铁将军3022倒车雷达参数设置说明书
- 格式:doc
- 大小:2.60 MB
- 文档页数:4
第1篇一、概述雷达对抗设备是一种用于干扰敌方雷达系统、保护我方雷达系统正常工作的设备。
为确保雷达对抗设备的正常运行和使用,特制定本操作规程。
二、操作前准备1. 确保雷达对抗设备处于良好状态,各部件完整、功能正常。
2. 检查电源线、信号线等连接线是否牢固,接口是否完好。
3. 熟悉雷达对抗设备的操作界面、功能键及操作方法。
4. 确保操作人员具备一定的雷达对抗设备操作知识和技能。
三、操作步骤1. 开机:接通电源,打开雷达对抗设备。
2. 设置参数:根据实际需求,设置雷达对抗设备的频率、功率、工作模式等参数。
3. 连接雷达:将雷达对抗设备与雷达系统连接,确保信号线连接正确。
4. 测试:启动雷达对抗设备,进行自检和测试,确保设备工作正常。
5. 干扰:根据任务需求,选择合适的干扰模式,对敌方雷达系统进行干扰。
6. 监控:实时监控雷达对抗设备的工作状态,包括频率、功率、工作模式等参数。
7. 调整:根据雷达对抗设备的工作状态和干扰效果,适时调整参数,以达到最佳干扰效果。
8. 关闭:完成任务后,关闭雷达对抗设备,拔掉连接线,确保设备安全。
四、注意事项1. 操作雷达对抗设备时,应保持设备通风良好,避免过热。
2. 操作过程中,严禁触摸设备内部电路,防止触电。
3. 操作人员应严格遵守操作规程,确保设备安全、稳定运行。
4. 如发现设备故障,应立即停止使用,并及时上报维修。
5. 操作雷达对抗设备时,应保持高度警惕,防止敌方反制。
五、操作人员培训1. 操作人员应接受雷达对抗设备的专业培训,掌握设备操作技能。
2. 培训内容包括:雷达对抗设备原理、操作规程、维护保养等。
3. 培训结束后,进行考核,确保操作人员具备独立操作能力。
六、附则1. 本规程适用于雷达对抗设备的操作和管理。
2. 本规程由雷达对抗设备管理部门负责解释和修订。
3. 本规程自发布之日起实施。
第2篇一、概述雷达对抗设备是一种用于干扰、欺骗或摧毁敌方雷达系统的电子设备。
倒车雷达报警系统方案1. 简介倒车雷达报警系统是一种用于辅助驾驶的装置,通过使用超声波传感器检测车辆周围的障碍物,并通过发出声音和光信号来提醒驾驶员。
本文将介绍倒车雷达报警系统的方案。
2. 系统组成倒车雷达报警系统主要由以下几个部分组成:2.1 超声波传感器超声波传感器是倒车雷达报警系统的核心部件,它通过发射超声波并接收其反射信号来测量离障碍物的距离。
常见的超声波传感器工作频率为40kHz,可以实现对车辆周围的障碍物进行精确探测。
2.2 控制单元控制单元是倒车雷达报警系统的中央处理装置,负责接收超声波传感器的信号,并判断是否需要触发报警。
控制单元还可以与车辆的倒车灯接口连接,实现与倒车灯的同步工作。
2.3 报警装置报警装置可以通过声音和光信号来提醒驾驶员车辆周围的障碍物。
声音信号可以通过蜂鸣器或喇叭发出,光信号可以通过LED灯或指示灯来实现。
报警装置的设计应当考虑到驾驶员在不同环境下的感知能力,以及对驾驶员的干扰程度。
3. 系统工作流程倒车雷达报警系统的工作流程如下:1.控制单元启动,并初始化超声波传感器。
2.超声波传感器发射超声波,接收反射信号,并将距离数据传输给控制单元。
3.控制单元根据距离数据判断是否需要触发报警。
4.若距离小于设定的安全距离,控制单元触发报警装置。
5.报警装置发出声音和光信号,提醒驾驶员注意车辆周围的障碍物。
4. 系统特点倒车雷达报警系统具有以下几个特点:•实时性:倒车雷达报警系统能够实时地监测车辆周围的障碍物,及时提醒驾驶员。
•灵敏度:超声波传感器能够精确测量离障碍物的距离,保证报警的准确性。
•稳定性:倒车雷达报警系统采用可靠的控制单元和传感器,具有较高的稳定性和可靠性。
•可扩展性:倒车雷达报警系统可以与其他辅助驾驶系统集成,实现更高级的功能。
5. 安装与应用倒车雷达报警系统可以安装在车辆的后保险杠上,通过接入车辆电源和倒车灯接口来实现工作。
在日常行驶中,当车辆倒车时系统会自动启动,监测并提醒驾驶员。
道闸雷达安装调试手册目录一、前言 (3)二、产品概述 (3)三、雷达技术参数 (4)四、雷达安装规范 (5)五、接线定义 (5)六、雷达参数设置 (8)七、调试 (9)八、注意事项 (11)九、保修 (12)一、前言本手册适用于触发和防砸道闸雷达,以下将描述道闸雷达的安装、参数设置、调试以及注意事项,指导您正确安装和使用道闸雷达。
本雷达采用当今集成度最高的24G雷达单芯片收发方案,具有技术含量高、专业强的特性,使用前请仔细阅读产品安装调试手册。
二、产品概述2.1、工作原理道闸雷达是采用24-24.5GHz可调连续波(FMCW)和高速数字信号处理技术,通过计算接收的回波频率与发射频率之间的频率差来计算目标距离,经逻辑运算后执行外部控制和数据传输。
2.2雷达特点与应用▲本产品工作于24-24.5GHz频域区间,全天侯,不受任何气候环境的影响。
▲可完全替代“车辆检测器”,实现关闸和防砸功能,省掉了繁琐的切地感线圈工序。
降低人工成本。
▲可检测人体,或人体以上大小的非金属物体,可确保人员和物资在闸机下方的安全通行。
▲可用于触发检测,如触发摄像机抓拍。
▲可用于警戒区域报警触发器用。
▲有流量记录功能,断电不丢失数据。
2.3雷达天线HFSS仿真效果从上图可看出,要获得更窄的波束,可将雷达横向安装三、雷达技术参数1、输入电压:DC12V 150mA2、工作频率:24-24.5GHz3、调制模式:FMCW4、发射功率:10-15dBm5、波束与闸杆夹角:宽波<15°、窄波<12°6、检测距离:1-6米,±0.2米。
7、通讯方式:RS485 、波特率1152008、工作温度:-40℃~+85℃9、防护等级:IP6710、外型尺寸(长*宽*厚) 131mm*106mm*28.5mm四、雷达安装规范4.1触发雷达和防砸雷达均应垂直于车道方向安装,防砸雷达安装在自动闸杆下方的箱体上,触发雷达安装在雷达安装专用支架上,雷达中心距地面最佳高度为0.6m。

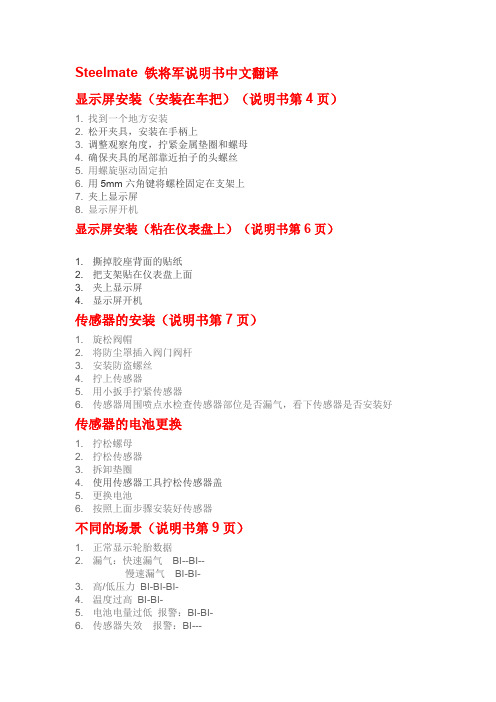

Steelmate 铁将军说明书中文翻译显示屏安装(安装在车把)(说明书第4页)1. 找到一个地方安装2. 松开夹具,安装在手柄上3. 调整观察角度,拧紧金属垫圈和螺母4. 确保夹具的尾部靠近拍子的头螺丝5. 用螺旋驱动固定拍6. 用5mm六角键将螺栓固定在支架上7. 夹上显示屏8. 显示屏开机显示屏安装(粘在仪表盘上)(说明书第6页)1. 撕掉胶座背面的贴纸2. 把支架贴在仪表盘上面3. 夹上显示屏4. 显示屏开机传感器的安装(说明书第7页)1. 旋松阀帽2. 将防尘罩插入阀门阀杆3. 安装防盗螺丝4. 拧上传感器5. 用小扳手拧紧传感器6. 传感器周围喷点水检查传感器部位是否漏气,看下传感器是否安装好传感器的电池更换1. 拧松螺母2. 拧松传感器3. 拆卸垫圈4. 使用传感器工具拧松传感器盖5. 更换电池6. 按照上面步骤安装好传感器不同的场景(说明书第9页)1. 正常显示轮胎数据2. 漏气:快速漏气BI--BI--慢速漏气BI-BI-3. 高/低压力BI-BI-BI-4. 温度过高BI-BI-5. 电池电量过低报警:BI-BI-6. 传感器失效报警:BI---传感器设置(提醒:所有传感器都是提前设置好的)(说明书10页)1. 连续按“SET”键5下,显示屏会BI的一声进入匹配界面2. 按上/下键选择到前面/后面的轮胎3. 将新传感器旋到相应的轮胎上并放气,直到显示器接收到数据4. 有数据出来之后按一下“SET”键保存轮胎数据5. 然后按上/下按键选择到另一个轮胎,同样的方法安装传感器,显示屏有数字出来之后,按一下按键6. 最后长按“SET”键3秒,显示屏BI-BI 两声保存之后退出匹配界面。
匹配完成参数设置(说明书第11页)1. 设置模式序列压力单位设置~温度单位设置~前轮胎阈值设置~后轮胎阈值~高温报警值~AM/PM~小时设置~分钟设置2. 长按“SET”键5秒,显示屏BI一声进入设置界面3. 按选择键选择压力单位,按一下“SET”键保存然后进入下一项设置4. 按下选择按键选择温度单位,按“SET”按键保存并进入下一个设置5. 按下选择按钮调整前胎阈值。
铁将军倒车雷达不响怎么回事倒车雷达全称叫”倒车防撞雷达”,也叫”泊车辅助装置”,是汽车泊车或者倒车时的安全辅助装置。
那么我们的汽车有必要安装倒车雷达吗?倒车雷达解除了驾驶员泊车、倒车和起动车辆时前后左右探视所引起的困扰,并帮助驾驶员扫除了视野死角和视线模糊的缺陷,提高驾驶的安全性。
但是当倒车雷达出现一些故障的时候我们应该怎样判断呢?铁将军倒车雷达的工作原理:倒车雷达在倒车时,利用超声波原理,由装置在车尾保险杠上的探头发送超声波撞击障碍物后反射此声波,计算出车体与障碍物间的实际距离,然后提示给司机,使停车或倒车更容易、更安全。
铁将军倒车雷达不响的原因:1、倒车雷达系统工作电源、搭铁回路不亮导致。
常见的故障点有倒车雷达控制器电源缺失、倒车雷达探头插件虚接、蜂鸣器损坏或插件虚接。
在故障排查时,需要结合相关车型的电路图查找对应线路。
2、倒车雷达系统未激活。
常见的故障原因为泊车辅助条件不满足,即车辆处于驻车状态或拖车模式。
驻车状态时,需要将机械手制动或者电子手制动功能释放,系统才能工作。
在部分车辆配置拖车钩时,开启拖车模式倒车雷达将不起作用;需要在多媒体内部将拖车模式关闭,倒车雷达恢复正常。
此类问题在维修中容易造成相关配件的误更换,需要引起注意。
3、路况、停放环境等因素。
车辆在上下坡泊车过程中,容易出现雷达探头超声波无法探测到障碍物的情况,需要结合车主反馈的情况进行现场模拟;车辆后部存在细小的网格状、格栅状的物体时,也会出现雷达不报警,此种情况需要向客户讲明工作原理。
以上就是为大家介绍的铁将军倒车雷达不想怎么回事的介绍。
通过上面的介绍我们知道铁将军倒车雷达不响的原因有很多,希望我们的司机朋友能够充分的进行了解。
第1篇一、概述雷达按钮是雷达设备中的一种重要控制部件,主要用于控制雷达的开关、模式选择、参数设置等功能。
为了确保雷达设备的正常运行和操作人员的安全,特制定本操作规程。
二、操作前准备1. 确认雷达设备处于正常工作状态,电源已开启。
2. 熟悉雷达设备的基本构造、功能及操作方法。
3. 确保操作区域安全,无任何干扰因素。
4. 检查雷达按钮外观,确保无损坏。
三、操作步骤1. 开启雷达设备:按下雷达按钮的“开/关”按钮,使雷达设备进入工作状态。
2. 模式选择:a. 根据实际需求,选择合适的雷达工作模式(如搜索模式、跟踪模式、导航模式等)。
b. 按下对应模式的按钮,雷达设备将自动切换至所选模式。
3. 参数设置:a. 根据实际需求,调整雷达参数(如频率、灵敏度、增益等)。
b. 按下参数设置按钮,进入参数设置界面。
c. 通过上下键调整参数值,确认无误后按下确认键。
4. 数据采集与显示:a. 雷达设备在选定模式下,自动采集目标信息。
b. 观察雷达显示屏,了解目标距离、速度、方位等信息。
5. 保存与导出:a. 若需要保存采集到的数据,按下保存按钮。
b. 根据需求,选择数据导出格式(如文本、CSV等)。
6. 关闭雷达设备:按下雷达按钮的“开/关”按钮,使雷达设备进入待机状态。
四、注意事项1. 操作过程中,严格遵守操作规程,确保雷达设备正常运行。
2. 操作时,避免触碰其他按键,以防误操作。
3. 雷达按钮的按键力度适中,避免用力过猛导致损坏。
4. 操作过程中,如遇异常情况,立即停止操作,检查设备原因。
5. 雷达设备关闭后,应保持设备通风良好,避免高温、潮湿等不良环境。
五、操作人员培训1. 操作人员应参加雷达按钮操作规程培训,掌握基本操作方法。
2. 操作人员应熟悉雷达设备构造、功能及常见故障处理方法。
3. 定期组织操作人员参加雷达按钮操作考核,确保操作技能熟练。
4. 操作人员应积极参加雷达设备维护保养工作,提高设备使用寿命。
铁将军dr105说明书铁将军DR105是一款由铁将军公司生产的军事型无人机。
以下是其说明书的主要内容:1. 基本介绍:- 铁将军DR105是一款多用途军事无人机,可用于侦察、监视、打击等任务。
- 其设计紧凑,具有高机动性和隐秘性能,适用于各种环境和地形。
- 具备强大的飞行稳定性和抗干扰能力,确保飞行安全和任务完成质量。
2. 技术参数:- 飞行性能:最大飞行速度、最大飞行高度、最大航程等- 尺寸和重量:长度、宽度、高度、起飞重量等- 动力系统:电池容量、续航时间等- 传感器和设备:高清摄像头、红外相机、雷达、导航系统等3. 主要特点:- 智能控制系统:采用先进的飞行控制算法和自主导航系统,能够实现自主起飞、自动巡航、自主降落等功能。
- 多传感器集成:搭载了高清摄像头、红外相机、雷达等传感器,提供全方位的侦察和监视能力。
- 高精度打击能力:可搭载各种打击武器,如空地导弹、机载炸弹等,具备高精确度和强大打击力。
- 数据传输和共享:支持实时数据传输和共享,便于与指挥中心和其他无人机进行联合作战。
4. 操作指南:- 系统启动和预检:详细介绍系统开机和自检的步骤和要点。
- 飞行控制:包括起飞、降落、悬停、航线设定、遥控操作等技巧和操作要点。
- 传感器操作:对各传感器进行操作指南,包括摄像头的变焦、红外相机的切换等。
- 维护和保养:提供维护和保养的建议和步骤,保证无人机的长期使用和性能稳定。
请注意,以上只是铁将军DR105说明书的基本内容,具体的操作指南和技术细节还需参考实际的产品说明书。
用户使用手册前言尊敬的客户感谢您选择了无线倒车雷达系统。
本系统是一套汽车倒车泊车的安全辅助系统配置了四个进口超声波探头进行探测能准确测知车后1.8M以内是否有障碍物利用单片机进行高速扫描运算无线连接并通过LCD智能彩色夜光显示器将障碍物状态动感仿真显现出来。
采用单探头识别技术精确显示障碍物方位专利内驻自动检测程序技术设置利用声音和图像提醒驾驶员使您在拥挤的场合、雨天以及夜晚也能“倒车自如”从而实现对碰撞防患于未然。
本系统安装后能使您的座驾拥有全方位的泊车防撞安全系统倒车、泊位得心应手让您真正体会到轻松驾驶的乐趣和享受现代科技带来的完美生活。
我们真诚地感谢您对我们的支持为确保安装及使用的品质请详阅系统说明书。
万华科技汽车用品有限公司特点独创技术专利产品超薄宽屏LCD彩显无线技术不拆原车内饰不破坏原车线路动感仿真画面车轮滚动互动报警提示内设自检程序节省维修成本逐级变声报警方式任意调节音量车牌架安装接线图如图反转车牌及车牌架把车牌插到车牌架卡位上。
如图1、螺丝2、车牌架3、车牌4、胶圈如图车牌架总成安装如图1、把车牌架套到车上确定探头线入口位置。
如图2、在确定位置开孔开孔前看清楚里面以免损坏其他部件。
如图3、把探头线从开孔进入车内线上防水胶塞固定在孔上。
如图4、用螺丝固定车牌总成。
注意探头探测方向要平行地面。
可用胶圈调整如图5按装完备后。
从倒车灯引出电源把主机电源线与倒车灯电源并接。
显示器功能显示器安装接线图数码距离显示如图显示探头与最近障碍物距离由0.4—1.8M米超过1.8米显示0.0M 中间斜放探头显示0.8M—1.5M 语音报读完整的距离能听清真实距离。
真人发声体验真正“语音” 音量调节由上升.下降来完成报警方式如图分段接近障碍物距离警报声音超声波备注 1 1.80.7M安全区语音报距离减速车距 2 0.60.3M危险区停车?DI?DI?DI?DI? 危险车距1、不同物体测试范围举例目标物体有效检测距离墙面1平方米1.8M以下小汽车、轿车1.3M 以下成年人1.0M或以下0.4M×1.0M柱子1.0M或以下一、功能示意图1、静止状态车身后附近无障碍物。
产品功能和技术参数
产品名称: 铁将军3022(显示器BDP171A ) 产品编号:SR0180 日 期: 一.功能:
1.1.主要功能
两位数码显示障碍物距离加七段光标提示左右方位及安全级别,4段心跳式蜂鸣声。
1.2.自检
1.2.1 自检无错时喇叭“Bi---”一声提示,同时显示屏动态扫描一次.
1.2.2 自检发现探头错误时,喇叭“Bi-Bi-Bi-”三声提示,显示器同时显示探头错误数量和位置. 1.3探测:
1.3.1 自检探头全部正常且障碍物在探测范围外,第一格黄色LED 灯闪烁。
1.3.2 当障碍物进入探测区时,第一格LED 灯不再闪烁,同时根据障碍物的距离作相应段位
显示。
1.3.3当障碍物<0.3米时,蜂鸣声长鸣。
LED 灯作相应段显示,两红灯闪烁。
越靠近红色灯段表示离障碍物越近. 1.4 音量调节
音量控制分大、中、小三种选择。
出厂默认为最大声,按一下按键喇叭Bi 一声进入调节模
式,数码屏显示当前状态:3代表大声;2代表中间音量;1代表小声。
1秒内每按一下按键,声音按大、中、小循环,一秒后自动保存退出。
1.5语音开启与关闭
语音可以通过按键进行开启和关闭,长按按键2秒喇叭(Bi )一声,进入语音设置状态,
数码显示屏显示当前状态:01代表开启,00代表关闭,1秒内再按一次按键,数码显示屏显示00或01,功能进行翻转,1秒后自动保存退出。
1.6显示调节
显示屏兼容正视和倒视(通过后视镜观看)功能,可以通过按键进行镜像设置,当长按按键
5秒后,喇叭Bi 一声数码屏显示正视的E 字,进入正视、倒视状态选择,1秒内再按一下按键,喇叭Bi 一声数码屏显示倒视的E 字,翻转设置成功自动保存退出。
如果在倒视状态下需要进行设置,可以直接观看显示屏的数码显示,设置同正视一样。
编制: 审核: 审批:
无论设置音量在什么等级,当障碍物小于0.3m时,自动转成最大声报警,障碍物退出后自动恢复原设置状态。
断电记忆设置状态。
二:显示与声音
2.1 用于前主机泊车时障碍物报警方式
2.2.用于前主机倒车时障碍物报警方式:
2.3用于后主机障碍物报警方式:
2.4.具体报警提示方式:蜂鸣声报警(频率:2KHz)
2.4.1.上电提示音喇叭响120mS停止.
2.4.2.探头错误提示音喇叭响98mS停98mS响98mS停98mS响98mS停止.
2.4.3.第一段喇叭响40mS停500mS.
2.4.4.第二段喇叭响80mS停300mS.
2.4.5.第三段喇叭响380mS停120mS.
三.技术参数:
3.1.工作电压: 9V~16V;
3.2.显示器工作电流:<200mA;
3.3.显示器工作温度:-40℃~+80℃;
3.4.储存温度:-45℃~+85℃;
3.5.喇叭声级:70-90dB。
四.试验要求:
4.1.符合本功能技术参数;
4.2.WI-QC-315可靠性试验标准。
