铁将军倒车雷达3022安装说明书

【图】自己动手安装倒车雷达本车卡罗拉2017款（1.2T手动档 GL-i版）由于原车没有自带倒车雷达，所以今天自己动手加装倒车雷达。

自己动手做的比别人做的更能让自己满意！给自家做事，定会很细心、耐心用心，因为爱车哥们自己的，给自家干活能用心吗？相信你，呵呵！因为我第次安装，有错漏的地方，还请手们请多多指正！，边我把我的安装过程与大家分享（尽量配图）。

☆★我的倒车雷达只有后面4探头那种。

☆★安装前请大家认真阅读说明书。

1.标记：先用皮尺量尺寸,然后用笔标记要开孔的位置（图1-1、图1-2）。

2.定位：分别在要开孔的位置上用尖型工具定位,以防用电钻开孔时错位（图2）。

3.开孔：将随倒车雷达配来的专用开孔钻头安装在电钻上，记得对比钻头与探头的尺寸否相等，确认无误后方可进行开孔（图3）。

4.除毛刺：开孔完毕后，将孔周边的毛刺去掉，确保更的防水性能（图4）。

5.为布线做准备：①.东西还原装的，尽量要拆卸太多的汽车部件，拆多了怕有异响，所以这里拆保险杠。

拆保险杠就需要穿线。

到金店买来根3米以上的穿线专用线（图5-1），(面我们将这条线称为辅助线），也可以找根软硬适中的电线代替，例如：单塑单股2.5平方铜线、4平方铝线。

②.开始穿线前还要拆后备箱锁的护板（图5-3），两侧的护板（图5-4）。

这些板全部用塑料扣子扣住的(图5-4），共8个扣子（注：算后排座椅后面的两个，这两个用撬）用字螺丝批将7个扣子撬起，第8个扣子挂钩，在后备箱的右侧，即千斤顶的上方，这个要撬，只要按挂钩中间的按钮，再将挂钩往反方向拉出即可(图5-5)。

③.将扣子挂钩拆来之后，再将后备箱锁的保护板拆，方法：从后备箱里面，保护板的边，用力拉就能将它拉出来了。

④.再将千斤顶拆来，这样两侧的护板很容易就移开了，注意移开拆开，别忘记了后排座椅后面还有两个扣子还扣住的，只要将它们折到后备箱里面，腾出来的空间来够用，影响工作就行了。

⑤.拆完上述的部件后，在后备箱的右后方，即保险杠的那里，你会看见有个大圆孔，里面还有个用胶塞盖住的圆孔，这两个孔通往保险杠里面的（图5-6）。

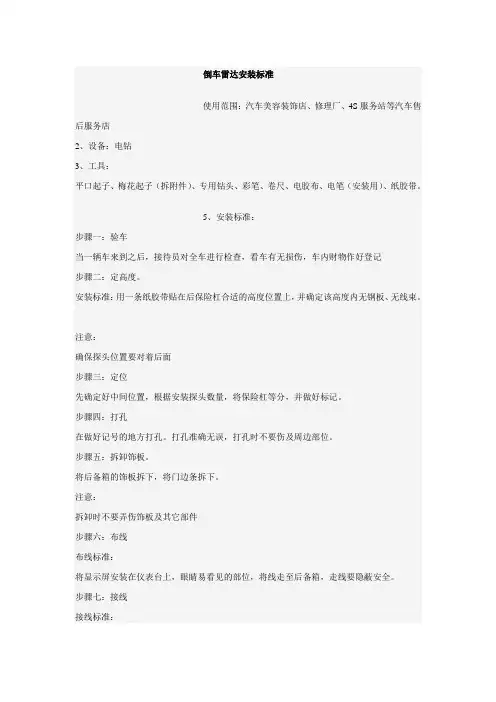

倒车雷达安装标准使用范围：汽车美容装饰店、修理厂、4S服务站等汽车售后服务店2、设备：电钻3、工具：平口起子、梅花起子（拆附件）、专用钻头、彩笔、卷尺、电胶布、电笔（安装用）、纸胶带。

5、安装标准：步骤一：验车当一辆车来到之后，接待员对全车进行检查，看车有无损伤，车内财物作好登记步骤二：定高度。

安装标准：用一条纸胶带贴在后保险杠合适的高度位置上，并确定该高度内无钢板、无线束。

注意：确保探头位置要对着后面步骤三：定位先确定好中间位置，根据安装探头数量，将保险杠等分，并做好标记。

步骤四：打孔在做好记号的地方打孔。

打孔准确无误，打孔时不要伤及周边部位。

步骤五：拆卸饰板。

将后备箱的饰板拆下，将门边条拆下。

注意：拆卸时不要弄伤饰板及其它部件步骤六：布线布线标准：将显示屏安装在仪表台上，眼睛易看见的部位，将线走至后备箱，走线要隐蔽安全。

步骤七：接线接线标准：将钥匙打至on挡，将排挡杆放到倒车挡，找出倒车灯火线与搭铁线，与主机上的相关线连接，将各探头的线与主机相应孔连接，将显示屏的线与主机的相关线连接步骤八：检测检测标准：将车钥匙打倒on挡，排挡杆斥到倒档，检测倒车雷达的效果。

1.预警距离测试：将一个障碍物摆在探头的正后方，由远到近缓慢倒车，分别在远、近两端测量到车尾的实际距离，并和车内倒车雷达显示的障碍物距离相比较。

2.障碍物方位显示测试：分别用一到三个障碍物摆放到车尾的左、中、右侧，测试倒车雷达探测显示障碍物方位是否精确。

3.探测死角测试：将障碍物中心顶偏离探头中心，测试倒车雷达是否能发现。

步骤九：还原还原标准：把拆卸的门板、饰板按顺序复原，复原过程中不要损伤车上任何部件，不要遗漏任何部位，将车内物件及电器元件归位。

倒车雷达安装说明倒车雷达，即倒车防撞雷达，它能以声音或更为直观的显示告知司机车辆周围是否有障碍物，解除了司机泊车或起动车时，车辆前、后、左、右探视所引起的困扰，帮助司机扫除视野死角和视线模糊的缺陷，提高驾驶的安全性，其主要作用是：倒车时，利用超声波原理，由装置在车尾保险杠上的探头发送超声波撞击障碍物后反射此声波，计算出车体与障碍物间的实际距离，然后，提示给司机，使停车或倒车更容易、更安全，因此，安装倒车雷达对于您的安全驾驶有十分重要的意义。

安装倒车雷达，首先要选购优质的产品安装，现在，市场上的倒车雷达类型很多，探头有单个的，也有多个的，有单用声音缓急提示的，也有声音加数字显示距离的，总之，类型林林总总，令您眼花缭乱，这里提醒您，在选购时注意以下几个问题：一、质量方面：倒车雷达作为一种汽车用品，同其他商品一样，选购时，最重要的是看其质量是否过硬，优质产品提供的服务较好，承诺的包修期较长，建议您选购包修期2年以上的产品。

二、功能方面：从功能方面区分，倒车雷达可分为LCK距离显示、声音提示报警、方位指示、语音提示、探头自动检测等，一个功能齐全的倒车雷达应具备以上这些功能。

三、性能方面：性能主要从探测范围、准确性、显示稳定性和捕捉目标速度来考证。

探测范围至少在0.4米到1.5米间；准确性主要看两个方面，首先看显示分辨率，一般为10厘米，好的能达到1厘米，其次看探测误差，即显示距离与实际距离间的误差，好产品的探测误差低于3厘米；显示稳定性指在障碍物反射面不好的情况下，能否捕捉到并稳定显示出障碍物的距离；捕捉目标速度反映倒车雷达对移动物体的捕捉能力。

倒车雷达性能方面的要求是：测得准、测得稳、范围宽和捕捉速度快。

四、外观工艺方面：作为汽车的内外装饰件，显示器和传感器安装后应美观大方，与汽车相协调，还有探头的颜色，一定要与汽车的颜色相协调，差异不可过大，以免影响美观。

选好了倒车雷达，就该安装了，由于不同品牌倒车雷达的结构不同，则其安装方法也不同，主要的安装方法有以下两种：一、粘附式安装：它仅限于具有粘贴性探头的报警器，这种方法无需在车体上开孔，只将报警器粘贴在适当位置即可，这种报警器一般安装在尾灯附近或行李箱门边。

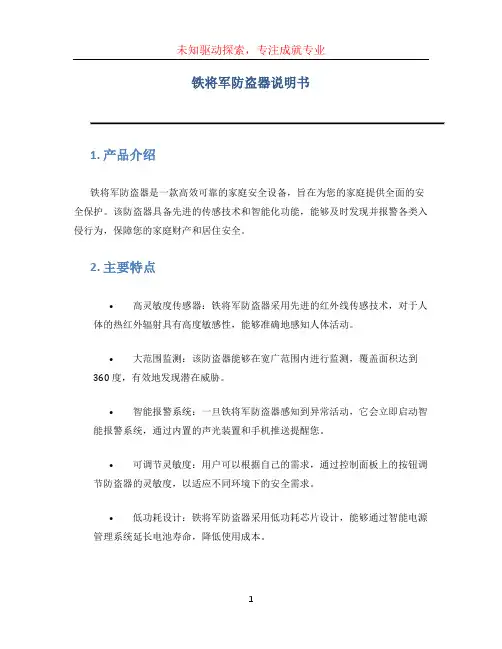

铁将军防盗器说明书1. 产品介绍铁将军防盗器是一款高效可靠的家庭安全设备，旨在为您的家庭提供全面的安全保护。

该防盗器具备先进的传感技术和智能化功能，能够及时发现并报警各类入侵行为，保障您的家庭财产和居住安全。

2. 主要特点•高灵敏度传感器：铁将军防盗器采用先进的红外线传感技术，对于人体的热红外辐射具有高度敏感性，能够准确地感知人体活动。

•大范围监测：该防盗器能够在宽广范围内进行监测，覆盖面积达到360 度，有效地发现潜在威胁。

•智能报警系统：一旦铁将军防盗器感知到异常活动，它会立即启动智能报警系统，通过内置的声光装置和手机推送提醒您。

•可调节灵敏度：用户可以根据自己的需求，通过控制面板上的按钮调节防盗器的灵敏度，以适应不同环境下的安全需求。

•低功耗设计：铁将军防盗器采用低功耗芯片设计，能够通过智能电源管理系统延长电池寿命，降低使用成本。

•远程监控功能：用户通过手机APP，可以实时监控铁将军防盗器的状态和报警信息，随时随地保持家庭安全。

3. 使用方法1.摆放位置选择：根据需要，选择适合的摆放位置。

建议将铁将军防盗器放置在入口门、窗户或有价值物品附近的位置，以确保最佳的监测效果。

2.安装电池：打开防盗器的电池仓，安装好电池，确保极性正确。

3.开机和设置：待电池安装完毕后，按下电源按钮，防盗器将自动开机。

通过面板上的按钮可调节防盗器的灵敏度和其他相关设置。

4.连接手机APP：在手机上下载并安装铁将军防盗器的官方APP。

打开APP，按照指引将手机与防盗器进行绑定。

5.进行测试：在完成上述步骤后，进行一次测试以确保防盗器正常工作。

关闭防盗器和手机APP，进入监测区域进行模拟入侵测试，确保铁将军防盗器正常报警。

6.定期检查：请定期检查防盗器的电池电量以及传感器是否保持清洁，以确保防盗器的可靠性。

4. 常见问题解答Q：铁将军防盗器的报警声音有多大？A：铁将军防盗器的报警声音为85分贝，足够大声以提醒您和邻居注意。

倒车雷达方案倒车雷达方案概述倒车雷达是一种用于辅助驾驶的装置，可以帮助驾驶员在倒车时检测车辆后方的障碍物。

本文将介绍倒车雷达的原理、安装方法以及注意事项。

原理倒车雷达的原理是利用超声波传感器来检测障碍物与车辆之间的距离。

当超声波传感器发射出来的超声波遇到障碍物后，会被反射回来，并被传感器接收到。

通过测量超声波的往返时间，我们可以计算出障碍物与车辆之间的距离。

当距离小于一定的预设值时，倒车雷达会发出警示信号，提醒驾驶员及时停车。

安装方法以下是倒车雷达的基本安装步骤：1. 确定安装位置：通常倒车雷达会安装在车辆的后保险杠上。

首先需要确定一个合适的位置，要保证倒车雷达可以覆盖到车辆后方的整个区域。

2. 清洁安装位置：使用清洁剂清洗安装位置，确保表面干净无尘。

3. 安装传感器：根据厂家提供的说明书，将传感器安装在后保险杠上。

一般情况下，传感器会有一个预先设计好的孔位，可以直接使用螺丝固定。

4. 安装控制盒：将控制盒安装在车辆内部合适的位置，并将其连接到传感器。

5. 连接电源：将倒车雷达的电源线连接到车辆的电源系统。

在连接之前，务必先断开车辆的电源。

6. 安装显示器：如果倒车雷达带有显示器，将其安装在车辆内部合适的位置，并将其连接到控制盒。

7. 测试功能：完成安装后，启动车辆并进入倒车档位。

倒车雷达应该会开始工作，并在检测到障碍物时发出警示信号。

注意事项在安装和使用倒车雷达时，需要注意以下事项：- 安装位置要合理。

倒车雷达的传感器应该覆盖到车辆后方的整个区域，同时避免与其他零部件干扰。

- 定期清洁。

倒车雷达的传感器容易受到污垢、灰尘和水汽的影响，应该定期清洁以确保正常工作。

- 注意维护。

如果发现倒车雷达存在故障或异常情况，应及时进行维修或更换。

- 不完全依赖。

倒车雷达是辅助驾驶装置，不能代替驾驶员的判断和操作。

在倒车时，仍然需要驾驶员保持警惕，并通过后视镜等手段观察后方情况。

总结倒车雷达是一种实用的辅助驾驶装置，可以在倒车时提供额外的安全保障。

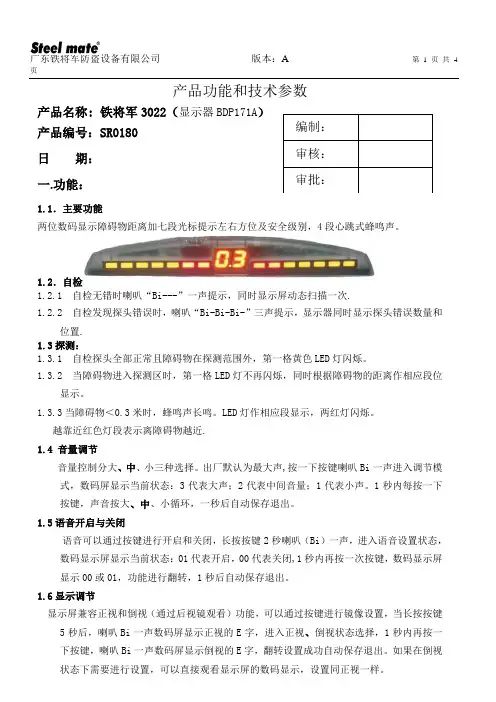

产品功能和技术参数产品名称: 铁将军3022（显示器BDP171A ） 产品编号：SR0180 日 期： 一.功能：1.1．主要功能两位数码显示障碍物距离加七段光标提示左右方位及安全级别，4段心跳式蜂鸣声。

1.2．自检1.2.1 自检无错时喇叭“Bi---”一声提示，同时显示屏动态扫描一次.1.2.2 自检发现探头错误时，喇叭“Bi-Bi-Bi-”三声提示，显示器同时显示探头错误数量和位置. 1.3探测：1.3.1 自检探头全部正常且障碍物在探测范围外，第一格黄色LED 灯闪烁。

1.3.2 当障碍物进入探测区时，第一格LED 灯不再闪烁，同时根据障碍物的距离作相应段位显示。

1.3.3当障碍物＜0.3米时，蜂鸣声长鸣。

LED 灯作相应段显示，两红灯闪烁。

越靠近红色灯段表示离障碍物越近. 1.4 音量调节音量控制分大、中、小三种选择。

出厂默认为最大声,按一下按键喇叭Bi 一声进入调节模式，数码屏显示当前状态：3代表大声；2代表中间音量；1代表小声。

1秒内每按一下按键，声音按大、中、小循环，一秒后自动保存退出。

1.5语音开启与关闭语音可以通过按键进行开启和关闭，长按按键2秒喇叭（Bi ）一声，进入语音设置状态，数码显示屏显示当前状态：01代表开启，00代表关闭,1秒内再按一次按键，数码显示屏显示00或01，功能进行翻转，1秒后自动保存退出。

1.6显示调节显示屏兼容正视和倒视（通过后视镜观看）功能，可以通过按键进行镜像设置，当长按按键5秒后，喇叭Bi 一声数码屏显示正视的E 字，进入正视、倒视状态选择，1秒内再按一下按键，喇叭Bi 一声数码屏显示倒视的E 字，翻转设置成功自动保存退出。

如果在倒视状态下需要进行设置，可以直接观看显示屏的数码显示，设置同正视一样。

编制： 审核： 审批：无论设置音量在什么等级，当障碍物小于0.3m时，自动转成最大声报警，障碍物退出后自动恢复原设置状态。

断电记忆设置状态。

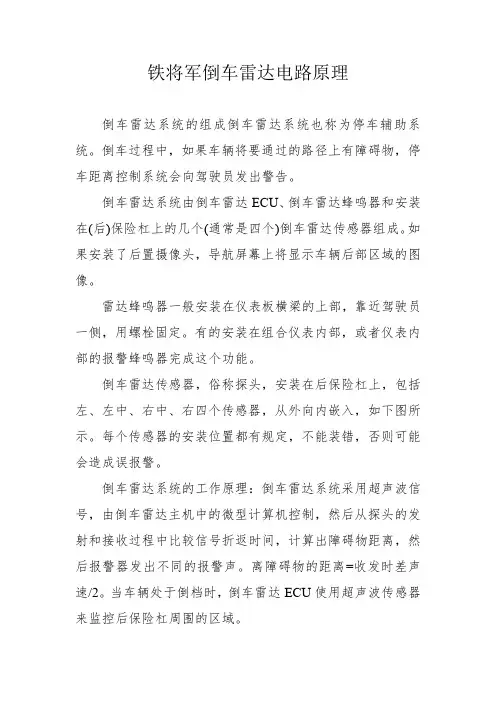

铁将军倒车雷达电路原理倒车雷达系统的组成倒车雷达系统也称为停车辅助系统。

倒车过程中，如果车辆将要通过的路径上有障碍物，停车距离控制系统会向驾驶员发出警告。

倒车雷达系统由倒车雷达ECU、倒车雷达蜂鸣器和安装在(后)保险杠上的几个(通常是四个)倒车雷达传感器组成。

如果安装了后置摄像头，导航屏幕上将显示车辆后部区域的图像。

雷达蜂鸣器一般安装在仪表板横梁的上部，靠近驾驶员一侧，用螺栓固定。

有的安装在组合仪表内部，或者仪表内部的报警蜂鸣器完成这个功能。

倒车雷达传感器，俗称探头，安装在后保险杠上，包括左、左中、右中、右四个传感器，从外向内嵌入，如下图所示。

每个传感器的安装位置都有规定，不能装错，否则可能会造成误报警。

倒车雷达系统的工作原理：倒车雷达系统采用超声波信号，由倒车雷达主机中的微型计算机控制，然后从探头的发射和接收过程中比较信号折返时间，计算出障碍物距离，然后报警器发出不同的报警声。

离障碍物的距离=收发时差声速/2。

当车辆处于倒档时，倒车雷达ECU使用超声波传感器来监控后保险杠周围的区域。

如果在监控区域检测到物体，仪表组件中的声音报警装置将发出警告。

该系统可以检测坚硬的固体障碍物以及带刺铁丝网和栅栏等物体。

两个侧面传感器的检测范围是距离保险杠拐角60cm。

当障碍物接近某个后侧区域时，可能会在车辆后方150厘米处给出指示。

当检测到的距离在侧面小于20厘米或中间正后方小于30厘米时，声音信号将变成连续的声音，以避免撞到保险杠。

当点火开关处于ON/START位置时，电流通过车身保险盒内的保险丝F1流向倒车灯开关端子2。

当变速器控制机构处于倒档位置时，电流从倒车灯开关端子1输出到备用雷达控制器端子1，为备用雷达控制器供电。

雷达系统电路电流从倒车雷达控制器的端子7输出，到倒车雷达左侧传感器的端子2，从倒车雷达左侧传感器的端子1接地，检测左侧是否有障碍物。

电流从倒车雷达控制器的端子8输出到倒车雷达的传感器端子2，并从倒车雷达的传感器端子1接地，以检测中间是否有障碍物。

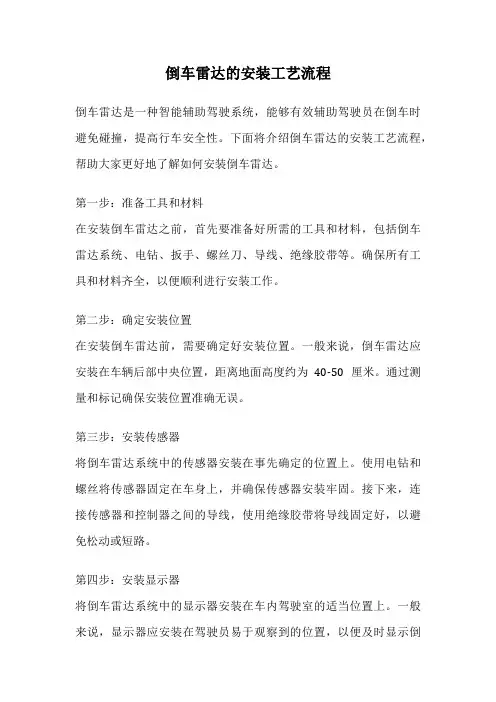

倒车雷达的安装工艺流程倒车雷达是一种能够帮助驾驶员在倒车时更加安全的装置，它可以通过声音或者图像的方式提醒驾驶员后方是否有障碍物。

下面就为大家详细介绍一下倒车雷达的安装工艺流程。

一、准备工作1.1 确定安装位置首先要确定倒车雷达的安装位置，通常情况下，我们会选择在汽车后保险杠上进行安装。

但是不同品牌和型号的汽车可能会有不同的设计，所以需要根据具体情况来确定最佳位置。

1.2 检查器材在进行倒车雷达的安装之前，需要检查所有器材是否齐全。

主要包括：倒车雷达主机、探头、电源线、控制器、导线等。

二、开始安装2.1 安装探头首先要将探头固定在汽车后保险杠上，通常情况下需要使用钻孔机进行钻孔，然后使用螺丝将探头固定在保险杠上。

在固定探头时需要注意以下几点：（1）探头应该与地面平行，并且距离地面不超过60厘米；（2）探头之间的距离应该相等，以保证后方障碍物的检测精度；（3）探头之间应该留有一定的间隔，以便于后期维护和更换。

2.2 安装主机将倒车雷达主机安装在汽车行车室内，通常情况下会选择在驾驶员座位下方或者后排座椅下方进行安装。

安装时需要注意以下几点：（1）主机需要放置在干燥、通风的位置；（2）主机与汽车电源连接时需要使用专业工具进行连接；（3）主机与控制器之间需要使用导线进行连接。

2.3 安装控制器将倒车雷达控制器安装在汽车驾驶员座位旁边或者中控台上方，以便于驾驶员观察到后方障碍物的情况。

安装时需要注意以下几点：（1）控制器应该固定在平稳的位置上，以免在行驶过程中出现松动或者摇晃；（2）控制器与主机之间需要使用导线进行连接。

2.4 连接电源线将倒车雷达的电源线连接到汽车电池上，通常情况下会选择连接到汽车后备箱内的电源线上。

连接时需要注意以下几点：（1）电源线应该与汽车电池正极连接；（2）电源线应该与主机之间进行连接。

三、测试和调试3.1 测试探头在安装完成后，需要进行探头测试，以保证探头的正常工作。

具体操作步骤如下：（1）将汽车挂入倒挡状态，打开倒车雷达开关；（2）观察控制器上的指示灯是否亮起，如果亮起则表示探头工作正常；（3）在后方放置一些障碍物，观察控制器上的指示灯是否变化，如果变化则表示探头可以检测到障碍物。

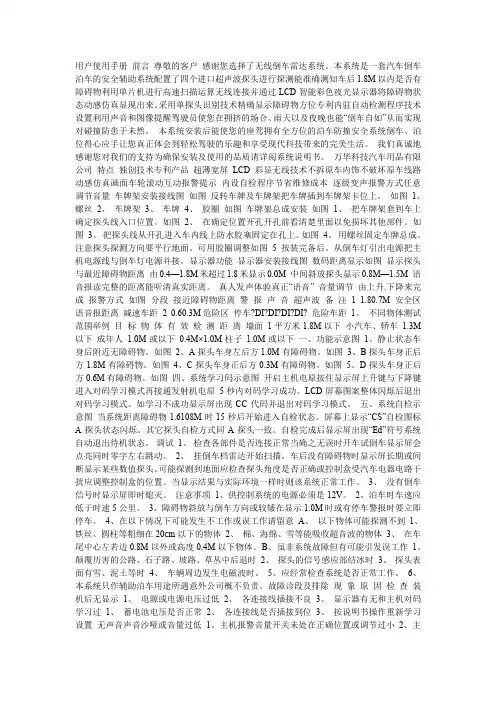

用户使用手册前言尊敬的客户感谢您选择了无线倒车雷达系统。

本系统是一套汽车倒车泊车的安全辅助系统配置了四个进口超声波探头进行探测能准确测知车后1.8M以内是否有障碍物利用单片机进行高速扫描运算无线连接并通过LCD智能彩色夜光显示器将障碍物状态动感仿真显现出来。

采用单探头识别技术精确显示障碍物方位专利内驻自动检测程序技术设置利用声音和图像提醒驾驶员使您在拥挤的场合、雨天以及夜晚也能“倒车自如”从而实现对碰撞防患于未然。

本系统安装后能使您的座驾拥有全方位的泊车防撞安全系统倒车、泊位得心应手让您真正体会到轻松驾驶的乐趣和享受现代科技带来的完美生活。

我们真诚地感谢您对我们的支持为确保安装及使用的品质请详阅系统说明书。

万华科技汽车用品有限公司特点独创技术专利产品超薄宽屏LCD彩显无线技术不拆原车内饰不破坏原车线路动感仿真画面车轮滚动互动报警提示内设自检程序节省维修成本逐级变声报警方式任意调节音量车牌架安装接线图如图反转车牌及车牌架把车牌插到车牌架卡位上。

如图1、螺丝2、车牌架3、车牌4、胶圈如图车牌架总成安装如图1、把车牌架套到车上确定探头线入口位置。

如图2、在确定位置开孔开孔前看清楚里面以免损坏其他部件。

如图3、把探头线从开孔进入车内线上防水胶塞固定在孔上。

如图4、用螺丝固定车牌总成。

注意探头探测方向要平行地面。

可用胶圈调整如图5按装完备后。

从倒车灯引出电源把主机电源线与倒车灯电源并接。

显示器功能显示器安装接线图数码距离显示如图显示探头与最近障碍物距离由0.4—1.8M米超过1.8米显示0.0M 中间斜放探头显示0.8M—1.5M 语音报读完整的距离能听清真实距离。

真人发声体验真正“语音” 音量调节由上升.下降来完成报警方式如图分段接近障碍物距离警报声音超声波备注 1 1.80.7M安全区语音报距离减速车距 2 0.60.3M危险区停车?DI?DI?DI?DI? 危险车距1、不同物体测试范围举例目标物体有效检测距离墙面1平方米1.8M以下小汽车、轿车1.3M 以下成年人1.0M或以下0.4M×1.0M柱子1.0M或以下一、功能示意图1、静止状态车身后附近无障碍物。

铁将军遥控器丢失配制方法配置遥控器方法：按住主机壳侧学习孔内“学习”键，led警示灯亮，按遥控器任意键一次，听到回传音乐声，led警示灯闪烁，表示配置成功，注意此时不要松开“学习”键，按另一遥控器任意键一次，听到回传音乐声，led警示灯闪烁之后熄灭，表示配置成功，重新配置完毕，每次只能配置两个有效。

若在8秒内没有按遥控器任一键进行学习，则系统将会自动退出学习状态，保留原来的遥控器；若只有一个遥控器进行学习，学习成功后退出，则系统只记忆最新一个遥控器，旧的则自动清除。

遥控器删除：按住主机学习键不松开（且不用遥控器学习）10秒后主机led警示灯灭，喇叭发出一声长音，则表示原来遥控器已被清除。

篇二：铁将军的安装方法铁将军防盗器的安装方法防盗器大家都会用，但不一定都会接。

昨天我闲的没事把自己tt上的防盗器拆下来了。

在网上找了半天也没找到相关的东西。

所以花了一下午的时间终于整明白是怎么回事了。

现在贴出来，希望对大家有点帮助。

由于图片是用手机照的，大家将就一下看吧。

*先来个全家福左面的是电源控制继电器（我也不知道应该叫什么，就这么叫了）。

中间的是主机，我的是铁将军火星人（型号：sm1008）。

我问了一下朋友，防盗器的安装原理都差不多，所以大家可以也把这个东东用在别的防盗器的安装上。

右边小的是灯，就是一闪一闪的那个。

最右边是震动触发器，就是车一动这个东东就会有反映，然后把信号传到主机里，实现震动报警。

下面的是jbl音响的镇纸，呵呵。

*这个图是偶自己弄的。

分别注明了各个线束的接线方法。

下面一个一个说明。

左1：橙，白，黄，蓝，红橙：这个接在脚刹的开关的常开端。

就是说当车启动后，第一下踩刹车就会接通刹车信号开关，刹车灯亮，同时给这个线一个高电平信号，可以在踩下第一脚刹车的同时触发中控锁把车门都关上。

白：这个接在车锁的on端上，当车锁转至on时，给主机一个高电平信号。

黄：这个接在电源继电器的86号端口，见图。

我的继电器这个端口线是红/黑线。
