汽车波形分析[1]

汽车点火波形分析摘要汽车电子化的发展，应用之广与日俱增，尤其是计算机、网络技术的发展为汽车电子化带来了根本性的变革。

因此，当代汽车的维修不是单纯的机械维修，而是机械与电子为一体的维修。

由于电子控制元件的维修比较抽象，给汽车维修技术提出了新的挑战，使许多维修人员望而止步，感到神秘莫测。

汽车电控系统技术的发展,使现代的汽车成为了一个高科技的结晶体,这就要求汽车故障诊断技术也向高新技术方向发展。

传统的故障诊断方式根本不能适应现代汽车故障诊断的要求,尤其对电控系统故障的诊断,必须采用先进的检测设备,先进的工作模式。

波形分析技术应用于汽车维修业,可以大大提高汽车故障诊断的速度与准确性,利用波形分析检测时,示波器可以显示出电子信号的各种参数,利用这些参数就能够判定这个电子信号的波形是否正常,然后,通过波形分析便可以进一步检查出电路中传感器,执行器以及电路和控制电脑等各部分的故障,从而进行修理。

本文叙述了汽车点火系统波形连接、检测、分析方法;并结合波形图形象深刻的分析汽车故障类型、位置、原因。

使学者有一目了然的深刻视觉感受,发掘学习者的兴趣。

【关键词】：点火系统；点火波形图；波形分析；故障波形分析目录第1章绪论 (1)1.1引言 (1)1.2 点火系统概述 (1)第2章点火系统检测连接及点火波形种类、特点 (3)2.1点火系统检测连接方法 (3)2.2点火波形种类 (4)2.3次级点火波形的特点 (5)第3章点火波形分析 (7)3.1点火波形分析方法 (7)3.2各类点火系波形 (8)3.2.1触点式点火系波形 (8)3.2.2无触点点火系波形 (9)3.2.3 无分电器点火系统波形 (9)3.3次级点火波形可查明的故障 (9)3.4分析次级点火波形的要点(五常看) (10)3.5点火系统的加载调试 (12)第4章故障波形分析 (13)4.1典型故障波形分析 (13)4.1.1初级电压分析 (14)4.1.2次级电压波形分析 (15)4.2次级点火故障波形分析 (16)4.3点火波形分析举例 (17)结论 (20)参考文献 (21)致谢 (22)2第1章绪论第1章绪论1.1引言汽车自1886年诞生以来，发展及其快速，已成为集机、电、液、气于一体。

3.点火波形分析无论是传统点火系统还是电子点火系统或计算机控制的点火系统，都是由点火线圈通过互感作用把低压电转变为高压电，通过火花塞跳火点燃混合气做功的。

点火系统低压、高压的变化过程是有规律的，它可通过其点火波形予以反映。

点火系统正常工作时的点火线圈初、次级的电压波形，称为标准点火波形，它是点火系统的诊断标准。

（1）传统点火波形图3-17所示是传统点火系统单缸初、次级电压标准波形。

图中张开时间是初级线圈断电时间，它对应于次级线圈的点火、放电及振荡阶段；闭合时间是初级线圈通电时间，它对应于点火线圈的储能阶段，这两个阶段组成了一个完整的点火循环。

图中波形反映了从断电器触点张开、闭合、再张开的整个点火过程中，初、次级电压随时间变化的规律。

1）初级电压波形。

图3-17a是单缸初级电压标准波形。

当断电器触点张开时，初级电压迅速提高（约为100~300V},从而导致次级电压急剧上升击穿火花塞间隙。

当火花塞两极火花放电时，由于初、次级间的变压器效应，初级电压下降且出现高频振荡。

火花放电完毕后，由于点火线圈和电容器中残余能量的释放，又出现低频振荡波，其波幅迅速衰减直至初级电压趋向于蓄电池电压。

当断电器触点闭合后，初级电压几乎为零，成一直线一直延续到触点的下一次张开。

当下一缸点火时，点火循环又将复现。

示波器上张开时间、闭合时问，通常用毫秒（ms）表示，也可用分电器凸轮轴转角表示，此时其张开时间、闭合时间则分别用张开角和闭合角表示。

2）次级电压波形。

因点火线圈初、次级间的变压器效应，其次级电压波形与初级电压波形具有一定的对应关系，图3-17b是单缸次级电压标准波形。

有关次级电压波形点线的含义说明如下。

①A点：断电器触点张开，点火线圈初级绕组突然断电，导致次级电压急剧上升。

②AB线：称为点火线，其幅值为火花塞击穿电压即点火电压。

击穿电压约为8~20kV,不同的车型或点火系统，其击穿电压可能不一样。

③BC线：在火花塞间隙被击穿时，两电极之间出现火花放电，同时次级电压骤然下降，BC为电压下降的幅值。

汽车电控燃油控制的波形分析引言在现代汽车中，电控燃油系统起着至关重要的作用。

燃油控制是维持引擎正常运行的关键，而波形分析那么是诊断问题的有力工具。

本文将对汽车电控燃油控制的波形进行分析，帮助了解燃油系统的工作原理、故障诊断方法以及解决问题的技巧。

1. 汽车电控燃油系统简介汽车电控燃油系统主要由燃油泵、进气系统、点火系统、喷油器、传感器等组成。

整个系统通过电子控制单元〔ECU〕协调工作，确保燃油供应的精确控制，并实时调整以满足引擎的需求。

2. 汽车电控燃油控制的波形分析原理燃油控制是通过ECU对燃油喷射时机和量进行精确控制来实现的。

波形分析是诊断燃油控制系统的有效方法之一，主要通过观察和分析传感器和执行器的输出信号波形来判断系统的工作状态和是否存在故障。

在波形分析中，一些常用的输入信号包括： - 氧传感器输出信号 - 空气流量传感器输出信号 - 曲轴位置传感器输出信号 - 进气歧管绝对压力传感器输出信号一些常用的输出信号包括： - 燃油喷射器驱动脉冲信号 - 点火系统的点火脉冲信号 - 燃油泵驱动信号 - 长时燃油修正信号通过对这些信号波形的观察和分析，可以给出诊断结果，判断系统是否正常工作。

3. 汽车电控燃油控制的常见问题和解决方法3.1. 燃油喷射器故障燃油喷射器是汽车燃油系统中的关键部件之一。

当喷油器出现故障时，会导致燃油供应缺乏或过量，引发引擎失火或工作不稳定的问题。

在波形分析中，观察燃油喷射器驱动脉冲信号的波形可以判断其工作状态。

正常情况下，喷油器应该有规律的脉冲信号，且脉冲的持续时间和频率应该符合规格要求。

如果喷油器的脉冲信号出现异常，如持续时间过短或过长，频率异常等，可能需要更换或维修燃油喷射器。

3.2. 传感器故障汽车燃油控制系统中的传感器起着收集和反应关键信息的作用。

常见的传感器包括氧传感器、进气歧管绝对压力传感器和曲轴位置传感器。

通过观察传感器的输出信号波形，可以判断传感器是否工作正常。

AUTOMOTIVE TECHNOLOGY | 汽车技术时代汽车 汽车CAN-BUS总线故障及波形分析逯海燕甘肃交通职业技术学院汽筑工程系　甘肃省兰州市　730000摘　要： 目前，随着电子科技及先进技术的逐步提高，汽车已不只是交通工具，同时承担着更多的功能。

现代科技已将信息娱乐、个人通信电子装置、多媒体、网络、无线连接等功能整合到汽车内部，为乘客提供了前所未有的舒适和便利，这一切都有赖于汽车网络信息通信技术。

本文介绍了汽车CAN-Bus总线的基本情况，对典型车辆常见的车载网络系统出现的故障做了详细的分析。

关键词：CAN-Bus系统；车载网络系统；故障1　前言[1-2]当前汽车技术已经发展到第四代，即计算机技术、电子技术、综合控制技术、智能传感器技术等先进汽车电子技术。

现代汽车的电子结构是通过几种通信系统将微控制器、传感器和执行器连接起来的，汽车电控单元已不再是线束连接，而是网络系统连接起来的。

因此，网络信息通信技术的引入是汽车电子技术发展的里程碑。

现代汽车中电子设备比比皆是，涉及汽车的主要部件，基本上可分为三类：动力电子系统、底盘电子系统、车上电子系统。

而车用信息通信系统，即Telematics也将会成为汽车电子系统的重要组成部分。

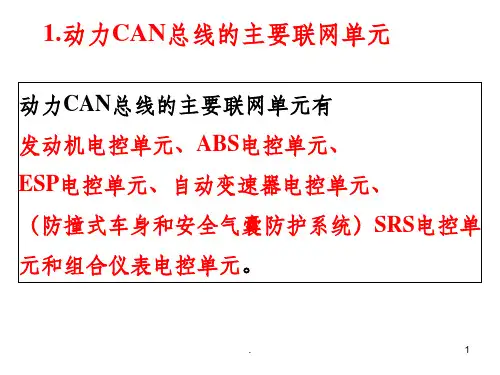

2　CAN总线基本知识[3-4]CAN（Controller Area Network）是控制单元（ECU）通过网络进行数据交换的一种通信方式，即控制器局域网络。

是国际上应用最广泛的现场总线之一。

2.1　CAN总线在汽车上应用的原因随着汽车工业的发展，现代汽车使用的电子控制系统和通信系统越来越多，如安全气囊（SRS）、发动机电控系统、防抱死制动系统（ABS）、自动变速器控制系统、自动巡航系统（ACC）舒适系统和信息娱乐系统等。

各个系统、系统和组合仪表、系统和诊断接口之间均需要进行数据交换，如此巨大的数据交换量，如仍采用导线进行点对点的连接传输方式将会面临各种困难。

因此，用网络信息通信传输系统取而代之就成为必然的选择。

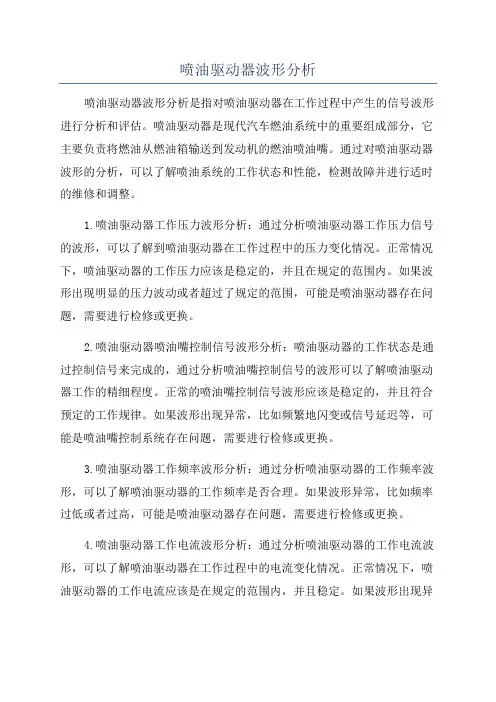

喷油驱动器波形分析喷油驱动器波形分析是指对喷油驱动器在工作过程中产生的信号波形进行分析和评估。

喷油驱动器是现代汽车燃油系统中的重要组成部分，它主要负责将燃油从燃油箱输送到发动机的燃油喷油嘴。

通过对喷油驱动器波形的分析，可以了解喷油系统的工作状态和性能，检测故障并进行适时的维修和调整。

1.喷油驱动器工作压力波形分析：通过分析喷油驱动器工作压力信号的波形，可以了解到喷油驱动器在工作过程中的压力变化情况。

正常情况下，喷油驱动器的工作压力应该是稳定的，并且在规定的范围内。

如果波形出现明显的压力波动或者超过了规定的范围，可能是喷油驱动器存在问题，需要进行检修或更换。

2.喷油驱动器喷油嘴控制信号波形分析：喷油驱动器的工作状态是通过控制信号来完成的，通过分析喷油嘴控制信号的波形可以了解喷油驱动器工作的精细程度。

正常的喷油嘴控制信号波形应该是稳定的，并且符合预定的工作规律。

如果波形出现异常，比如频繁地闪变或信号延迟等，可能是喷油嘴控制系统存在问题，需要进行检修或更换。

3.喷油驱动器工作频率波形分析：通过分析喷油驱动器的工作频率波形，可以了解喷油驱动器的工作频率是否合理。

如果波形异常，比如频率过低或者过高，可能是喷油驱动器存在问题，需要进行检修或更换。

4.喷油驱动器工作电流波形分析：通过分析喷油驱动器的工作电流波形，可以了解喷油驱动器在工作过程中的电流变化情况。

正常情况下，喷油驱动器的工作电流应该是在规定的范围内，并且稳定。

如果波形出现异常，比如电流过大或者过小，可能是喷油驱动器存在问题，需要进行检修或更换。

综上所述，喷油驱动器波形分析是判断喷油驱动器工作状态和性能的重要手段。

通过对喷油驱动器波形的分析，可以及时发现和解决问题，保证喷油驱动器的正常工作。

这对于提高汽车的燃油经济性和降低尾气排放具有积极意义，也对于保证汽车行驶的安全性和可靠性至关重要。

汽车传感器波形分析在故障诊断中的应用随着汽车电子技术的快速发展，汽车传感器的种类和数量不断增加。

汽车传感器作为汽车电子控制系统的重要组成部分，承担着感知车辆各项工作状态和环境信息的任务。

通过对传感器输出的波形信号进行分析，可以有效地判断汽车系统中的故障，并进行精确的诊断和修复。

汽车传感器波形分析是一种通过检测和分析传感器输出的波形信号来判断传感器工作状态和汽车系统故障的方法。

由于传感器是汽车系统中最重要的感知元件之一，其输出信号的准确性和稳定性对于整个系统的运行至关重要。

传感器的故障会导致系统性能下降、能耗增加、易于引发事故等问题，因此对传感器进行及时准确的故障诊断非常重要。

1.传感器信号的稳定性分析：借助波形分析技术，可以检测传感器输出信号的稳定性。

通过对传感器波形信号的振幅、频率等特征进行分析，可以评估传感器输出信号的准确性和稳定性，从而判断传感器是否存在故障。

2.传感器响应时间的分析：传感器的响应时间是指传感器从感知到车辆状态变化到输出相应信号所需的时间。

通过对传感器波形信号的上升时间、下降时间等特征进行分析，可以评估传感器的响应速度，判断是否存在响应时间过长的故障。

3.传感器输出信号的波形变化分析：借助波形分析技术，可以分析传感器输出信号的波形变化情况，判断传感器是否存在异常。

例如，传感器输出信号的波形出现异常的上升、下降、峰值等特征，可能是传感器本身故障或者传感器与其他部件之间存在故障。

4.传感器与其他部件之间的关系分析：借助波形分析技术，可以分析传感器与其他部件之间的关系，识别故障发生的原因。

例如，传感器输出信号与发动机转速之间的变化关系，可以判断发动机是否存在故障。

通过对传感器波形信号和其他部件的波形信号进行对比分析，可以进一步确定具体的故障部件。

总之，汽车传感器波形分析是一种快速、准确、有效的故障诊断方法。

通过对传感器输出的波形信号进行分析，可以检测传感器工作状态、评估传感器响应时间、分析传感器输出信号的波形变化以及判断传感器与其他部件之间的关系，进而实现对汽车故障的准确定位和修复。

第八章初级点火波形分析第一节初级点火波形的作用及分类初极点火波形是次级的感应波形，它的波形可反映点火线圈的好坏，及初级电容、白金或点火器的好坏。

通过电压变化波形，可以看到点火线圈的初级电流的导通时间，及导通时的电路压降，发现点火线圈，点火器的损坏及电路短路、断路、接触不良等故障一、初级点火波形的分类根据点火系统的组成可以分为常规点火系统和电子点火系统两类。

从波形的显示方式来区分，可以分为单缸点火初级波形和多缸平列及并列波形。

（一）单缸点火初级波形（常规点火系统）常规点火系统的单缸初级波形，在燃烧电压出现部分一般有大量的杂波产生。

见图8-1中箭头所示。

通过观察单缸点火初级波形，可以对单一气缸的初级电路进行分析。

图8-1 常规点火波形见图8-2，为使用博世FSA740发动机综合分析仪对初级点火系统进行全面测试得到的波形。

测试车辆为长安面包（化油器型）（二）单缸点火初级波形（电子点火）相对于常规点火，电子点火系统的初级波形，触点闭合部分、以及燃烧线比较干净。

见图8-3电子点火初级波形。

通过观察单缸点火初级波形，可以对单一气缸的初级电路进行分析。

（三）初级点火（平列波）图8-2 初级波形图8-3 电子点火初级波形在屏幕上从左至右按点火次序将各缸点火波形首尾相连排成一字形，称为多缸平列波。

见图8-4。

让发动机怠速运转、急加速或路试汽车，使行驶性能或点火不良等故障现象再现。

并确认各缸信号的幅值、频率、形状和脉冲宽度等判定性尺度是否一致。

图8-4 多缸平列波形（四）初级点火（并列波）在屏幕上从上到下按点火次序将各缸点火波形之首对齐并分别放置，称为多缸并列波。

如图8-5。

在并列波形图中，可以看到各缸并列波的全貌，便于分析各缸闭合角和开启角及各缸火花塞的工作状态。

从初级并列波上也很容易地测出各缸间的重叠角。

对于传统点火系统，发动机触点闭合角的标准值为：四缸发动机：40°—45°；六缸发动机：38°—42°；八缸发动机：29°—32°。
