浅谈利用汽车氧传感器波形信分析发动机故障利用汽车氧传感器波形信号分析发动机故障是一种有效的方法，可以帮助车主和技术人员找出发动机故障的原因并及时进行修复。
下面我将从氧传感器的作用和原理、氧传感器波形信号的分析方法以及利用波形信号分析发动机故障的案例来进行详细的浅谈。
首先，我们需要了解氧传感器的作用和原理。
汽车氧传感器是一种用于检测发动机尾气中氧气含量的传感器。
它通过测量进入和离开催化器的气流中氧气的浓度差异，来判断发动机燃烧的富氧还是贫氧，并将结果反馈给发动机控制单元(ECU)。
ECU根据氧传感器的反馈信号来调整燃油喷射的时机和量，以确保发动机工作在最佳状态下。
其次，我们需要了解如何分析氧传感器波形信号。
正常工作的氧传感器波形信号应该是一个呈现周期性变化的波形，这个变化规律与氧气浓度和燃油燃烧产生的氧含量有关。
一般来说，氧气浓度高时传感器输出的电压较低，而氧气浓度低时传感器输出的电压较高。
通过对氧传感器波形信号的分析，我们可以判断出发动机是否存在富氧或贫氧的问题。
当氧传感器波形信号周期和振幅变化较小，且始终维持在比较低的水平时，可能表示发动机存在富氧问题。
当氧传感器波形信号周期和振幅变化较大，且始终维持在比较高的水平时，可能表示发动机存在贫氧问题。
此外，还可以通过波形信号的快速反应能力来判断发动机的工作状况，正常的氧传感器应具有较短的反应时间。
最后，我将举一个利用汽车氧传感器波形信号分析发动机故障的案例。
在车辆使用过程中，发动机出现了抖动和怠速不稳定的症状。
技术人员通过检测氧传感器波形信号发现，波形波动较大，且在怠速时出现异常的周期性变化。
通过进一步的分析，技术人员发现燃油喷射量过大，导致了燃烧不稳定和氧含量异常。
最终，技术人员对燃油喷射系统进行调整，解决了发动机抖动和怠速不稳定的问题。
总结起来，利用汽车氧传感器波形信号分析发动机故障是一种简单而有效的方法。
通过对波形信号的变化进行分析，可以帮助车主和技术人员找出发动机故障的原因，并及时采取措施进行修复。
示波器测量汽⻋LIN总线信号及波形分析汽⻋⽹络通信中除了CAN的通信⽅式外，还有另外⼀种低成本通信⽅式——LIN系统。
它的英⽂是“Local Interconnect Network”，LIN总线基于UART/SCI（通⽤异步收发器/串⾏接⼝）的串⾏通信协议，主要⽤于智能传感器和执⾏器的串⾏通信，⻋上各个LIN总线系统之间的数据交换是由控制单元通过CAN数据总线实现的。
LIN特点是⽤作主从控制系统，⼀个主控系统可以带最多16个⼦系统，并且⼦系统只具备与主系统通信的功能，各个⼦系统之间⽆法通信，也不能与LIN⽹络之外的系统模块进⾏通信。
LIN⼀般应⽤于⻋⻔控制系统，⽐如福特蒙迪欧致胜和克鲁兹的⻋⻔电动玻璃控制系统就采⽤LIN控制。
我们这⾥以测量奥迪汽⻋LIN总线控制的⾬刷电机为例。
连接⼀条BNC转⾹蕉头线到示波器的通道⼀上。
连接⼀根刺针到红⾊⾹蕉头，刺⼊到⻋辆上的插头⾥⾯的LIN总线数据信号端⼦上。
⾹蕉头的⿊⾊接头接⼀个鳄⻥夹到蓄电池负极或良好的底盘接地上。
由于LIN总线⼀般最⼤值在12V左右，因此可以设置示波器的垂直档位为2V/div，时基可以设置为500μs左右。
然后打开示波器的解码菜单，进⾏LIN总线配置，选择与被测信号相匹配的波特率。
调节总线阈值电平到波形显示范围内，就可以看到解码数据了。
可以将触发⽅式改为总线解码触发，设置合适的帧ID来稳定波形。
如下图就是奥迪汽⻋⾬刷电机LIN总线控制信号。
LIN总线波形是⼀个⽅波，代表着串⾏数据流⾥的⼆进制状态。
所⻅的波形应该没有明显的变形和噪⾳⽑刺。
解码数据包以⼗六进制显示总线活动时的实时数据内容。
“帧ID”显示颜⾊为⻩⾊，上图中即是23，“数据”显示颜⾊为⽩⾊，“校验和”显示颜⾊为绿⾊，如果校验和错误，以红⾊“E”显示。
如果⽆信息发送到LIN数据总线上（总线空闲）或者发送到LIN数据总线上的是⼀个隐性位，LIN总线信号上的最⼤值即隐性电平。
当传输显性位时，发送控制单元内的收发器将LIN数据总线接地。
上止点(TDC)、曲轴(CKP)、凸轮轴(CMP)传感器1.基本传感器分类波形①霍尔效应传感器，参见图19。
霍尔效应传感器在汽车应用于上是有特殊意义的，它是固态半导体传感器，用在曲轴转角和凸轮轴上来通断点火和燃油喷射触发电路的开关，它们也应用在控制电脑需要了解的转动部件的位置和速度的其它电路上，例如车速传感器等等。
霍尔效应传感器(或开关)由一个永久磁铁或磁极的几乎完全闭合的磁路组成，一个软磁叶轮转过磁铁和磁极之间的空隙，当在叶轮上的窗口允许磁场通过，并不受阻碍的传到霍尔效应传感器上的时候，磁场就中断了(因叶片是传导磁场到传感器上的媒体)，叶轮在窗口开和闭遮断磁场，导致霍尔效应传感器像开关一样接通和关断，这就是为什么一些汽车制造商将霍尔效应传感器和其它一些类似的电子设备称为霍尔开关的原因。
这个装置实际上是一个开关设备，而它包含有关键功能的部件霍尔效应传感器。
试验步骤起动发动机，让发动机怠速运转或让汽车在行驶能力有故障的状况下行驶。
波形结果确认从一个脉冲到另一个脉冲幅值，频率和形状等判定性尺寸是一致的，这意味着数值脉冲的幅度足够高(通常等于传感器供电电压)，脉冲间隔一致(同步脉冲除外)，形状一致且可预测。
确认频率紧跟发动机转速，当同步脉冲出现时占空比才改变，能使占空比改变的唯一理由是不同宽度的转子叶片经过传感器，除此之外脉冲之间的任何其它变化都意味着故障。
了解波形形状的一致性，检查波形上下沿部分的拐角，检查波形幅值的一致性，由于传感器供电电压不变，因此所有波形的高度应相等，实际应用中有些波形有缺痕或上下各部分有不规则形状，这也许是正常的，在这里关键是一致性，确认波形离地不是太高，若太高说明电阻太大或接地不良。
检查标准波形异常是由于发动机异响或行驶能力故障同步，这能证实与顾客陈述的问题或行驶性能故障的根本原因有直接关系的信号问题。
虽然霍尔效应传感器通常被设计在150摄氏度高温下运行，但它们的运行还是会受温度影响。

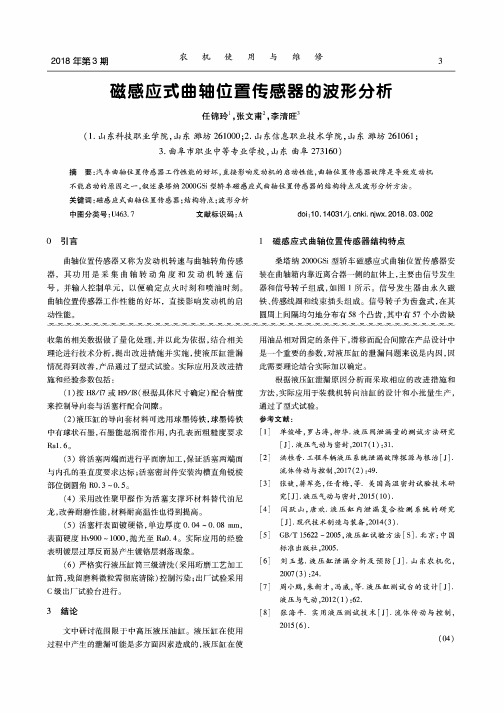

磁感应式曲轴位置传感器的波形分析任锦玲\张文甫2，李清旺3(1.山东科技职业学院，山东潍坊261000;2•山东信息职业技术学院，山东潍坊261061;3.曲阜市职业中等专业学校，山东曲阜273160)摘要：汽车曲轴位置传感器工作性能的好坏，直接影响发动机的启动性能，曲轴位置传感器故障是导致发动机不能启动的原因之一，叙述桑塔纳2000G S i型轿车磁感应式曲轴位置传感器的结构特点及波形分析方法。
j g g g2 ^农机使用与维修关键词:磁感应式曲轴位置传感器；结构特点；波形分析中图分类号:U463.7 文献标识码:A〇引言曲轴位置传感器又称为发动机转速与曲轴转角传感器，其功用是采集曲轴转动角度和发动机转速信号，并输人控制单元，以便确定点火时刻和喷油时刻。
曲轴位置传感器工作性能的好坏，直接影响发动机的启动性能。
收集的相关数据做了量化处理，并以此为依据，结合相关理论进行技术分析，提出改进措施并实施，使液压缸泄漏情况得到改善,产品通过了型式试验。
实际应用及改进措施和经验参数包括：(1) 按H8/f7或H9/ffi(根据具体尺寸确定）配合精度 来控制导向套与活塞杆配合间隙。
(2) 液压缸的导向套材料可选用球墨铸铁，球墨铸铁 中有球状石墨，石墨能起润滑作用，内孔表面粗糙度要求 Ral.6 〇(3)将活塞两端面进行平面磨加工，保证活塞两端面 与内孔的垂直度要求达标;活塞密封件安装沟槽直角锐棱部位倒圆角R0.3 ~0.5。
(4)采用改性聚甲醛作为活塞支撑环材料替代油尼 龙，改善耐磨性能，材料耐高温性也得到提高。
(5)活塞杆表面镀硬铬，单边厚度0.04 ~ 0.08 mm,表面硬度Hv900 ~ 1000,抛光至RaO.4。
实际应用的经验表明镀层过厚反而易产生镀铬层剥落现象。
(6)严格实行液压缸筒三级清洗(采用衍磨工艺加工 缸筒，残留磨料微粒需彻底清除)控制污染;出厂试验采用C级出厂试验台进行。
3结论文中研讨范围限于中高压液压油缸。
曲轴位置传感器波形分析.（DOC）曲轴位置传感器波形分析枣庄市台⼉庄区职业中专徐辉摘要:分析了三种典型曲轴位置传感器，并对其波形进⾏了分析。
关键词：曲轴位置传感器波形波形分析曲轴位置传感器是计算机控制点⽕系统中最重要的传感器之⼀，曲轴位置传感器有3种型式：电磁脉冲式、霍尔效应式、光电效应式。
如果曲轴位置传感器损坏，将不能检测上⽌点信号和发动机转速信号，引起发动机不能启动。
曲轴位置传感器的检测⽅法很多，波形分析是曲轴位置传感器故障诊断最直观的⽅法，它能直接地反映出曲轴位置传感器的⼯作情况，在诊断过程中波形的读取⽅法与具体波形分析有着⾮常重要的作⽤。
1 测量线路连接连接 KT600 和电源延长线，根据被测试车型的电瓶位置选择电瓶供电或者点烟器供电，如果选择点烟器接头，请先确认点烟器是否有12V 电瓶电压。
将测试探头接⼊通道1（CH1 端⼝），然后将测试探头上的⼩鳄鱼夹接蓄电池负极或搭铁，⽤测试探针刺⼊曲轴位置传感器信号线，连接⽅法如图1所⽰图1 曲轴位置传感器检查设备与线路连接2 磁脉冲式曲轴位置传感器信号波形分析2.1 典型波形及分析连接波形测试设备，起动发动机怠速运转，⽽后加速或按照发⽣故障状况驾驶汽车等获得波形，典型的磁脉冲式曲轴位置传感器信号波形如图2所⽰图2 典型的磁脉冲式曲轴位置传感器波形举例对于将发动机曲轴位置传感器和凸轮轴位置传感器制成⼀体的具有两个信号输出端⼦的曲轴位置传感器可⽤双通道的波形检测设备同时进⾏波形检测，其典型的信号波形如图3所⽰。
图3 典型的双通道检测磁脉冲式曲轴位置传感器信号波形举例对⼤量磁脉冲式曲轴位置传感器采集波形，进⾏波形分析可以得出以下结论：2.1.1相同齿形应产⽣相同型式的连续脉冲。
脉冲有⼀致的形状、幅值并与曲轴的转速成正⽐。
输出信号的频率、传感器磁极与触发轮间⽓隙的⼤⼩对传感器信号的幅值影响极⼤。
2.1.2靠除去传感器触发轮上⼀个齿或两个相互靠近的齿所产⽣的同步脉冲，可以确定上⽌点的信号。
动态电阻应变仪各环节的时域波形分析动态电阻应变仪是一种用于测量物体表面应变变化的仪器，它能够实时监测物体表面的微小变形，广泛应用于工程结构、航空航天、汽车制造等领域。
动态电阻应变仪的各个环节对于测量性能都有着重要影响，其中时域波形分析是评估其性能的重要手段。
本文将从动态电阻应变仪的原理入手，逐步介绍其各环节，并对各环节的时域波形进行分析，以便读者更加深入地理解动态电阻应变仪的工作原理和性能特点。
1. 动态电阻应变仪原理简介动态电阻应变仪是利用电阻应变效应来测量物体表面应变的仪器。
当物体受到外力作用时，其表面会产生微小的应变，这些应变会导致电阻值的变化。
动态电阻应变仪通过测量电阻值的变化来得到物体的应变信息，从而实现对应变的实时监测。
2. 传感器部分的时域波形分析传感器是动态电阻应变仪中最关键的部分之一，它直接接触物体表面并感知应变信息。
传感器的性能直接影响测量的准确度和稳定性。
在时域波形分析中，我们可以观察到传感器输出的信号波形，通过分析波形的频率、幅值和变化规律来评估传感器的灵敏度和响应速度。
3. 信号处理部分的时域波形分析动态电阻应变仪会对传感器输出的信号进行放大、滤波和数字化处理，以得到更准确的应变信息。
信号处理部分的时域波形分析可以帮助我们了解信号处理环节对波形的影响，例如放大倍数对波形的幅值影响、滤波器对波形频率成分的截取等。
通过分析这些波形，我们可以评估信号处理部分对于应变信号的保真度和准确度的影响。
4. 数据输出部分的时域波形分析动态电阻应变仪会将处理后的应变信号输出到数据采集系统或显示器上。
数据输出部分的时域波形分析可以帮助我们了解测量结果的真实性和稳定性。
通过分析输出波形的波动情况、噪声水平和数据变化规律，我们可以评估数据输出部分对于最终测量结果的影响。
总结回顾通过对动态电阻应变仪各环节的时域波形进行分析，我们可以更全面地了解其工作原理和性能特点。
传感器部分影响了信号的灵敏度和响应速度，信号处理部分影响了信号的准确度和保真度，数据输出部分影响了最终测量结果的稳定性和真实性。
汽车传感器的波形分析
一、热线式空气流量传感器波形分析
空气流量计是用来计量单位时间内进入进气总管中的空气量，发动机ECU根据所测得的进气量及其他一些辅助信号确定喷油量。
空气流量传感器是非常重要的传感器，发动机ECU 可以根据此信号测算出发动机负荷、点火正时、怠速控制等参数，不良的空气流量计会造成喘震和怠速不稳的现象。
常见的空气流量计一般有卡门涡旋式、翼板式以及热线式，热线式空气流量计是一种模拟输出电压信号传感器，随着进气流量的增大输出电压随之增大。
启动发动机并预热至正常工作温度，运用汽车专用示波器读取各种工况下的空气流量计波形，将发动机节气门从全关闭状态逐渐打开直至全开并持续2S，再关闭节气门使发动机怠速运转2S，接着再急加速至节气门全开，最终再回到怠速状态并读取波形。
空气流量计波形如图一所示，怠速的时候空气流量计输出信号电压为0.2V左右，随着节气门开度的增大输出电压也随之增大，当节气门全开的时候，输出电压为4V左右，当急减速的时候空气流量计输出电压会比怠速时的电压稍低。
如果实测波形与标准波形存在明显差异则表明空气流量计存在故障。
二、节气门位置传感器波形分析
节气门位置传感器是用来检测发动机节气门开度大小的传感器，它一般安装在节气门转轴上，分为模拟式节气门位置传感器和开关式节气门位置传感器。
节气门位置传感器是一个非常重要的传感器，发动机ECU根据它检测到的信号可推算得出发动机的负荷、点火正时以及怠速控制等参数，如果节气门位置传感器损坏会引起发动机故障，比如说加速滞后。
节气门位置传感器有三根线，其中一根是ECU提供给它的电源线，另一根为传感器的接地
线。
模拟式节气门位置传感器实为一个可变电位计，它由一个与节气门转轴相连的滑动触针构成，所以第三根线是连接到这个可变电位计的可动触点上，输出信号电压是和节气门的开度成正比的。
模拟式节气门位置传感器波形的读取方法如下:打开点火点开，ECU的传感器电源给传感器供电，缓慢地转动节气门转轴使得节气门从全闭到全开再从全开到全闭，反复几次即可读取信号波形，在整个读取过程中发动机是不需要启动运转的。
节气门位置传感器信号输出波形如图二所示。
当节气门关闭发动机怠速的时候其输出信号电压不足1V，随着节气门开度的增大其输出电压也随之增大，当节气门全开时输出信号电压不足5V整个波形应该是连续的，不应有断裂出现，同时也不应该出现对地尖峰或大的跌落。
节气门位置传感器波形中经常会出现一种异样波形，当节气门开度到达不足一半的时候波形出现了对地大跌落，当节气门从全开后逐渐关闭到同样位置的时候又出现了对地大跌落，由此可以判断触点在该位置的时候出现了故障，经检查发现传感器该位置处的碳膜损坏断裂了，,在日常驾驶过程中节气门开度一般都不超过50% ，所以前段碳膜会更容易磨损,这样就不能向ECU提供正确的节气门位置信息，从而影响发动机的正常运行。
三、进气压力传感器波形分析
进气压力传感器是用来检测进气管真空度的，分为模拟式和数字式进气压力传感器。
模拟式进气压力传感器也有三条线，其中一条是ECU提供的5V参考电压线，另一条是搭铁，第三条是输出信号线。
在信号读取过程中，应该关闭其他附属电气设备，启动发动机待怠速稳定后方可读取输出信号波形。
具体操作步骤如下:发动机怠速运转逐步缓慢增大节气门开度至全开，并保持全开2秒，然后再逐渐关闭节气门,保持怠速运转2秒，接看急加速至节气门全开，最后再关闭节气门，此刻即可读取进气压力传感器的输出信号波形。
不同的进气压力对应不同的输出电压，可以
查阅不同车型的对应数据来判断波形是否正常，发动机节气门全闭的时候其输出信号电压一般为1.25V，节气门全开时其输出信号电压稍低于5V,全减速时其输出信号电压接近于0V。
数字输出式进气压力传感器输出的是频率调制式数字信号，其输出频率随着真空度的变化而变化，该类型传感器也是三线制〔打开点火开关运用手动真空泵给传感器施以不同的真空度，读取波形。
当真空泵不工作的时候其输出信号的频率为160Hz，发动机怠速时的真空度一般在19inHg，其输出信号频率约为150Hz:，具体波形如图三所示.，进气压力传感器波形的幅值应该是满5V的脉冲，频率对应的真空度要符合资料数值。
四、爆震传感器波形分析
爆震传感器是点火正时的闭环反馈信号，当发动机因点火过早或燃油标号偏低而发生爆燃时，爆震传感器检测到相关信息并把该信息反馈给发动ECU，ECU重新调整点火正时以防进一步爆燃，从而有效保证发动机的正常运行。
爆震传感器通常安装在发动机的缸体上,当发动机发生爆燃时缸体会出现震动，一旦震动该传感器就会产生一个电压峰值，爆燃越厉害震动越明显，传感器产生的电压峰值就越大爆震传感器的波形检测方法如下:首先打开点火开关，不用启动发动机，找到爆震传感器的安装位置，用金属棒敲打传感器附近的缸体，每敲击一下示波器显示上就会有相应的波形振动，敲击力度越大，波形振动幅值越大，其波形图如图四所示。
