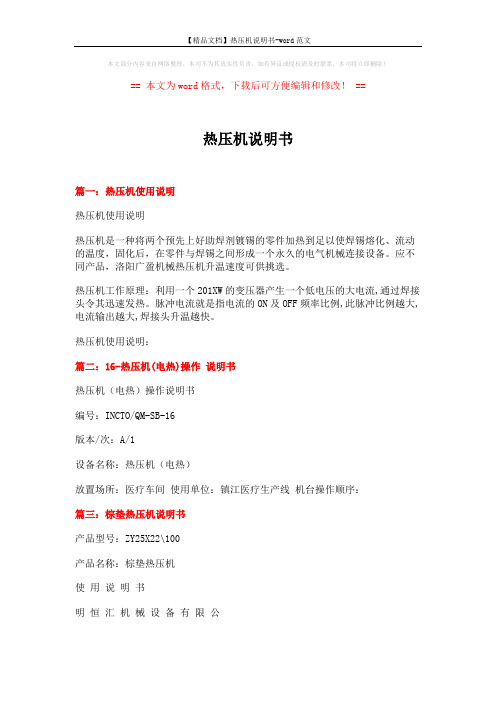

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==热压机说明书篇一：热压机使用说明热压机使用说明热压机是一种将两个预先上好助焊剂镀锡的零件加热到足以使焊锡熔化、流动的温度，固化后，在零件与焊锡之间形成一个永久的电气机械连接设备。

应不同产品，洛阳广盈机械热压机升温速度可供挑选。

热压机工作原理：利用一个201XW的变压器产生一个低电压的大电流,通过焊接头令其迅速发热。

脉冲电流就是指电流的ON及OFF频率比例,此脉冲比例越大,电流输出越大,焊接头升温越快。

热压机使用说明：篇二：16-热压机(电热)操作说明书热压机（电热）操作说明书编号：INCTO/QM-SB-16版本/次：A/1设备名称：热压机（电热）放置场所：医疗车间使用单位：镇江医疗生产线机台操作顺序：篇三：棕垫热压机说明书产品型号：ZY25X22\100产品名称：棕垫热压机使用说明书明恒汇机械设备有限公司昆目录一．机器简(来自: : 热压机说明书 )介.........................................................1 二．工作原理..........................................................2 三．主要技术參数....................................................3 四．设备主要结构用途..............................................4 五．安裝与调试.......................................................4 六．易损件明细表....................................................5 七．附图. (6)一．机器简介本机是将施胶后的棕丝加压为棕垫的设备，设备加热介质为热油。

几类常见热压机的相关简介脉冲热压机特点：1.以0.2-1MPA的压缩空气为动力源，低噪音，无污染，操作简便,外接AC220V交流电源,总耗电功率不超过3KW。

2.上下工作面装有热处理后的发热板，开有通用的T型槽固定模具，采用智能温控器PID控制。

精度高，温度误差±1℃以内。

3.机械启动方式采用双按钮开关（或脚踏开关）设计。

4.气缸下行速度可调，气缸行程可调，也可按客户要求定做。

5.只需调整气压调压阀。

就可达到所需要的压装力，简单方便。

6.具有自动计数，热压时间设定功能。

7.可选配工作台：600*600*700mm（长*宽*高）。

8.该系列压床出力范围有150kgf，300 kgf，500 kgf，800kgf，1200kgf，2200 kgf（1kgf ＝9.8N）。

9.特殊要求可接受订制。

木工热压机作用原理：利用压缩机产生的高压气体，通过管道将压缩气体输送至电磁阀，通过脚踏开关来控制电磁阀的动作来控制气缸的工作和返回，从而达到冲孔的目的。

压缩空气可以存储在储气罐中，随时取用，因而电动机没有空转的能源浪费。

利用气缸作工作部件、利用电磁阀作为控制元件，使本机结构更加简单，故障率低、维修简单、维修成本更低。

利用220V电源来实现对电磁阀的控制，操作简单方便。

热压机售后服务：1、负责所供设备的指导安装调试。

2、提供需方设备维护人员培训。

3、对所售设备提供一年保修（易损易耗件除外）、终生维修。

4、为用户建立计算机管理档案，定期回访。

5、设立顾客满意电话，随时接受用户咨询。

6、分布在各地的售后服务人员将即时解决用户使用中产生的问题。

多层板热压机适用范围：热压机各种PV，PE PC等薄膜开关，薄膜面板打凸包等。

以及一些需要加热成型的产品。

是广大电子行业，塑胶行业的常用小型热压设备。

国内研制和改装的几种热压机的结构和特点：RX-1型热压机的床身为C形铸造整体结构，由两台尺寸相同的具有上下电热平台的压床组合而成。

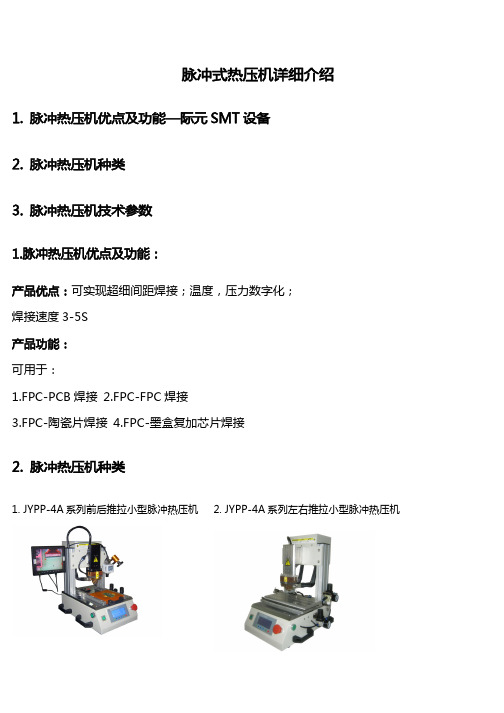

脉冲式热压机详细介绍1.脉冲热压机优点及功能—际元SMT设备2.脉冲热压机种类3.脉冲热压机技术参数1.脉冲热压机优点及功能：产品优点：可实现超细间距焊接；温度，压力数字化；焊接速度3-5S产品功能：可用于：1.FPC-PCB焊接2.FPC-FPC焊接3.FPC-陶瓷片焊接4.FPC-墨盒复加芯片焊接2. 脉冲热压机种类1. JYPP-4A系列前后推拉小型脉冲热压机2. JYPP-4A系列左右推拉小型脉冲热压机3.触摸屏前后推拉脉冲热压机JYPP-3A4.触摸屏转盘脉冲热压机JYPC-3A5.双头双平台脉冲热压机JYPD-4A3. 脉冲热压机技术参数No. 技术参数 JYPC-3A JYPP-4A(前后）JYPP-4A(左右）JYPP-3A JYPD-4A JYPP-6D1 机器尺寸（长*宽*高，mm）660*660*720 440*440*530 490*300*510 660*660*700 880*660*700 840*610*3502 工作尺寸(Max，mm） 120*120 150*150 150*150 200*170 150*200 180*2203 机器重量(KG) 95 35 35 75 95 1254 工作气压(Mpa） 0.6-0.805 电源 AC220V±10％50HZ.2300W AC220V±10％50HZ.3500W6 升温设置 三段7 工作环境 10-60℃，40％-95％8 焊接压力 1-20KG9 温度设置 RT∽500℃, 误差±5℃10 热压时间 1-99.9S11 热压精度 Pitch 0.2mm12 热压头尺寸（Max，mm） 60*3 60*5 60*5 60*3 60*3 130*313 焊接头平面度（mm） 0.0214 焊接Pin距范围（mm） ＞0.215 对位方式 CCD+液晶显示器人工对位 人工对位 CCD+显示器 CCD+显示器 人工对位16 治具个数 2个 1个 2个 1个 2个 1个17 放料方式 人工取放18 启动方式 双手按制19 加热方式 脉冲加热，上升时间为1-2S20 平台方式 旋转平台 前后手动进出 左右自动推拉 前后自动进出 前后自动进出 手动进出21 平台控制 精密电机，误差＜0.02mm气缸控制，误差＜0.02mm气缸控制，误差＜0.02mm气缸控制，误差＜0.02mm气缸控制，误差＜0.02mm气缸控制，误差＜0.02mm22 刮锡经验值1. 正常：Pin距≥0.5mm，刮锡长度为: 焊盘长度1/2; 厚度为： 0.1-0.15mm2. 若Pin距<0.5mm以下的，建议刮锡形状为点状：点状直径为0.2mm，厚度为0.1mm；点状数量一般为两个点。

脉冲热压机分类及特点
1.脉冲热压机分类
2.脉冲热压机工作原理
3.脉冲热压机应用
4.脉冲热压机优点
1.脉冲热压机分类
1.）JYPP-4A系列际元前后推拉脉冲热压机
2.）JYPP-4A系列左右推拉脉冲热压机
3.）JYPC-3A转盘脉冲热压机触摸屏版
2.脉冲热压机工作原理
脉冲热压机是通过在热压头上加载一定的脉冲电压，热压头发热，将与此相连接的物体升温，当温度升到焊锡熔点后（即升到事先设定的温度后），将与此相连的物体间锡熔融并将其连接在一起. 一般的脉冲热压机使用温度闭环的控制。

3.脉冲热压机应用
脉冲热压机应用在以下产品生产工艺中：
1、USB排线焊接、软排线；
2、FFC与软性线路板FPC或硬性线路板PCB的焊接；
3、TCP与线路板PCB或软性线路板FPC之间的焊接；
4、软性线路板FPC与线路板PCB之间的焊接等。

4.脉冲热压机优点
脉冲热压机主要应用在不能使用正常SMT＋回流炉进行焊接的器件进行焊接操作，而使用烙铁进行焊接时容易出现焊接外观不一致、不平整，容易出现虚焊以及容易焊坏产品。

而脉冲热压机则不同于恒温烙铁，脉冲热压机在通电瞬间即可达到所要温度，而一旦焊头两端不加电压，瞬间即可达到室温；而且焊头平整，所以焊接出来的外观平整一致，极少出现虚焊不良。

菲特高速压片机pc1200工作原理The working principle of the Fette high-speed rotary tablet pressPC1200 is essential to understand for operators and technicians who work with this piece of equipment.了解菲特高速转盘压片机PC1200的工作原理对于操作人员和技术人员非常重要。

The machine consists of several key components, including the turret, the compression rollers, the feeder system, and the tablet ejection system. As the machine operates, the feeder system delivers granulated material into the compression zone, where it is then compacted into tablets by the compression rollers. The turret rotates continuously, allowing for the precise coordination of the compression and ejection processes.该机器包括几个关键组件，包括转塔、压缩辊、给料系统和片剂排出系统。

在机器运行时，给料系统将颗粒材料输送到压缩区，在那里它会被压缩辊压制成片剂。

转塔持续旋转，从而实现对压缩和排出过程的精确协调。

One of the most critical aspects of the PC1200's working principle is the compression process. This process requires a precise balance of force and speed to ensure that the tablets are formed consistently and accurately. The compression rollers exert a predetermined force onto the granulated material, while the turret's rotation speed determines the rate at which tablets are produced.PC1200工作原理中最关键的一个方面是压缩过程。

脉冲热压机，墨盒芯片热压机********************************************************************* YLPC-1A产品简介YLPC-1A亚兰脉冲焊锡机，脉冲加热回流焊接(pulse-heated reflow soldering)是一种工艺，将两个预先上好助焊剂的、镀锡的零件加热到足以使焊锡熔化、流动的温度，固化后，在零件与焊锡之间形成一个永久的电气机械连接。

工作原理利用一个2000W的变压器产生一个低电压的大电流,通过焊接头令其迅速发热。

脉冲电流就是指电流的ON及OFF频率比例,此脉冲比例越大,电流输出越大,焊接头升温越快。

控制原理先输入适当的温度参数,上载在高性能的微处理控制器中。

然后在生产过程中,焊接头上之感温线把温度回馈,以每秒钟取样数十次,来控制电流脉冲比例达到恒温精确。

工作过程将工件置于夹具(如有需要,可启动真空将其固定)。

将夹具送至焊接头下，按双开始键,焊接头下压着工件(开始加热)，温度按输入参数迅速上升及准确恒温，最多可达4个温区(此时焊锡回流)，吹气冷却(焊锡凝固)，焊接头上升(完成)。

℃闲置预热回流焊接冷却Sec技术参数机器尺寸：610×400×670mm工作尺寸：150x150mm机器重量：80kg工作气压：0.2-0.8Mpa电源：AC220V±10% 50HZ,2300W升温设置：两段设置，4个预存程序工作环境：10-60℃，40%-95%焊接压力：1~50Kg温度设置：室温~500℃误差±5℃热压时间：1~99s热压精度：0.2mm热压头尺寸：90X5mm功能特点1.因应不同产品，升温速度可供调选。

2.特种材料焊接头，确保产品受压平均。

3.备有真空功能，调节对位更容易。

4.温度数控化，清楚精密。

5.备有数字式压力计,可预设压力范围。

6.微电脑控制,精确稳定7.可编程曲线包括预热及回流焊温度8.适用于各种高密度TAB、TCP压接及FPC、FFC与PCB焊锡压接9.振动小，噪音低，电压不波动.10.焊头使用钼合金取代传统钛合金，升温降温快，传热系数好，耐腐蚀。

日期：8-21一.各部件的名称和功能1.电子脉冲发生器7.左辅助光源2.左显示器8.右辅助光源3.右显示器9.左下模4.辅助光源控制盒10.右下模5.左摄像头11.控制面板6.右摄像头12.焊头部分注意：开机时先开启总电源，然后再打开电子脉冲发生器的电源，关机时先关电子脉冲发生器的电源，然后再关闭总电源电子脉冲热压机操作指引123456879101112（一）电子脉冲发生器1.状态显示灯2.显示屏3.功率调节器4.脉冲输出电缆5.电源开关6.数据线7.操作按键面板1234567（二）状态显示灯◆ ERROR:表示有错误产生◆ REDAY 显示准备完成，可以进行加热◆ HEAT ：显示电流已通过焊咀，正在加热过程中◆ S-POINT:当设定的焊锡凝固温度达到时，该指示灯会亮起，焊头会上升（三）显示屏◆ 程序号显示区域：用来显示已经选择的程序号码◆ 信息显示部位：用来显示操作错误或不良的监视错误信息◆ 曲线图温度显示范围：用来显示温度曲线图的数值范围◆ 焊咀温度显示部分：用来显示焊咀的温度温度曲线图数值范围转换为每100℃,通过(SHIFT)+(<)或（SHIFT)+(>)键来执行◆ 监视器结果显示部分：用来显示第一、第二段判断形式和TC 或ATC 检测值◆ 目标温度设定值显示部分：用来显示第一、第二段的温度设定目标值◆ 温度曲线图显示部分：用来显示加热结果的温度曲线图，也同时显示预设的温度曲线图.◆ 指针显示数据部分：用来显示指针与曲线图交叉点的时间的温度数据程序号码机器型号曲线图温度显示范围焊咀温度显示区域监视器结果显示部分I 初步加热情况显示区目标设定值显示区区域温度曲线图盒轮廓图显示区域指针显示数据显示区域曲线图时间范围显示初始设置点为0，用“+”“-”键来移动指针来查看不同的时间的温度值◆ 曲线图时间范围显示：用来显示温度曲线的时间轴范围◆ 初步的加热情况显示部分（四）操作按键面板◆ PROGAM:用来转换程序号，当按触此按键后，利用+,－来转换程序号，选择程序◆ DATA SET:用该键转换和设定加热参数◆ OPERATE:当加热参数设定完成或程序号选定后，转换到该模式就可进行焊接操作◆ PARAMRTER:用于设定该设备的基本参数，一般情况不使用◆ +,－:用来调节设定值的大小或范围◆< ,>,∧,∨:用来移动光标◆ IDLE:同时按住SHIFT键和IDLE，用来开启和停止闲置加热◆ SHIFT：用于和其他键联合使用◆ NEXT: 用于转换到下一页面（五）焊头部分电极焊头压力调节器感温线钛合金焊咀（六）下模部分X方向调节器工件X方向微调真空接头Y 方向调节器（七）控制面板：◆开始：左右开始同时按住，设备工作◆电源开/关：开启关闭总电源◆自动/手动：自动与手动之间转换◆气缸左推：使气缸向左运动◆右推气缸调节：调节右推气缸的速度◆气缸右推：使气缸向右运动◆左真空：开启左下模真空◆急停：紧急停止开关◆右真空：开启右下模真空◆左推气缸调节：调节左推气缸的速度◆下压：手动模式下启动脉冲，上模下压二：参数设定按下DATE SET键，进入数据设定模式第一页：（1）.开始温度：设定温度曲线开始的温度值，设定范围为：HTT,0-600,单位：℃（2）第一段温度设定：设定第一段加温的温度值设定范围：0-600℃（3）第二段温度设定：设定第二段加温的温度值设定范围：0-600℃（4）闲置温度设定：设定闲置时的温度值设定范围：0-350℃（5）时间单位设定：用来设定（6）-（9）的时间单位设定范围：X10ms X100ms（6）（8）第一段和第二段温度的上升加热时间（7）（9）第一段和第二段温度的加热保持时间设定范围：0-9990不能设定在第一段加热保持时间（10）PID增进设定用于优化温度曲线，设定范围：55，56，65，66共4个值可用（11）TRL设定：最大脉冲长度限制设定，用来优化曲线，设定范围：0-90.（12）电流大小设定：一般选定2档.不推荐调节此参数。
