表面贴装技术HotBarProcess脉冲热压机培训教程FFC热压焊接工艺详解

ffc热压焊接工艺FFC热压焊接工艺FFC（Flat Flexible Cable）是一种柔性电缆，广泛应用于电子产品中的连接线路。

而FFC的焊接工艺中，热压焊接是一种常用的方法。

本文将详细介绍FFC热压焊接工艺的原理、步骤和注意事项。

一、热压焊接原理热压焊接是利用热和压力将焊接材料熔化，并在冷却过程中形成焊接连接的一种焊接方法。

在FFC热压焊接中，焊接头与导体之间的金属层在高温和高压的作用下熔化，形成稳定可靠的焊点连接。

二、热压焊接步骤1. 准备工作：将需要焊接的FFC和焊接头准备齐全，并确保焊接头表面清洁无污染。

2. 设定温度和压力：根据焊接材料的特性，设定适宜的温度和压力，以确保焊接质量。

3. 加热：将FFC和焊接头放置在热压焊接机的加热区域，加热时间根据焊接材料和厚度来确定。

4. 施加压力：加热后，使用机械手或气动装置施加适当的压力，使FFC与焊接头之间的金属层熔化并形成焊点连接。

5. 冷却：在施加压力的同时，冷却系统开始工作，快速降温，促使焊点迅速凝固和固化。

6. 检验：焊接完成后，对焊点进行质量检验，包括焊点的外观、电阻和可靠性等方面的测试。

三、热压焊接注意事项1. 温度和压力的设定应根据具体焊接材料和厚度来确定，过高或过低都会影响焊接质量。

2. 焊接头的表面应保持清洁，避免污染和氧化对焊接质量的影响。

3. 加热时间应控制在适当范围内，过长或过短都会导致焊接质量不稳定。

4. 施加压力时要均匀稳定，过大或过小的压力都会影响焊接质量。

5. 冷却过程应迅速，可以采用冷却系统来加速冷却速度，以确保焊点的凝固和固化。

6. 检验焊点质量时，要注意外观是否完整，电阻是否正常，焊点的可靠性是否达到要求。

总结：FFC热压焊接工艺是一种常用的焊接方法，通过热和压力的作用，将FFC与焊接头形成稳定可靠的焊点连接。

在实施热压焊接时，需要注意温度和压力的设定、焊接头的清洁、加热时间的控制、施加压力的均匀稳定、冷却过程的迅速以及焊点质量的检验。

SMT培训手册上册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识下册SMT操作知识目录六、松下贴片机系列七、西门子贴片机系列八、天龙贴片机系列第一章SMT简介SMT 是Surface mount technology的简写，意为表面贴装技术。

亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。

SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。

那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。

2.可靠性高、抗振能力强。

焊点缺陷率低。

3.高频特性好。

减少了电磁和射频干扰。

4.易于实现自动化，提高生产效率。

5.降低成本达30%~50%。

节省材料、能源、设备、人力、时间等。

采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。

因此，SMT是电子装联技术的发展趋势。

其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。

2.电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。

3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。

4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。

5.电子产品的高性能及更高装联精度要求。

6.电子科技革命势在必行，追逐国际潮流。

SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。

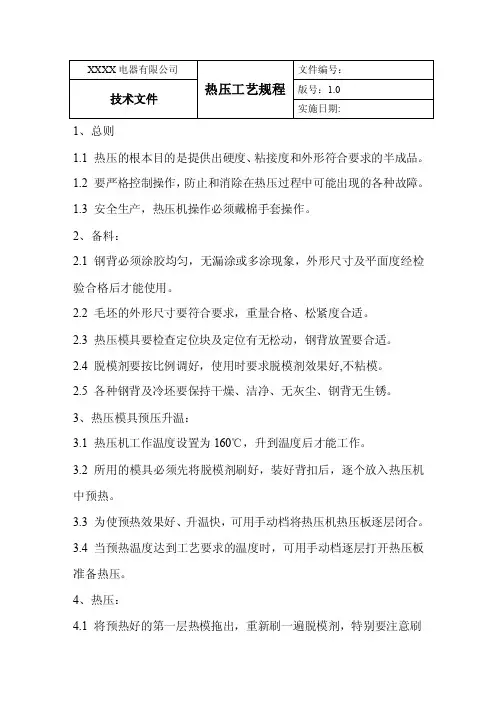

1、总则1.1 热压的根本目的是提供出硬度、粘接度和外形符合要求的半成品。

1.2 要严格控制操作，防止和消除在热压过程中可能出现的各种故障。

1.3 安全生产，热压机操作必须戴棉手套操作。

2、备料：2.1 钢背必须涂胶均匀，无漏涂或多涂现象，外形尺寸及平面度经检验合格后才能使用。

2.2 毛坯的外形尺寸要符合要求，重量合格、松紧度合适。

2.3 热压模具要检查定位块及定位有无松动，钢背放置要合适。

2.4 脱模剂要按比例调好，使用时要求脱模剂效果好,不粘模。

2.5 各种钢背及冷坯要保持干燥、洁净、无灰尘、钢背无生锈。

3、热压模具预压升温：3.1 热压机工作温度设置为160℃，升到温度后才能工作。

3.2 所用的模具必须先将脱模剂刷好，装好背扣后，逐个放入热压机中预热。

3.3 为使预热效果好、升温快，可用手动档将热压机热压板逐层闭合。

3.4 当预热温度达到工艺要求的温度时，可用手动档逐层打开热压板准备热压。

4、热压：4.1 将预热好的第一层热模拖出，重新刷一遍脱模剂，特别要注意刷盖板和热压腔的脱模剂。

4.2 将型号与热压模型号对应的钢背放在底板的定位区中，钢背放置要平稳无晃动。

4.3 将热压模中板盖上，要求中板与两个定位销定位准确，然后放入已压好的同型号冷坯。

4.4 盖上热压模的上盖板，将热压模推入热压机中，热压模在热压机中要居中，推拉把手不防碍热压机板的升降。

4.5 然后双手按动启动按钮，热压机开始工作。

4.6 当第一层热压完成第一个循环后，依据上述工艺依次放入其余5套热压模。

5、出料：5.1当热压机在160℃±15℃时，保压二次（20秒60秒各一次）放气二次在1、2、3、4、5、6、9、10、11、12月，在7、8月放气三次，完成六个循环后可以开始出料。

5.2 按顺序将最先装入的热压模具拖出，揭开上盖板将中板提起，用橡胶锤将热压完成的刹车片从模腔中敲出。

5.3 敲出刹车片是要敲中间防止打偏时将刹车片的上板料碰掉。

热压作业指导热压作业是一种常见的加工工艺，主要用于材料的成型和连接。

本文将详细介绍热压作业的定义、工艺流程、操作要点、常见问题及解决方法等内容，以匡助读者更好地理解和掌握热压作业技术。

一、热压作业的定义热压作业是一种通过施加热力和温度对材料进行塑性变形或者连接的加工工艺。

它主要适合于金属、塑料、陶瓷等材料的成型、焊接、烧结等工艺过程。

二、热压作业的工艺流程1. 准备工作：首先，需要准备好所需的材料和设备，包括热压机、模具、工件等。

同时，对设备进行检查和维护，确保其正常运行。

2. 加热：将工件放置在模具中，并根据工件的材料和要求，设置合适的温度和加热时间。

可以通过电阻加热、感应加热等方式进行加热。

3. 施加压力：在工件达到所需温度后，开始施加压力。

压力的大小根据工件的材料和要求进行调整，普通在工件的塑性变形温度范围内施加。

4. 保持时间：在施加压力后，需要保持一定的时间，以确保工件充分塑性变形或者连接。

保持时间的长短也根据工件的材料和要求进行调整。

5. 冷却：在保持时间结束后，住手施加压力，并进行冷却。

冷却的方式可以是自然冷却或者使用冷却介质进行加速冷却。

6. 取出工件：在工件彻底冷却后，打开热压机，取出工件。

对工件进行检查，确保其质量合格。

三、热压作业的操作要点1. 材料选择：根据工件的要求和使用环境，选择合适的材料进行热压作业。

材料的选择应考虑其热稳定性、塑性变形温度范围等因素。

2. 温度控制：根据工件的材料和要求，合理设置加热温度。

温度过高可能导致材料烧结、氧化等问题，温度过低可能导致工件无法充分塑性变形。

3. 压力控制：根据工件的材料和要求，合理设置施加的压力。

压力过大可能导致工件变形过度、损坏等问题，压力过小可能导致工件连接不坚固。

4. 保持时间控制：根据工件的材料和要求，合理设置保持时间。

保持时间过短可能导致工件塑性变形不充分，保持时间过长可能导致工件过度烧结、变形等问题。

5. 冷却控制：根据工件的材料和要求，合理选择冷却方式和冷却时间。
