脉冲加热处理技术在热压机领域的应用脉冲加热处理技术是一种瞬间加热工艺，通过将电能或热能转化为热量，短时间内将被加工物料表面温度升高到非常高的程度，从而使物料表面发生相应的物理、化学变化。
在热压机领域，脉冲加热处理技术因其快速、高效、节能的特点，已经成为一种受欢迎的加热方式，被广泛应用于各种材料的成型加工，如陶瓷、金属、复合材料等领域。
本文将从脉冲加热技术的原理、技术特点、以及在热压机领域中的应用等方面进行阐述。
一、脉冲加热处理技术的原理（1）脉冲加热处理技术具有快速加热、快速冷却、升温升得快、控温稳定等特点。
（2）脉冲加热处理技术通过选择合适的加热参数，可以精确地控制工件温度的上升速度和温度上限，从而实现更精细、高效的热加工控制。
（3）脉冲加热处理技术可以使加热板能够快速升温到所需要的温度，并且在加热过程中可以通过控温系统实时监测加热板的温度，以达到更准确的控温效果。
（4）脉冲加热处理技术在能源利用上比传统的热加工技术要更加节能，可以最大限度地减少能源浪费。
（1）在陶瓷制品加工中，采用脉冲加热处理技术，能够有效地提高产品的品质，减少产品的变形率、气孔率等。
（2）在金属制品加工中，脉冲加热处理技术可以有效地降低焊接温度，降低金属的应力状态，提高产品的质量。
（4）在模具制造领域，脉冲加热处理技术可以用于提高模具淬火的效率、降低生产成本，有效地提高模具生产效率和质量。
脉冲加热处理技术在热压机领域中的应用前景广阔，通过持续的研究和探索，相信将能够在未来引领更多的热加工领域的应用新方向。
（5）在塑料制品加工中，脉冲加热处理技术在改善产品表面质量、降低生产成本等方面都具有重要的作用。
（6）在电子器件制造方面，脉冲加热处理技术也能够发挥出较好的优势，例如在电子零件的焊接过程中，需要快速加热，并保持一定的温度水平，这方面脉冲加热处理技术可以很好地实现要求。
（7）在汽车制造中，脉冲加热处理技术可以用于和熔接车身件、发动机部件、钢制零部件等的制造、修补和焊接，提高产品的质量和生产效率。

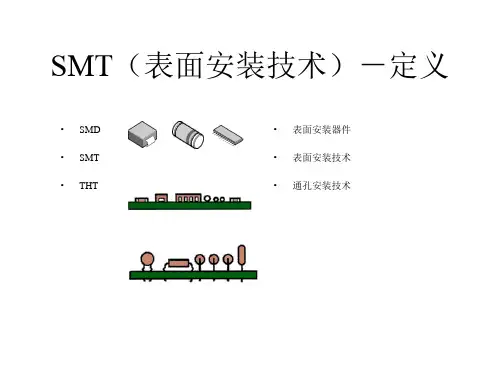

表面组装技术概述一、表面组装技术的概念及其类型表面组装技术，又称表面安装技术或表面贴装技术，用SMT（Surface Mounting Technology）表示。
它是将片式元器件安装在印刷电路板或其它基板表面上，通过波峰焊、再流焊等方法焊接的一种新型的组装技术。
采用表面组装技术，可使电子产品小型化、薄型化、提高装配密度和装配速度，提高产品的质量，降低产品的成本。
表面组装技术包括片式元器件的设计、制造和选用，基板的选择，表面组装方案的制定和设计，印制线路板的设计与制造，粘结剂的点涂，焊膏印刷，片式元器件贴放，贴装部件的焊接，贴装部件的清洗，部件质量的检验和性能测试，部件的返修等。
表面组装技术的内容详见图1-1所示。
性能要求：电气性能、机械性能、稳定性、可靠性、一致性等片式元器件设计技术与制造：选用什么材料、结构形状、焊接端形式、尺寸精度、可焊性、制造技术包装形式：散装（塑料袋）、盒装（料盒）、带装（编带）、盘式。
基板材料、单（多）层印刷电路板、陶瓷、被釉金属、金属聚合物等基板电路图形制作：图形设计、元器件位置、焊盘、焊区间隙、尺寸大小、通孔金属化、测试点等片片式元器件在基板上单面组装式片式元器件和有引线元器件在基板两面混装元组装片式元器件在基板两面组装器多芯片组装件组装粘合剂：环氧树脂系、丙烯系等、用印刷或涂敷方法形成的组装技术材料工艺材料：助焊、清洗剂、阻焊剂、助溶剂表焊料：锡、锡-铅面流动材粘结剂涂敷：丝网印刷、涂布头组料涂敷粘结剂固化：紫外线照射加热、红外线照射加热、超声波加热装焊料涂敷：丝网印刷、涂布头技浸焊术流动焊波峰焊（水平喷流、倾斜喷流）焊接电热、红外线、喷热气、气相饱和蒸汽再流焊用焊料膏法、预焊料膏法顺序式：将印制电路板放在X-Y工作台上，元器件按程序逐个依次贴装上去组装机一次式：可通过模板一次同时将多个元器件贴装到印制电路板上序列式：有多个贴装头，印制电路板从一个工位移动至另一个工位，每个工位贴装一个元器件图1-1 表面组装技术的内容表面组装的类型根据有源器件和无源元件在基板上贴装的情况一般分为三种类型，如图1-2所示。

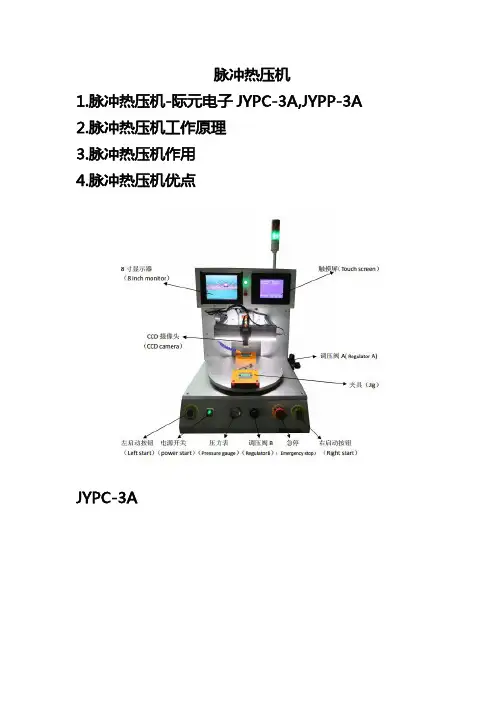

脉冲热压机1.脉冲热压机-际元电子JYPC-3A,JYPP-3A2.脉冲热压机工作原理3.脉冲热压机作用4.脉冲热压机优点JYPC-3AJYPP-3A2.脉冲热压机工作原理工作过程:1.将工件置于夹具(如有需要,可启动真空将其固定)。
2.将夹具送至焊接头下(推拉或转台)。
3.按双手开始键,焊接头下压着工件(开始加热)。
4.温度按输入参数迅速上升及准确恒温,最多可达4个温区(此时焊锡回流)。
5.吹气冷却(焊锡凝固)。
6.焊接头上升(完成)。
发热原理利用一个2000W的变压器产生一个低电压的大电流,通过焊接头令其迅速发热。
脉冲电流就是指电流的ON及OFF频率比例,此脉冲比例越大,电流输出越大,焊接头升温越快。
控制原理:先输入适当的温度参数,上载在高性能的微处理控制器中。
然后在生产过程中,焊接头上之感温线把温度回馈,以每秒钟取样数十次,来控制电流脉冲比例达到恒温精确。
3.脉冲热压机作用脉冲热压机应用在以下产品生产工艺中：1、USB排线焊接、软排线；2、FFC与软性线路板FPC或硬性线路板PCB的焊接；3、TCP与线路板PCB或软性线路板FPC之间的焊接；4、软性线路板FPC与线路板PCB之间的焊接等。
1.Flex to PCB2.TAB to PCB3.Edge Connectors to PCB4.Ribbon Cables to PCB5.PCMCIA Connectors6.Hot Bar Reflow (HBR) SolderingAnd many others…4.脉冲热压机优点脉冲热压机主要应用在不能使用正常SMT＋回流炉进行焊接的器件进行焊接操作，而使用烙铁进行焊接时容易出现焊接外观不一致、不平整，容易出现虚焊以及容易焊坏产品。
而脉冲热压机则不同于恒温烙铁，脉冲热压机在通电瞬间即可达到所要温度，而一旦焊头两端不加电压，瞬间即可达到室温；而且焊头平整，所以焊接出来的外观平整一致，极少出现虚焊不良。
SMT培训手册上册SMT基础知识目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识下册SMT操作知识目录六、松下贴片机系列七、西门子贴片机系列八、天龙贴片机系列第一章SMT简介SMT 是Surface mount technology的简写，意为表面贴装技术。
亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。
SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。
那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。
2.可靠性高、抗振能力强。
焊点缺陷率低。
3.高频特性好。
减少了电磁和射频干扰。
4.易于实现自动化，提高生产效率。
5.降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。
因此，SMT是电子装联技术的发展趋势。
其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。
2.电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。
3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。
4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。
5.电子产品的高性能及更高装联精度要求。
6.电子科技革命势在必行，追逐国际潮流。
SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。

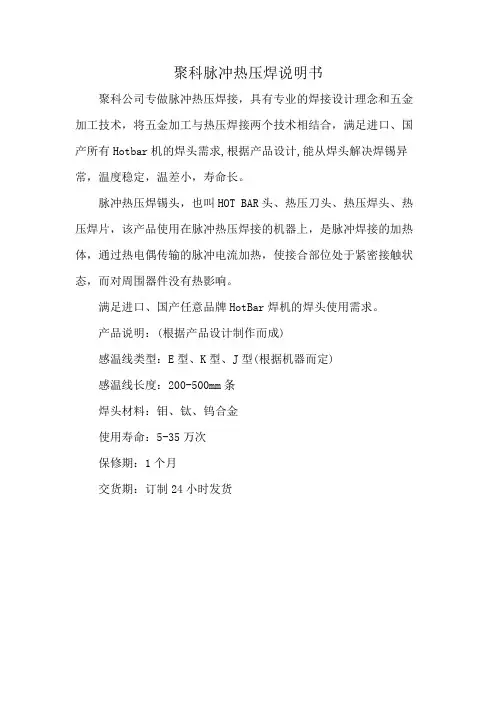

聚科脉冲热压焊说明书
聚科公司专做脉冲热压焊接，具有专业的焊接设计理念和五金加工技术，将五金加工与热压焊接两个技术相结合，满足进口、国产所有Hotbar机的焊头需求,根据产品设计,能从焊头解决焊锡异常，温度稳定，温差小，寿命长。
脉冲热压焊锡头，也叫HOT BAR头、热压刀头、热压焊头、热压焊片，该产品使用在脉冲热压焊接的机器上，是脉冲焊接的加热体，通过热电偶传输的脉冲电流加热，使接合部位处于紧密接触状态，而对周围器件没有热影响。
满足进口、国产任意品牌HotBar焊机的焊头使用需求。
产品说明：(根据产品设计制作而成)
感温线类型：E型、K型、J型(根据机器而定)
感温线长度：200-500mm条
焊头材料：钼、钛、钨合金
使用寿命：5-35万次
保修期：1个月
交货期：订制24小时发货。
FPC FFC自动脉冲热压焊接机热压机哈巴机HOT BAR机当那些不能使用正常SMT＋回流炉进行焊接的器件，使用烙铁进行焊接时容易出现焊接外观不一致、不平整，容易出现虚焊以及容易焊坏产品。
而脉冲热压机则不同于恒温烙铁，脉冲热压机在通电瞬间即可达到所要温度，而一旦焊头两端不加电压，瞬间即可达到室温，而且焊头平整，所以焊接出来的外观平整一致，极少出现虚焊不良。
产品运用：● LCD、PDP、手机等电子产品内的柔性线路板（FPC）、ACF的热压接、焊锡焊接。
●电脑等通信机器内的极细同轴线、线缆、连接口的焊锡焊接。
●数码相机、手机等的CMOS、CCD与FPC板的焊锡焊接。
●继电器、打印机、小型相机等的树脂热压结合。
● PCB和FPC、FFC热压锡焊接。
HB系列热压焊接机的优势：采用直流输出。
焊接电流为脉动直流（且波纹度小），无交流过零不连续加热工件的缺点，热量集中，提高了焊接热效率，对间距小，导热快的工件焊接特别适合，焊接过程稳定、焊接质量显著提高。
同时，电极寿命获得延长。
独特的学习功能，按照建议设定加热参数，可以输出稳定的温度，避免过冲。
不同于传统热压机的档位控制，能量进行细分，并且保持阶段可以微调能量，即使在导热快的工件的焊接时同样有稳定的温度控制。
逆变桥采用软开关技术，减小开关损耗，减小电磁干扰。
具有温度失常、监控值超限、网压超限、过热等故障诊断与报警功能。
四段加热设定，带温度缓升缓降功能，时间宽范围设定（0.3-99s），适用复杂焊接过程需要。
15组参数储存，方便多种焊接品种使用。
中文超大LCD显示，同时显示多种内容,方便操作。
显示各阶段实时的温度。
热电偶的闭环在线反馈控制提高温控的精确度。
断线报警迅速，避免温度失控烧坏工件。
脉冲热压焊原理解释说明以及概述1. 引言1.1 概述本文将对脉冲热压焊原理进行解释和说明，并对其进行概述。
脉冲热压焊是一种常见的焊接技术，它利用脉冲电流和压力来完成金属材料的焊接过程。
本文将详细介绍脉冲热压焊的基本原理、工作过程以及优势与应用等方面内容。
1.2 文章结构文章主要分为五个部分：引言、脉冲热压焊原理、脉冲热压焊的优势与应用、过程参数及控制技术以及结论与展望。
下面将依次介绍每个部分的内容。
1.3 目的本文旨在全面阐述脉冲热压焊的原理和应用，帮助读者了解该焊接技术的基本概念和工作原理，以及它在不同领域中的应用情况。
此外，本文还将介绍相关的控制技术和参数，并对未来发展前景和挑战进行展望，以及对相关行业的影响和意义进行分析。
通过阅读本文，读者可以深入了解脉冲热压焊技术并对其进行综合评估。
以上是“1. 引言”部分的内容，主要介绍了文章的概述、结构以及目的。
本文将围绕脉冲热压焊原理展开，通过深入讲解工作过程、优势与应用、控制技术等方面，旨在帮助读者全面了解该技术并展望其未来发展。
2. 脉冲热压焊原理:2.1 焊接基本原理:脉冲热压焊（Pulse Heat Press Welding, PHPW）是一种通过加热和施加压力来实现金属焊接的方法。
焊接是将两个或更多金属零件连接在一起，形成一个强固的连续体。
传统的热压焊利用连续供电加热以及持续施加压力的方式进行，而脉冲热压焊则采用了脉冲供电和间歇性施加压力的技术。
2.2 脉冲热压焊的定义:脉冲热压焊是一种金属连接方法，它利用脉冲供电和间断性施加压力来实现金属零件之间的牢固连接。
该方法使用快速升温和降温的周期性脉冲，在高温和高压下实现材料表面局部塑性变形，从而使两个或多个金属零件结合在一起。
2.3 工作原理及过程介绍:脉冲热压焊的工作原理基于电阻加热效应。
当通过两个金属零件施加电流时，由于导体电阻产生的热量会使接触处局部升温，形成焊点。
这个焊点在高温和高压下会发生塑性变形，使金属零件结合在一起。
