齿轮材料设计

齿轮材料

齿轮材料及其热处理是影响齿轮承载能力和使用寿命的关键因素，也是影响齿轮生产质量和成本的主要环节。选择齿轮材料及其热处理时，要综合考虑轮齿的工作条件(如载荷性质和大小、工作环境等)、加工工艺、材料来源及经济性等因素，以使齿轮在满足性能要求的同时，生产成本也最低。齿轮用材料主要有钢、铸铁、铜合金

各类材料和热处理的特点及适用条件

调质及表面淬火齿轮用钢的选择

渗碳齿轮用钢的选择

渗氮齿轮用钢的选择

渗碳深度的选择

常用齿轮钢材的力学性能

齿轮工作齿面硬度及其组合的应用举例

齿轮机构及其设计分析

（八）齿轮机构及其设计 1、本章的教学要求 1）了解齿轮机构的类型及应用。 2）了解齿廓啮合基本定律。 3）深入了解渐开线圆柱齿轮的啮合特性及渐开线齿轮的正确啮合条件、连续传动条件等。 4）熟悉渐开线齿轮各部分名称、基本参数及各部分几何尺寸的计算。 5）了解渐开线齿廓的展成切齿原理及根切现象；渐开线标准齿轮的最少齿数；及渐开线齿轮的变位修正和变位齿轮传动的概念。 6）了解斜齿圆柱齿轮齿廓曲面的形成、啮合特点，并能计算标准斜齿圆柱齿轮的几何尺寸。 7）了解标准支持圆锥齿轮的传动特点及其基本尺寸的计算。 8）对蜗轮蜗杆的传动特点有所了解。 2、本章讲授的重点本章讲授的重点是渐开线直齿圆柱齿轮外啮合传动的基本理论和设计计算。对于其他类型的齿轮及其啮合传动，除介绍它们与直齿圆柱齿轮啮合传动的共同特点外，则着重介绍他们的特殊点。 3、本章的教案安排本章讲授12-14学时，安排了六个教案，习题课穿插在课堂教学中进行，其中教案JY8-5(2)可根据学时及专业的不同选讲。此外本章有两个实验：齿轮范成实验和齿轮基本参数测绘。 [教案JY8-1(2) ] 1）教学内容和教学方法本讲的教学内容有：齿轮机构的类型及应用；齿轮的齿廓曲线；渐开线的形成及其特性。 1、齿轮机构的应用及分类齿轮机构是在各种机构中应用最广泛的一种传动机构。它可用来传递空间任意两轴间的运动和动力，并具有功率范围大、传动效率高、传动比准确、使用寿命长、工作安全可靠等特点。齿轮机构的应用既广，类型也多。根据空间两轴间相对位置的不同，齿轮机构的基本类型如下：（1）用于平行轴间传动的齿轮机构外啮合齿轮传动，两轮转向相反；内啮合齿轮传动，两轮转向相同。齿轮与齿条传动。斜齿轮传动。人字齿轮传动。（2）用于相交轴传动的齿轮机构直齿圆锥齿轮传动。曲线圆锥齿轮（又称弧齿圆锥齿轮）能够适应高速重载的要求，故目前也得到了广泛的应用。（3）用于交错轴间传动的齿轮机构交错轴斜齿轮传动。蜗杆传动。准双曲面齿轮传动。

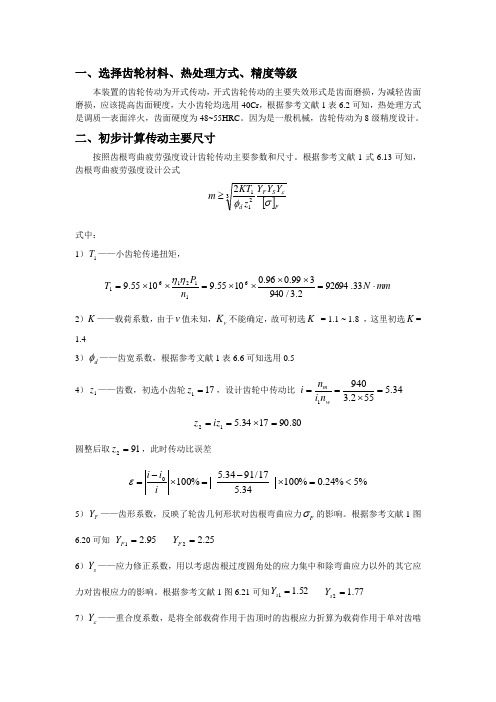

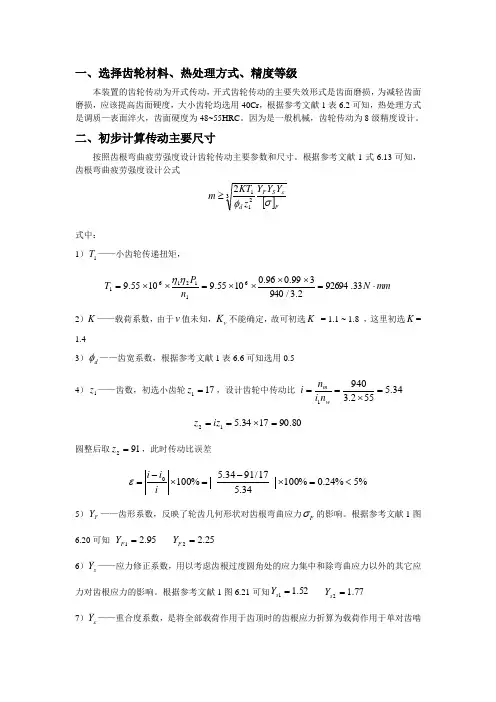

齿轮设计的一般步骤

1、根据负载、以及运动状态（速度、是垂直运动还是水平运动）来计算驱动功率 2、初步估定齿轮模数（必要时，后续进行齿轮强度校核，若在强度校核时，发现模数选得太小，就必须重新确定齿轮模数，关于齿轮模数的选取，一般凭经验、或是参照类比，后期进行安全校核） 3、进行初步的结构设计，确定总传动、以及确定传动级数（几级传动） 4、根据总传动比进行分配，计算出各级的分传动比 5、根据系统需要进行详细的传动结构设计（各个轴系的详细设计），这样的设计一般还在总装图上进行。 6、在结构设计的时候，若发现前期的参数不合理（包括齿轮过大、相互有干涉、制造与安装困难等），就需要及时的返回上面程序重新来过 7、画出关键轴系的简图（一般是重载轴，当然，各个轴系都做一遍当然好），画出各个轴端的弯矩图、转矩图，从而找出危险截面，并进行轴的强度校核 8、低速轴齿轮的强度校核 9、安全无问题后，拆分零件图渐开线圆柱齿轮传动设计程序主要用于外啮合渐开线圆柱标准直齿齿轮传动设计、渐开线圆柱标准斜齿齿轮传动设计和渐开线圆柱变位齿轮传动设计。程序中的各参数和各设计方法符合相关的国家标准，即：渐开线圆柱齿轮基本轮廓（GB/T1356－2001）、渐开线圆柱齿轮模数（GB/T1357－1987等效采用ISO54－1977），以及《渐开线圆柱齿轮承载能力计算方法》（GB/T3480－1997等效ISO6336－1966）、渐开线圆柱齿轮精度（GB/T10095－2001等效ISO1328－1997）。程序根据输入的齿轮传动设计参数和相关设计要求，进行齿轮几何尺寸的计算、齿轮接触疲劳强度校核和弯曲疲劳强度校核的计算，以及相关公差值的计算等。整个设计过程分步进行，界面简洁，操作方便硬齿面齿轮风力发电增速齿轮箱中，其输入轴承受叶片传过来的轴向力、扭矩和颠覆力矩。中间轴上的齿轮承受输入端传过来的力矩和输出端刹车时传过来的刹车力矩。输出轴上的齿轮承受中间轴传过来的扭矩，同时也承受输出端刹车时带来的刹车力矩。一、齿轮箱输入轴、中间轴和输出轴上各种齿轮的受力分析风力发电增速齿轮箱中，其输入轴承受叶片传过来的轴向力、扭矩和颠覆力矩。中间轴上的齿轮承受输入端传过来的力矩和输出端刹车时传过来的刹车力矩。输出轴上的齿轮承受中间

齿轮参数规格标准

齿轮（2模数）标准齿数外径D内径d齿数外径D内径d齿数外径D内径d 18∮40∮3149∮102∮9380∮164∮155 19∮42∮3350∮104∮9581∮166∮157 20∮44∮3551∮106∮9782∮168∮159 21∮46∮3752∮108∮9983∮170∮161 22∮48∮3953∮110∮10184∮172∮163 23∮50∮4154∮112∮10385∮174∮165 24∮52∮4355∮114∮10586∮176∮167 25∮54∮4556∮116∮10787∮178∮169 26∮56∮4757∮118∮10988∮180∮171 27∮58∮4958∮120∮11189∮182∮173 28∮60∮5159∮122∮11390∮184∮175 29∮62∮5360∮124∮11591∮186∮177 30∮64∮5561∮126∮11792∮188∮179 31∮66∮5762∮128∮11993∮190∮181 32∮68∮5963∮130∮12194∮192∮183 33∮70∮6164∮132∮12395∮194∮185 34∮72∮6365∮134∮12596∮196∮187 35∮74∮6566∮136∮12797∮198∮189 36∮76∮6767∮138∮12998∮200∮191 37∮78∮6968∮140∮13199∮202∮193 38∮80∮7169∮142∮133100∮204∮195 39∮82∮7370∮144∮135101∮206∮197 40∮84∮7571∮146∮137102∮208∮199 41∮86∮7772∮148∮139103∮210∮201 42∮88∮7973∮150∮141104∮212∮203 43∮90∮8174∮152∮143105∮214∮205 44∮92∮8375∮154∮145106∮216∮207 45∮94∮8576∮156∮147107∮218∮209 46∮96∮8777∮158∮149108∮220∮211 47∮98∮8978∮160∮151109∮222∮213 48∮100∮9179∮162∮153110∮224∮215 齿距=(D+d)/2+(间隙0.6~1) 2模数=4.5mm 模具人：何永清制表

齿轮机构及其设计(全部习题参考答案)

第5章齿轮机构及其设计 5.1 已知一对外啮合正常齿标准直齿圆柱齿轮123, 1941m mm z ===，z ，试计算这对齿轮的分度圆直径、齿顶高、齿根高、顶隙、中心距、齿顶圆直径、齿根圆直径，基圆直径、齿距、齿厚和齿槽宽。解： ()1212121219357,413123133,1.253 3.753.7530.75,0.55712390572363, 12323129572 3.7549.5,1232 3.75115.557cos2053.563,123cos20a f a a f f b b d mm d mm h mm h mm c mm a mm d mm d mm d mm d mm d mm d =?==?==?==?====?+==+?==+?==?==?==??==??=－－－115.58339.425mm p ==mm π 5.2 已知一正常齿标准直齿圆柱齿轮20,540m mm z α=?==，，试分别求出分度圆、基圆、齿顶圆上渐开线齿廓的曲率半径和压力角。解：分度圆上：0.554010020sin 100sin 2034.20r mm r mm αρα=??====?=o 基圆上： 100cos2093.9700 b b b r r cos mm ααρ=?=??==? = 齿顶圆上：1 1005105cos (/ )26.5 sin 105sin26.546.85a a b a a a a r mm r r r mm αρα-=+=====?=o 5.4 在某项技术革新中，需要采用一对齿轮传动，其中心距144a mm =，传动比2i =。现在库房中存有四种现成的齿轮，已知它们都是国产的正常齿渐开线标准齿轮，压力角都是20°，这四种齿轮的齿数z 和齿顶圆直径a d 分别为： 1a12a23a34a424,=104mm;47,196mm; 48,250mm; 48,200mm. z d z d z d z d ======= 试分析能否从这四种齿轮中选出符合要求的一对齿轮来。解：根据传动比要求，显然齿轮2不合适。又

齿轮几何参数设计计算

第2章渐开线圆柱齿轮几何参数设计计算 2．1 概述渐开线圆柱齿轮设计是齿轮传动设计中最常用、最典型的设计，掌握其设计方法是齿轮设计者必须具备的，对于其它类型的传动也有很大的帮助。在此重点讨论渐开线圆柱齿轮设计的设计技术。 2．2 齿轮传动类型选择直齿（无轴向力）斜齿（有轴向力，强度高，平稳）双斜齿（无轴向力，强度高，平稳、加工复杂） 2．3 齿轮设计的主要步骤多级速比分配单级中心距估算齿轮参数设计齿轮强度校核齿轮几何精度计算 2．4 齿轮参数设计原则（1) 模数的选择模数的选择取决于齿轮的弯曲承载能力，一般在满足弯曲强度的条件下，选择较小的模数，对减少齿轮副的滑动率、増大重合度，提高平稳性有好处。但在制造质量没有保证时，应选择较大的模数，提高可靠性，模数増大对动特性和胶合不利。模数一般按模数系列标准选取，对动力传动一般不小于2 对于平稳载荷：mn=(0.007-0.01)a 对于中等冲击：mn=(0.01-0.015)a 对于较大冲击：mn=(0.015-0.02)a （2）压力角选择 an=20 大压力角（25、27、28、30）的优缺点：

优点：齿根厚度和渐开线部分的曲率半径增大，对接触弯曲强度有利。齿面滑动速度减小，不易发生胶合。根切的最小齿数减小。缺点：齿的刚度增大，重合度减小，不利于齿轮的动态特性。轴承所受的载荷增大。过渡曲线长度和曲率半径减小，应力集中系数增大。小压力角（14.5、15、16、17.5、18）的优缺点：优点：齿的刚度减小，重合度增大，有利于齿轮的动态特性。轴承所受的载荷减小。缺点：齿根厚度和渐开线部分的曲率半径减小，对接触弯曲强度不利。齿面滑动速度增大，易发生胶合。根切的最小齿数增多。（3）螺旋角选择斜齿轮螺旋角一般应优先选取整:10-13. 双斜齿轮螺旋角一般应优先选取:26-33. 螺旋角一般优先取整数，高速级取较大，低速级取较小。考虑加工的可能性。螺旋角增大的优缺点：齿面综合曲率半径增大，对齿面接触强度有利。纵向重合度增大，对传动平稳性有利。齿根的弯曲强度也有所提高（大于15度后变化不大）。轴承所受的轴向力增大。齿面温升将增加，对胶合不利。断面重合度减小。（4）齿数的选择最小齿数要求（与变位有关）齿数和的要求齿数互质要求大于100齿的质数齿加工可能性问题（滚齿差动机构）高速齿轮齿数齿数要求增速传动的齿数要求（5）齿宽和齿宽系数的选择一般齿轮的齿宽由齿宽系数来确定， φa=b/a φd=b/d1 φm=b/mn φa=(0.2-0.4)

第十章齿轮机构及其设计要点

第十章齿轮机构及其设计 1 一个齿轮不同圆上的压力角和模数是否相同？是否都是标准值？ 2 为什么模数值要标准化？ 3 标准为什么规定压力角为20°？ 4 如果齿轮的五个基本参数中，除模数以外其余四个基本参数都相同，齿轮的几何尺寸有何不同？ 5 确定蜗杆头数和蜗轮的齿数要考虑哪些问题？ 6 何谓蜗杆蜗轮机构的中间平面？在中间平面内，蜗杆蜗轮传动相当于什么传动？ 7 确定蜗杆直径系数的目的是什么？的大小对蜗杆蜗轮机构有什么影响？它与蜗杆分度圆直径是什么关系？ 8 何谓圆锥齿轮的背锥和当量齿轮？引入背锥和当量齿轮的目的是什么？当量齿数如何计算？ 9 在直齿圆锥齿轮中何处为标准值？ 10 渐开线标准齿轮是指m、α、*a h、*c均为标准值，且分度圆齿厚齿槽宽的齿轮。 11 渐开线直齿圆柱齿轮与齿条啮合时，其啮合角恒等于齿轮上的压力角。 12 用标准齿条型刀具加工标准齿轮时，刀具的线与轮坯的圆之间作纯滚动。 13 一对渐开线圆柱齿轮传动，其圆总是相切并作纯滚动，而两轮的中心距不一定等于两轮的圆半径之和。 14 一对渐开线标准直齿圆柱齿轮按标准中心距安装时，两轮的节圆分别与其圆重合。 15 用同一把刀具加工m、z、α均相同的标准齿轮和变位齿轮，它们的分度圆、基因和齿距均。 16 正变位齿轮与标准齿轮比较其齿顶高，齿根高。 17 要求一对外啮合渐开线直齿圆柱齿轮传动的中心距略小于标准中心距，并保持无侧隙啮合，此时应采用传动。 18 斜齿圆柱齿轮的齿顶高和齿根高，无论从法面或端面来看都是的。 19一对外啮合斜齿圆柱齿轮的正确啮合条件为。 20 蜗杆的标准模数和标准压力角在面，蜗轮的标准模数和标准压力角在面。 21 直齿锥齿轮的几何尺寸通常都以作为基准。 22 渐开线直齿圆柱齿轮正确啮合的条件是: 。 23 一对直齿圆锥齿轮传动的正确啮合条件是。 24蜗杆蜗轮传动的正确啮合条件是。 25标准渐开线直齿圆锥齿轮的标准模数和压力角定义在端。 26一对渐开线直齿圆柱齿轮啮合传动时，两轮的圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的圆半径之和。 27 共轭齿廓是指一对的齿廓。 28 用齿条刀具加工标准齿轮时，齿轮分度圆与齿条中线，加工变位齿轮时，中线与分度圆。被加工的齿轮与吃条刀具相"啮合"时，齿轮节圆与分度圆。 29 有两个模数、压力角、齿顶高系数及齿数相等的直齿圆柱齿轮，一个为标准齿轮1，另一个为正变位齿轮2，试比较这两个齿轮的下列尺寸，哪一个较大、较小或相等:d b1d b2； d a1d a2；d1d2；d f1d f2；s a1s a2；s1s2。 30标准齿轮除模数和压力角为标准值外，还应当满足的条件是。 31斜齿轮在上具有标准模数和标准压力角。

齿轮系及其设计试题

第11章齿轮系及其设计 I.填空题 1 平面定轴轮系传动比的大小等于；从动轮的回转方向可用方法来确定。 2 所谓定轴轮系是指______，而周转轮系是指_______ 3 在周转轮系中，轴线固定的齿轮称为_____；兼有自转和公转的齿轮称为_____；而这种齿轮的动轴线所在的构件称为_____。 II.判断题 1 定轴轮系的传动比等于各对齿轮传动比的连乘积。（） 2 周转轮系的传动比等于各对齿轮传动比的连乘积。（） 3 行星轮系中若系杆为原动件可驱动中心轮，则反之不论什么情况，以中心轮为原动件时也一定可驱动系杆。（） III.选择题 1 下面给出图示轮系的三个传动比计算式，为正确的。（A ）H H H i ωωωω--= 2112 （B ）H H H i ωωωω--= 3113 (C )H H H i ωωωω--= 3223 IV.计算题 1 在图示轮系中，已知：蜗杆为单头且右旋，转速n 11440= r /min ,转动方向如图示，

其余各轮齿数为：z 240?=，z 220'=，z 330=，z 318'=，z 454?=，试：（1）说明轮系属于何种类型；（2）计算齿轮4的转速n 4；（3）在图中标出齿轮4的转动方向。 2 在图示轮系中，所有齿轮均为标准齿轮，又知齿数z 130=，z 468?=。试问：（1）z 2? ?=，z 3=? （2）该轮系属于何种轮系？ V.问答题 1 在图示轮系中，根据齿轮1的转动方向，在图上标出蜗轮4的转动方向。

VI.计算题 1 在图示的轮系中，已知各轮齿数为zz z z z 1235620=====，已知齿轮1、4、5、7为同轴线，试求该轮系的传动比i 17。 2 在图示万能刀具磨床工作台横向微动进给装置中，运动经手柄输入，由丝杆传给工作台。已知丝杆螺距P=50mm ，且单头。z z 1219==，z 318=，z 420=，试计算手柄转一周时工作台的进给量s 。

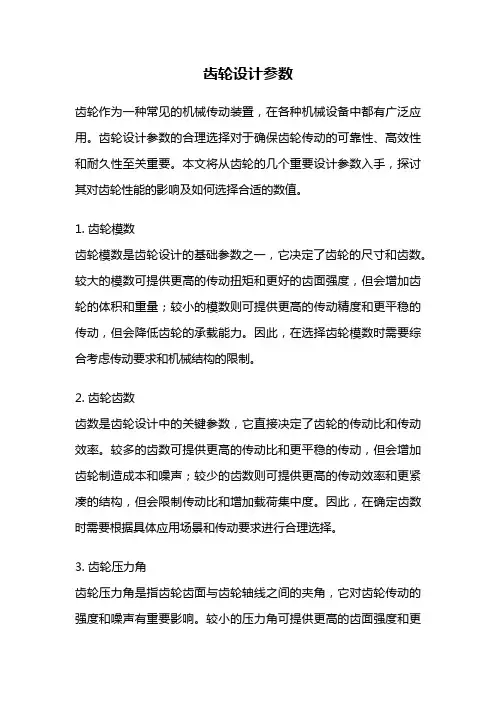

齿轮传动设计参数的选择

齿轮传动设计参数的选择： 1）压力角α的选择 2）小齿轮齿数Z1的选择 3）齿宽系数φd的选择齿轮传动的许用应力精度选择压力角α的选择由《机械原理》可知，增大压力角α，齿轮的齿厚及节点处的齿廓曲率半径亦皆随之增加，有利于提高齿轮传动的弯曲强度及接触强度。我国对一般用途的齿轮传动规定的压力角为α=20o。为增强航空有齿轮传动的弯曲强度及接触强度，我国航空齿轮传动标准还规定了α=25o的标准压力角。但增大压力角并不一定都对传动有利。对重合度接近2的高速齿轮传动，推荐采用齿顶高系数为1～1.2，压力角为16o～18o的齿轮，这样做可增加齿轮的柔性，降低噪声和动载荷。小齿轮齿数Z 1 的选择若保持齿轮传动的中心距α不变，增加齿数，除能增大重合度、改善传动的平稳性外，还可减小模数，降低齿高，因而减少金属切削量，节省制造费用。另外，降低齿高还能减小滑动速度，减少磨损及减小胶合的可能性。但模数小了，齿厚随之减薄，则要降低齿轮的弯曲强度。不过在一定的齿数范围内，尤其是当承载能力主要取决于齿面接触强度时，以齿数多一些为好。闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z 1 =20~40。开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z 1 =17~20。为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z 1≥17。Z 2 =u·z 1 。齿宽系数φ d 的选择由齿轮的强度公式可知，轮齿越宽，承载能力也愈高，因而轮齿不宜过窄；但增大齿宽又会使齿面上的载荷分布更趋不均匀，故齿宽系数应取得适合。圆柱齿轮齿宽系数的荐用值列于下表。对于标准圆柱齿轮减速器，齿宽系数取为

齿轮各参数计算公式

模数齿轮计算公式: 名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z 齿数z z=d/m=πd/p 分度圆直径 d d=mz=da-2m 齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π 齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m 齿顶高ha ha=m=p/π 齿根高hf hf=1.25m 齿高h h=2.25m 齿厚s s=p/2=πm/2 中心距 a a=(z1+z2)m/2=(d1+d2)/2 跨测齿数k k=z/9+0.5 公法线长度w w=m[2.9521(k-0.5)+0.014z] 13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？ 13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角α＝20°处的半径r和曲率半径ρ的大小。 13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少? 13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h ＝22.5 mm，试判断这两个齿轮能否正确啮合传动? 13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角 α＝20°。若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少? 13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角α＝20°，正常齿。试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆

直齿圆柱齿轮设计步骤知识讲解

直齿圆柱齿轮设计 1.齿轮传动设计参数的选择齿轮传动设计参数的选择： 1）压力角α的选择 2）小齿轮齿数Z1的选择 3）齿宽系数φd的选择齿轮传动的许用应力精度选择压力角α的选择由《机械原理》可知，增大压力角α，齿轮的齿厚及节点处的齿廓曲率半径亦皆随之增加，有利于提高齿轮传动的弯曲强度及接触强度。我国对一般用途的齿轮传动规定的压力角为α=20o。为增强航空有齿轮传动的弯曲强度及接触强度，我国航空齿轮传动标准还规定了α=25o的标准压力角。但增大压力角并不一定都对传动有利。对重合度接近2的高速齿轮传动，推荐采用齿顶高系数为1～1.2，压力角为16 o～18 o的齿轮，这样做可增加齿轮的柔性，降低噪声和动载荷。小齿轮齿数Z 1 的选择若保持齿轮传动的中心距α不变，增加齿数，除能增大重合度、改善传动的平稳性外，还可减小模数，降低齿高，因而减少金属切削量，节省制造费用。另外，降低齿高还能减小滑动速度，减少磨损及减小胶合的可能性。但模数小了，齿厚随之减薄，则要降低齿轮的弯曲强度。不过在一定的齿数范围内，尤其是当承载能力主要取决于齿面接触强度时，以齿数多一些为好。闭式齿轮传动一般转速较高，为了提高传动的平稳性，减小冲击振动，以齿数多一些为好，小一些为好，小齿轮的齿数可取为z 1 =20~40。开式（半开式）齿轮传动，由于轮齿主要为磨损失效，为使齿轮不致过小，故小齿轮不亦选用过多的齿数，一般可取z 1 =17~20。为使齿轮免于根切，对于α=20o的标准支持圆柱齿轮，应取z 1≥17。Z 2 =u·z 1 。齿宽系数φ d 的选择

由齿轮的强度公式可知，轮齿越宽，承载能力也愈高，因而轮齿不宜过窄；但增大齿宽又会使齿面上的载荷分布更趋不均匀，故齿宽系数应取得适合。圆柱齿轮齿宽系数的荐用值列于下表。对于标准圆柱齿轮减速器，齿宽系数取为所以对于外捏合齿轮传动φ a 的值规定为0.2，0.25，0.30，0.40，0.50，0.60，0.80，1.0，1.2。运用设计计算公式时，对于标准减速器，可先选定再用上式计算出相应的φ d 值表：圆柱齿轮的齿宽系数φ d 装置状况两支撑相对小齿轮作对称布置两支撑相对小齿轮作不对称布置小齿轮作悬臂布置 φd0.9～1.4（1.2～1.9）0.7～1.15（1.1～1.65）0.4～0.6 注：1）大、小齿轮皆为硬齿面时φ d 应取表中偏下限的数值；若皆为软齿面或仅大齿轮为软齿面时φ d 可取表中偏上限的数值； 2)括号内的数值用于人自齿轮，此时b为人字齿轮的总宽度； 3)金属切削机床的齿轮传动，若传递的功率不大时，φ d 可小到0.2； 4)非金属齿轮可取φ d ≈0.5～1.2。齿轮传动的许用应力齿轮的许用应力[σ]按下式计算式中参数说明请直接点击疲劳安全系数S 对接触疲劳强度计算，由于点蚀破坏发生后只引起噪声、振动增大，并不立即导致不能继续工作的后果，故可取S=S H =1。但是，如果一旦发生断齿，就会引起严重的事故，因此在进行齿根弯曲疲劳强度的计算时取S=S F =1.25~1.5.

齿轮机构及其设计

第十章齿轮机构及其设计本章学习任务：齿廓啮合定律，渐开线齿形，渐开线圆柱齿轮各部分名称和尺寸，渐开线直齿圆柱齿轮机构的啮合传动，其他齿轮机构的啮合特点。驱动项目的任务安排：完善项目中齿轮机构的详细设计。 10.4 其他齿轮机构的啮合特点 10.4.1平行轴斜齿圆柱齿轮机构 1．齿面的形成及啮合特点图10-26 渐开螺旋面的形式图10-27 一对斜齿轮的啮合情况图10-28 斜齿轮齿面接触线如图10-26所示，当发生面S 在基圆柱上相切并作纯滚动时，发生面上一条与基圆柱母线成角的直线KK 在空间所展开的轨迹为斜齿轮的齿廓曲面。从端面上看（垂直于轴线的b β平面）各点的轨迹均为渐开线，只是各渐开线的起点不同而已。由于斜线KK 在其上各点依次和基圆柱相切，因此各切点在基圆柱上形成螺旋线，线上各点为渐开线的起始点，00k k 00k k 它们在空间展开的曲面为渐开螺旋面。角称为基圆柱上的螺旋角。 b β一对平行轴斜齿轮啮合传动时，可以看成发生面（啮合面）分别与两个基圆圆柱相切并作纯滚动，发生面上的斜线KK 分别在两基圆柱上形成螺旋角相同，方向相反的渐开螺旋面，

如图10-27所示。这对齿轮的瞬时接触线即为KK 线，即一对斜齿轮啮合时其接触线为一斜直线。由于一对斜齿轮的轮齿是反向倾斜的（一个左旋，另一个右旋），因此啮合时，是由前端面进入啮合，由后端面退出啮合，其接触线由短变长，再由长变短变化，图10-28为齿轮啮合时从动轮上接触线的情况，这种接触方式使齿轮传动的冲击与振动减小，传动较平稳，故斜齿轮传动适用于高速传动。从端面上看，斜齿圆柱齿轮传动与直齿圆柱齿轮传动相同，啮合线为两基圆内公切线，所以斜齿轮传动能保证准确的传动比。传动过程中，具有啮合角不变及中心距可分性等特点。 2．标准参数及基本尺寸（1）标准参数由于斜齿轮的轮齿倾斜了角，切制斜齿轮时，刀具沿着螺旋线方向b β进刀，此时轮齿的法面参数与刀具的参数一样。因此斜齿轮的标准参数为法面参数，即法面模数，法面压力角，法面齿顶高系数，法面顶隙系数为标准值。 n m n α*an h *n c （2）分度圆柱螺旋角及基圆柱螺旋角与直齿圆柱齿轮一样，斜齿轮的基本尺寸是以其分度圆为基准圆来计算的。斜齿轮分度圆柱上的螺旋线的切线与其轴线所夹之锐角称为分度圆柱螺旋角（简称螺旋角）用表示。与间的关系如图10-29所示，可得： ββb β （10-21） tan tan cos b t ββα= （a ）（b ）图10-29 斜齿轮的螺旋角图10-30 斜齿轮的端面压力角与法面压力角式中，，，其中L 为螺旋线的导程，对同一个斜齿轮而言，任一圆 tan d L πβ=tan b b d L πβ=柱面上螺旋线的导程应相同。斜齿轮的螺旋角是重要的基本参数之一，由于斜齿轮的轮齿倾斜了角，使斜齿轮ββ传动时产生轴向力，越大，轴向力越大。 β（3）法面参数和端面参数从斜齿轮的端面来看，斜齿轮形状与直齿轮相同，因此可按端面参数用直齿轮的计算公式进行斜齿轮基本尺寸的计算。而法面参数为标准值，故需建立法面参数与端面参数之间的关系。 1）模数如图10-29（b ）所示，、分别为斜齿轮法面和端面的齿距。它们之间的n p t p 关系为 cos n i p p β=由于，因此就求得 n n p m π=t t p m π= （10-22） cos n t m m β=

齿轮参数化设计

基于PRO/E的齿轮参数化设计程佳，任大为，翟文进，王硕，高照锋中北大学材料科学与工程学院, 太原（030051） E-mail：mschj19870627@https://www.doczj.com/doc/978595417.html, 摘要：齿轮是广泛应用于各种机械传动的一种常用零件，用来传递动力、改变转速和旋转方向。常见的有直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮、人字齿轮等。文章介绍了基于 PRO/E利用Program实现齿轮参数化设计的方法。根据渐开线生成的原理和理论公式，在方程编辑器中输入笛卡尔坐标方程，从而生成精确的齿轮轮齿渐开线，再据角变位斜齿轮各参数的计算公式,精确创建了齿廓曲线;利用扫描混合和阵列命令创建斜齿轮的轮齿特征。从而使设计人员能方便快捷地实现齿轮的三维特征造型设计以便提高设计效率。关键字：齿轮；PRO/E Program ；参数化 1 引言随着CAD技术的发展，在齿轮设计过程中，越来越广泛地采用三维建模的方法。PRO/E 是被广泛应用的CAD优秀软件，它有强大的三维建模功能。利用PRO/E的二次开发工具模块Program，就可以方便地实现齿轮设计的参数化，从而大大提高设计效率。当用户在PRO/E 中对齿轮进行三维建模时，Program就以程序的形式记录了齿轮的主要设计步骤和尺寸参数列表，用户可以根据需要对程序进行修改。这样只要用户重新运行这个程序并变更齿轮的参数就可以生成新的齿轮，从而使不熟悉三维建模技巧的设计人员也可使用现有的三维齿轮模型进行更新设计，减少繁琐复杂的重复劳动。 2 系统介绍 Pro/Engineer是一个功能定义系统，即造型是通过各种不同设计专用功能来实现，其中包括：筋（Ribs）、槽（ Slots）、倒角（Chamfers）和抽空（Shells）等，采用这种手段来建立形体，对于工程师来说是更自然，更直观，无需采用复杂的几何设计方式。这系统的参数比功能是采用符号式的赋予形体尺寸，不象其他系统是直接指定一些固定数值于形体，这样工程师可任意建立形体上的尺寸和功能之间的关系，任何一个参数改变，其也相关的特征也会自动修正。这种功能使得修改更为方便和可令设计优化更趋完美。参数化设计方法作为一种全新的设计方法现已广泛用于工业界，充分运用Pro/E软件的参数化技术,实现渐开线齿轮的三维参数化建模已广泛应用[2]。 3 参数化齿轮的设计 3.1圆柱斜齿齿轮参数化设计首先，按设计要求确定齿轮的相关参数，如表一所示为斜齿轮各参数：M（法向模数）、 Z (齿数)、AFPH (压力角)、BTA（螺旋角）、W（齿厚）等。表一斜齿圆柱齿轮参数序号名称符号参数值 1 法向模数M 3 2 齿数Z 45 3 压力角AFPH 20

变位齿轮设计

齿轮机构及其设计 > 变位齿轮变位齿轮的意义（1）避免根切现象.切削z

（2）刀具的分度线(中线)与被加工齿轮分度圆相切位置远离轮坯中心一段径向距离xm(m为模数，x 为径向变位系数，简称变位系数)。这样加工出来的齿轮成为正变位齿轮。xm>0，x>0。（3）刀具的分度线靠近轮坯中心移动一段径向距离xm，刀具分度线与轮坯分度圆相割。这样加工出来的齿轮称为负变位齿轮。xm<0，x<0。变位齿轮的基本参数和几何尺寸基本参数：比标准齿轮多了一个变位系数x 几何尺寸（与相同参数的标准齿轮

的尺寸比较）：正变位负变位分度圆直不变不变径基圆直径不变不变齿顶圆直变大变小径齿根圆直变大变小径分度圆齿不变不变距分度圆齿变大变小厚分度圆齿变小变大槽宽顶圆齿厚变小变大根圆齿厚变大变小无侧隙啮合方程变位齿轮传动的中心距与啮合角符合无侧隙啮合要求的变位齿轮传动的中心距a'是这样确定的：

（1）首先由无侧隙啮合方程求得啮合角α': (2)再由求得中心距a' 此中心距a'与标准中心距a之间的差值用ym表示（y称为中心距变动系数）：则可推导得：可见:当x1+x2=0 时, α'=α,a'=a 当x1+x2>0 时, α'>α,a'>a 当xx1+x2<0 时, α'<α,a'0时,如果保证无侧隙安装,而且还要满足隙, 则两轮的齿顶高应各减小。称为齿顶高降低系数,其值为: 这时,齿轮的齿顶高为:
