机械原理齿轮机构及设计

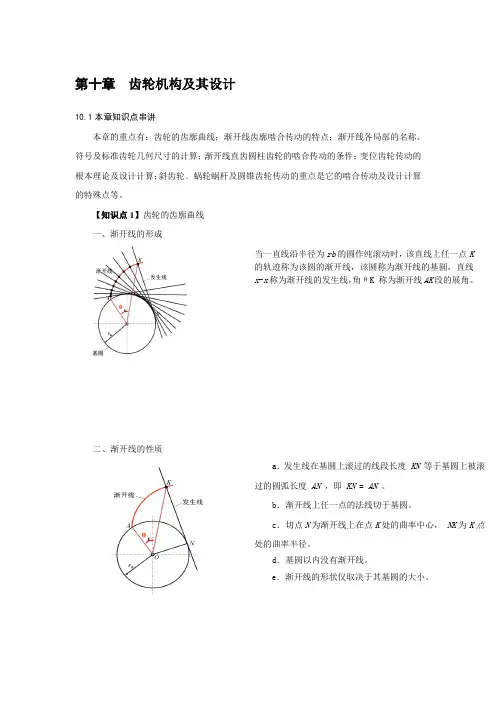

第十章齿轮机构及其设计10.1本章知识点串讲本章的重点有：齿轮的齿廓曲线；渐开线齿廓啮合传动的特点；渐开线各局部的名称、符号及标准齿轮几何尺寸的计算；渐开线直齿圆柱齿轮的啮合传动的条件；变位齿轮传动的根本理论及设计计算；斜齿轮﹑蜗轮蜗杆及圆锥齿轮传动的重点是它的啮合传动及设计计算的特殊点等。

【知识点1】齿轮的齿廓曲线一、渐开线的形成二、渐开线的性质当一直线沿半径为rb的圆作纯滚动时，该直线上任一点K的轨迹称为该圆的渐开线，该圆称为渐开线的基圆，直线x-x称为渐开线的发生线，角θK 称为渐开线AK段的展角。

a．发生线在基圆上滚过的线段长度KN 等于基圆上被滚过的圆弧长度AN，即KN = AN。

b．渐开线上任一点的法线切于基圆。

c．切点N为渐开线上在点K处的曲率中心，NK为K点处的曲率半径。

d．基圆以内没有渐开线。

e．渐开线的形状仅取决于其基圆的大小。

f.同一基圆上任意两条渐开线间的法向距离相等。

【知识点2】渐开线齿廓啮合传动的特点Prr bωωOOKr 2 ′′r 1 NNK ′渐开线齿廓能保证定传动比i O P O Pr r 12122121===ωω渐开线齿廓传动的特点：1．啮合线为定直线，啮合点的轨迹线——内公切线线、公法线三线合一2．啮合角为常数，啮合角：啮合线与过节点P 处两内公切线之所夹锐角。

——它等于两齿轮在节圆上角。

3．可分性【知识点3】渐开线各局部的名称、符号及标准齿轮几何尺寸的计算 一、齿轮各局部的名称及符号二、渐开线标准直齿圆柱齿轮的几何尺寸1．渐开线齿轮的五个根本参数：齿数(z)，模数(m)，分度圆压力角(齿形角)，齿顶高系数ha *，径向间隙系数c *——亦称顶隙系数。

〔1〕齿数(z)齿数根据设计需要确定，如：传动比、中心距要求、接触强度等。

〔2〕模数(m)a. 定义：模数的定义为齿距P 与π的比值，即m= P/πb. 模数的意义确定模数m 实际上就是确定周节p ，也就是确定齿厚和齿槽宽e 。

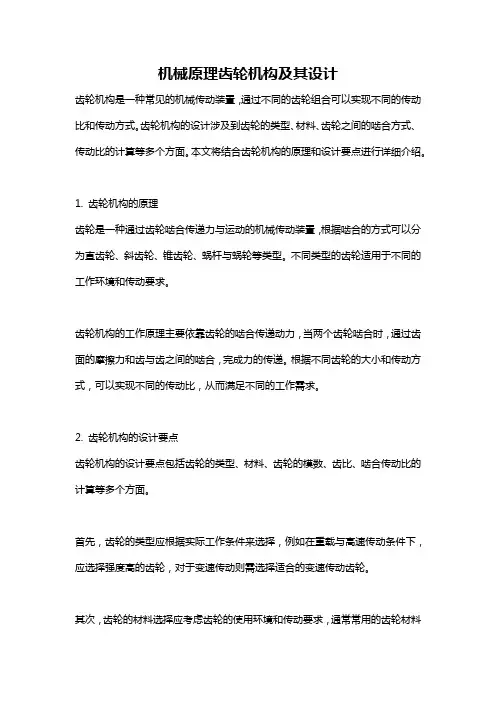

机械原理齿轮机构及其设计齿轮机构是一种常见的机械传动装置，通过不同的齿轮组合可以实现不同的传动比和传动方式。

齿轮机构的设计涉及到齿轮的类型、材料、齿轮之间的啮合方式、传动比的计算等多个方面。

本文将结合齿轮机构的原理和设计要点进行详细介绍。

1. 齿轮机构的原理齿轮是一种通过齿轮啮合传递力与运动的机械传动装置，根据啮合的方式可以分为直齿轮、斜齿轮、锥齿轮、蜗杆与蜗轮等类型。

不同类型的齿轮适用于不同的工作环境和传动要求。

齿轮机构的工作原理主要依靠齿轮的啮合传递动力，当两个齿轮啮合时，通过齿面的摩擦力和齿与齿之间的啮合，完成力的传递。

根据不同齿轮的大小和传动方式，可以实现不同的传动比，从而满足不同的工作需求。

2. 齿轮机构的设计要点齿轮机构的设计要点包括齿轮的类型、材料、齿轮的模数、齿比、啮合传动比的计算等多个方面。

首先，齿轮的类型应根据实际工作条件来选择，例如在重载与高速传动条件下，应选择强度高的齿轮，对于变速传动则需选择适合的变速传动齿轮。

其次，齿轮的材料选择应考虑齿轮的使用环境和传动要求，通常常用的齿轮材料有合金钢、铸铁、黄铜等。

再者，齿轮的模数和齿比的确定是齿轮设计的重要环节。

模数是齿轮上的参数，表示齿轮齿数与分度圆直径的比值，齿轮的模数决定了啮合齿轮的大小、齿数等参数，齿比是用来描述两个啮合齿轮的传动比，齿比的大小决定了齿轮的传动性能。

最后，计算齿轮的啮合传动比也是齿轮设计的重要环节，通过合理计算齿轮的传动比，可以满足不同工作条件下的传动要求。

3. 齿轮机构的设计流程齿轮机构的设计流程包括确定传动要求、选择齿轮类型、计算传动比、确定齿轮材料、确定齿轮的模数和齿比、确定齿轮的材料和热处理方式、进行齿轮的结构设计等多个环节。

首先，确定传动要求是齿轮机构设计的基础，根据实际工作条件和传动要求来确定齿轮机构的传动比和齿轮类型。

其次，选择合适的齿轮类型，根据传动要求选择合适的齿轮类型，例如在高速传动条件下选择强度高的齿轮，在变速传动条件下选择适合的变速传动齿轮。

一、教案基本信息机械原理课程教案—齿轮机构及其运动设计课时安排：2学时教学目标：1. 了解齿轮机构的基本概念和分类。

2. 掌握齿轮的啮合条件和传动比计算。

3. 能够分析齿轮机构的运动设计。

教学方法：1. 讲授：讲解齿轮机构的基本概念、分类和啮合条件。

2. 案例分析：分析齿轮机构的运动设计实例。

3. 互动讨论：引导学生探讨齿轮机构设计中的关键问题。

教学内容：1. 齿轮机构的基本概念和分类2. 齿轮的啮合条件3. 传动比计算4. 齿轮机构的运动设计5. 齿轮机构设计实例分析二、教学过程1. 导入：通过展示齿轮机构的图片，引导学生思考齿轮机构在机械系统中的应用和重要性。

2. 讲解齿轮机构的基本概念和分类：解释齿轮机构的特点、工作原理和分类。

3. 讲解齿轮的啮合条件：介绍齿轮啮合的基本条件，如齿数、模数、压力角等。

4. 讲解传动比计算：解释传动比的定义和计算方法，引导学生理解传动比在齿轮机构中的作用。

5. 案例分析：分析齿轮机构的运动设计实例，如减速器和变速器的设计。

6. 互动讨论：引导学生探讨齿轮机构设计中的关键问题，如啮合条件、传动比选择等。

三、教学评估1. 课堂提问：通过提问了解学生对齿轮机构的基本概念和分类的理解。

2. 作业布置：布置有关齿轮啮合条件和传动比计算的练习题，巩固所学知识。

3. 课程报告：要求学生分析一个齿轮机构的运动设计实例，评估其设计合理性。

四、教学资源1. 教材：机械原理教材相关章节。

2. 图片：齿轮机构的图片。

3. 视频：齿轮机构的运动原理视频。

4. 练习题：相关齿轮啮合条件和传动比计算的练习题。

五、教学延伸1. 深入学习其他齿轮机构的分类，如蜗轮蜗杆机构、行星齿轮机构等。

2. 研究齿轮机构的运动仿真，深入了解其运动特性和性能。

3. 探索齿轮机构在实际工程应用中的设计和优化方法。

六、教学过程7. 讲解齿轮机构的运动设计：介绍齿轮机构运动设计的方法和步骤，包括运动传递分析、齿轮尺寸计算等。

机械原理课程教案—齿轮机构及其运动设计一、教学目标：1. 知识与技能：（1）理解齿轮机构的定义、分类和应用；（2）掌握齿轮的基本参数和计算方法；（3）学会分析齿轮机构的运动特性；（4）能够设计简单的齿轮传动系统。

2. 过程与方法：（1）通过实例分析，掌握齿轮机构的结构特点；（2）利用图表和计算公式，分析齿轮机构的运动规律；（3）运用设计软件或手绘，完成齿轮传动系统的设计。

3. 情感态度与价值观：（1）培养学生对机械原理学科的兴趣和热爱；（2）培养学生动手实践能力和创新精神；（3）使学生认识到齿轮机构在工程中的重要性。

二、教学内容：1. 齿轮机构的定义、分类和应用；2. 齿轮的基本参数和计算方法；3. 齿轮机构的运动特性分析；4. 齿轮传动系统的设计方法。

三、教学重点与难点：1. 教学重点：齿轮机构的特点、应用、基本参数计算、运动特性分析、设计方法。

2. 教学难点：齿轮机构的运动特性分析，齿轮传动系统的设计方法。

四、教学准备：1. 教学材料：教材、课件、模型、设计软件等；2. 教学工具：投影仪、计算机、绘图板等。

五、教学过程：1. 导入新课：通过展示实例图片，引导学生了解齿轮机构的应用，激发学生兴趣。

2. 知识讲解：讲解齿轮机构的定义、分类和应用，引导学生掌握齿轮机构的基本概念。

3. 参数计算：讲解齿轮的基本参数和计算方法，让学生学会如何计算齿轮的参数。

4. 运动分析：分析齿轮机构的运动特性，让学生理解齿轮机构的运动规律。

5. 设计实践：运用设计软件或手绘，让学生完成齿轮传动系统的设计。

6. 课堂讨论：引导学生探讨齿轮机构在实际工程中的应用，提高学生的实践能力。

六、教学评估：1. 课堂问答：通过提问方式检查学生对齿轮机构基本概念的理解程度。

2. 练习题：布置相关练习题，检查学生对齿轮参数计算和运动分析的掌握情况。

3. 设计作业：评估学生对齿轮传动系统设计方法的掌握，通过评阅设计方案和计算过程进行。
