CRTSⅠ型双块式无砟轨道施工工艺及质量控制要点摘要：无砟道床的出现及广泛应用，促使现代化铁路轨道舒适度、平顺性与安全性更佳。
CRTSⅠ型双块式无砟轨道由于其一次性成型快、运营条件好等优势受到了诸多铁路施工企业的青睐。
但是具体施工中施工空间较为狭窄、施工装备复杂多样、现场组织工作难度大，所以必须认真把控各环节施工技术要点，加强施工质量控制，保证CRTSⅠ型双块式无砟轨道施工效果满足铁路工程建设标准。
鉴于此，本文依据新建川南城际铁路自贡至宜宾线站前工程ZYZQ-2标无砟轨道工程，着重分析桥梁段CRTSⅠ型双块式无砟轨道施工工艺及质量控制要点，旨在能推动我国高速铁路行业的长足稳健发展。
关键词：CRTSⅠ型；双块式；无砟轨道；施工工艺；控制要点1CRTSⅠ型双块式无砟轨道底座板（桥梁段）施工工艺及控制要点要提升CRTSⅠ型双块式无砟轨道最终施工质量，底座板施工前要提前做好准备工作，包括以下几点：一是无砟轨道底座板施工前线下沉降观测初评必须完成；二是CPⅢ控制网测量评估完成；三是线下单位工程验收完成；四是梁面交接验收完成；五是桥梁接触网、预埋槽道等接口工程验收完成；六是设计文件审核完成；七是原材料及其试验、配合比审批完成；八是施工方案、作业指导书、开工报告审批完成；九是检测及测量仪器进场并检定合格，精度满足规范要求；十是设备工装进场、验收合格；十一是劳动力进场，教育培训合格；十二是龙门吊经当地主管部门检验合格并取得合格证书，特种作业人员持证上岗。
确保方案是基于现场实际情况编制，所有施工人员都能够明确各项施工标准要求，熟练掌握CRTSⅠ型双块式无砟轨道施工技术要点。
与此同时施工单位还需站在全过程与系统化管理角度，树立工程质量整体管控意识，科学规划CRTSⅠ型双块式无砟轨道施工工序和施工流程，为后续施工作业的有序顺利开展奠定良好的基础保障。
底座板施工程序为：测量放样→基面凿毛→梁面剪力筋安装→底座板钢筋安装→模板安装→伸缩缝装置安装→混凝土浇筑→模板拆除→混凝土养护1.1 测量放样测量仪器精度要求，全站仪精度不应低于（2”、2mm+2ppm），水准仪精度不低于3mm/km，CPIII控制点不宜少于3对，曲线段标高按设计给定的超高值控制，缓和曲线标高应采用内差法计算。

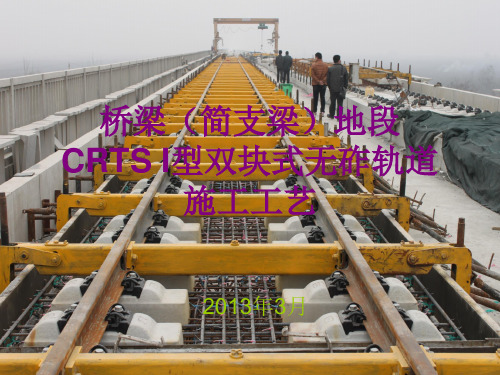

![桥梁地段CRTSI型双块式无砟轨道施工工艺[详细]](https://img.taocdn.com/s1/m/c1c2c8d6f5335a8103d22098.png)
CRTSⅠ型双块式无砟轨道轨排法施工工艺工法1 前言1.1 工艺工法概况高速铁路CRTSⅠ型双块式无砟轨道一般采用轨排法施工，施工时利用工具轨与轨道扣件、双块式轨枕、螺杆精调器和轨向锁定装置等组成临时轨排，通过支撑在钢轨上的螺杆精调器进行高程和水平调整，利用轨向锁定装置调整并固定轨向。
精调后浇筑混凝土，形成无砟轨道整体道床。
1.2 工艺原理本工法是以人工布设轨枕，利用门式起重机或吊车将工具轨吊装在布设好的轨枕承轨台上，拧紧扣件形成轨排，使用双向螺杆精调器和轨向锁定装置调整轨排，经过轨道人工粗调和仪器精调，最后浇筑混凝土成型道床板。
2 工艺工法特点1 施工工艺简单，便于操作。
2 一次性工装投入量少，钢轨、模板等周转材料利用空间大。
3 施工灵活性大，可以投入多套工装多工作面施工。
4 施工噪音小、污染少、对周围环境影响小。
5 施工效率高、缩短作业循环时间。
3 适用范围本工艺工法适用于高速铁路CRTSⅠ型双块式无砟轨道施工。
当Ⅱ型双块式轨道施工工期紧张时也可借鉴采用。
4 主要引用标准1 《高速铁路设计规范（试行）》（TB10621）。
2 《铁路混凝土结构耐久性设计规范》（TB10005。
3 《高速铁路工程测量规范》（TB10601）。
4 《客运专线铁路双块式无砟轨道双块式轨枕暂行技术条件》（科技基[2008]74号）。
5 《铁路工程建设通用参考图铁路综合接地系统》（通号（2009）9301）。
6 《高速铁路轨道工程施工质量验收标准》（TB10754）。
5 施工方法底座（支承层）施工完成后清理表面杂物，放样道床板中心线及轨枕边线，绑扎底层钢筋，人工散枕，安装扣件及工具轨完成轨排组装，利用起道器支立轨排，安装螺杆精调器，绑扎上层钢筋，之后对轨排进行粗调及安装纵横向模板，焊接地钢筋，检测接地电阻值，轨排精调，混凝土浇筑和收面，松扣件，混凝土养护，最后对轨道工后数据进行采集，拆卸模板、精调器和工具轨等，开始下一循环作业。
高速铁路CRTSI型双块式无砟轨道轨排框架法施工技术详解本文旨在详细介绍《高速铁路CRTSI型双块式无砟轨道轨排框架法施工技术详解》的背景和目的。
高速铁路在现代交通领域发挥着至关重要的作用。
为了确保高速铁路的安全可靠运营，需要采用先进的轨道技术。
其中，无砟轨道是一种重要的技术之一，它具有减震、降噪、舒适等优势，同时也能提升列车的运行速度和运行稳定性。
本文的目的是详解高速铁路CRTSI型双块式无砟轨道轨排框架法的施工技术。
通过深入探讨施工技术的原理、步骤和注意事项，旨在帮助相关从业人员全面了解该技术，并能够正确、高效地进行施工工作。
CRTSI型双块式无砟轨道轨排框架法是一种用于施工高速铁路的方法。
该技术使用双块式无砟轨道轨排框架，将轨道轨排固定在框架上，以提供稳定的结构支撑。
定义CRTSI型双块式无砟轨道轨排框架法是一种特殊的轨道建设方法。
它使用的框架结构能够提供稳定的支撑，确保轨道轨排在高速列车运行时不会出现移位或变形。
优点CRTSI型双块式无砟轨道轨排框架法具有以下优点：结构稳定：使用框架结构可以提供稳定的支撑，确保轨道轨排不会受到外力影响而移位或变形。
施工简便：框架结构可以事先制作，施工时只需将轨道轨排安装在适当的位置，简化了施工过程。
减少材料浪费：由于使用框架结构，轨道轨排可以更有效地利用，减少了材料的浪费。
适用范围CRTSI型双块式无砟轨道轨排框架法适用于以下场合：高速铁路建设：该技术是为高速铁路建设而设计，适用于高速列车运行的轨道轨排。
稳定要求高的场所：由于其框架结构能提供稳定的支撑，适用于对稳定性要求高的场所。
节约材料的需求：使用框架结构可以减少材料浪费，适用于需要节约材料的工程。
以上是CRTSI型双块式无砟轨道轨排框架法的定义、优点和适用范围的详解。
本部分将详细描述CRTSI型双块式无砟轨道轨排框架法的施工步骤，包括地基处理、图纸制定、设备准备、施工测量、组装安装等。
1.地基处理在开始施工前，首先需要对地基进行处理。
