银湖时代4#楼（1～15层）结构实体检测方案2019年2月26日金拓·银湖时代4#楼（1～15层）结构实体检测方案一、结构现场检测工程概况一览表二、检测项目、方法及确定原则结构实体检测内容主要包括：混凝土强度、钢筋保护层厚度、混凝土楼板厚度、剪力墙、楼板的钢筋间距和填充墙砌体植筋锚固力等。

（1）混凝土强度检测应涵盖所有设计强度等级。

混凝土设计强度等级C50及以上的所有竖向构件采用钻芯法检测，混凝土设计强度等级C45及以下的所有竖向构件和横向构件采用回弹法检测，地下室、首层和顶层必须检测。

回弹法检测时要求测区表面为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。

（2）钢筋保护层厚度可采用电磁感应法或剔凿法检测，对非悬挑梁板类构件应各抽取构件数量的2％且不少于5个构件进行检验；对悬挑梁应抽取构件数量的5％且不少于10个构件进行检验，当悬挑梁数量少于10个时，应全数检验；对悬挑板应抽取构件数量的10％且不少于20个构件进行检验，当悬挑板数量少于20个时，应全数检验；对选定的梁构件应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。

对每根钢筋应选择有代表性的不同部位量测3点取平均值。

（3）混凝土楼板厚度可采用电磁感应法或钻芯法检测，检测楼板应按有代表性的自然间抽取1％且不应少于3间，每块板检测三个点，悬挑板取距离支座0.1m处，沿宽度方向取包括中心位置在内的随机3点取平均值；其他楼板，在同一对角线上量测中间及距离两端各0.1m处，取3点平均值。

（4）钢筋间距检测采用电磁感应法，楼板X向、Y向钢筋间距及剪力墙水平分布钢筋和竖向分布钢筋间距。

检测楼层数量不少于建筑总楼层的30％，每楼层检测构件数量不少于该层构件总数的10%，且不少于三个；（5）填充墙砌体植筋锚固力检测采用非破坏性检验方法,按检验批抽检锚固钢筋样本最小容量进行检测。

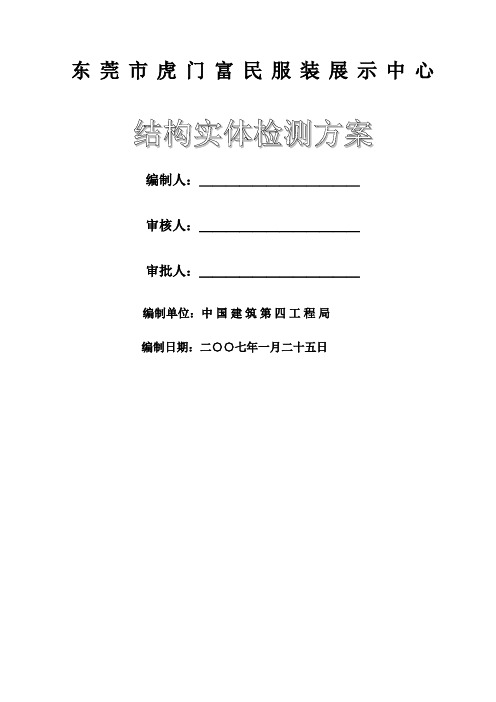

东莞市虎门富民服装展示中心编制人：＿＿＿＿＿＿＿＿＿＿＿＿审核人：＿＿＿＿＿＿＿＿＿＿＿＿审批人：＿＿＿＿＿＿＿＿＿＿＿＿编制单位：中国建筑第四工程局编制日期：二○○七年一月二十五日目录1.工程概况1.1.各部位混凝土设计标号号地下室底板、地下室侧壁、水池等有防水要求的部位，混凝土抗渗等级S8。

1.2.楼板设计厚度部位地下三层底板地下二层底板楼板厚度设计厚度(mm) 1000 700300、200、180、1201.3.钢筋保护层厚度部位地下室底板及柱、墙迎水面地下室底板面筋梁柱板、墙保护层厚度(mm)50 25 25 30 15 2.编制说明及依据2.1.编制说明“百年大计，质量第一”，为确保工程质量，须在施工过程中做好结构实体检测工作，特编写此此方案。

2.2.编制依据编制依据主要有但不限于以下合同、规范及标准等：广东东莞市富民服装展示中心工程承包合同、及施工用图纸等；【建筑工程施工质量验收统一标准】（GB5020300-2001）【混凝土结构工程质量验收规范】(GB50204-2002)【工程测量规范】（GB50026-93）【混凝土强度检验评分标准】（GBJ107）【回弹法检测混凝土抗压强度技术规程】(JGJ/T23-2001)【混凝土质量控制标准】（GB50164）【东莞市虎门富民服装展示中心施工组织设计】；【建筑施工手册】第四版；工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。

3.结构实体检测对涉及混凝土结构安全的重要部位应进行结构实体检测。

结构实体检测应在监理工程师（建设单位项目专业负责人）见证下，由施工项目、生产经理技术总工组织实施，承担结构实体检验的实验室应具有相应的资质。

结构实体检验的内容应包括：混凝土强度：同条件试块强度、回弹强度；混凝土楼板厚度；钢筋保护层厚度；结构实测实量。

当未能取得同条件养护试件强度、同条件养护试件被判为不合格或钢筋保护层厚度不满足要求时，应委托具有相应资质等级的检测机构按国家有关标准的规定进行检测。

C6#~C10#楼工程结构实体检测方案施工单位：监理单位：建设单位：检测单位：山东省建筑工程质量监督检验测试中心编制日期：目录一、编制依据： (3)二、工程概况 (3)三、结构实体检测部位及内容： (4)四、结构实体砼强度检测 (5)五、结构实体钢筋保护层厚度检测 (7)六、结构尺寸偏差及结构位置检测 (9)一、编制依据：1、《混凝土结构工程施工质量验收规范》 GB50204-20152、《混凝土强度检验评定标准》 GB/T501073、《普通混凝土力学性能试验方法标准》 GB/T500814、《混凝土中钢筋检测技术规程》 JGJ/T152-20085、济南市城乡建设委员会关于贯彻国家标准规范建筑工程结构实体检验工作有关事项的通知济建质安监字〔2015〕5号6、济南市工程质量与安全生产监督站关于明确建筑工程结构实体检验工作有关问题的通知济建质安站字〔2015〕32号7、建筑工程冬期施工规程 JGJT 104-2011二、工程概况2.1工程概况：C6#楼~C10#楼位于位于济南市长清大学科技园丁香南路。

C6#~C10#楼及L4#连廊、L5#连廊共七个单体。

C6#至C10#楼属二类多层公共建筑，地上六层的学生公寓；L4#、L5#为单层连廊。

学生公寓楼单体建筑面积：C6#楼~C10#楼单体建筑面积2831.85m2；建筑物层高 3.0米；L4#连廊及L5#连廊建筑面积：203.20m2；总建筑面积14565.65㎡。

结构形式为独立基础结构，框架结构，结构抗震等级：四级。

建设单位为山东管理*学院，监理单位为山东省*咨询服务中心，由施工单位*集团总公司承建。

本工程计划开工日期：2015年10月1日，竣工日期：2016年6月30日，总工期为274日历天。

2.2不同部位砼强度设计要求及结构构件其他设计要求：不同部位砼强度设计要求：结构构件其他设计要求：2.3根据混凝土结构子分部工程对结构实体检验要求。

经建设、监理单位批准委托山东省建筑工程质量监督检验测试中心作为该单体的结构实体检验第三方检测机构。

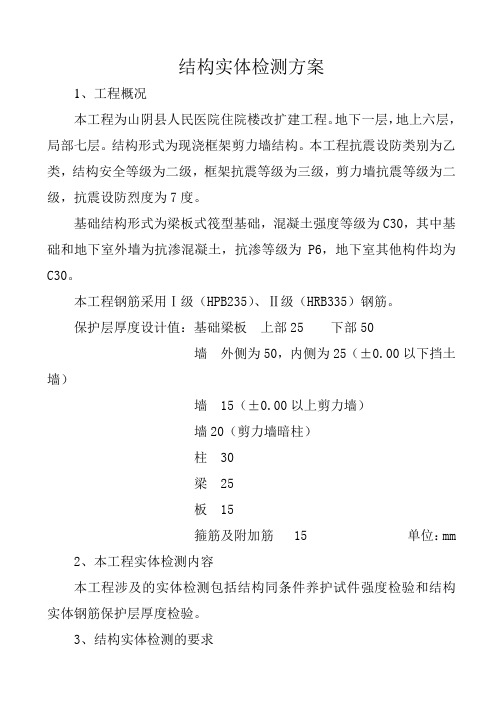

结构实体检测方案1、工程概况本工程为山阴县人民医院住院楼改扩建工程。

地下一层，地上六层，局部七层。

结构形式为现浇框架剪力墙结构。

本工程抗震设防类别为乙类，结构安全等级为二级，框架抗震等级为三级，剪力墙抗震等级为二级，抗震设防烈度为7度。

基础结构形式为梁板式筏型基础，混凝土强度等级为C30，其中基础和地下室外墙为抗渗混凝土，抗渗等级为P6，地下室其他构件均为C30。

本工程钢筋采用Ⅰ级（HPB235）、Ⅱ级（HRB335）钢筋。

保护层厚度设计值：基础梁板上部25 下部50墙外侧为50，内侧为25（±0.00以下挡土墙）墙 15（±0.00以上剪力墙）墙20（剪力墙暗柱）柱 30梁 25板 15箍筋及附加筋 15 单位：mm2、本工程实体检测内容本工程涉及的实体检测包括结构同条件养护试件强度检验和结构实体钢筋保护层厚度检验。

3、结构实体检测的要求3.1 同条件养护试件的留置方式和取样数量及其检测3.1.1同条件养护试件所对应的结构构件或结构部位，应由监理（建设）、施工等各方共同选定。

3.1.2 对混凝土结构工程中的各部位、各混凝土强度等级，均应留置同条件养护试件。

3.1.3 同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确定，不宜少于10组，且不应少于3组。

3.1.4 同条件养护试件与对应结构部位同条件养护，日平均气温累计达到600℃时检测其强度值。

养护龄期不应小于14天，也不宜大于60天。

3.1.5 本工程同条件养护试件的各强度值以混凝土设计强度值分类进行评定，评定标准参考《混凝土强度检验评定标准》GBJ107—88乘以系数1.10进行评定。

3.2钢筋保护层厚度检测的结构部位、数量要求及其允许偏差3.2.1钢筋保护层厚度检验的结构部位，应由监理（建设）、施工等各方根据结构构件的重要性共同选定。

3.2.2 对梁类、板类构件，应各抽取构件数量的2%，且不少于5个构件进行检验；当有悬挑构件时，抽取的构件中悬挑梁类、板类构件所占的比例均不宜少于50%。

结构实体检测专项施工方案编制：日期：年月日初审：日期：年月日审核：日期：年月日批准：日期：年月日目录第一节工程概况 (1)第二节编制依据 (1)第三节结构实体检测要求 (1)第四节结构实体混凝土强度检验 (2)第五节结构实体钢筋保护层厚度检验 (4)第六节楼板厚度检测 (5)第七节现场检测 (6)第八节****** 项目结构实体检测抽检数量统计表 (7)第一节工程概况******** 施工总承包工程位于*** 市*** 区*** 街道，****** 区域内，*** 路以北，*** 路以东；地理位置优越，交通便利，建筑用地面积******m 2，总建筑面积*******m 2；设计合理使用年限为50 年，框架结构；本建筑属于 1 类高层综合建筑；建筑抗震设防烈度为7 度，建筑结构安全等级为二级；建筑物耐火等级为一级，建筑物屋面防水等级为Ⅱ级、地下室防水等级为Ⅱ级、地下室电气设备用房为Ⅰ级，地下室人防工程等级为甲类核6级常 6 级；****** 工程具体位置参见附图。

第二节编制依据1)《混凝土结构工程施工质量验收规范》GB50204-2015；2)《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011)；3)《高强混凝土强度检测技术规程》(JGJ/T294-2013)；4)《混凝土中钢筋检测技术规程》( JGJ/T152-2008)；5)《钻芯法检测混凝土强度技术规程》CECS03∶2007;6)《建筑结构检测技术标准》( GB50344-2004)；7)****** 主体结构设计图纸及相关条文规定；8)工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件；9)国家、*** 省和*** 市的其它现行相关规范、规程。

第三节结构实体检测要求3.1对涉及混凝土结果安全的有代表性的部位应进行结构实体检验。

结构实体检验应包括混凝土强度、钢筋保护层厚度、楼板厚度及合同约定的项目；必要时可检验其他项目。

目录表1、工程概况2、编制依据3、编制目的4、结构实体质量预控措施5、结构实体检验6、结构实体检验不合格处理7、结构实体检验完整资料整理结构实体检验实施方案一、工程概况许东村“ 133”城中村改造一期工程1＃楼位于南中环路以北,许坦东街以南,太行路以东.建筑面积26774.88 m2。

建筑层数：地上18层、地下1层。

二、编制依据1、业主提供的结构施工图。

2、《建筑工程施工质量验收统一标准》GB50300-20013、《混凝土工程施工质量验收规范》GB50202—2002。

三、编制目的为了保证结构实体工程的科学管理，精心施工,确保结构优质、高速、安全、文明地完成建设任务。

四、结构实体质量预控措施1、坚持了“验评分离、强化验收、完善手段、过程控制”的指导原则。

在生产控制和合格控制的全过程质量控制，健全质量管理体系、施工质量控制和质量检验制度；经过批准的施工组织设计和施工技术方案。

以便在施工过程中有效运行。

2、资料方面预控措施：①、工程施工检验批的划分：1）、把整个工程划分为单位工程;2）﹑基础结构施工检验批的划分：根据设计院提供的图纸资料，以及结构中采用的施工工艺，确定主体工程每层划分为1~28轴和29~55轴两个检验批。

②、资料检查，包括原材料、构配件和器具等的产品合格证（中文质量合格证明文件、规格、型号及性能检测报告等)及进场复验报告、施工过程中重要工序的自检和交接检记录、抽样检验报告、见证检测报告、隐蔽工程验收记录等。

检验批验收的内容包括按规定的抽样方案进行实物检查和资料检查。

本条列出了实物检查的方式和资料检查的内容。

检验批合格质量应符合下列规定：1）、主控项目的质量经抽样检验合格；2）、一般项目的质量经抽样检验合格；当采用计数检验时，除有专门要求外，一般项目的合格点率达到80%及以上,且不得有严重缺陷；3）、具有完整的施工操作依据和质量验收记录。

4）、对验收合格的检验批，作出合格标志。

③、实物检查，按下列方式进行：1）、对原材料、构配件和器具等产品的进场复验，应按进场的批次和产品的抽样检验方案执行；2）、对混凝土强度、预制构件结构性能等，应按国家现行有前标准和本规范规定的抽样方案执行；3）、对本规范中采用计数检验的项目,应按抽查总点数的合格点率进行检查。

ＸXXX项目结构实体检测方案XXXXX公司二〇一七年七月目录1。
