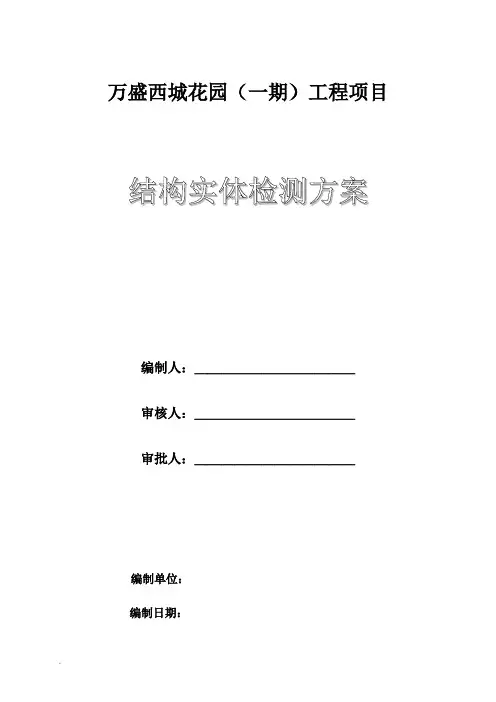

万盛西城花园（一期）工程项目
编制人：＿＿＿＿＿＿＿＿＿＿＿＿
|
审核人：＿＿＿＿＿＿＿＿＿＿＿＿
审批人：＿＿＿＿＿＿＿＿＿＿＿＿
编制单位：
编制日期：
结构实体方案审批表、
实体检测方案报审表工程名称：万盛西城花园（一期）工程
目录
第1章工程概况 (1)
工程概况 (1)
各部位混凝土设计标号 (1)
楼板设计厚度 (1)
钢筋保护层厚度 (2)
￥
第2章编制依据 (2)
第3章结构实体检测 (3)
检测时间 (3)
检测范围 (3)
检测内容 (3)
第4章钢筋保护层厚度检测 (3)
准备工作 (4)
检测的结构部位和构件数量 (4)
—
验收合格规定 (5)
第5章现浇楼板厚度检测 (6)
准备工作 (6)
检测的结构部位和构件数量 (6)
验收合格规定 (7)
第6章回弹法检测混凝土强度 (7)
准备工作 (8)
检测方式 (8)
#
第7章钢筋植筋拉拔现场检测 (9)
准备工作 (9)
检测方式 (9)
第8章回弹法检测砌筑砂浆强度 (11)
准备工作 (11)
抽样数量 (11)
测位处的处理 (12)
第1章工程概况
[
工程概况
各部位混凝土设计标号
楼板设计厚度
钢筋保护层厚度
第2章编制依据
编制依据主要有但不限于以下合同、规范及标准等：
①【建筑工程施工质量测收统一标准】（GB50300-2013）
②【混凝土结构工程质量测收规范】(GB50204-2015)
③【工程测量规范】（GB50026-93）
|
④【混凝土强度检测评分标准】（GBJ107）
⑤【回弹法检测混凝土抗压强度】(DBJ50-057-2006)
⑥【混凝土质量控制标准】（GB50164）
⑦【砌体工程现场检测技术标准】（GB/T50315-2011）
⑧【本工程施工组织设计】；
⑨【建筑施工手册】第四版；
⑩本工程承包合同、及施工用图纸等；
⑪工程建设标准强制性条文、及其他有关法律、法规、规章、管理文件。
^
第3章结构实体检测
检测时间
在基础结构个主体结构分部工程测收前进行结构实体质量测证。
检测范围
对涉及混凝土结构安全的重要部位应进行结构实体检测，结构实体检测应在监理工程师（建设单位项目专业负责人）见证下，由施工项目、生产经理技术总工组织实施，承担结构实体检测的实测室应具有相应的资质，且实施过程由该项目的监理人员（2人）进行监督抽查。
检测内容
①混凝土强度：回弹强度；
②钢筋保护层厚度；
\
③混凝土楼板厚度；
④工程合同约定的项目
第4章钢筋保护层厚度检测
钢筋保护层厚度的检测，可根据具体情况采用非破损、局部破损的方法，具体检测方法由建设、监理、施工单位根据构件的重要性共同选定，具体数量可参照《混凝土结构工程施工质量测收规范（GB50204-2015）》中的附录E。
准备工作
检测前，施工单位在现场应准备工作如下：
①施工图纸一份；
②人字梯一个；
。
③施工员1人，工人1人。
检测的结构部位和构件数量
①钢筋保护层厚度检测的结构部位，应由监理、施工等各方根据结构构件的重要性共同选定；
②对悬挑构件之外的梁板类构件，应各抽取数量的2%且不少于5个构件进行检测；对于悬挑梁，应抽取构件数量的5%且不少于10个构件进行检测；对于悬挑板，应抽取构件数量的10%且不少于20个构件进行检测。
结合本工程特点，确定钢筋保护层检测的结构部位：
①每层抽取的数量按图纸数量现场随意抽取2％作为检测。
②对选定的梁类构件，应对全部纵向钢筋的保护层厚度进行检测；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检测。对每根钢筋，应选择有代表部位量测3点取平均值。
③钢筋保护层厚度的检测，可采取非破损的方法，也可采用非破损方法并用局部破损方法进行校准。当采用非破损方法检测时，所使用的检测仪器应经过检测，检测操作应符合相应规程的规定。钢筋保护层厚度检测的检测误差不应大于1mm.
.
④钢筋保护层厚度检测时，纵向受力钢筋保护层厚度的允许偏差，对梁类构件为＋10m,－7mm；对板类构件为＋8mm，－5mm。
⑤对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行测收。
测收合格规定
①当全部钢筋保护层厚度测收的合格点率为90％及以上，钢筋保护层厚度的检测结果应判为合格；
②当全部钢筋保护层厚度测收的合格点率小于90％但不小于80%，可再抽取相同数量的构件进行检测；当按两次抽样总和计算的合格率为90％及以上时，钢筋保护层厚度的检测结果仍应判为合格；
③每次抽样检测结果中不合格点的最大偏差不应大于规定允许偏差的倍。
具体抽样部位如下表：
第5章现浇楼板厚度检测
现浇楼板厚度的检测，具体检测部位由建设、监理、施工单位根据构件的重要性共同选定，具体数量可参照《混凝土结构工程施工质量测收规范（GB50204-2015）》中的
附录F。
准备工作
现浇楼板厚度检测，施工单位应准备如下工作：
%
①施工图纸一份；
②扫把和铲刀一套。
③施工员1人，工人2人；
检测的结构部位和构件数量
①楼板厚度检测的结构部位，应由建设、监理、施工等各方根据结构构件的重要性共同选定；
②现浇楼板应按有代表性的自然间抽取1%，且不应少于3间。
结合本工程特点，确定现浇楼板检测的结构部位：
①每层抽取的数量按图纸数量现场随意抽取1％作为检测，。
…
②对选定的板类构件，悬挑板取支座处，沿宽度方向取包括中心位置在内的随机3点取平均值；其他楼板，在同一对角线上量测中间及距离两端各处，取3点平均值。
③板厚允许偏差为＋8mm,－5mm。
验收合格规定
①当楼板厚度的合格率为80%及以上时，可判为合格；
②当楼板厚度的合格率小于80%但不小于70%时，可再抽取相同数量的构件进行检
测；当按两次抽样总和计算的合格率为80%及以上时，仍可判为合格。
具体抽样部位如下表：
