三菱伺服放大器MR-J2S

三菱伺服系统型号及功能参数三菱伺服系统型号及功能参数三菱伺服系统型号⼤全MR-J2S系列伺服电机伺服驱动器HC-KFS13 /MR-J2S-10AHC-KFS23 /MR-J2S-20AHC-KFS43 /MR-J2S-40AHC-KFS73 /MR-J2S-70AHC-SFS52 /MR-J2S-60AHC-SFS102 /MR-J2S-100AHC-SFS152 /MR-J2S-200AHC-SFS202 /MR-J2S-200AHC-SFS352 /MR-J2S-350AHC-SFS502 /MR-J2S-500AHC-SFS702 /MR-J2S-700AMR-J3系列HF-KP13 /MR-J3-10AHF-KP23 /MR-J3-20AHF-KP43 /MR-J3-40AHF-KP73 /MR-J3-70AHF-SP52 /MR-J3-60AHF-SP102 /MR-J3-100AHF-SP152 /MR-J3-200AHF-SP202 /MR-J3-200AHF-SP352 /MR-J3-350AHF-SP502 /MR-J3-500AHF-SP702 /MR-J3-700AMR-E系列HF-KE13 /MR-E-10AHF-KE23 /MR-E-20AHF-KE43 /MR-E-40AHF-KE73 /MR-E-70AHF-SE52 /MR-E-70AHF-SE102 /MR-E-100AHF-SE152 /MR-E-200AHF-SE202 /MR-E-200A伺服器：三菱伺服：MJ-J2 MR-S2 MR-S3 MR-H MR-JXXA MDS-B-SP MDS-C1-CV MDS-B-CV MDS-B-V1 MDS-B-V2 MDS-C1-V24 MR-B-SVJ2 MR-A-CV MDS-A-CR MDS-B-CVE MR-SB FR-SF-2 MR-SA MDS-B-V14L FR-SGJ-2 FR-CV FCVA-MP10 FANUC三菱伺服电机的分类交流伺服系统分类：主要的系列有：MR-J、MR-H、MR-C系列；MR-J2系列；MR-J2S系列；MR-E系列；MR-J3系列；MR-ES系列。

MITSUBISHAC 伺服通用手册MELSERVO - J2S - Super 系列MR-J2S- B 伺服放大器报警代码 昆山乐修热线：９.２ 报警当报警发生时，为停止伺服电机动态闸就会被执行，此时显示器指出了报警代码。

伺服电机停止，依照此部分排除报警原因。

用可选择性的伺服配制软件来查出报警原因。

显示 名称 定义 原因 举措10 低电压 电源电压下降 MR-J2S- B ：160V 或更少 MR-J2S-B1：83V 或更少 1. 电源电压低 检查电源2. 疏忽了60ms 的瞬间控制电源或更长3. 电源供给的电量低导致在开启时电源电压下降 4. 总电压下降至200DC 后电源才恢复（在主回路电源关闭5s 后再接通）5. 伺服放大器的错误部分检查方法：如果在CN1A 、CN1B 和CN3连接器断开后接通电源，就会出现报警（10）更换伺服放大器12 存储器错误1 RAM 存储器故障 伺服放大器的错误部分检查方法：如果在CN1A 、CN1B 和CN3所有连接器断开后接通电源，就会出现报警（12、13和15中的任何一个）更换伺服放大器13 时钟错误 印刷板故障 15 存储器错误2EEP-ROM 故障续： 显示 名称定义原因举措 16编码器错误1 在编码器和伺服放大器间的通讯错误1. CN2连接器断开 正确地连接2. 编码器故障更换伺服电机 3. 编码器电缆故障（电缆线断开或短路） 修理或更换电缆线注意： １）当报警发生时，排除其原因，确保安全，然后复位，重新操作。

否则可能会发生人身伤害。

２）如果出现绝对地址消除报警（２５），通常重新设置有效地址。

否则可能发生误操作。

要点： １）当以下任何报警发生时，排除其原因且在恢复操作前，允许有３０分钟的冷却时间。

如果操作是通过关闭控制回路来恢复，那么将其接通以复位报警，伺服放大器和伺服电机就可能出错。

a. 反馈错误（３０）b. 过载１（５０）c. 过载２（５１） ２）报警可以通过关闭电源来解除，然后再打开电源或者通过ＣＰＵ的错误复位指令从伺服系统控制器来复位。

另三菱还有一个容量选择软件capacity selection,用于选择伺服电机型号;三菱伺服软件调试一、软件基本设置1、双击SETUP154C图标——设置——系统设定——机种选择“MR——E——A”；——波特率选择“9600”——串口选择“COM3这是看你自己的计算机口了”——有站号——确定;2、点站号设定：选00站;3、点击参数——进行“参数设定、调整、变更清单显示、详细信息显示”里——点击“参数设定”——参数一览表“批量读取、核对、批量写入、变更清单、详细信息、初期设定、终止”;4、参数写入操作步骤：修改表里相应参数值后——回车——点“写入”;注意：有好的参数伺服要停电后5S再启;三、软件调试运行功能点动运行、定位运行、无电机运行、程序运行1、试运行1、点动运行操作试运行——点动运行——电机转速3000r/min注意设定时不要超过3000转——加减速时间常数1000ms——点正转停止或反转停止即可;2、定位运行操作试运行——定位运行——电机转速200r/min注意设定时不要超过3000转——加减速时间常数1000ms——移动量9310720pules——点正转停止或反转停止即可;3、程序运行操作试运行——程序运行——点“编辑”——在“程序运行”里点“编辑”——出现“程序运行—编辑”栏,在右边大空白栏里输入以下程序如下：TIMS3：运行程序3次；SPN1000：进给转速1000r/min；STC500：伺服到达额定转速时间500ms；MOV100000：正转给移动脉冲距离100000PULES；TIM3 ：等待下一步操作时间3秒；SPN1000：进给转速1000r/min；STC500 ：伺服到达额定转速时间500ms；MOV-100000 ：正转给移动脉冲距离100000PULES；STOP：停止；按“确定”——反悔程序运行界面——点“启动”这时电机按你编制的程序要求运行; B系列不需要通过软件设置,定位模块会把参数写入到伺服控制器中;。

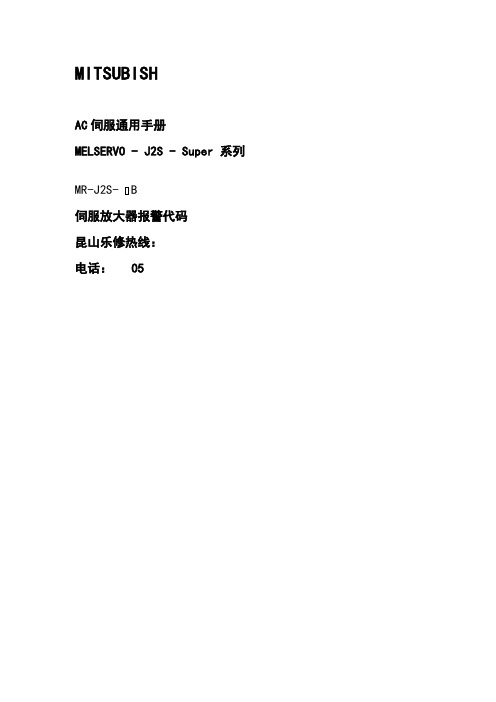

MITSUBISH
AC伺服通用手册
MELSERVO - J2S - Super 系列
伺服放大器报警代码
昆山乐修热线：
电话： 05
９.２报警
当报警发生时，为停止伺服电机动态闸就会被执行，此时显示器指出了报警代码。

伺服电机停止，依照此部分排除报警原因。

用可选择性的伺服配制软件来查出报警原因。

续：
续：
续：
续：
续：
续：
报警
如果发生E7、E9或EE报警，伺服处于关的状态就被确认。

假如出现其他任何报警，操作仍可继续，但会有报警或不执行正常操作。

根据此部分排除原因。

使用伺服配置软件装置来查处报警原因。

续：
续：
15.2错误列表
当错误发生时，以下表格列出了错误细节和应采取的纠正方法15.2.1QD75检测错误。

三菱伺服报警代码之老阳三干创作使用三菱交流伺服系统主要由三个系列：MR-ES、MR-J2S、MR-J3。

通常故障情况可由伺服驱动器上显示代码来初步判断，以下是几种罕见的故障及其排查方法：1、AL.E6 -暗示伺服紧急停止。

引起此故障的原因一般有两个，一个是控制回路24V电源没有接入，另一个是CN1口EMG和SG之间没有接通。

2、AL.37-参数异常。

内部参数乱，操纵人员误设参数或者驱动器受外部干扰导致。

一般参数恢复成出厂值即可解决。

3、AL.16-编码器故障。

内部参数乱或编码器线故障或电机编码器故障。

参数恢复出厂值或者更换线缆或者更换电机编码器，若故障依旧，则驱动器底板损坏。

4、AL.20-编码器故障。

电机编码器故障或线缆断线、接头松动等导致。

更换编码器线或伺服电机编码器。

MR-J3系列发生此故障时，还有一种可能是驱动器CPU接地线烧断导致。

5、AL.30-再生制动异常。

若刚通电就出现报警，则驱动器内部制动回路元件损坏。

若在运行过程中出现，可检查制动回路接线，需要时外配制动电阻。

6、AL.50、AL.51-过载。

检查输出U、V、W三相相序接线是否正确，伺服电机三相线圈烧坏或接地故障。

监控伺服电机负载率是否长时间超出100%，伺服响应参数设置过高，发生共振等原因。

7、AL.E9-主回路断开。

检查主回路电源是否接入，若正常则主模块检测回路故障，须更换驱动器或配件。

8、AL.52-误差过大。

电机编码器故障或驱动器输出模块回路元件损坏，通常油污较多的使用场合此故障较多。

另外简单判断伺服电机故障方法：去掉电机所有接线后，转动电机轴承，如能感觉到明显的阻力，转动时不畅，则机身线圈烧坏，另外装配联轴器不当时很容易把编码器敲坏，可摇动电机编码器部分，若能听到编码器碎片的声音，则编码器被敲坏。

附上三菱伺服MR-J2S系列所有代码伺服报警的代码：—— AL10 欠压—— AL12 存储器异常—— AL13 时钟异常—— AL15 存储器异常2—— AL16 编码器异常1—— AL 17 电路异常2—— AL 19 存储器异常3—— AL 1A 电机配合异常—— AL 20 编码器异常2—— AL 24 电机接地故障—— AL 25 绝对位置丢失—— AL 30 再生制动异常—— AL 31 超速—— AL 32 过流—— AL 33 过压—— AL 35 指令脉冲频率异常—— AL 37 参数异常—— AL 45 主电路器件过热—— AL 46 电机过热—— AL 50 过载1—— AL 51 过载2—— AL 52 误差过大—— AL 8A 串行通讯超时—— AL 8E 串行通讯异常伺服警告代码：—— AL 92 电池断线警告—— AL 96 原点设定错误警告—— AL 9F 电池警告—— AL E0 再生制动电流过大警告—— AL E1 过载警告—— AL E3 绝对位置计数器警告—— AL E5 ABS超时警告—— AL E6 伺服电机异常停止—— AL E9 主电路OFF警告—— AL EA ABS伺服ON警告。

三菱伺服电子齿轮比算法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.三菱MR-J2S 伺服放大器电子齿轮比电子齿轮比的分子是电机编码器分辨率（反馈脉冲）CMX，分母是电机旋转一圈所需要的脉冲数（指令脉冲）CDV。

电子齿轮比就是电机编码器反馈脉冲与指令脉冲的一个比值。

电子齿轮比是通过更改电子齿轮比的分倍频，来实现不同的脉冲当量。

举例公式计算解析：已知伺服电机编码器分辨率是131072，额定转速为3000R/MIN，上位机发出脉冲能力为200Kp/S，那么电子齿轮设置为多少？如果不设置电子齿轮比，用默认值，速度是：200×1000×60 ∕131072 = 91.55 r/min200×1000×（CMX/CDV）= （3000∕60）×131072 ，CMX/CDV = 4096 /125200×1000×60：题中上位机发送脉冲的能力为200Kpuise（脉冲）/s ，所以每秒发出脉冲数是200×1000，60是一分钟60s 。

一分钟上位机发送200×1000×60个脉冲。

131072 p/r：三菱MR-J2S伺服放大器编码器的分辨率。

也就是说三菱MR-J2S伺服电机接受到131072个脉冲转一圈。

200×1000×60 ∕131072 = 91.55 r/min ：上位机每分钟发出的脉冲除以三菱MR-J2S伺服放大器编码器的分辨率等于伺服电机每分钟的旋转圈数（速度）。

200×1000×（CMX/CDV）= （3000∕60）×1310723000 ∕60 ：伺服电机的额定转速是3000 r / min ，每秒的转速则：（3000∕60）r / s ，因为上位机发出的脉冲是200X1000 puise / s ，所以计算时都要用相同的计量单位。

三菱伺服报警代码MR-ES、MR-J2S、MR-J3三菱伺服报警代码时间:2014-08-25来源:电工之家作者:编辑部使用三菱交流伺服系统主要由三个系列：MR-ES、MR-J2S、MR-J3。

通常故障情况可由伺服驱动器上显示代码来初步判断，以下是几种常见的故障及其排查方法：1、AL.E6 -表示伺服紧急停止。

引起此故障的原因一般有两个，一个是控制回路24V电源没有接入，另一个是CN1口EMG和SG之间没有接通。

2、AL.37-参数异常。

内部参数乱，操作人员误设参数或者驱动器受外部干扰导致。

一般参数恢复成出厂值即可解决。

3、AL.16-编码器故障。

内部参数乱或编码器线故障或电机编码器故障。

参数恢复出厂值或者更换线缆或者更换电机编码器，若故障依旧，则驱动器底板损坏。

4、AL.20-编码器故障。

电机编码器故障或线缆断线、接头松动等导致。

更换编码器线或伺服电机编码器。

MR-J3系列发生此故障时，还有一种可能是驱动器CPU 接地线烧断导致。

5、AL.30-再生制动异常。

若刚通电就出现报警，则驱动器内部制动回路元件损坏。

若在运行过程中出现，可检查制动回路接线，必要时外配制动电阻。

6、AL.50、AL.51-过载。

检查输出U、V、W三相相序接线是否正确，伺服电机三相线圈烧坏或接地故障。

监控伺服电机负载率是否长时间超过100%，伺服响应参数设置过高，产生共振等原因。

7、AL.E9-主回路断开。

检查主回路电源是否接入，若正常则主模块检测回路故障，须更换驱动器或配件。

8、AL.52-误差过大。

电机编码器故障或驱动器输出模块回路元件损坏，通常油污较多的使用场合此故障较多。

另外简单判断伺服电机故障方法：去掉电机所有接线后，转动电机轴承，如能感觉到明显的阻力，转动时不顺畅，则机身线圈烧坏，另外装配联轴器不当时很容易把编码器敲坏，可摇动电机编码器部分，若能听到编码器碎片的声音，则编码器被敲坏。

附上三菱伺服MR-J2S系列所有代码伺服报警的代码：—— AL10 欠压—— AL12 存储器异常—— AL13 时钟异常—— AL15 存储器异常2—— AL16 编码器异常1—— AL17 电路异常2—— AL19 存储器异常3—— AL1A 电机配合异常—— AL20 编码器异常2—— AL24 电机接地故障—— AL 25 绝对位置丢失—— AL 30 再生制动异常—— AL 31 超速—— AL 32 过流—— AL 33 过压—— AL 35 指令脉冲频率异常—— AL 37 参数异常—— AL 45 主电路器件过热—— AL 46 电机过热—— AL 50 过载1—— AL 51 过载2—— AL 52 误差过大—— AL 8A 串行通讯超时—— AL 8E 串行通讯异常伺服警告代码：—— AL 92 电池断线警告—— AL 96 原点设定错误警告—— AL9F 电池警告—— AL E0 再生制动电流过大警告—— AL E1 过载警告—— AL E3 绝对位置计数器警告—— AL E5 ABS超时警告—— AL E6 伺服电机异常停止—— AL E9 主电路OFF警告——AL EA ABS伺服ON警告。

三菱伺服报警集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]使用三菱交流伺服系统主要由三个系列：MR-ES、MR-J2S、MR-J3。

通常故障情况可由伺服驱动器上显示代码来初步判断，以下是几种常见的故障及其排查方法：1、AL.E6-表示伺服紧急停止。

引起此故障的原因一般有两个，一个是控制回路24V电源没有接入，另一个是CN1口EMG和SG之间没有接通。

2、AL.37-参数异常。

内部参数乱，操作人员误设参数或者驱动器受外部干扰导致。

一般参数恢复成出厂值即可解决。

3、AL.16-编码器故障。

内部参数乱或编码器线故障或电机编码器故障。

参数恢复出厂值或者更换线缆或者更换电机编码器，若故障依旧，则驱动器底板损坏。

4、AL.20-编码器故障。

电机编码器故障或线缆断线、接头松动等导致。

更换编码器线或伺服电机编码器。

MR-J3系列发生此故障时，还有一种可能是驱动器CPU接地线烧断导致。

5、AL.30-再生制动异常。

若刚通电就出现报警，则驱动器内部制动回路元件损坏。

若在运行过程中出现，可检查制动回路接线，必要时外配制动电阻。

6、AL.50、AL.51-过载。

检查输出U、V、W三相相序接线是否正确，伺服电机三相线圈烧坏或接地故障。

监控伺服电机负载率是否长时间超过100%，伺服响应参数设置过高，产生共振等原因。

7、AL.E9-主回路断开。

检查主回路电源是否接入，若正常则主模块检测回路故障，须更换驱动器或配件。

8、AL.52-误差过大。

电机编码器故障或驱动器输出模块回路元件损坏，通常油污较多的使用场合此故障较多。

另外简单判断伺服电机故障方法：去掉电机所有接线后，转动电机轴承，如能感觉到明显的阻力，转动时不顺畅，则机身线圈烧坏，另外装配联轴器不当时很容易把编码器敲坏，可摇动电机编码器部分，若能听到编码器碎片的声音，则编码器被敲坏。

附上三菱伺服MR-J2S系列所有代码伺服报警的代码：——AL10?欠压——AL12?存储器异常——AL13?时钟异常——AL15?存储器异常2——AL16?编码器异常1——AL17?电路异常2——AL19?存储器异常3——AL1A?电机配合异常——AL20编码器异常2——AL24电机接地故障——AL25绝对位置丢失——AL30再生制动异常——AL31超速——AL32过流——AL33过压——AL35指令脉冲频率异常——AL37参数异常——AL45主电路器件过热——AL46电机过热——AL50过载1——AL51过载2——AL52误差过大——AL8A串行通讯超时——AL8E串行通讯异常伺服警告代码：——AL92电池断线警告——AL96原点设定错误警告——AL9F电池警告——ALE0再生制动电流过大警告——ALE1过载警告——ALE3绝对位置计数器警告——ALE5ABS超时警告——ALE6伺服电机异常停止——ALE9主电路OFF警告——ALEAABS伺服ON警告。
