经典!模具二次顶出结构

二、结构形式1.单顶针板组合的二次顶出机构(图1)图11.顶针板2.顶针托板3.顶辊4.斜顶5.推方杆6.顶针7.弹弓8.弯销9.销钉所谓单顶针板组合，就是一般常见的单套顶针板组合(上顶针板及下顶针板各一) 1）弯销式二次顶出：产品分析：此产品内部倒扣较大，且倒扣上有深骨位，顶出时会吃斜顶。

采用二次顶出方式，能很好解决成品顶出不良、吃斜顶等问题。

产品如图2所示：图2动作原理：第一次顶出，由顶辊3推动顶针板1和顶针托板2完成。

当顶针6碰到B板时，由销钉9固定的弯销8转动，同时推动推方杆5完成第二次顶出。

合模时弹弓7起复位作用。

结构特点：此结构简单，弯销加工方便，成本较低。

但弯销靠与板的接触面做旋转运动，生产量大时，受力不平衡，容易出现偏差。

2）推板式二次顶出(图3)图31.A板2.B板3.推板4.推板5.顶针板6.顶针托板7.下码模板8.顶辊9.推方杆10.推方杆11.顶针12.垫块13.垫块14.垫块15.限位螺丝16.限位螺丝17.下模镶件18.下模镶件产品分析：该产品中间部分较高，包紧力大，顶出时易顶裂。

采用推板顶出再用推方和顶针顶出的方式，能避免出现顶出不平衡所引起的顶裂。

产品如图4所示：图4动作原理：前后模开模后，顶辊8在注塑机的推动下带动5、6号顶针板和顶针托板再推动2、3号B板和推板完成第一次顶出动作。

B板2与顶针托板6由9号推方杆连在一起。

当第一次顶出到70mm时，限位螺丝16限制4号推板向前动作。

3号推板继续顶出完成产品的第二次顶出。

当第二次顶出到30mm时，限位螺丝15限制6号顶针托板继续向前运动。

当顶针板5继续顶出时，10号推方和11号顶针同时将产品最终顶出。

结构特点：此结构动作顺畅，用推板做第一次顶出，顶出力大，而且受力平衡，常用于那些易变形或者包紧力大的产品的顶出。

然而此结构常要二次分型或三次分型，会影响注塑周期。

2.双顶针板组合的二次顶出机构所谓双顶针板组合，就是由两套顶针板组合(上顶针板、顶针托板及下顶针板、顶针托板各一)。

的模具二次顶出GE GROUP system office room 【GEIHUA16H-GEIHUA GEIHUA8Q8-二次顶出机构一般情况下，从模具中取出成品，无论是采用单一或者是多元件的顶出机构，其顶出动作都是一次完成。

但是，由於成品的形状特殊，或者是量产时的要求，如果在一次顶出後，成品仍然在模穴中，或者是无法自动脱落时，就需要再增加一次顶出动作。

这样的顶出动作设计，称为二次顶出。

二次顶出，能够让顶出流程顺畅化，对於某些顶出行程需求较大的产品，利用二次顶出可以减少顶针在顶出时施加的力量，避免顶出时造成产品上的缺陷。

二次顶出机构，简单来说，可以分为下列三大类：一、单顶针板组合的二次顶出机构二、双顶针板组合的二次顶出机构三、气动/液压的二次顶出机构一、单顶针板组合的二次顶出机构所谓单顶针板组合，就是一般常见的单套顶针板组合(上顶针板及下顶针板各一)，由於仅有单套的顶针板组合，因此射出机顶出的动作仅提供传统的一次顶出；另一次顶出就必须配合其他的模具机构设计（例如弹簧）来进行。

单顶针板的二次顶出机构，可以分成下列几类：1. 公母模板弹开式2. 公母模板拉开式3. 顶针板组合机构4. 浮动模仁以下，将根据各种不同的设计，提供参考的设计图面。

公母模板弹开式二次顶出第一段顶出发生在公母模板开启时。

弹簧将模板（或局部模仁）顶出一小段距离。

第二段顶出由顶针板作动，利用顶针将产品顶离模穴。

利用弹簧完成二次顶出，在模具结构上是最简单的方法，需要额外加工的部分也很少。

但是，弹簧的缺点（弹性疲乏），也是这种顶出方式的缺点。

随时注意弹簧是否能够顺利动作，以及检查第一段顶出的顶出行程，是避免模具机构失效的安全措施。

公母模板弹开式二次顶出有几种变形1、弹簧推动模板改为弹簧推动『顶出入子』上图所示，是利用弹簧推动整块模板。

实际应用时，可以根据产品的造型，改为推动顶出入子。

例如下图，这样可以减少弹簧每次推动所需要克服的重量，增加弹簧的寿命。

顶针二次脱模机构示例：⑴胶件如图&5・2所示，两骨间有半圆凹陷，被后模型腔包紧。

脱模机构如图8・5・3所示，第一次脱模使胶件脱出后模型腔，为强脱变形提供空间；第二次脱模，由顶针脱模，胶件半圆凹陷位强脱出型芯推块。

该机构运动过程：第一次脱模四块顶针板都运动，带着顶针、型芯推块同时运动，脱模距离/ h,使胶件脱出后模型腔，一次脱模完成。

当继续运动至摆块碰上限位面后，摆块摆动使上面两块针板快速运动，带动顶针脱出胶件，完成二次脱模。

此机构须注意:hl>h,H>lOmm1 hl1 （二次脱模运动距离）。

或者为获得可靠的脱模效果，分解胶件脱模阻力，经二次脱模动作，来完成胶件出模的 机构称二次脱模机构如图8.5.1所示。

图 8. 5.1^HUQnnHunfl沖一次脱快出内芯•为吹件從供父0空第：次脱模.胶件㈣凸位变形麻强脱出模胶件凹凸位被熨芯包醱方铁瞅位而图8・5.3由于潜浇道须设在斜顶行位块上，穿过斜顶块入胶，模具需实现浇道先脱出斜顶块，模具采用二次顶出机构如图8・5・6所示。

该机构第一次脱模时，拉料杆使浇道不动，顶针、斜顶脱出胶件M 距离.使胶件与潜浇道断开，潜浇道从斜顶行位块中变形后脱出，第一次脱模结束。

第二次脱模四块顶针板都动，顶出胶件.浇道脱出后模型腔。

需注意，为保证潜浇道脱出斜顶块，须M>S( 潜浇道长度)。

(2)胶件上入浇口、行位分模线如图8.5・5所示。

潜浇道放大图X-•步・卅鬼成1!丸$胆$・二次頂出上球疗成苦入干•怡了使具典成垛用赭戒农陵出冇氏*1 --延时頂出延时頂出是解决产品与浇口不能自动断开的问题（浇口形式。

搭接式或侧浇口）延时顶出只顶在流道上延时頂出，可以利用頂針的變化來完成。

适種艘形的頂針，是在一般的頂針下方，多加了 _段長度°延时頂出延时頂出 至於頂針採用兩截式頂 針，只是在於增加頂針的 強度，避免頂出時發生撓 曲變形。

採用這種頂針來完成兩 段式頂出，在模具結構上 是最簡單的，只要在頂針 板上動手腳就行了。

二次顶出一般情况下，从模具中取出成品，无论是采用单一或者是多元件的顶出机构，其顶出动作都是一次完成。

但是，由於成品的形状特殊，或者是量产时的要求，如果在一次顶出後，成品仍然在模穴中，或者是无法自动脱落时，就需要再增加一次顶出动作。

这样的顶出动作设计，称为二次顶出。

二次顶出，能够让顶出流程顺畅化，对於某些顶出行程需求较大的产品，利用二次顶出可以减少顶针在顶出时施加的力量，避免顶出时造成产品上的缺陷。

二次顶出机构，简单来说，可以分为下列三大类：一、单顶针板组合的二次顶出机构二、双顶针板组合的二次顶出机构三、气动/液压的二次顶出机构一、单顶针板组合的二次顶出机构所谓单顶针板组合，就是一般常见的单套顶针板组合(上顶针板及下顶针板各一)，由於仅有单套的顶针板组合，因此射出机顶出的动作仅提供传统的一次顶出；另一次顶出就必须配合其他的模具机构设计（例如弹簧）来进行。

单顶针板的二次顶出机构，可以分成下列几类：1. 公母模板弹开式2. 公母模板拉开式3. 顶针板组合机构4. 浮动模仁以下，将根据各种不同的设计，提供参考的设计图面。

公母模板弹开式二次顶出第一段顶出发生在公母模板开启时。

弹簧将模板（或局部模仁）顶出一小段距离。

第二段顶出由顶针板作动，利用顶针将产品顶离模穴。

利用弹簧完成二次顶出，在模具结构上是最简单的方法，需要额外加工的部分也很少。

但是，弹簧的缺点（弹性疲乏），也是这种顶出方式的缺点。

随时注意弹簧是否能够顺利动作，以及检查第一段顶出的顶出行程，是避免模具机构失效的安全措施。

公母模板弹开式二次顶出有几种变形1、弹簧推动模板改为弹簧推动『顶出入子』上图所示，是利用弹簧推动整块模板。

实际应用时，可以根据产品的造型，改为推动顶出入子。

例如下图，这样可以减少弹簧每次推动所需要克服的重量，增加弹簧的寿命。

2、如果第一段顶出的行程不需要很长，利用优力胶代替弹簧也是一种可行的方法。

优力胶是一种人工橡胶发泡制成的材料，它的压缩比例不高，大约只有1/3；不能像线圈弹簧一样,压缩比例可以达到1/2。

二次顶出模具工作原理随着现代工业的不断发展，模具加工技术也在不断提升。

二次顶出模具作为一种新型的模具加工工艺，受到越来越多人的关注。

那么，什么是二次顶出模具？它的工作原理又是什么呢？下面，让我们一起来了解一下。

一、什么是二次顶出模具？二次顶出模具是一种常用的塑料注塑模具，主要适用于注射成型中需要表面处理的注塑件。

它的主要特点是在一次注塑成型之后，通过机械结构使模具中的塑料产品先行顶出，再进行二次注射成型，从而实现对产品的二次加工，达到特定的形状和尺寸。

二、二次顶出模具的工作原理1.装料：首先，将特定材料加入到注塑机中，通过高温高压条件下，使其熔化，形成可注射的熔体。

2.一次注射成型：将熔体通过模头注射到模具中，填充模具中的空间，形成一次注射成型。

3.开模顶出：当模具中的塑料制品冷却定型后，通过模具机械结构，使模具中的塑料制品先行顶出。

4.清洗表面：在塑料制品顶出的同时，通过一定的工艺，清洗固化在模具中的残留物和杂质等。

5.二次注射成型：当表面处理完成后，将二次注塑的材料装入注塑机中，通过高温高压下的作用，将其注入到模具中。

6.开模取件：当二次注射形成后，再次开模，取出塑料制品，在进行后续的加工、处理等环节。

三、二次顶出模具的优点1.提高生产效率：在一次注射成型后，通过二次加工可以实现特定的形状和尺寸要求，提高生产效率。

2.降低成本：通过二次加工可以有效地降低成本，减少模具的使用次数，提高模具的使用寿命。

3.保障产品质量：通过二次加工可以更好地控制产品的尺寸和形状，保障产品的质量。

四、总结二次顶出模具是一种创新的模具加工技术，通过二次加工可以实现对产品的特定尺寸和形状要求，提高生产效率，降低成本，保障产品质量。

在模具加工领域中，二次顶出模具将会成为一种重要的模具加工技术。

二次顶出方式在注塑模具中的应用收藏此信息打印该信息添加：用户投稿来源：未知作者：深圳东江科技有限公司谢舜东[机电之家网]摘要：制品的顶出方式对塑件的质量和生产效率有着重要的影响。

由于二次顶出有着避免产品顶裂等优点，使得二次顶出运用越来越广。

本文介绍了二次顶出常用的结构形式、适用场合以及设计要点。

为从事模具设计工作的人员更合理更经济的选用二次顶出方式提供借鉴。

关键词：二次顶出；注塑模具；顶针板；顶针托板一、引言产品的顶出有机械、液压和气动三种方式。

其中机械顶出的运用最为普遍。

一般情况下，从模具中取出产品，顶出动作可一次完成。

但是，由于产品的形状特殊，或者是生产时的要求，如果在一次顶出后，产品仍然在型腔中，或者是无法自动脱落，就需要再增加一次顶出动作。

这便是二次顶出。

二次顶出能够让顶出流程顺畅化，对于某些顶出行程需求较大的产品，利用二次顶出可以减少顶针在顶出时施加的力量，避免顶出时造成产品上的缺陷。

如何设计顶出方式才能使得模具动作顺畅、加工成本低廉？通过以下几种结构形式的比较，再根据产品的结构特点，可以选用最为合理的顶出方式。

二、结构形式1.单顶针板组合的二次顶出机构(图1)图11.顶针板2.顶针托板3.顶辊4.斜顶5.推方杆6.顶针7.弹弓8.弯销9.销钉所谓单顶针板组合，就是一般常见的单套顶针板组合(上顶针板及下顶针板各一)1）弯销式二次顶出：产品分析：此产品内部倒扣较大，且倒扣上有深骨位，顶出时会吃斜顶。

采用二次顶出方式，能很好解决成品顶出不良、吃斜顶等问题。

产品如图2所示：图2动作原理：第一次顶出，由顶辊3推动顶针板1和顶针托板2完成。

当顶针6碰到B板时，由销钉9固定的弯销8转动，同时推动推方杆5完成第二次顶出。

合模时弹弓7起复位作用。

结构特点：此结构简单，弯销加工方便，成本较低。

但弯销靠与板的接触面做旋转运动，生产量大时，受力不平衡，容易出现偏差。

2）推板式二次顶出(图3)图31.A板2.B板3.推板4.推板5.顶针板6.顶针托板7.下码模板8.顶辊9.推方杆10.推方杆11.顶针12.垫块13.垫块14.垫块15.限位螺丝16.限位螺丝17.下模镶件18.下模镶件产品分析：该产品中间部分较高，包紧力大，顶出时易顶裂。

模具二次顶出结构详解 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】二次顶出一般情况下，从模具中取出成品，无论是采用单一或者是多元件的顶出机构，其顶出动作都是一次完成。

但是，由於成品的形状特殊，或者是量产时的要求，如果在一次顶出後，成品仍然在模穴中，或者是无法自动脱落时，就需要再增加一次顶出动作。

这样的顶出动作设计，称为二次顶出。

二次顶出，能够让顶出流程顺畅化，对於某些顶出行程需求较大的产品，利用二次顶出可以减少顶针在顶出时施加的力量，避免顶出时造成产品上的缺陷。

二次顶出机构，简单来说，可以分为下列三大类：一、单顶针板组合的二次顶出机构二、双顶针板组合的二次顶出机构三、气动/液压的二次顶出机构一、单顶针板组合的二次顶出机构所谓单顶针板组合，就是一般常见的单套顶针板组合(上顶针板及下顶针板各一)，由於仅有单套的顶针板组合，因此射出机顶出的动作仅提供传统的一次顶出；另一次顶出就必须配合其他的模具机构设计（例如弹簧）来进行。

单顶针板的二次顶出机构，可以分成下列几类：1. 公母模板弹开式2. 公母模板拉开式3. 顶针板组合机构4. 浮动模仁以下，将根据各种不同的设计，提供参考的设计图面。

公母模板弹开式二次顶出第一段顶出发生在公母模板开启时。

弹簧将模板（或局部模仁）顶出一小段距离。

第二段顶出由顶针板作动，利用顶针将产品顶离模穴。

利用弹簧完成二次顶出，在模具结构上是最简单的方法，需要额外加工的部分也很少。

但是，弹簧的缺点（弹性疲乏），也是这种顶出方式的缺点。

随时注意弹簧是否能够顺利动作，以及检查第一段顶出的顶出行程，是避免模具机构失效的安全措施。

公母模板弹开式二次顶出有几种变形1、弹簧推动模板改为弹簧推动『顶出入子』上图所示，是利用弹簧推动整块模板。

实际应用时，可以根据产品的造型，改为推动顶出入子。

例如下图，这样可以减少弹簧每次推动所需要克服的重量，增加弹簧的寿命。

二次頂出機構一般情況下,從模具中取出成品,無論就是採用單一或者就是多元件得頂出機構,其頂出動作都就是一次完成。

但就是,由於成品得形狀特殊,或者就是量產時得要求,如果在一次頂出後,成品仍然在模穴中,或者就是無法自動脫落時,就需要再增加一次頂出動作。

這樣得頂出動作設計,稱為二次頂出。

二次頂出,能夠讓頂出流程順暢化,對於某些頂出行程需求較大得產品,利用二次頂出可以減少頂針在頂出時施加得力量,避免頂出時造成產品上得缺陷。

二次頂出機構,簡單來說,可以分為下列三大類:一、單頂針板組合得二次頂出機構二、雙頂針板組合得二次頂出機構三、氣動/液壓得二次頂出機構一、單頂針板組合得二次頂出機構所謂單頂針板組合,就就是一般常見得單套頂針板組合(上頂針板及下頂針板各一),由於僅有單套得頂針板組合,因此射出機頂出得動作僅提供傳統得一次頂出;另一次頂出就必須配合其她得模具機構設計(例如彈簧)來進行。

單頂針板得二次頂出機構,可以分成下列幾類:1、公母模板彈開式2、公母模板拉開式3、頂針板組合機構4、浮動模仁以下,將根據各種不同得設計,提供參考得設計圖面。

公母模板彈開式二次頂出第一段頂出發生在公母模板開啟時。

彈簧將模板(或局部模仁)頂出一小段距離。

第二段頂出由頂針板作動,利用頂針將產品頂離模穴。

利用彈簧完成二次頂出,在模具結構上就是最簡單得方法,需要額外加工得部分也很少。

但就是,彈簧得缺點(彈性疲乏),也就是這種頂出方式得缺點。

隨時注意彈簧就是否能夠順利動作,以及檢查第一段頂出得頂出行程,就是避免模具機構失效得安全措施。

公母模板彈開式二次頂出有幾種變形1、彈簧推動模板改為彈簧推動『頂出入子』上圖所示,就是利用彈簧推動整塊模板。

實際應用時,可以根據產品得造型,改為推動頂出入子。

例如下圖,這樣可以減少彈簧每次推動所需要克服得重量,增加彈簧得壽命。

2、如果第一段頂出得行程不需要很長,利用優力膠代替彈簧也就是一種可行得方法。

優力膠就是一種人工橡膠發泡製成得材料,它得壓縮比例不高,大約只有1/3;不能像線圈彈簧一樣,壓縮比例可以達到1/2。

二次頂出機構一般情況下，從模具中取出成品，無論是採用單一或者是多元件的頂出機構，其頂出動作都是一次完成。

但是，由於成品的形狀特殊，或者是量產時的要求，如果在一次頂出後，成品仍然在模穴中，或者是無法自動脫落時，就需要再增加一次頂出動作。

這樣的頂出動作設計，稱為二次頂出。

二次頂出，能夠讓頂出流程順暢化，對於某些頂出行程需求較大的產品，利用二次頂出可以減少頂針在頂出時施加的力量，避免頂出時造成產品上的缺陷。

二次頂出機構，簡單來說，可以分為下列三大類：一、單頂針板組合的二次頂出機構二、雙頂針板組合的二次頂出機構三、氣動/液壓的二次頂出機構一、單頂針板組合的二次頂出機構所謂單頂針板組合，就是一般常見的單套頂針板組合(上頂針板及下頂針板各一)，由於僅有單套的頂針板組合，因此射出機頂出的動作僅提供傳統的一次頂出；另一次頂出就必須配合其他的模具機構設計（例如彈簧）來進行。

單頂針板的二次頂出機構，可以分成下列幾類：1. 公母模板彈開式2. 公母模板拉開式3. 頂針板組合機構4. 浮動模仁以下，將根據各種不同的設計，提供參考的設計圖面。

公母模板彈開式二次頂出第一段頂出發生在公母模板開啟時。

彈簧將模板（或局部模仁）頂出一小段距離。

第二段頂出由頂針板作動，利用頂針將產品頂離模穴。

利用彈簧完成二次頂出，在模具結構上是最簡單的方法，需要額外加工的部分也很少。

但是，彈簧的缺點（彈性疲乏），也是這種頂出方式的缺點。

隨時注意彈簧是否能夠順利動作，以及檢查第一段頂出的頂出行程，是避免模具機構失效的安全措施。

公母模板彈開式二次頂出有幾種變形1、彈簧推動模板改為彈簧推動『頂出入子』上圖所示，是利用彈簧推動整塊模板。

實際應用時，可以根據產品的造型，改為推動頂出入子。

例如下圖，這樣可以減少彈簧每次推動所需要克服的重量，增加彈簧的壽命。

2、如果第一段頂出的行程不需要很長，利用優力膠代替彈簧也是一種可行的方法。

優力膠是一種人工橡膠發泡製成的材料，它的壓縮比例不高，大約只有1/3；不能像線圈彈簧一樣,壓縮比例可以達到1/2。

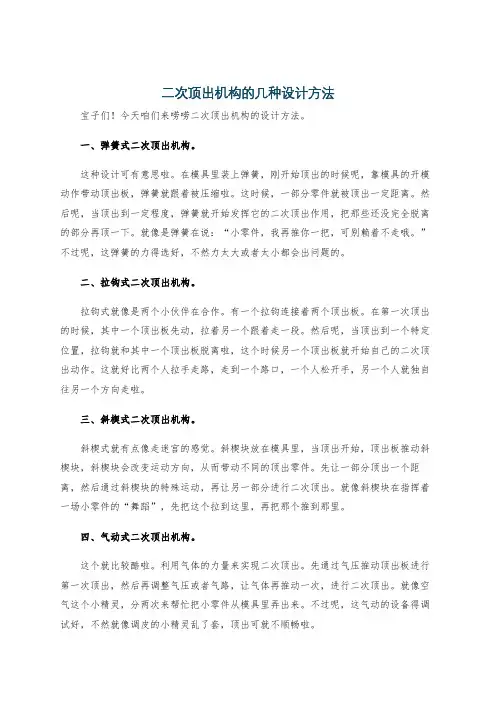

二次顶出机构的几种设计方法宝子们！今天咱们来唠唠二次顶出机构的设计方法。

一、弹簧式二次顶出机构。

这种设计可有意思啦。

在模具里装上弹簧，刚开始顶出的时候呢，靠模具的开模动作带动顶出板，弹簧就跟着被压缩啦。

这时候，一部分零件就被顶出一定距离。

然后呢，当顶出到一定程度，弹簧就开始发挥它的二次顶出作用，把那些还没完全脱离的部分再顶一下。

就像是弹簧在说：“小零件，我再推你一把，可别赖着不走哦。

”不过呢，这弹簧的力得选好，不然力太大或者太小都会出问题的。

二、拉钩式二次顶出机构。

拉钩式就像是两个小伙伴在合作。

有一个拉钩连接着两个顶出板。

在第一次顶出的时候，其中一个顶出板先动，拉着另一个跟着走一段。

然后呢，当顶出到一个特定位置，拉钩就和其中一个顶出板脱离啦，这个时候另一个顶出板就开始自己的二次顶出动作。

这就好比两个人拉手走路，走到一个路口，一个人松开手，另一个人就独自往另一个方向走啦。

三、斜楔式二次顶出机构。

斜楔式就有点像走迷宫的感觉。

斜楔块放在模具里，当顶出开始，顶出板推动斜楔块，斜楔块会改变运动方向，从而带动不同的顶出零件。

先让一部分顶出一个距离，然后通过斜楔块的特殊运动，再让另一部分进行二次顶出。

就像斜楔块在指挥着一场小零件的“舞蹈”，先把这个拉到这里，再把那个推到那里。

四、气动式二次顶出机构。

这个就比较酷啦。

利用气体的力量来实现二次顶出。

先通过气压推动顶出板进行第一次顶出，然后再调整气压或者气路，让气体再推动一次，进行二次顶出。

就像空气这个小精灵，分两次来帮忙把小零件从模具里弄出来。

不过呢，这气动的设备得调试好，不然就像调皮的小精灵乱了套，顶出可就不顺畅啦。

好啦，宝子们，二次顶出机构的这几种设计方法就讲到这儿啦，希望对你们有点小帮助哦。

最全的模具二次顶出二次頂出機構一般情況下，從模具中取出成品，無論是採用單一或者是多元件的頂出機構，其頂出動作都是一次完成。

但是，由於成品的形狀特殊，或者是量產時的要求，如果在一次頂出後，成品仍然在模穴中，或者是無法自動脫落時，就需要再增加一次頂出動作。

這樣的頂出動作設計，稱為二次頂出。

二次頂出，能夠讓頂出流程順暢化，對於某些頂出行程需求較大的產品，利用二次頂出可以減少頂針在頂出時施加的力量，避免頂出時造成產品上的缺陷。

二次頂出機構，簡單來說，可以分為下列三大類：一、單頂針板組合的二次頂出機構二、雙頂針板組合的二次頂出機構三、氣動/液壓的二次頂出機構一、單頂針板組合的二次頂出機構所謂單頂針板組合，就是一般常見的單套頂針板組合(上頂針板及下頂針板各一)，由於僅有單套的頂針板組合，因此射出機頂出的動作僅提供傳統的一次頂出；另一次頂出就必須配合其他的模具機構設計（例如彈簧）來進行。

單頂針板的二次頂出機構，可以分成下列幾類：1. 公母模板彈開式2. 公母模板拉開式3. 頂針板組合機構4. 浮動模仁以下，將根據各種不同的設計，提供參考的設計圖面。

公母模板彈開式二次頂出第一段頂出發生在公母模板開啟時。

彈簧將模板（或局部模仁）頂出一小段距離。

第二段頂出由頂針板作動，利用頂針將產品頂離模穴。

利用彈簧完成二次頂出，在模具結構上是最簡單的方法，需要額外加工的部分也很少。

但是，彈簧的缺點（彈性疲乏），也是這種頂出方式的缺點。

隨時注意彈簧是否能夠順利動作，以及檢查第一段頂出的頂出行程，是避免模具機構失效的安全措施。

公母模板彈開式二次頂出有幾種變形1、彈簧推動模板改為彈簧推動『頂出入子』上圖所示，是利用彈簧推動整塊模板。

實際應用時，可以根據產品的造型，改為推動頂出入子。

例如下圖，這樣可以減少彈簧每次推動所需要克服的重量，增加彈簧的壽命。

2、如果第一段頂出的行程不需要很長，利用優力膠代替彈簧也是一種可行的方法。

優力膠是一種人工橡膠發泡製成的材料，它的壓縮比例不高，大約只有1/3；不能像線圈彈簧一樣,壓縮比例可以達到1/2。

原创⼲货汽车模⼆次顶出结构类型详解
第⼀时间接收汽车及模具⾏业最前沿技术及最新动态
打造汽车零部件及模具⼈都爱看的⾏业公众号品牌
汽车零部件模具与注塑
专业实⽤前沿
⼆次顶出控制机构的⼏种⽅式
1.顶B板缩呵
模具在开模后顶针板连同B板⼀起顶出⼀段距离后，后模缩呵芯⼦不动，其余继续顶出。

此结构适⽤于后模缩呵，后模内⾏位，后模斜抽等结构使⽤
2.上顶针板⼆次顶出
模具开模后上下顶针板先⼀起顶出，⽽后下顶针板限位，上顶针板继续顶出。

此结构适⽤于浅倒扣⼆次顶出强脱，整体顶出后再做⼆次顶出的深⾻位情况下使⽤
3.下顶针板⼆次顶出
模具开模后上下顶针板先⼀起顶出，⽽后上顶针板限位，下顶针板继续顶出。

此结构适⽤于产品容易粘斜顶以及⽆法做侧抽芯结构的⼿动取件情况下使⽤
总结
⼆次顶出控制机构种类很多，具体的使⽤需根据模具⼤⼩，产品类型，模具结构类型，合理选⽤，不应拘泥于⼀种形式，应该按实际情况具体分析，选⽤最合理，最优化的结构设计模具。

粉丝福利
模具油缸使⽤技巧实战视频教程正式预售
应⼴⼤模具同⾏要求，特整理模具油缸使⽤技巧实战教程，视频本⽉底发⾏，发⾏前预售优惠100元，如需预定可联系：
谢⼯ QQ：644803033 微信：181****3590
邓⼯ QQ：295659393 微信：188****7913
周⼯ QQ：381319420 微信:137****2860。

二次頂出機構一般情況下，從模具中取出成品，無論是採用單一或者是多元件的頂出機構，其頂出動作都是一次完成。

但是，由於成品的形狀特殊，或者是量產時的要求，如果在一次頂出後，成品仍然在模穴中，或者是無法自動脫落時，就需要再增加一次頂出動作。

這樣的頂出動作設計，稱為二次頂出。

二次頂出，能夠讓頂出流程順暢化，對於某些頂出行程需求較大的產品，利用二次頂出可以減少頂針在頂出時施加的力量，避免頂出時造成產品上的缺陷。

二次頂出機構，簡單來說，可以分為下列三大類：一、單頂針板組合的二次頂出機構二、雙頂針板組合的二次頂出機構三、氣動/液壓的二次頂出機構一、單頂針板組合的二次頂出機構所謂單頂針板組合，就是一般常見的單套頂針板組合(上頂針板与下頂針板各一)，由於僅有單套的頂針板組合，因此射出機頂出的動作僅提供傳統的一次頂出；另一次頂出就必須配合其他的模具機構設計（例如彈簧）來進行。

單頂針板的二次頂出機構，可以分成下列幾類：1. 公母模板彈開式2. 公母模板拉開式3. 頂針板組合機構4. 浮動模仁以下，將根據各種不同的設計，提供參考的設計圖面。

公母模板彈開式二次頂出第一段頂出發生在公母模板開啟時。

彈簧將模板（或局部模仁）頂出一小段距離。

第二段頂出由頂針板作動，利用頂針將產品頂離模穴。

利用彈簧完成二次頂出，在模具結構上是最簡單的方法，需要額外加工的部分也很少。

但是，彈簧的缺點（彈性疲乏），也是這種頂出方式的缺點。

隨時注意彈簧是否能夠順利動作，以与檢查第一段頂出的頂出行程，是避免模具機構失效的安全措施。

公母模板彈開式二次頂出有幾種變形1、彈簧推動模板改為彈簧推動『頂出入子』上圖所示，是利用彈簧推動整塊模板。

實際應用時，可以根據產品的造型，改為推動頂出入子。

例如下圖，這樣可以減少彈簧每次推動所需要克服的重量，增加彈簧的壽命。

2、如果第一段頂出的行程不需要很長，利用優力膠代替彈簧也是一種可行的方法。

優力膠是一種人工橡膠發泡製成的材料，它的壓縮比例不高，大約只有1/3；不能像線圈彈簧一樣,壓縮比例可以達到1/2。
