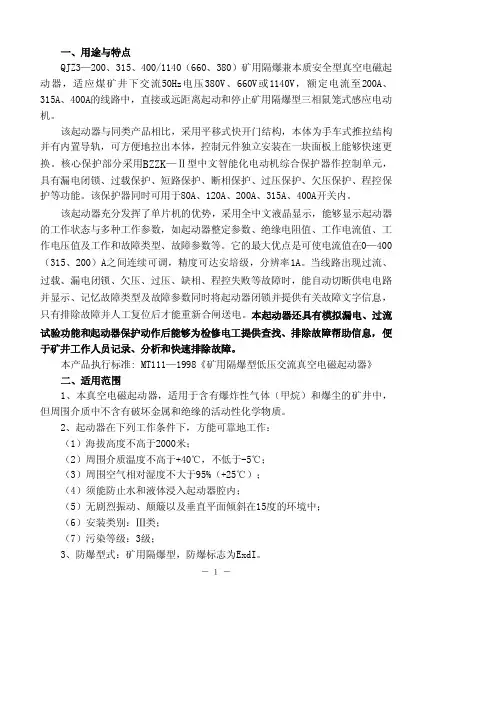

3207-01QJZ-400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器产品使用说明书甘肃容和矿用设备集团有限公司2008.09.06出版1 用途及使用范围1.1QJ Z—200、315、400/1140矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于含有爆炸性气体（甲烷或煤尘的矿井），主要用于直接起动或停止额定电压至1140V，频率为50Hz，额定功率250KW（200A）、400KW（315A）、550KW（400A）以内的三相鼠笼异步电动机。
起动器配备智能保护器，显示为液晶汉显。
起动器可进行远方控制和联控，并可在停机时进行换向，出厂时电源接至1140V。
通过变换控制变压器接线并拨动漏电转换开关至660V位置后，亦可用作控制额定电压为660V，额定电流为相应范围内的电动机。
1.2 起动器的工作条件如下：a.海拔高度为2000 m；b.周围环境温度为－20～+40℃；c.周围相对湿度不大于95％（25℃）；d.须能防止水或其它液体浸入的地方；e.无剧烈振动，颠簸以及水平安装倾斜度在15°以内的环境中；f.无破坏绝缘的气体或蒸汽的环境中。
1.3 起动器具有欠压保护、短路保护、断相与不平衡保护和漏电闭锁功能，并且具有显示功能，故障记忆功能、试验功能等。
1.4起动器型号含义：2. 执行标准MT111-1998《矿用隔爆型低压交流真空电磁起动器》；Q/GKD 014—2006《QJZ—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器》。
3. 防爆型式矿用隔爆兼本质安全型; 防爆标志 Exd〔ib〕I .4 结构和性能概述4.1 起动器由装在撬形底架上的方形隔爆外壳，固定式千伏级元件装配，控制板装配及前门组装部件组成，其中外壳又分成接线空腔和主腔二个独立的隔爆部分。
起动器的前门为平面止口式，开门时，需先解开前门右侧中部的机械闭锁，然后提起起动器左侧固定于铰链上的操作手把，将前门向上抬起大于30㎜后（不要过于抬高），前门即可打开，关门时，用手平提铰链上的操作手把，转动前门即可关闭。

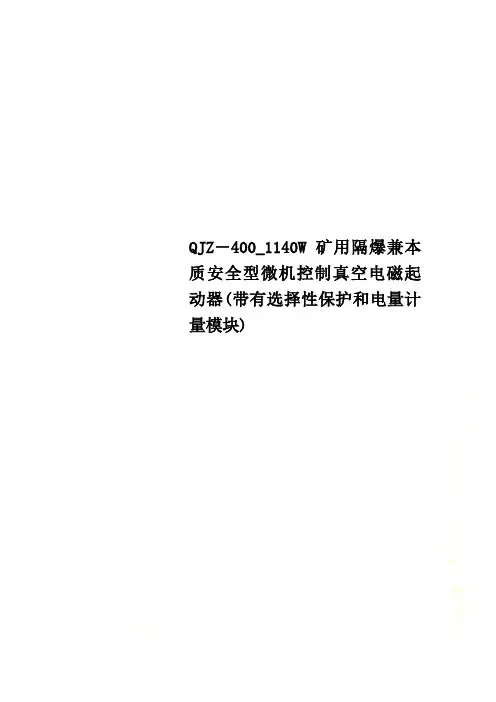

QJZ―400_1140W矿用隔爆兼本质安全型微机控制真空电磁起动器(带有选择性保护和电量计量模块)QJZ―400/1140W矿用隔爆兼本质安全型微机控制真空电磁起动器(具有电量计量和选择性漏电保护功能)使用说明书中国矿业大学常州市新方矿用电器有限公司QJZ―400/1140W矿用隔爆兼本质安全型微机控制真空电磁起动器(具有电量计量和选择性漏电保护功能)一、用途及正常工作条件1、用途QJZ―400/1140W矿用隔爆兼本质安全型微机控制真空电磁起动器(以下简称起动器),适用于煤矿井下和其他周围介质中含有爆炸性气体(甲烷混合物)的环境中，在交流50HZ 、电压1140V或660V供电系统中，对额定工作电流至400A的三相鼠笼型电动机进行单机直接起动、停止控制，或用多台起动器对多台电动机进行顺序起动、停止控制，并对线路及电动机进行保护。
在停机时，可利用隔离换相开关进行换相。
必要时允许使用外壳上的操作手把由隔离开关带载分断。
本起动器增设了零序（选择性）漏电保护装置，为采区变电所放射式供电可靠性的提高提供了较为理想的设备。
同时，本起动器还带有高精度电量计量模块，可以对本起动器所控制的负载的用电进行电量计量，为煤矿的成本控制提供了一个有效的手段。
2、正常工作条件a)周围空气温度-5℃～+40℃；b)安装地点的海拔不超过2000M；c)周围空气相对湿度不超过90%（+25℃）；d)无破坏绝缘的气体或蒸汽的环境中；e)能防止滴水的地方；f)无显著摇动与冲击振动的地方；g)与水平面的安装倾斜度不超过15度；h)安装类别Ⅲ类，污染等级3级。
二、主要技术特征1、额定工作电压：1140V、660V；2、额定工作电流:400A；3、额定工作制：8小时连续工作制；4、主电路通断能力：接通3150A；分断2520A；5、极限分断能力：4725A；6、保护：失压保护、过载保护、短路保护、断相保护、漏电闭锁保护、选择性漏电保护；额定工作电流整定值为80～405A；有过载、断相、短路保护功能；具有漏电闭锁保护功能；具有漏电保护功能；具有程序控制和联锁控制功能。

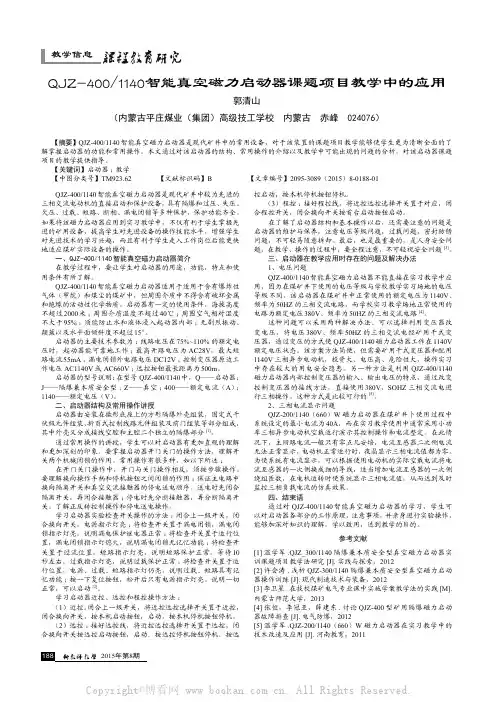

教学信息新教师教学QJZ-400/1140智能真空磁力启动器是现代矿井中较为先进的三相交流电动机的直接启动和保护设备，具有隔爆和过压、失压、欠压、过载、短路、断相、漏电闭锁等多种保护，保护功能齐全。
如果将该磁力启动器应用到实习教学中，不仅有利于学生掌握先进的矿用设备，提高学生对先进设备的操作技能水平，增强学生对先进技术的学习兴趣，而且有利于学生走入工作岗位后能更快地适应煤矿实际设备的操作。
一、QJZ-400/1140智能真空磁力启动器简介在教学过程中，要让学生对启动器的用途，功能，特点和使用条件有所了解。
QJZ-400/1140智能真空磁力启动器适用于适用于含有爆炸性气体（甲烷）和煤尘的煤矿中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
启动器有一定的使用条件，海拔高度不超过2000米；周围介质温度不超过40℃；周围空气相对湿度不大于95%；须能防止水和液体浸入起动器内部；无剧烈振动、颠簸以及水平面倾斜度不超过15°。
启动器的主要技术参数为：线路电压在75%~110%的额定电压时，起动器能可靠地工作；最高开路电压为AC28V ，最大短路电流55mA ；漏电闭锁外电路电压DC12V ；控制变压器原边工作电压AC1140V 或AC660V ；远控按钮最长距离为500m 。
启动器的型号说明：在型号QJZ-400/1140中，Q ——启动器；J ——隔爆兼本质安全型；Z ——真空；400——额定电流（A ）；1140——额定电压（V ）。
二、启动器结构及常用操作讲授启动器由安装在撬形底座上的方形隔爆外壳组装，固定式千伏级元件组装，折页式控制线路元件组装及前门组装等部分组成，其中外壳又分成接线空腔和主腔二个独立的隔爆部分[1]。
通过常用操作的讲授，学生可以对启动器有更加直观的理解和更加深刻的印象。
要掌握启动器开门关门的操作方法，理解开关两个机械闭锁的作用。
常用操作有很多种，如以下所述：在开门关门操作中，开门与关门操作相反，须按步骤操作。

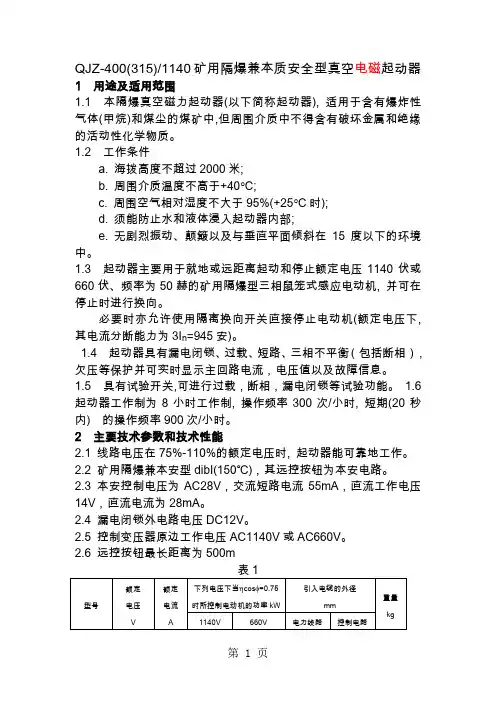

QJZ-400(315)/1140矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空磁力起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。
1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。
必要时亦允许使用隔离换向开关直接停止电动机(额定电压下,其电流分断能力为3I n=945安)。
1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。
1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
1.6 起动器工作制为8小时工作制, 操作频率300次/小时, 短期(20秒内)•的操作频率900次/小时。
2 主要技术参数和技术性能2.1 线路电压在75%-110%的额定电压时, 起动器能可靠地工作。
2.2 矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。
2.3 本安控制电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。
2.4 漏电闭锁外电路电压DC12V。
2.5 控制变压器原边工作电压AC1140V或AC660V。
2.6 远控按钮最长距离为500m2.6极限分断能力：4500A3 结构和性能概述3.1 起动器由座在撬形底架上的方形隔爆外壳组装、固定式千伏级元件组装, 折页式控制线路元件组装及前门组装等部分组成, 其中外壳又分成接线空腔和主腔二个独立的隔爆部分。
起动器的前门为平面止口式, 开门时, 需先按下机壳右侧的停止按钮顶杆,•转动隔离换向开关至停止位置, 然后提起起动器左侧固定于铰链上的操作手把, 将前门向上抬起约大于30毫米后(不要过于抬高), 前门即可打开。

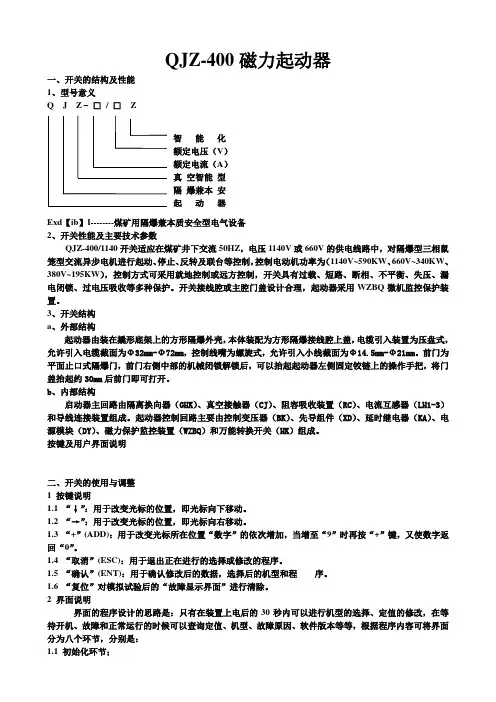

QJZ-400磁力起动器一、开关的结构及性能1、型号意义Q J Z –□/ □ZExd【ib】I--------煤矿用隔爆兼本质安全型电气设备2、开关性能及主要技术参数QJZ-400/1140开关适应在煤矿井下交流50HZ，电压1140V或660V的供电线路中，对隔爆型三相鼠笼型交流异步电机进行起动、停止、反转及联台等控制，控制电动机功率为（1140V~590KW、660V~340KW、380V~195KW），控制方式可采用就地控制或远方控制，开关具有过载、短路、断相、不平衡、失压、漏电闭锁、过电压吸收等多种保护。
开关接线腔或主腔门盖设计合理，起动器采用WZBQ微机监控保护装置。
3、开关结构a、外部结构起动器由装在撬形底架上的方形隔爆外壳，本体装配为方形隔爆接线腔上盖，电缆引入装置为压盘式，允许引入电缆截面为Ф32mm-Ф72mm，控制线嘴为螺旋式，允许引入小线截面为Ф14.5mm-Ф21mm。
前门为平面止口式隔爆门，前门右侧中部的机械闭锁解锁后，可以抬起起动器左侧固定铰链上的操作手把，将门盖抬起约30mm后前门即可打开。
b、内部结构启动器主回路由隔离换向器（GHK）、真空接触器（CJ）、阻容吸收装置（RC）、电流互感器（LH1-3）和导线连接装置组成。
起动器控制回路主要由控制变压器（BK）、先导组件（XD）、延时继电器（KA）、电源模块（DY）、磁力保护监控装置（WZBQ）和万能转换开关（HK）组成。
按键及用户界面说明二、开关的使用与调整1 按键说明1.1 “↓”：用于改变光标的位置，即光标向下移动。
1.2 “→”：用于改变光标的位置，即光标向右移动。
1.3 “+”(ADD)：用于改变光标所在位置“数字”的依次增加，当增至“9”时再按“+”键，又使数字返回“0”。
1.4 “取消”(ESC)：用于退出正在进行的选择或修改的程序。
1.5 “确认”(ENT)：用于确认修改后的数据，选择后的机型和程序。
QJZ - /1140（600）自能化矿用隔爆兼本质安全型真空电磁起动器使用说明书中 国 煤 碳 物 产 集 团八 达 真 空 电 器 开 关 厂400 200目 录一、用途...................................................（1） 二、正常工作条件.......................................（1） 三、主要技术性能指示.................................（1） 四、结构概述.............................................（2） 五、工作原理.............................................（3） 六、安装、调整、使用、维修........................（6） 七、订货须如 (9)附图1： 矿用隔爆兼本质安全型真空电磁起动器电气原理图 (10)附图2： 矿用隔爆兼本质安全型真空电磁起动器接线图 (11)附图3： 矿用隔爆兼本质安全型真空电磁起动器（门板）接线图 (12)附图4： 矿用隔爆兼本质安全型真空电磁起动器（本体）接线图 (13)QJZ- /1140（660）400200 QJZ - /1140（660）400 200 QJZ - /1140（660）400 200 QJZ- /1140（660）400 200一、 用途：QJZ-400200/1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ 、额定电压1140V 或660V 的供电动机及有关电路进行保护。
起动器可与甲烷传感器相连，用于检测采掘工作面得甲烷，当其超限时，起动器跳闸，时间甲烷断电。
二、 正常工作条件：1、 海拔高度不超过2000米。
QJZ真空电磁起动器使用说明QJZ真空电磁起动器是一种新型的启动装置，可以广泛应用于各种不同类型的电动机中。
它采用真空电磁开关和悬浮触点，具有启动可靠、动作迅速、体积小、重量轻、安装方便等优点。
下面是QJZ真空电磁起动器的使用说明。
一、安装1.在安装QJZ真空电磁起动器前，需确认电源电压与起动器标牌上标注的电压一致，以避免设备损坏或危险。
2.安装前应检查起动器各部件是否损坏，尤其是线圈是否有短路或接地现象，触点是否正常等。
3.安装起动器时，应将电源线与电动机线分开引入，避免相互干扰干扰。
二、连接1.将电源线及电动机线正确连接到起动器的引出端，并固定好螺钉。
2.确认线路连接无误后，通过按下启动按钮或使电动机上电来进行测试。
三、操作1.启动：将启动按钮按下，起动器会快速启动电动机，并显示启动状态灯亮起。
启动完成后，释放按钮即可。
2.停止：按下停止按钮，起动器会立即停止电动机的运行，并灭掉停止状态灯。
四、注意事项1.在第一次使用QJZ真空电磁起动器之前，需要对其进行预热操作，即将电源通电并保持启动按钮按下。
预热时间为5至10秒钟。
这样可以确保起动器、线圈等部件的正常运行。
2.使用过程中，应定期检查起动器内部的灰尘和杂物等，保持其清洁。
若发现有异常现象，应及时清理或更换相应部件。
3.使用过程中，如发现起动器工作不正常、温度过高等情况，应立即停止使用，并通过专业人员进行检查、修理或更换。
4.禁止将物体放置在起动器上，以防止影响其散热和正常工作。
5.在断电后，应等待数分钟后再重新通电，以确保起动器内部电容器完全释放电荷。
6.在进行任何维护、检修等操作时，必须确保断开电源，并进行相应的安全措施，以免发生触电、短路等危险。
QJZ - /1140（600）自能化矿用隔爆兼本质安全型真空电磁起动器使用说明书中 国 煤 碳 物 产 集 团八 达 真 空 电 器 开 关 厂400 200目 录一、用途...................................................（1） 二、正常工作条件.......................................（1） 三、主要技术性能指示.................................（1） 四、结构概述.............................................（2） 五、工作原理.............................................（3） 六、安装、调整、使用、维修........................（6） 七、订货须如 (9)附图1： 矿用隔爆兼本质安全型真空电磁起动器电气原理图 (10)附图2： 矿用隔爆兼本质安全型真空电磁起动器接线图 (11)附图3： 矿用隔爆兼本质安全型真空电磁起动器（门板）接线图 (12)附图4： 矿用隔爆兼本质安全型真空电磁起动器（本体）接线图 (13)QJZ- /1140（660）400200 QJZ - /1140（660）400 200 QJZ - /1140（660）400 200 QJZ- /1140（660）400 200一、 用途：QJZ-400200/1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ 、额定电压1140V 或660V 的供电动机及有关电路进行保护。
起动器可与甲烷传感器相连，用于检测采掘工作面得甲烷，当其超限时，起动器跳闸，时间甲烷断电。
二、 正常工作条件：1、 海拔高度不超过2000米。
QJZ-400/1140 矿用隔爆兼本质安全型真空电磁起动器使用说明书浙江恒泰科技有限公司目录1、概述2、结构特征及工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、运输贮存9、保养、维修10、订货、须知11、售后服务及承诺12、附件1、概述1.1用途QJZ-200、300、400/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz、额定电压1140V和660V的供电系统中，控制额定电流至400A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
1.2正常工作条件°C，最低不低于-5°C。
°C时）。
°的环境中。
Ⅲ类。
1.3型号的组成及其代表意义Q J Z—□ /□额定电压额定电流真空隔爆兼本质安全型起动器2、结构特征与工作原理2.1起动器安装由撬型底架上的方形隔爆外壳和芯架小车组成。
防爆外壳分上下腔两部分。
上腔为接线腔，下腔为主腔。
起动器的输出电缆和控制电缆的连接均采用压盘式引入装置。
起动器的前门采用快开门结构，开门时，先顺时针转动门右旁锁孔里的门栓，直至门栓完全脱离前门插入转轴缺槽，然后将门手柄向前扳并使其向左转，门向右平移脱离卡板后打开。
前门与隔离开关有可靠的机械联锁，保证只有隔离开关断开的位置时前门方可打开。
前门打开后，以正常的操作方法不能合上隔离开关。
隔离开关操作手柄具有正向、停止、反向三个位置。
隔离开关与真空接触器之间的电气联锁通过隔离开关的辅助接点来实现，这就避免了在使用中隔离开关的带负荷分断，但在紧急情况下，如接触器触头粘连，允许隔离开关带负荷切断电源。
起动器的组成电器元件（真空接触器、隔离换向开关、电源变压器、电流互感器、熔断器、中间继电器、阻容吸收、智能保护器等）均安装在芯架小车上，起动器前门打开后，芯架小车可沿导轨拉出，以方便安装和维修。
QJZ-400-1140W矿用隔爆兼本质安全型智能真空磁力起动器兼本质安全型智能真空磁力起动器1 用途及适用范畴1.1 本隔爆真空磁力起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。
1.3 起动器要紧用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。
必要时亦承诺使用隔离换向开关直截了当停止电动机1.4 起动器具有漏电闭锁、过载、短路、三相不平稳〔包括断相〕，欠压等爱护并可实时显示主回路电流，电压值以及故障信息。
1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
1.6 起动器工作制为8小时工作制, 操作频率不大于300次/小时。
2 要紧技术参数和技术性能2.1 线路电压在75%-110%的额定电压时, 起动器能可靠地工作。
2.2 矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。
2.3 本安操纵电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。
2.4 漏电闭锁外电路电压DC12V。
2.5 操纵变压器原边工作电压AC1140V或AC660V。
2.6 远控按钮最长距离为500m。
2.7智能化性能2.7.1液晶汉显、中文界面，实时显示三相电流、系统电压、电网对地绝缘电阻及各种故障显示，并具备故障查询功能。
2.7.2在开关不打开前门的情形下，通过液晶汉显中文菜单，实现人机对话功能，实现各种爱护参数的整定。
2.7.3 具有运算机通讯接口，可远距离传输开关状态、电流、电压，实现运算机井上井下联网〔此项功能由用户选配〕。
QJZⅡ系列矿用隔爆兼本质安全型真空电磁起动器1．概述1.1 QJZⅡ系列矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
主要用于直接起动或停止，额定电压1140V、频率为50Hz、额定功率最大为550kw 范围内的矿用隔爆型三相异步电动机。
控制方式可就地控制和远方控制，并可在停止时进行换向。
控制回路为本安回路。
1.2 通过改换控制变压器接线并将熔断器熔芯更换，也可用作控制额定电压为660V，电流在额定电流以内的电动机。
1.3 产品防爆型式、防爆标志及产品型号、含义1.3.1产品的防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I1.3.2产品型号:QJZ-200/（660）1140Ⅱ；QJZ-315/（660）1140Ⅱ；QJZ-400/（660）1140Ⅱ；1.3.3产品型号含义Q J Z —□/ □Ⅱ智能型额定电压额定电流真空隔爆兼本质安全型电磁起动器1.4执行标准Q/JZ034-2007 产品企业标准MT111-1998 矿用防爆型低压交流真空电磁起动器1.5 本起动器在下列条件下可靠地工作：1.5.1 海拔不超过2000m，周围环境压力为80-110×kPa;1.5.2 周围空气环境温度为-5—+40℃；1.5.3 周围空气相对湿度不大于95%（+25℃）；1.5.4 在有甲烷混合物及煤尘爆炸危险的煤矿井下；1.5.5 须能防止水或其他液体侵入起动器内部和无破坏金属及绝缘的气体和蒸汽的环境中；1.5.6 无剧烈冲击震动、颠簸以及与水平面的安装倾斜度在15°以下的环境中；1.5.7安装类别Ⅲ；污染等级3级；1.6 起动器具有失压、短路、过载、断相、漏电闭锁等保护，及相应的故障显示以及电源、运行等工作状态显示。
1.7 起动器可在外部进行保护参数的整定，具有良好的人机对话界面，操作简单，显示明确。
1.8 起动器可单独控制，也可联台控制（以下称联控）。
QJZ - /1140（600）自能化矿用隔爆兼本质安全型真空电磁起动器使用说明书中 国 煤 碳 物 产 集 团八 达 真 空 电 器 开 关 厂400 200目 录一、用途...................................................（1） 二、正常工作条件.......................................（1） 三、主要技术性能指示.................................（1） 四、结构概述.............................................（2） 五、工作原理.............................................（3） 六、安装、调整、使用、维修........................（6） 七、订货须如 (9)附图1： 矿用隔爆兼本质安全型真空电磁起动器电气原理图 (10)附图2： 矿用隔爆兼本质安全型真空电磁起动器接线图 (11)附图3： 矿用隔爆兼本质安全型真空电磁起动器（门板）接线图 (12)附图4： 矿用隔爆兼本质安全型真空电磁起动器（本体）接线图 (13)QJZ- /1140（660）400200 QJZ - /1140（660）400 200 QJZ - /1140（660）400 200 QJZ- /1140（660）400 200一、 用途：QJZ-400200/1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ 、额定电压1140V 或660V 的供电动机及有关电路进行保护。
起动器可与甲烷传感器相连，用于检测采掘工作面得甲烷，当其超限时，起动器跳闸，时间甲烷断电。
二、 正常工作条件：1、 海拔高度不超过2000米。
