制图的基本规定正投影与三视图点的投影试题

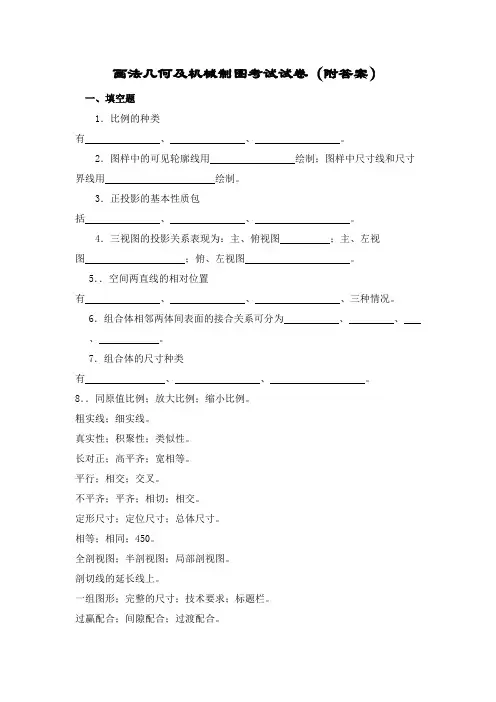

画法几何及机械制图考试试卷（附答案）一、填空题1．比例的种类有、、。

2．图样中的可见轮廓线用绘制；图样中尺寸线和尺寸界线用绘制。

3．正投影的基本性质包括、、。

4．三视图的投影关系表现为：主、俯视图；主、左视图；俯、左视图。

5．．空间两直线的相对位置有、、、三种情况。

6．组合体相邻两体间表面的接合关系可分为、、、。

7．组合体的尺寸种类有、、。

8．．同原值比例；放大比例；缩小比例。

粗实线；细实线。

真实性；积聚性；类似性。

长对正；高平齐；宽相等。

平行；相交；交叉。

不平齐；平齐；相切；相交。

定形尺寸；定位尺寸；总体尺寸。

相等；相同；450。

全剖视图；半剖视图；局部剖视图。

剖切线的延长线上。

一组图形；完整的尺寸；技术要求；标题栏。

过赢配合；间隙配合；过渡配合。

公差带大小；公差带位置。

不剖。

比例。

细实线；点划线。

箭头；斜线。

中心投影法；平行投影法。

移出断面图；重合断面图。

粗实线。

粗实线；点划线；细实线；粗实线。

光滑；高。

标准公差等级；基本偏差。

基孔制；基轴制。

一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。

一机件各剖视图中的剖面线，应画成间隔、方向而且与水平成的平行线。

9．剖视图分为、、。

10．移出断面一般配置在。

11．一张完整的零件图应包括：、、、。

12．国家标准将配合分为、、。

13．公差带由和这两个要素组成。

14．在装配图上作剖视时，当剖切平面通过标准件和实心的对称平面或轴线时，这些零件均按绘制。

15．图中图形与其实物相应要素的线性尺寸之比称为。

16．图样中的剖面线用绘制；图样中转体的轴线或形体的对称线用绘制。

17．尺寸线终端可以有和两种形式。

18．．投影法分为和。

19．断面图分为和。

20．无论内、外螺纹，螺纹终止线均用绘制。

21．．齿轮轮齿部分齿顶圆和齿顶线用绘制；分度圆和分度线用绘制；在不剖视图中，齿根圆和齿根线用绘制，也可省略不画；在剖视图中齿根线用绘制。

22．表面粗糙度越低，表面越，但加工成本也越。

第一章制图基本知识第一节制图标准的基本规定1．A3幅面的尺寸（B×L）是__C___。

A 94×841B 420×594C 297×420D 210×2972．留装订边的A3幅面的装订边尺寸（a）和其余三边（c）的尺寸是___B__。

A a=25,c=10B a=25,c=5C a=10,c=5D a=20,c=10 3．关于对中符号，下面的说法正确的是_____。

A 用粗实线绘制，长度依幅面大小而定。

B 画在图纸四边的中点处，长度一律从纸边界开始伸入图框内5mm。

C 对中符号伸入标题栏范围时，则伸入标题栏部分省略不画。

D 对中符号仅在必要时画出。

4. 下面的说法正确的是____C_。

A 每张图样都应画出标题栏和方向符号。

B 看图方向必须与看标题栏的方向一致。

C 看图方向与看标题栏方向不一致时，必须画出方向符号。

D 方向符号在图纸的下边对中符号处用粗实线绘制。

5. 一图样的图形比其实物相应要素的线性尺寸缩小一倍画出，该图样标题栏比例一栏应填写___A__。

A 1∶2B 2∶1C 0.5∶1D 1∶0.56. 图样上机件的不可见轮廓线用__D___线表示。

A细点画线B粗点画线C细实线D虚线7. 粗实线宽度为d，则虚线和点画线的宽度分别为___D__。

A d,0.5dB 0.5d,dC d,dD 0.5d,0.5d8. 关于尺寸标注，下面的说法错误的是__B___。

A实物的真实尺寸以图样上所注的尺寸数值为依据，与图形的大小和绘图准确度无关。

B尺寸界线和尺寸线用细实线绘制，可以单独画出，也可以用其他图线代替。

C角度尺寸数字一律水平注写。

D图中尺寸以mm为单位时，只注写尺寸数字，不用注写计量单位的代号和名称。

9. 尺寸线垂直时，尺寸数字应标注在尺寸线的___A__。

A左方，字头向左B左方，字头向右C右方，字头向左D右方，字头向右第一章制图基本知识第三节几何作图1. 下面图形中，斜度或锥度标注正确的是_____。

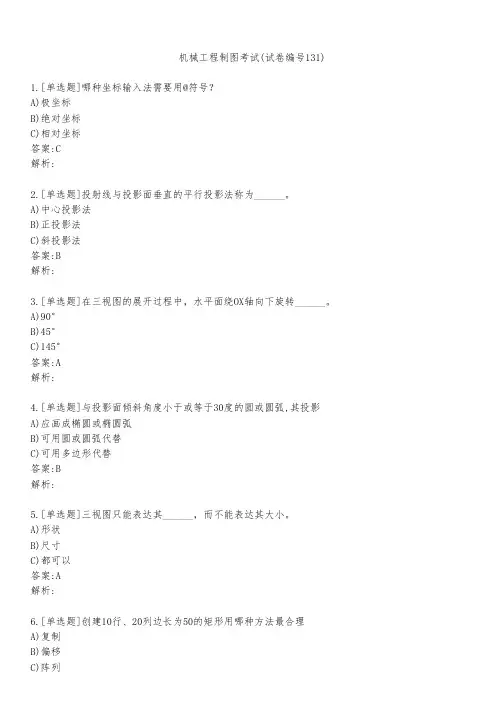

机械工程制图考试(试卷编号131)1.[单选题]哪种坐标输入法需要用@符号？A)极坐标B)绝对坐标C)相对坐标答案:C解析:2.[单选题]投射线与投影面垂直的平行投影法称为______。

A)中心投影法B)正投影法C)斜投影法答案:B解析:3.[单选题]在三视图的展开过程中，水平面绕OX轴向下旋转______。

A)90°B)45°C)145°答案:A解析:4.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧B)可用圆或圆弧代替C)可用多边形代替答案:B解析:5.[单选题]三视图只能表达其______，而不能表达其大小。

A)形状B)尺寸C)都可以答案:A解析:6.[单选题]创建10行、20列边长为50的矩形用哪种方法最合理A)复制B)偏移C)阵列答案:C解析:7.[单选题]图形上标注的尺寸数字表示（ ）A)画图的尺寸B)实际完工要求尺寸C)机件的实际尺寸答案:B解析:8.[单选题]投射线与投影面______的平行投影法称为正投影法。

A)垂直B)倾斜C)均可答案:A解析:9.[单选题]极限与配合在装配图上的标注形式中,分子为( )。

A)孔的公差带代号B)轴的公差带代号C)孔的实际尺寸答案:A解析:10.[单选题]在半剖视图中,剖视图部分与视图部分的分界线为:A)细点画线B)粗实线、C)双点画线答案:A解析:11.[单选题]主视图与俯视图（ ）A)长对正B)高平齐C)宽相等答案:A解析:12.[单选题]判断 B － B 断面图，正确的答案:是（ ）。

A)B)C)D)答案:C解析:13.[单选题]求圆柱与圆锥轴线正交的相贯线利用辅助平面法所求的是相贯线上的（ ）点A)最高点B)最低点C)一般位置点D)最前点答案:C解析:14.[单选题]在绘制三视图时以主视图为准，俯视图在它的（ ）。

A)下面B)左面C)前面D)右面答案:A解析:15.[单选题]支座按其按其形状结构的特点属于A)轴套类B)轮盘类C)叉架类D)箱体类答案:C解析:16.[单选题]平面体一般要注出它的（ ）三个方向的尺寸A)长B)宽C)高D)以上都是答案:D解析:17.[单选题]下面选项中全是曲面基本几何体的是A)棱柱、棱锥、圆台、球B)圆台、圆锥、球C)棱台、棱锥、棱柱、圆台D)棱柱、球、棱锥、圆锥答案:B解析:18.[单选题]尺寸标注的三要素是（ ）A)尺寸线B)尺寸界限C)尺寸数字D)以上都是解析:19.[单选题]用户编写程序的优劣对程序长短和( )会产生较大影响。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．ΦΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

“画法几何及工程制图”复习资料复习重点：1制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

2 投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法3平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系4平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法5 规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法6 组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法7 图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念8 钢筋混凝土结构图（了解）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法9 房屋建筑图（了解）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法10 桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法题1：单项选择题，将正确答案填写在括号内1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。

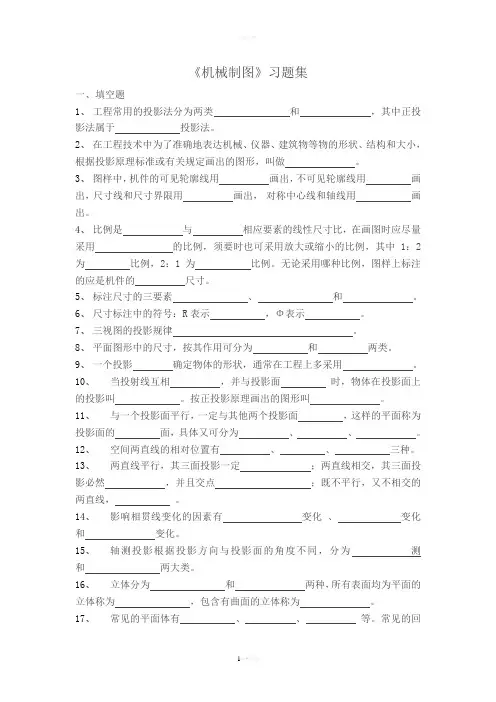

《机械制图》习题集一、填空题1、工程常用的投影法分为两类和，其中正投影法属于投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做。

3、图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界限用画出，对称中心线和轴线用画出。

4、比例是与相应要素的线性尺寸比，在画图时应尽量采用的比例，须要时也可采用放大或缩小的比例，其中1：2为比例，2：1为比例。

无论采用哪种比例，图样上标注的应是机件的尺寸。

5、标注尺寸的三要素、和。

6、尺寸标注中的符号：R表示，Φ表示。

7、三视图的投影规律。

8、平面图形中的尺寸，按其作用可分为和两类。

9、一个投影确定物体的形状，通常在工程上多采用。

10、当投射线互相，并与投影面时，物体在投影面上的投影叫。

按正投影原理画出的图形叫。

11、与一个投影面平行，一定与其他两个投影面，这样的平面称为投影面的面，具体又可分为、、。

12、空间两直线的相对位置有、、三种。

13、两直线平行，其三面投影一定；两直线相交，其三面投影必然，并且交点；既不平行，又不相交的两直线，。

14、影响相贯线变化的因素有变化、变化和变化。

15、轴测投影根据投影方向与投影面的角度不同，分为测和两大类。

16、立体分为和两种，所有表面均为平面的立体称为，包含有曲面的立体称为。

17、常见的平面体有、、等。

常见的回转体有、、、等。

18、立体表面交线的基本性质是和。

19、角度的尺寸数字一律按位置书写。

当任何图线穿过尺寸数字时都必须。

20、平面体的截交线为封闭的，其形状取决于截平面所截到的棱边个数和交到平面的情况。

21、曲面体的截交线通常为或，求作相贯线的基本思路为。

22、圆柱被平面截切后产生的截交线形状有、、椭三种。

23、圆锥被平面截切后产生的截交线形状有、、、、五种。

24、当平面平行于圆柱轴线截切时，截交线的形状是；当平面垂直于圆柱轴线截切时，截交线的形状是；当平面倾斜于圆柱轴线截切时，截交线的形状是。

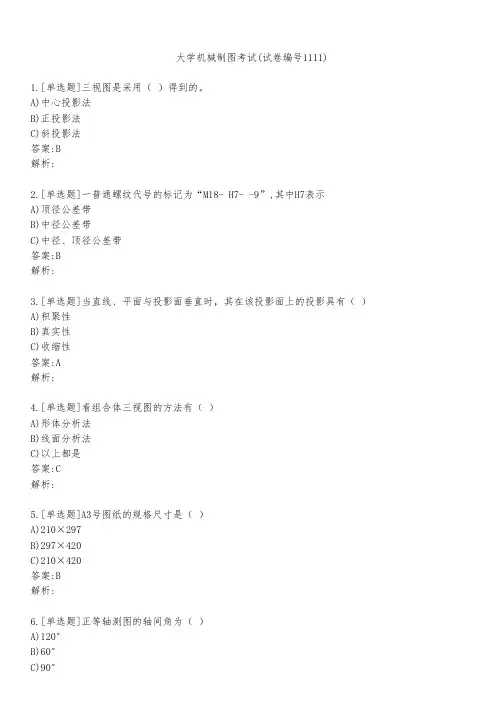

大学机械制图考试(试卷编号1111)1.[单选题]三视图是采用（ ）得到的。

A)中心投影法B)正投影法C)斜投影法答案:B解析:2.[单选题]一普通螺纹代号的标记为“M18- H7- -9”,其中H7表示A)顶径公差带B)中径公差带C)中径、顶径公差带答案:B解析:3.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:4.[单选题]看组合体三视图的方法有（ ）A)形体分析法B)线面分析法C)以上都是答案:C解析:5.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:6.[单选题]正等轴测图的轴间角为（ ）A)120°答案:A解析:7.[单选题]用平面切割立体，平面与立体表面的交线称为（ ）A)截交线B)相贯线C)截平面答案:A解析:8.[单选题]在尺寸标注中代表厚度的符号是 （ ）A)tB)ΦC)SRD)R答案:A解析:9.[单选题]如果两直线的投影不符合平行或相交两直线的投影规律，则可判定为空间（ ）两直线。

A)平行B)垂直C)相交D)交叉答案:D解析:10.[单选题]绘制剖面线用（）A)细点画线B)波浪线C)粗实线D)细实线答案:D解析:11.[单选题]一个点同时位于H、W三个投影面中，则这个点（ ）A)在X轴上B)在Y轴上C)在Z轴上D)在W面中答案:B12.[单选题]两立体相交所得之交线称为A)截交线B)相贯线C)过渡线D)分界线答案:B解析:13.[单选题]AutoCAD默认扩展名是（ ）A)dwtB)dwgC)bakD)dxf答案:B解析:14.[单选题]结束一个命令，可以使用的方式错误的是？A)双击鼠标左键B)Enter键C)ESC键D)空格键答案:A解析:15.[单选题]已知空间点A(0,0,20),该点在A)X轴上B)Y轴上C)Z轴上D)W而上答案:C解析:16.[单选题]图纸比例 4:1 是（ ）。

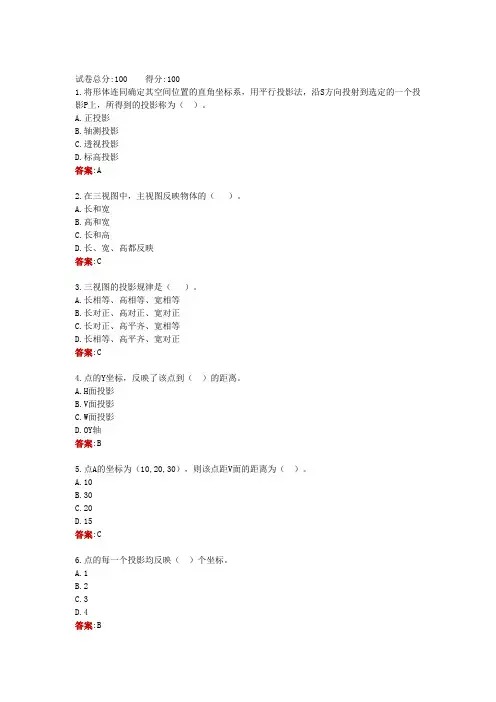

试卷总分:100 得分:100
1.将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S方向投射到选定的一个投影P上，所得到的投影称为（）。

A.正投影
B.轴测投影
C.透视投影
D.标高投影
答案:A
2.在三视图中，主视图反映物体的（）。

A.长和宽
B.高和宽
C.长和高
D.长、宽、高都反映
答案:C
3.三视图的投影规律是（）。

A.长相等、高相等、宽相等
B.长对正、高对正、宽对正
C.长对正、高平齐、宽相等
D.长相等、高平齐、宽对正
答案:C
4.点的Y坐标，反映了该点到（）的距离。

A.H面投影
B.V面投影
C.W面投影
D.OY轴
答案:B
5.点A的坐标为（10,20,30），则该点距V面的距离为（）。

A.10
B.30
C.20
D.15
答案:C
6.点的每一个投影均反映（）个坐标。

A.1
B.2
C.3
D.4
答案:B。

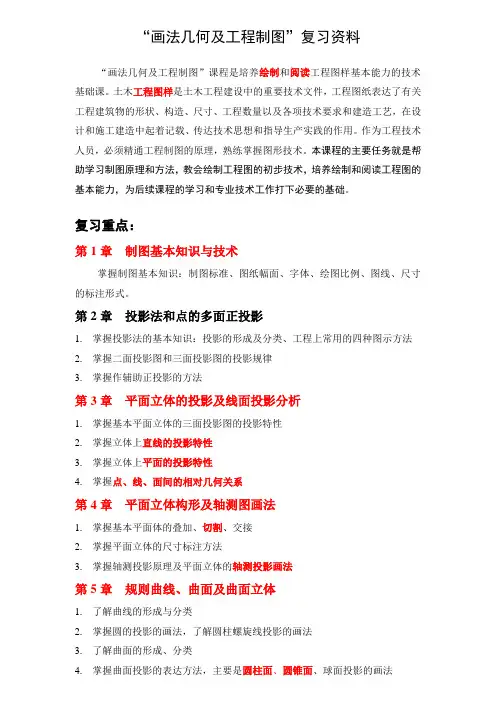

“画法几何及工程制图”复习资料“画法几何及工程制图”课程是培养绘制和阅读工程图样基本能力的技术基础课。

土木工程图样是土木工程建设中的重要技术文件，工程图纸表达了有关工程建筑物的形状、构造、尺寸、工程数量以及各项技术要求和建造工艺，在设计和施工建造中起着记载、传达技术思想和指导生产实践的作用。

作为工程技术人员，必须精通工程制图的原理，熟练掌握图形技术。

本课程的主要任务就是帮助学习制图原理和方法，教会绘制工程图的初步技术，培养绘制和阅读工程图的基本能力，为后续课程的学习和专业技术工作打下必要的基础。

复习重点：第1章制图基本知识与技术掌握制图基本知识：制图标准、图纸幅面、字体、绘图比例、图线、尺寸的标注形式。

第2章投影法和点的多面正投影1.掌握投影法的基本知识：投影的形成及分类、工程上常用的四种图示方法2.掌握二面投影图和三面投影图的投影规律3.掌握作辅助正投影的方法第3章平面立体的投影及线面投影分析1.掌握基本平面立体的三面投影图的投影特性2.掌握立体上直线的投影特性3.掌握立体上平面的投影特性4.掌握点、线、面间的相对几何关系第4章平面立体构形及轴测图画法1.掌握基本平面体的叠加、切割、交接2.掌握平面立体的尺寸标注方法3.掌握轴测投影原理及平面立体的轴测投影画法第5章规则曲线、曲面及曲面立体1.了解曲线的形成与分类2.掌握圆的投影的画法，了解圆柱螺旋线投影的画法3.了解曲面的形成、分类4.掌握曲面投影的表达方法，主要是圆柱面、圆锥面、球面投影的画法5.掌握基本曲面立体（圆柱、圆锥）的投影特性6.掌握平面与曲面体或曲表面相交的投影画法7.了解两曲面体或曲表面相交的投影画法8.掌握圆柱与圆锥的轴测图画法第6章组合体1.学会使用形体分析法对组合体的形成进行分析2.掌握根据实物绘制组合体的三视图的方法3.掌握组合体的尺寸注法4.掌握组合体三视图的阅读方法，根据组合体的两视图作第三视图5.掌握组合体轴测图的画法第7章图样画法1.掌握六个基本视图的画法2.掌握剖视图的表达方法3.掌握断面图的表达方法4.掌握在组合体轴测图中进行剖切的画法5.了解常用的简化画法6.了解第三角画法的概念第12章钢筋混凝土结构图（了解基本概念）1.了解钢筋混凝土结构的基本知识2.掌握钢筋混凝土结构的图示方法3.掌握钢筋混凝土结构图的阅读方法第13章房屋建筑图（了解了解基本概念）1.了解房屋的组成和各部分的作用，了解房屋的一般设计方法2.了解房屋施工图的分类及有关规定3.了解房屋总平面图的绘制方法4.掌握建筑平面图、建筑立面图、建筑剖面图的绘制方法5.了解建筑详图的绘制方法第14章桥梁、涵洞工程图（了解）了解桥涵工程图的基本知识，了解桥墩图、桥台图、涵洞图的图示方法本课程的考核方法：本课程在教学方式上的一个显著特点是突出强调它的实践性环节。

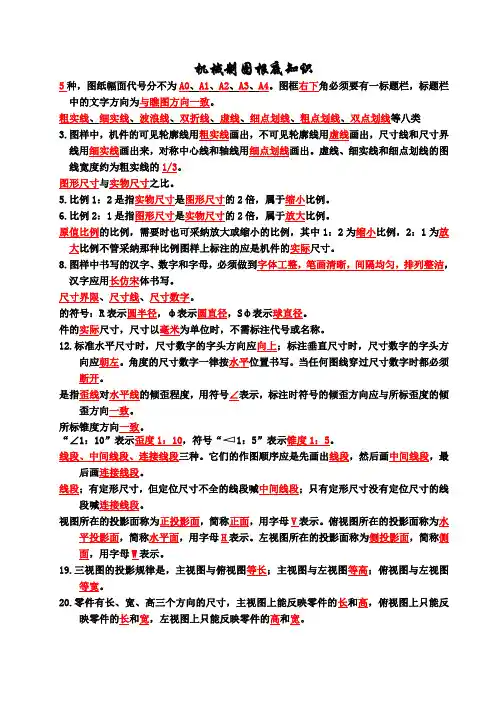

机械制图根底知识5种，图纸幅面代号分不为A0、A1、A2、A3、A4。

图框右下角必须要有一标题栏，标题栏中的文字方向为与瞧图方向一致。

粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线等八类3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的1/3。

图形尺寸与实物尺寸之比。

5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。

6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。

原值比例的比例，需要时也可采纳放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例不管采纳那种比例图样上标注的应是机件的实际尺寸。

8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清晰，间隔均匀，排列整洁，汉字应用长仿宋体书写。

尺寸界限、尺寸线、尺寸数字。

的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。

件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。

12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

是指歪线对水平线的倾歪程度，用符号∠表示，标注时符号的倾歪方向应与所标歪度的倾歪方向一致。

所标锥度方向一致。

“∠1：10”表示歪度1：10，符号“：5”表示锥度1：5。

线段、中间线段、连接线段三种。

它们的作图顺序应是先画出线段，然后画中间线段，最后画连接线段。

线段；有定形尺寸，但定位尺寸不全的线段喊中间线段；只有定形尺寸没有定位尺寸的线段喊连接线段。

视图所在的投影面称为正投影面，简称正面，用字母V表示。

俯视图所在的投影面称为水平投影面，简称水平面，用字母H表示。

左视图所在的投影面称为侧投影面，简称侧面，用字母W表示。

19.三视图的投影规律是，主视图与俯视图等长；主视图与左视图等高；俯视图与左视图等宽。

《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。

2、当直线平行于投影面时，其投影反映实长，这种性质叫实形性，当直线垂直投影面时，其投影为一点，这种性质叫积聚性，当平面倾斜于投影面时，其投影为缩短的直线（原图的类似行），这种性质叫类似性。

1机械制图试题库一、填空题1、工程常用的投影法分为两类中心投影法和平行投影法其中正投影法属于平行投影法投影法。

2、在工程技术中为了正确地表达机械、仪器、建筑物等物的形状、构造和大小依据投影原理标准或相关规定画出的图形叫做视图。

3、在图纸上一定用粗实线画出图框标题栏一般应位于图纸的右下方向。

4、图样中机件的可见轮廓线用粗实线画出不行见轮廓线用虚线画出尺寸线和尺寸界线用细实线画出对称中心线和轴线用细点划线画出。

5、比率是图形与实物相应因素的线性尺寸比在绘图时应尽量采纳原值的比率须要时也可采纳放大或减小的比率此中12为减小比率21为放大比率。

不论采纳哪一种比率图样上标明的应是机件的实质尺寸。

6、机件的真切大小以图样上所标明的尺寸数值为依照与比率及视图大小没关。

7、标明尺寸的三因素尺寸数字、尺寸线和尺寸界线。

8、尺寸标明中的符号R表示半径Φ表示直径。

9、标明水平尺寸时尺寸数字的字头方向应向上标明垂直尺寸时尺寸数字的字头方向应2 向左。

角度的尺寸数字一律按水平地点书写。

当任何图线穿过尺寸数字时都一定断开。

10、平面图形中的线段有已知线段、中间线段和连结线段三种。

11、绘图板是用来固定图纸丁字尺是用来画水平线。

12、在机械制图中采纳规定的线型虚线是用于不行见轮廓线中心线、对称线就用细点划线。

13、标明圆的直径尺寸时应在数字前加注符号Φ标明球的直径符号为SΦ。

14、图样上的尺寸由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号构成。

15、图样上的书写的汉字采纳长仿宋体其字的宽度应为高度的1/ 2。

16、三视图的投影规律长对正高平齐宽相等。

17、读简单部件图的步骤抓住特点分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类基本幅面按尺寸大小可分为5 种其代号分别为A0、A1、A2、A3、A4 。

19、图纸格式分为不留装订边和留装订边种按标题栏的方向又可将图纸格式分为x型和Y型两种。

20标题栏应位于图纸的右下方标题栏中的文字方向为看图方向。

科目：建筑制图班级：姓名：总分：一、填空（30）1、投影规律的三等关系是指“、、”。

2、投影面垂直线有、、三种3、工程上常采用的投影法是和，其中投影法按投射线与投影面是否垂直又分为和法。

4、当直线平行于投影面时，其投影，这种性质叫真实性，当直线垂直投影面时，其投影，这种性质叫积聚性，当平面倾斜于投影面时，其投影，这种性质叫缩短性。

5、正立投影面用字母表示，水平投影面用字母表示。

侧立投影面用字母表示。

6、直线按其对三个投影面的相对位置关系不同，可分为、、、。

二、选择题（30）1、下列投影法中不属于平行投影法的是（）A、中心投影法 B、斜投影法、正投影法 C2、当一条直线平行于投影面时，在该投影面上反映（）A、实形性 B、积聚性、类似性 C3、当一条直线垂直于投影面时，在该投影面上反映（）A、实形性 B、积聚性、类似性 C4、在三视图中，主视图反映物体的（）A、长和宽 B、宽和高、长和高 C5、主视图与俯视图（）A、长对正 B、宽相等、高平齐 C6、主视图与左视图（）A、长对正 B、宽相等、高平齐 C7、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三 B、五、四 C8、三视图是采用（）得到的A、中心投影法 B、斜投影法、正投影法 C9、当一个面平行于一个投影面时，必（）于另外两个投影面 A、平行 B、倾斜、垂直 C10、当一条线垂直于一个投影面时，必（）于另外两个投影面A、平行 B、倾斜、垂直 C11、投射方向垂直于投影面,所得到的平行投影称为_______。

A 正投影 B 斜投影 C 平行投影 D 中心投影12、直线AB的V、H面投影均反映实长，该直线为( )。

A.水平线 B.正垂线 C.侧平线 D.侧垂线13、某直线的V 面投影反映实长，该直线为（面投影反映实长，该直线为（ ）。

A.水平线水平线 B.正平线 C.侧平线侧平线 D.铅垂线铅垂线 14、直线AB 的W 面投影反映实长，该直线为( )。

《建筑制图基础》机考网考题库及答案客观题基础知识选择题（共10题，共20分）1.图样及说明中的汉字宜采用（）A 长仿宋体B 黑体C 隶书D 楷体2. 在H面上得到的正投影图叫（）A 水平投影图B 正面投影图C 侧面投影图D 底面投影图3. 投影面展开之后，V，W两个投影上下对齐，这种关系称为（）A 长对正B 高平齐C 高平正D 宽相等4. 在制图中，把承受影子的面称为（）A 投影中心B 投影线C 投影面D 投影法5. 在平面图形中确定尺寸位置的点、直线称为（）A 尺寸基准B 尺寸定型C 尺寸定位D 尺寸标注6. 正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（）A 矩形B 三角形C 直线D 不能确定7. 投影法中规定，空间点在V面的投影选用字母时应（）A 大写字母B 小写字母C 右上角加一撇的小写字母D 右上角加两撇的小写字母8. 由一点放射的投射线所产生的投影称为（）A 中心投影B 水平投影C 垂直投影D 正投影9. 如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（）A 直线必定在平面外B 直线必定在平面内C 直线垂直于平面D 直线与平面成斜交10. 线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的( )A 同素性B 从属性C 定比性D 平行性读图选择题（共20题，共80分）1. 已知ED是平面ABC上的一条直线，则下图完全正确的是（）A BC D 参考答案：A；2. 在图1中，点A在点B的（）A 左下方B 左上方C 正下方D 正左方参考答案：A；3. 图9给出了物体的轴侧图，则物体水平面投影图正确的一项是（）A BC D 参考答案：A；4. 图2中，铅垂面应为（）个A 2B 4C 6D 8参考答案：C；5. 图2中，侧锤线应为（）条A 2B 4C 6D 8参考答案：B；6. 已知平面GFE和平面ABC相交于MN，则下图中完全正确的是（）A BC D 参考答案：A；7. 在图6中，有一个投影面缺失投影线，缺失投影线的条数为（）A 1条B 2条C 3条D 4条参考答案：C；8. 图9给出了物体的H面和W面投影，则V面投影应为（）A BC D 参考答案：D；9. 在图1中，直线EC为（）A 正垂线B 水平线C 正平线D 侧锤线参考答案：C；10. 已知物体的三面投影，则下图完全正确的是（）A BC D 参考答案：A；11. 图7给出了物体的V面和W面投影，则H面投影应为（）A BC D 参考答案：A；12. 图2中直线AB和BC的夹角为（）A 直角B 锐角C 钝角D 不能确定参考答案：C；13. 在图1中，平行于H投影面的直线共（）条。
