(B5)标准电机机座号与功率、极数对应表

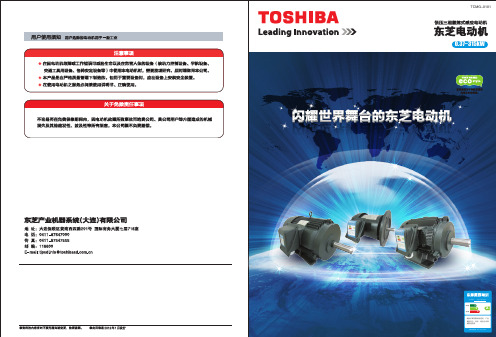

1C H I N A E N E R G Y L A B E L22级3生产者名称东芝大连有限公司此标识和铭牌同时使用。

产品规格型号、效率、额定功率和耗能低耗能高闪耀世界舞台的东芝高效电动机东芝向全球客户提供符合国际标准的高效电机High Efficiency Motor (Induction Motor / Permanent Magnet Motor)Toshiba, The global leader to supply high efficiency motor to worldwide market.据一般估计，工业用电机的电力消耗量约占全世界的50%。

高效率电机可降低电力消耗量，从而为降低CO2排放作出贡献。

东芝早在1980年就开始了生产及销售高效电动机，随着中国GB2能效标识实施细则的颁布，东芝也积极的参与开发及生产符合国家新法律法规的GB2规格电动机。

4850100损耗[kW]出力[kW]GB3：标准效率GB2：新高効率GB1：超高效率一次铜损二次铜损铁损漂游负荷损机械损定子铁芯(铁损)高等级电磁钢板低磁通密度化冷却用外部风扇(机械损)形状最适化空隙/冲片槽形磁通漏损(漂游负荷损)转子外径涡电流损耗降低冲片槽形最适化轴承(機械損)损耗降低技术三相鼠笼型诱导电机电机的损耗定子卷线(一次铜损)高密度卷线冲片槽形最适化转子导体(二次铜损)中国法 律 ：能效标识实施细则效率规格 ：GB18613-2006效率等级 ：GB2 (＞IE2)适用时期 ：2011/7/1~欧盟效率等级 ：IE2适用时期 ：2011/6/16~大洋洲效率等级：Level 1A or 1B (IE2相当)适用时期 ：2006~韩国效率等级 ：Minimum Efficiency (IE2相当)适用时期 ：2010/7/1~日本効率等级：＜IE3审议中＞ 美国效率等级 ：NEMA Premium (IE3)适用时期 ：2010/12/19~。

超全的电机功率、电流、线径对照表（附电机知识）电机(英文：Electricmachinery，俗称“马达”)是指依据电磁感应定律实现电能转换或传递的一种电磁装置。

电机在电路中是用字母M(旧标准用D)表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母G表示，它的主要作用是利用机械能转化为电能。

1、按工作电源种类划分：可分为直流电机和交流电机。

1)直流电动机按结构及工作原理可划分：无刷直流电动机和有刷直流电动机。

2)其中交流电机还可划分：单相电机和三相电机。

2、按结构和工作原理可划分：可分为直流电动机、异步电动机、同步电动机。

1)同步电机可划分：永磁同步电动机、磁阻同步电动机和磁滞同步电动机。

2)异步电机可划分：感应电动机和交流换向器电动机。

3、按起动与运行方式可划分：电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。

4、按用途可划分：驱动用电动机和控制用电动机。

1)驱动用电动机可划分：电动工具(包括钻孔、抛光、磨光、开槽、切割、扩孔等工具)用电动机、家电(包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等)用电动机及其他通用小型机械设备(包括各种小型机床、小型机械、医疗器械、电子仪器等)用电动机。

2)控制用电动机又划分：步进电动机和伺服电动机等。

5、按转子的结构可划分：笼型感应电动机(旧标准称为鼠笼型异步电动机)和绕线转子感应电动机(旧标准称为绕线型异步电动机)。

6、按运转速度可划分：高速电动机、低速电动机、恒速电动机、调速电动机。

低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。

直流发电机的工作原理就是把电枢线圈中感应的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势的原理。

感应电动势的方向按右手定则确定(磁感线指向手心，大拇指指向导体运动方向，其他四指的指向就是导体中感应电动势的方向)。

关于电机功率划分电机的功率划分：电机的功率分档是有国家标准的，被称之为---型谱。

厂家在设计选型时就是根据型谱进行设计。

关于电机功率划分，国家有通用的行业标准规定分若干标准功率，如国家规定常规标准电机0-2000KW的功率划分为：185、200、220、250、280、315、355、400、450、山东里能里彦500、560、630、710、800、900、1000、1120、1250、1400、1600、1800、2000等；但有时可不按以上划分，根据行业、负载性质以及现场的特殊要求来确定功率，如直流电机就不按标准，按实际需要确定功率。

而影响电机功率的因素主要有以下几个：1、电机中心高每个中心高对应一个功率范围，如中心高为400毫米10KV、4极，则以此尺寸设计最小功率能做到220KW,但最高能达到280KW,具体看设计了。

但在这个范围内都是正常的。

2、电机极数相同的中心高下，相同的电机的额定电压下，则极数多，功率将变小。

如想得到同样大的功率，则应增大中心高。

3、笼型与绕线式：相同条件下，二者功率相差不是很大。

4、铁芯长度：相同条件下，转子长度越大，则功率越大。

5、额定电压：相同中心高、相同极数情况下，电压越高功率越小。

当然，如客户有特殊要求，可以根据要求进行量身定做。

但是为每个厂家都会有各自相应的改动，使客户只能用它的备件，有点垄断的意思。

中心高定子铁芯外径机座号大型电机的标准大于630mm大于1000mm16号以上中型电机的标准355mm---630mm500---100011-16号小型电机的标准小于355小于500小于116、电机的安装方式也有国家标准：B3：卧式安装B5：侧式安装B35：侧、卧两用V1：立式安装V2：从下而上安装V5：从上至下安装7、电机工作制：S1为连续工作制8、电机的冷却方式：一般为IC01(自带风扇冷却)。

常用电机型号参数表常用电机型号参数表是一份详细列出了各种常用电机型号及其对应的技术参数的参考资料。

以下是一些常见电机型号及其参数的简要介绍。

1. Y系列异步电动机Y系列异步电动机是一种广泛应用于工业领域的电动机。

其参数主要包括额定功率、额定转速、额定电流、额定电压等。

常见的Y系列异步电动机型号有Y801-4、Y902-2、Y112M-2等。

2. B系列同步电动机B系列同步电动机主要用于需要精确调速和稳定运行的场合。

其参数主要包括额定功率、额定转速、额定电流、额定电压等。

常见的B系列同步电动机型号有B3501-4、B5602-2、B7103-4等。

3. S系列三相异步电动机S系列三相异步电动机具有较高的效率和较长的使用寿命，适用于一般工业用途。

其参数主要包括额定功率、额定转速、额定电流、额定电压等。

常见的S系列三相异步电动机型号有S132M-4、S160M-2、S180M-4等。

4. Z系列直流电动机Z系列直流电动机具有较高的起动扭矩和良好的调速性能，适用于需要较大起动扭矩的场合。

其参数主要包括额定功率、额定转速、额定电流、额定电压等。

常见的Z系列直流电动机型号有Z402-1A、Z712-1B、Z922-2C等。

5. T系列特种电动机T系列特种电动机包括各种特殊用途的电动机，如防腐电动机、防爆电动机、高温电动机等。

其参数主要包括额定功率、额定转速、额定电流、额定电压等。

常见的T系列特种电动机型号有T801-4、T902-2、T112M-2等。

6. L系列笼型感应电动机L系列笼型感应电动机是一种适用于一般工业用途的电动机，具有较高的效率和较长的使用寿命。

其参数主要包括额定功率、额定转速、额定电流、额定电压等。

常见的L系列笼型感应电动机型号有L801-4、L902-2、L112M-2等。

常用电机型号参数表为电机选型、使用和维护提供了重要参考。

了解不同类型电机的参数特点，可以帮助用户根据实际需求选择合适的电机型号，并确保电机在运行过程中的安全和稳定。

电机型号尺寸大全对照表
首先，电机型号尺寸大全对照表可以帮助工程师快速准确地找到符合特定工程要求的电机型号和尺寸。

通过对照表，工程师可以比较不同型号电机的尺寸和性能参数，从而选择最合适的电机，节省了大量的时间和精力。

其次，对照表也可以帮助工程师进行电机的替换和升级。

如果某个型号的电机不再生产或者需要更高性能的电机，工程师可以通过对照表找到替代型号，确保设备的正常运行。

此外，电机型号尺寸大全对照表也有利于工程师对电机进行标准化管理。

通过对照表，可以建立起一套标准的电机选择和使用流程，提高工程设计的效率和规范性。

最后，对照表中的尺寸信息还可以帮助工程师进行设备布局和安装设计。

了解电机的尺寸可以帮助工程师合理规划设备的布局，确保设备之间有足够的安装空间，提高设备的可维护性和安全性。

综上所述，电机型号尺寸大全对照表在工程设计和设备选型过
程中起着至关重要的作用，能够帮助工程师选择合适的电机型号和尺寸，提高工程设计的效率和质量。

百度文库- 让每个人平等地提升自我电机型号、绝缘、防护等级一、电机型号标识方法系列+机座号+极数（+其他）示例1：Y 132 S 1 - 2异步电动机机座中心高机座长度代号（S-短机座、M-中机座、L-长机座）铁心长度代号电机级数示例2：JQO2 - 5 2 - 4封闭式、高启动转矩异步电动机机座长度代号5号机座铁心长度代号2号铁芯长度电机级数4级示例3：YB 132 S 1 - 2异步电动机防爆型机座中心高机座长度代号铁心长度代号第一号铁芯长度电机级数2级示例4：YA 160 M 2 - 2 - W F2异步电动机增安型机座中心高机座长度代号中机座铁心长度代号第2号铁芯长度电机级数2级户外用防腐等级1.系列字母含义（表1）表1 电机系列中字母含义型号字母J O L W Z Q字母含义异步电动机封闭铝线缠组户外冶金起重高起动转轮型号字母 D B R S K H字母含义多速防爆绕线式双鼠笼高速高转差率注：Y表示J，含义为全程全封闭自扇冷式三相鼠笼型异步电动机。

为最常用电机型式。

2.常见电机系列中字母组合含义（表2）字母组合YS YSF/YT YD YL YC YY SG YCT YP2 CXT YLZC YZS YXF组合含义三相异步电动机功率较小风机专用三相异步电动机多速三相异步电动机双值电容单相异步电动机单相电容起动异步电动机单相电容运转异步电动高防护等级三相异步电动机电磁调速电动机变频调速三相异步电动机稀土永磁三相同步电动机冷却塔专用电机注塑机专用电机高温消防排烟风机专用电机适用范围适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。

2个系列区别不大，电动机在结构上采取了一系列的降噪、减振措施。

适用于风机安装和使用。

一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极双值电容单相异步电动机,也就是有两个电容相对于Y系列，性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。

电机型号及参数对照表电机型号及参数对照表:1.按工作电源种类划分：可分为直流电机和交流电机。

（1）直流电动机按结构及工作原理可划分：无刷直流电动机和有刷直流电动机。

有刷直流电动机可划分：永磁直流电动机和电磁直流电动机。

电磁直流电动机划分：串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。

永磁直流电动机划分：稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。

（2）其中交流电机还可划分：单相电机和三相电机。

2.按结构和工作原理可划分：可分为直流电动机、异步电动机、同步电动机。

（1）同步电机可划分：永磁同步电动机、磁阻同步电动机和磁滞同步电动机。

（2）异步电机可划分：感应电动机和交流换向器电动机。

感应电动机可划分：三相异步电动机、单相异步电动机和罩极异步电动机等。

交流换向器电动机可划分：单相串励电动机、交直流两用电动机和推斥电动机。

3.按起动与运行方式可划分：电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。

4.按用途可划分：驱动用电动机和控制用电动机。

（1）驱动用电动机可划分：电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电动机及其他通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。

（2）控制用电动机又划分：步进电动机和伺服电动机等。

5.按转子的结构可划分：笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。

6.按运转速度可划分：高速电动机、低速电动机、恒速电动机、调速电动机。

低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。

调速电动机除可分为有级恒速电动机、无级恒速电动机、有级变速电动机和无级变速电动机外，还可分为电磁调速电动机、直流调速电动机、PWM变频调速电动机和开关磁阻调速电动机。

详细说明：Y系列三相异步电动机是一般用途鼠笼型异步电动机基本系列，全国统一设计。

它的中心高、功率等级、安装尺寸均符合IEC国际电工委员会标准。

产品可以和国内外各类机械设备配套。

Y系列电机中心高80－355mm。

绝缘等级为B级，外壳防护等级IP44，冷却方式IC411。

基本安装方式有IMB3、IMB5、IMB35、V1、V3等。

工作方式：S1连续工作制，环境温度－15— +40℃，海拔1000米以下。

电压380V，频率50H Z。

接法：3KW及以下为Y接，4KW及以上为△接。

Y系列电机具有效率高，能耗少、噪声低、振动小、重量轻、体积小、性能优良，运行可靠，维护方便等优点。

广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。

如风机、水泵、机床、起重及农副产品加工机械等。

B35尺寸数据轴径d键的公称尺寸键槽尺寸b（h9）h（h11）c或r L (h14)轴槽深t 毂槽深t1公称偏差公称偏差自6～8 2 20.16～0.25 6～20 1.2+0.11+0.1>8-10 3 3 6～36 1.8 1.4 >10-12 4 4 8～45 2.5 1.8>12-17 5 50.25～0.4 14-56 3 +0.12.3 +0.1>17-22 6 6 14-70 3.5 2.8>22-30 8 7 18-90 4 +0.2 3.3 +0.2电机型号：1、Y、Y2 、YPT、YB、系列小电机；机座号：Y80-355、380V IP442、YZ、YZR系列起重及冶金用电机；机座号：132-355、IP44、 IP54 380V3、JS、JR、JR2等、机座号：11#-15# 380V、 6KV 、10KV电机4、Y、 YR YKK、YRKK、机座号355-800、380V、60KV 10KV等各型大中型高低电机。

5、Z2、Z3、Z4、ZZJ、ZZY、ZYZ、及派生系列直流电机6、SF、SFW、TF、ZYS等发电机。

详细说明：
Y系列三相异步电动机是一般用途鼠笼型异步电动机基本系列，全国统一设计。

它的中心高、功率等级、安装尺寸均符合IEC国际电工委员会标准。

产品可以和国内外各类机械设备配套。

Y系列电机中心高80－355mm。

绝缘等级为B级，外壳防护等级IP44，冷却方式IC411。

基本安装方式有IMB3、IMB5、IMB35、V1、V3等。

工作方式：S1连续工作制，环境温度－15— +40℃，海拔1000米以下。

电压380V，频率50H Z。

接法：3KW及以下为Y接，4KW及以上为△接。

Y系列电机具有效率高，能耗少、噪声低、振动小、重量轻、体积小、性能优良，运行可靠，维护方便等优点。

广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。

如风机、水泵、机床、起重及农副产品加工机械等。

学习参考好帮手
学习参考好帮手
学习参考好帮手
学习参考好帮手
B35尺寸数据
学习参考好帮手
学习参考好帮手
学习参考好帮手
学习参考好帮手。

详细说明：Y系列三相异步电动机是一般用途鼠笼型异步电动机基本系列，全国统一设计。

它的中心高、功率等级、安装尺寸均符合IEC国际电工委员会标准。

产品可以和国内外各类机械设备配套。

Y系列电机中心高80－355mm。

绝缘等级为B级，外壳防护等级IP44，冷却方式IC411。

基本安装方式有IMB3、IMB5、IMB35、V1、V3等。

工作方式：S1连续工作制，环境温度－15— +40℃，海拔1000米以下。

电压380V，频率50H Z。

接法：3KW及以下为Y接，4KW及以上为△接。

Y系列电机具有效率高，能耗少、噪声低、振动小、重量轻、体积小、性能优良，运行可靠，维护方便等优点。

广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。

如风机、水泵、机床、起重及农副产品加工机械等。

B35尺寸数据1页2页3页4页电机型号：1、Y、Y2 、YPT、YB、系列小电机；机座号：Y80-355、380V IP442、YZ、YZR系列起重及冶金用电机；机座号：132-355、IP44、 IP54 380V3、JS、JR、JR2等、机座号：11#-15# 380V、 6KV 、10KV电机4、Y、 YR YKK、YRKK、机座号355-800、380V、60KV 10KV等各型大中型高低电机。

5、Z2、Z3、Z4、ZZJ、ZZY、ZYZ、及派生系列直流电机6、SF、SFW、TF、ZYS等发电机。

Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。

使用非常普遍YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。

YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。

该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。

适用于风机安装和使用，是风机的理想配套产品。

YD为多速三相异步电动机，一般有 4/2极 8/6极 8/4/2极 6/4极 12/6极 8/6/4极 8/4极 6/4/2极 12/8/6/4极YL系列为双值电容单相异步电动机，也就是有两个电容YC系列为单相电容起动异步电动机YY系列为单相电容运转异步电动电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思?SG系列为高防护等级三相异步电动机，可与Y系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。
