线径与电流和能带电机功率对照表功率三相电流铜线线径线径最大载电流1.1KW2.2A 0.5 mm2 4.5 A1.5 KW 3 A 0.5 mm2 4.5 A2.2 KW 4.4 A 1 mm2 9 A3.0 KW 6 A 1 mm2 9 A4.0 KW 8 A 1 mm2 9 A5.5 KW 11 A 1.5 mm2 14 A7.5 KW 15 A 2.5 mm2 22 A11 KW 22 A 4 mm2 32 A15 KW 30 A 4 mm2 32 A18.5 KW 37 A 6 mm2 42 A22 KW 44 A 10 mm2 60 A30 KW 60 A 16 mm2 80 A37 KW 75 A 16 mm2 80 A45 KW 90 A 25 mm2 100 A估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
二点五下乘以九，往上减一顺号走”说的是2 . 5mm及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2. 5mm导线，载流量为2 . 5X9= 22 . 5(A)。
从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减I,即卩4X8、6X7、10X6、16X5、25X4。
三十五乘三点五，双双成组减点五”说的是35mm的导线载流量为截面数的 3 . 5倍，即35X3 . 5 = 122 . 5(A)。
从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0. 5。
即50、70mm导线的载流量为截面数的3倍；95、120mm导线载流量是其截面积数的2. 5倍，依次类推。
三相异步电机型号及参数对照表三相异步电机是工业生产中最常见的电动机之一，也是最为普遍的电动机类型之一。
它由于具有结构简单、可靠性高、效率高、体积小、重量轻等优点，被广泛应用于各个领域。
本文将介绍三相异步电机型号及参数对照表，帮助读者更好地了解和选择适合自己的三相异步电机。
一、三相异步电机的基本结构三相异步电机由转子、定子、端盖、轴承、定位轴等部件组成。
其中，转子是电机的动部件，定子是电机的静部件。
三相异步电机的转子采用铝合金、铸铁、铜、铝等材料制成。
定子采用硅钢片、铜线等材料制成。
二、三相异步电机型号及参数对照表三相异步电机型号及参数对照表如下：型号额定功率（KW）额定电流（A）额定电压（V）额定转速（r/min）额定频率（Hz）Y2-711-2 0.37 1.25 220 2820 50Y2-712-2 0.55 1.8 220 2820 50Y2-801-2 0.75 2.4 220 2820 50Y2-802-2 1.1 3.5 220 2820 50Y2-90S-2 1.5 4.8 220 2820 50Y2-90L-2 2.2 6.8 220 2820 50Y2-100L-2 3 9.5 220 2820 50Y2-112M-2 4 12.4 220 2820 50Y2-132S1-2 5.5 17 220 2820 50Y2-132S2-2 7.5 23 220 2820 50Y2-160M1-2 11 34 220 2820 50Y2-160M2-2 15 45 220 2820 50Y2-160L-2 18.5 56 220 2820 50Y2-180M-2 22 68 220 2820 50Y2-200L1-2 30 92 220 2820 50Y2-200L2-2 37 112 220 2820 50三、三相异步电机的选型原则1. 根据工作负荷进行选择，一般应选用额定功率略大于工作负荷的电机。
线径与电流和能带电机功率对照表功率三相电流铜线线径线径最大载电流1.1KW2.2A 0.5 mm2 4.5 A1.5 KW 3 A 0.5 mm2 4.5 A2.2 KW 4.4 A 1 mm2 9 A3.0 KW 6 A 1 mm2 9 A4.0 KW 8 A 1 mm2 9 A5.5 KW 11 A 1.5 mm2 14 A7.5 KW 15 A 2.5 mm2 22 A11 KW 22 A 4 mm2 32 A15 KW 30 A 4 mm2 32 A18.5 KW 37 A 6 mm2 42 A22 KW 44 A 10 mm2 60 A30 KW 60 A 16 mm2 80 A37 KW 75 A 16 mm2 80 A45 KW 90 A 25 mm2 100 A估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
二点五下乘以九，往上减一顺号走”说的是2 . 5mm及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2. 5mm导线，载流量为2 . 5X9= 22 . 5(A)。
从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减I,即卩4X8、6X7、10X6、16X5、25X4。
三十五乘三点五，双双成组减点五”说的是35mm的导线载流量为截面数的 3 . 5倍，即35X3 . 5 = 122 . 5(A)。
从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0. 5。
即50、70mm导线的载流量为截面数的3倍；95、120mm导线载流量是其截面积数的2. 5倍，依次类推。

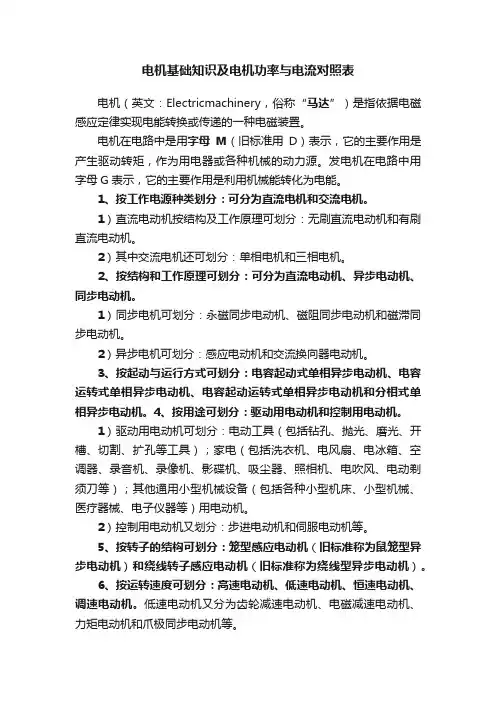

电机基础知识及电机功率与电流对照表电机（英文：Electricmachinery，俗称“马达”）是指依据电磁感应定律实现电能转换或传递的一种电磁装置。
电机在电路中是用字母M（旧标准用D）表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。
发电机在电路中用字母G表示，它的主要作用是利用机械能转化为电能。
1、按工作电源种类划分：可分为直流电机和交流电机。
1）直流电动机按结构及工作原理可划分：无刷直流电动机和有刷直流电动机。
2）其中交流电机还可划分：单相电机和三相电机。
2、按结构和工作原理可划分：可分为直流电动机、异步电动机、同步电动机。
1）同步电机可划分：永磁同步电动机、磁阻同步电动机和磁滞同步电动机。
2）异步电机可划分：感应电动机和交流换向器电动机。
3、按起动与运行方式可划分：电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。
4、按用途可划分：驱动用电动机和控制用电动机。
1）驱动用电动机可划分：电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）；家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）；其他通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。
2）控制用电动机又划分：步进电动机和伺服电动机等。
5、按转子的结构可划分：笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。
6、按运转速度可划分：高速电动机、低速电动机、恒速电动机、调速电动机。
低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。
直流电动机是依靠直流工作电压运行的电动机，广泛应用于收录机、录像机、影碟机、电动剃须刀、电吹风、电子表、玩具等。
在供电线路不是很长的情况下，功率与线径关系（国标铜线）。
