电机功率电流对照表

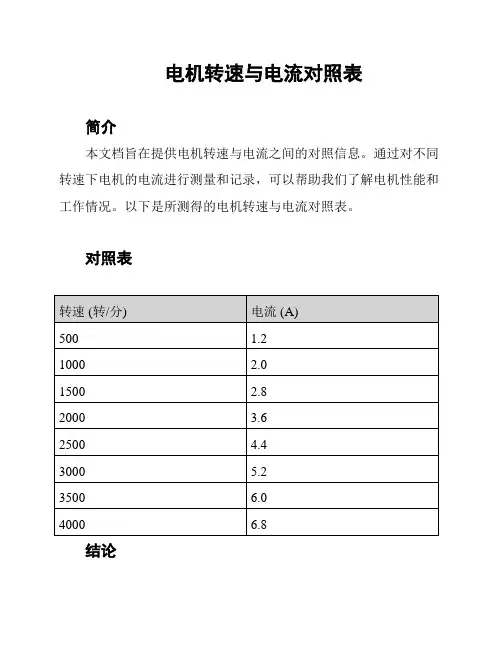

电机转速与电流对照表
简介
本文档旨在提供电机转速与电流之间的对照信息。

通过对不同转速下电机的电流进行测量和记录，可以帮助我们了解电机性能和工作情况。

以下是所测得的电机转速与电流对照表。

对照表
结论
通过观察对照表，我们可以发现电机转速与电流之间存在一定的关系。

随着转速的提高，电流也随之增加。

这是因为高转速时，电机需要更多的电流来维持运转。

了解这种关系可以帮助我们在设计和使用电机时做出更加准确的决策。

下一步行动
为了进一步深入研究电机的性能特点，我们可以进行更多的测试和记录。

通过测试不同类型和规格的电机，并记录其转速和电流之间的关系，我们可以建立更完整的电机性能数据库，为未来的研究和开发提供参考。

参考资料
[1] 电机转速与电流关系的研究，XX学术期刊，XX年。

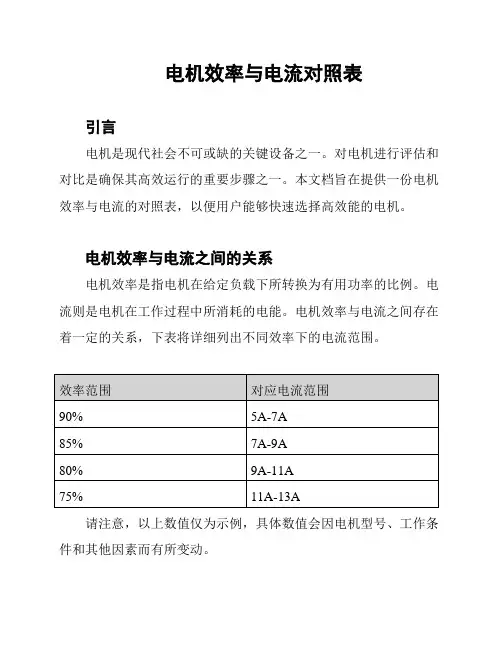

电机效率与电流对照表
引言
电机是现代社会不可或缺的关键设备之一。

对电机进行评估和对比是确保其高效运行的重要步骤之一。

本文档旨在提供一份电机效率与电流的对照表，以便用户能够快速选择高效能的电机。

电机效率与电流之间的关系
电机效率是指电机在给定负载下所转换为有用功率的比例。

电流则是电机在工作过程中所消耗的电能。

电机效率与电流之间存在着一定的关系，下表将详细列出不同效率下的电流范围。

请注意，以上数值仅为示例，具体数值会因电机型号、工作条件和其他因素而有所变动。

如何使用对照表
使用本对照表的方法很简单。

首先，确定你需要的电机效率，再根据表格中的电流范围选择合适的电机。

例如，如果你需要一个电机效率为85%的电机，那么你应该选择一个电流范围在7安培到9安培之间的电机。

结论
电机效率与电流是评估电机性能的重要参数。

通过使用本文档提供的对照表，用户可以更加方便地选择合适的电机，以确保其能够高效运行，并达到所需的功率转换效果。

请注意，本文档中提供的内容仅为参考，具体的电机选择还需要根据具体的工作要求和场景来进行详细评估和决策。

流和能带电机功率对照表估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量“条件有变加折算，高温九折铜升级”。

上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。

若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，铜母排载流量单片：规格平放(A) 竖放(A)15X3162 171 20X3214 225 25X3271 285 30X3366 385 40X4484 510 40X5551 580669 705 50X6735 775 60X6873 920 60X8 1016 107060X10 1133 119580X6 1110 120580X8 1260 137080X10 1417 1540100X6 1356 1475100X8 1546 1685100X10 1720 1870120X8 1800 1955120X10 1996 2170双排：规格平放(A) 竖放(A)2(60X6) 1340 14102(60X8) 1660 17502(60X10) 1985 20901580 17202(80X8) 1950 21202(100X6) 1855 20152(80X10) 2345 25502(100X8) 2290 24902(100X10) 2735 29702(120X8) 2550 27702(120X10) 3090 3360注：环境温度取40℃。

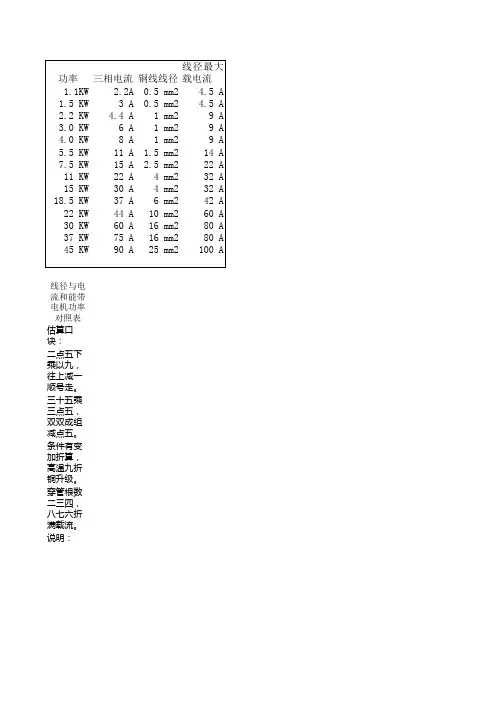

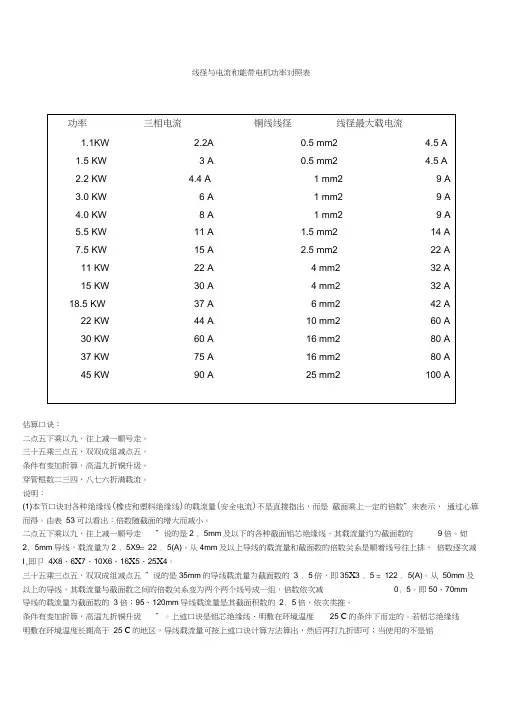

线径与电流和能带电机功率对照表功率三相电流铜线线径线径最大载电流1.1KW2.2A 0.5 mm2 4.5 A1.5 KW 3 A 0.5 mm2 4.5 A2.2 KW 4.4 A 1 mm2 9 A3.0 KW 6 A 1 mm2 9 A4.0 KW 8 A 1 mm2 9 A5.5 KW 11 A 1.5 mm2 14 A7.5 KW 15 A 2.5 mm2 22 A11 KW 22 A 4 mm2 32 A15 KW 30 A 4 mm2 32 A18.5 KW 37 A 6 mm2 42 A22 KW 44 A 10 mm2 60 A30 KW 60 A 16 mm2 80 A37 KW 75 A 16 mm2 80 A45 KW 90 A 25 mm2 100 A估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是截面乘上一定的倍数”来表示，通过心算而得。

由表53可以看出：倍数随截面的增大而减小。

二点五下乘以九，往上减一顺号走”说的是2 . 5mm及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2. 5mm导线，载流量为2 . 5X9= 22 . 5(A)。

从4mm及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减I,即卩4X8、6X7、10X6、16X5、25X4。

三十五乘三点五，双双成组减点五”说的是35mm的导线载流量为截面数的 3 . 5倍，即35X3 . 5 = 122 . 5(A)。

从50mm及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0. 5。

即50、70mm导线的载流量为截面数的3倍；95、120mm导线载流量是其截面积数的2. 5倍，依次类推。
