电机型号及参数对照表简介变频调速电机简称变频电机，是变频器驱动的电动机的统称。
实际上为变频器设计的电机为变频专用电机，电机可以在变频器的驱动下实现不同的转速与扭矩，以适应负载的需求变化。
变频电动机由传统的鼠笼式电动机发展而来，把传统的电机风机改为独立出来的风机，并且提高了电机绕组的绝缘性能。
在要求不高的场合如小功率和频率在额定工作频率工作情况下，可以用普通鼠笼电动机代替。
主要参数品牌：ABB产品类型：三相异步电动机型号：QABP 4KW-4P极数：4极额定功率：4KW额定电压：380/415/440（V）额定转速：1450（rpm）产品认证：CE应用范围：机械设备行业均可技术特点效率高达到欧洲CEMEP-EU效率等级电机标准二级值，符合中华人民共和国国家标准GB18613-2002中小型三相异步电动机能效限定值。
双频宽电压电压范围220V~690V，适用50Hz和60Hz电源。
噪声低通过优化电磁设计、通风状况、结构尺寸等技术，M2JA系列电动机的噪声较低。
轴承负载能力高电动机选用深沟球轴承，寿命长，80-132中心高电动机为永久型润滑，160-355设有加油装置。
可靠性好电动机为全封闭风冷结构，防护等级IP55，材料及工艺符合环境要求。
电动机机械强度高，坚固耐用，防锈防腐性强。
绕组可靠性好，采用F级绝缘结构，B级考核。
并可根据用户需要增加PTC热敏电阻或热敏开关。
本系列电机功率从0.25KW-315KW，机座中心高从71mm-355mm。
可广泛应用于轻工，纺织，化工，冶金，机床等需要调速转动装置的行业中，是一种理想的调速动力源。
特殊设计电磁设计对于变频电动机，由于临界转差率反比于电源频率，可以在临界转差率接近1时直接启动，因此，过载能力和启动性能不在需要过多考虑，而要解决的关键问题是如何改善电动机对非正弦波电源的适应能力。
方式一般如下：1）尽可能的减小定子和转子电阻。
减小定子电阻即可降低基波铜耗，以弥补高次谐波引起的铜耗增2）为抑制电流中的高次谐波，需适当增加电动机的电感。
Y系列三相异步电动机Y SERIES THREE PHASE INDUCTION MOTOR机座号80~315 功率0.55~200kW工作制 S1 绝缘等级 B适用于：一般场所和无特殊要求的机械，如金属切削机床、泵、风机、运输机械、搅拌机、农业机械、食品机械等。
Applications:General purpose including cutting machines, pumps, fans,conveyors, machines tools of farm duty and food process.特点：绝缘等级为B级，外壳防护等级为IP44。
Features:The insulation class is B; the protective class is IP44.使用条件：海拔不超过1000m。
环境温度随季节变化，但最高不超过+40℃，最低不低于-15℃。
Circumstance For Use:The altitude not exceeding 1000m above sea level.The ambient temperature subject to seasonal variations but notexceeding 40℃and not less than -15℃.性能数据Performance Data380V 50Hz常用的安装结构型式，以及适用的机座号见下表Conventional mounting type and suitable frame size are given in following table （with “√”)“√”表示可以制造生产的结构型式。
外形及安装尺寸 Dimensions mmB3B5B35外形及安装尺寸Dimensions mm V1。
电机厂、电动机厂家、Y系列电动机价格、异步电机型号、河南三相异步电动机、电磁调速电动机、振动源三相异步电动机、电磁制动三相异步电动机、变频调速三相异步电动机、力矩三相异步电动机、隔爆型三相异步电动机河南电机厂;新乡电动机厂家;电动机型号;采购三相异步电动机;Y系列电动机;山东电动机厂;河北电动机厂;上海电动机厂;安徽电动机厂家;北京电动机厂;电动机价格;异步电机厂家;优质异步电机;Y系列三相异步电动机;电磁调速电动机;振动源三相异步电动机;电磁制动三相异步电动机;变频调速三相异步电动机;力矩三相异步电动机;隔爆型三相异步电动机公司名称: Y系列电动机/电机厂家/新乡新亚电机有限公司联系人: 乔经理邮箱地址: **************电话: ************传真: ************手机: 136****3037地址: 新乡市新秀路大块工业区邮编: 453000公司网址: //Shops/660516/产品详细说明：Y系列三相异步电动机是一般用途鼠笼型异步电动机基本系列，全国统一设计。
它的中心高、功率等级、安装尺寸均符合IEC国际电工委员会标准。
产品可以和国内外各类机械设备配套。
Y系列电机中心高80－355mm。
绝缘等级为B级，外壳防护等级IP44，冷却方式IC411。
基本安装方式有IMB3、IMB5、IMB35、V1、V3等。
工作方式：S1连续工作制，环境温度－15— +40℃，海拔1000米以下。
电压380V，频率50H Z。
接法：3KW及以下为Y接，4KW及以上为△接。
Y系列电机具有效率高，能耗少、噪声低、振动小、重量轻、体积小、性能优良，运行可靠，维护方便等优点。
广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。
如风机、水泵、机床、起重及农副产品加工机械等。
B35尺寸数据电机型号：1、Y、Y2 、YPT、YB、系列小电机；机座号：Y80-355、380V IP442、YZ、YZR系列起重及冶金用电机；机座号：132-355、IP44、IP54 380V3、JS、JR、JR2等、机座号：11#-15# 380V、6KV 、10KV电机4、Y、YR YKK、YRKK、机座号355-800、380V、60KV 10KV等各型大中型高低电机。
电机型号及参数对照表电动机型号是便于使⽤、设计、制造等部门进⾏业务联系和简化技术⽂件中产品名称、规格、型式等叙述⽽引⽤的⼀种代号。
常⽤电动机参数1、电动机轴的中⼼⾼度尺⼨系列如下：电动机轴的中⼼⾼度如下（单位mm）：36 、40 、45 、50 、56 、63 、71 、89 、90 、100 、112 、132 、150 、180 、200 、225 、250 、280 、315 、355 、400 、450 、500 、560 、630 、710 、800 、900 、1000 。
2、电动机轴的中⼼⾼度尺⼨的误差系列如下：电动机轴的中⼼⾼度尺⼨的误差分别为：25 ~ 50mm范围内的误差是－0.4mm ，50 ~ 250mm范围内的误差是－0.5mm ，250~ 630mm范围内的误差是－1.0mm ，630~ 1000mm范围内的误差是－1.0mm 。
3、电动机的安装形式：电动机的安装形式有两种：⽴式（B）与卧式（V）。
4、电动机的结构形式：电动机的常⽤结构形式有以下⼏种：1：B3型（端盖式轴承有两个，机座有地脚，端盖上⽆凸缘，地脚安装。
）2：B6型、B7型、B8型（端盖式轴承有两个，机座有地脚，分别安装在墙上或天花板上。
）5、电动机的防护等级：电动机的防护等级分为防接触的防护等级和防⽔的防护等级。
IP23 ：表⽰防⽌⼤于12mm的固体进⼊，且防淋⽔的电动机。
IP44 ：表⽰防⽌⼤于1mm的固体进⼊，且防溅⽔⽔的电动机。
电动机型号及参数⼤全6、交流电动机的类型分类：按照电动机的转⼦绕组形式分为笼型和绕线型。
按照电动机的尺⼨分为⼤型电动机、中型电动机、⼩型电动机。
按照电动机的防护形式分为开启式、防护式、封闭式。
7、交流电动机的铁芯长度代号：S —代表短机座M —代表中机座L —代表长机座8、B3、B6、B7、B8、V6三相异步电动机的安装尺⼨和外形尺⼨如下表：电动机型号及参数⼤全电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁⽅式代号等四个⼩节顺序组成。
Y系列三相异步电动机
Y系列三相异步电动机是一般用途低压三相鼠笼异步电动机。
该系列可以满足国内外一般用途的需要，机座范围80-315，是全国统一设计的新系列产品。
????Y系列电动机具有高效、节能、性能好、震动小、噪音低、寿命长、可靠性好、维护方便、转动转矩大等特点。
安装尺寸和功率等级完全符合TEC标准。
采用B级绝缘，外壳防护等级为IP44,冷却方式为IC411。
????Y系列电动机额定电压为380V，额定功率为50Hz，3KW以下为“Y”接法，4KW以上为“△”接法。
????Y系列电动机应用于一般无特殊要求的机械设备、如风机、水泵、机床、拌搅机等。
技术参数
Y IEC 标准，外壳防护等级为IP44，冷却方式为IC411，连续工作制（SI ），采用B 级绝缘，额定电压为380V ，额定频率为50HZ 。
功率3kw 及以下为Y 接法，其它功率均为△接法。
????Y 系列电动机高效、节能、起动转矩高、噪声低、振动小，运行安全可靠。
适用于驱动无特殊要求的机械设备，如机床、泵、风机等。
▲ 机座号与转速及功率的对应关系
IMB3
▲机座号与转速及功率的对应关系
IMB5
凸缘孔数Y80-200为4
个Y225-355为8个▲机座号与转速及功率的对应关系
它的外形及尺寸参照B3与B5，其中凸缘部他参照B5，机座部分参照B3。
LB系列机座号（mm）：80、110、130、150额定转矩（Nm）：1.3～27额定功率（Kw）：0.4～5.5额定转速（rpm）：1500、2000、2500、3000最高转速（rpm）：/转子惯量：中惯量标配反馈元件：增量式编码器（2500C/T）失电制动器：可配适配驱动器工作电压（VAC）：220LBB系列机座号（mm）：80、110、130、150额定转矩（Nm）：1.3～19.1额定功率（Kw）：0.4～3.0额定转速（rpm）：1500、2000、3000最高转速（rpm）：3000、5000转子惯量：中惯量标配反馈元件：总线式光电编码器失电制动器：可配适配驱动器工作电压（VAC）：220HB系列机座号（mm）：110、130、150额定转矩（Nm）：2～27额定功率（Kw）：0.6～5.5额定转速（rpm）：1500、2000、2500、3000最高转速（rpm）：/转子惯量：中惯量标配反馈元件：增量式编码器（2500C/T）失电制动器：可配适配驱动器工作电压（VAC）：380HBB系列机座号（mm）：110、130、150额定转矩（Nm）：2.4～28.7额定功率（Kw）：0.4～5.5额定转速（rpm）：1500、2000最高转速（rpm）：3000转子惯量：中惯量标配反馈元件：总线式光电编码器失电制动器：可配适配驱动器工作电压（VAC）：380请您关注以下伺服电机为自冷式散热方式，安装时请选择足够大的安装板。
伺服电机长期工作，机体本身会有一定的温度，这是正常情况。
装配了失电制动器的伺服电机，其失电制动器的电源必须由驱动器控制开闭，否则会造成工作状态不佳。
伺服电机内装精密反馈元件，严禁重力敲击电机轴伸端及后部。
请注意电机轴伸端的最大径、轴向力的限值。
严禁随意更改、拆装及加工电机部件。
请您将需求告之我们，我们来为您服务。
电机电联接器转矩转速曲线示意图LB 、HB 系列 LBB 、HBB 系列 LB 、LBB 、HB 、HBB 系列伺服电机的Mmax=3Mn ；Mmax 输出状态为短时工作。
电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。
常用电动机参数1、电动机轴的中心高度尺寸系列如下：电动机轴的中心高度如下（单位mm）：36 、40 、45 、50 、56 、63 、71 、89 、90 、100 、112 、132 、150 、180 、200 、225 、250 、280 、315 、355 、400 、450 、500 、560 、630 、710 、800 、900 、1000 。
2、电动机轴的中心高度尺寸的误差系列如下：电动机轴的中心高度尺寸的误差分别为：25 ~ 50mm范围内的误差是－0.4mm ，50 ~ 250mm范围内的误差是－0.5mm ，250~ 630mm范围内的误差是－1.0mm ，630~ 1000mm范围内的误差是－1.0mm 。
3、电动机的安装形式：电动机的安装形式有两种：立式（B）与卧式（V）。
4、电动机的结构形式：电动机的常用结构形式有以下几种：1：B3型（端盖式轴承有两个，机座有地脚，端盖上无凸缘，地脚安装。
）2：B6型、B7型、B8型（端盖式轴承有两个，机座有地脚，分别安装在墙上或天花板上。
）5、电动机的防护等级：电动机的防护等级分为防接触的防护等级和防水的防护等级。
IP23 ：表示防止大于12mm的固体进入，且防淋水的电动机。
IP44 ：表示防止大于1mm的固体进入，且防溅水水的电动机。
电动机型号及参数大全6、交流电动机的类型分类：按照电动机的转子绕组形式分为笼型和绕线型。
按照电动机的尺寸分为大型电动机、中型电动机、小型电动机。
按照电动机的防护形式分为开启式、防护式、封闭式。
7、交流电动机的铁芯长度代号：S —代表短机座M —代表中机座L —代表长机座8、B3、B6、B7、B8、V6三相异步电动机的安装尺寸和外形尺寸如下表：电动机型号及参数大全电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。

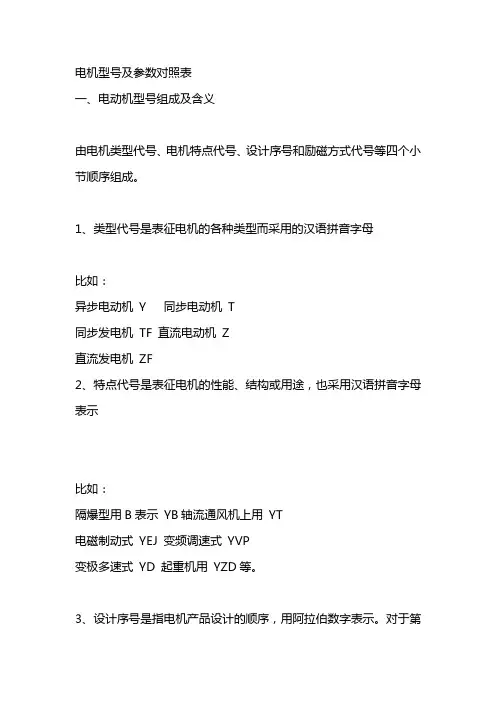

一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
