电机转矩、功率、转速之间的关系及计算公式电动机输出转矩：使机械元件转动的力矩称为转动力矩，简称转矩。
机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。
转矩与功率及转速的关系：转矩(T)=9550*功率(P)/转速(n)? 即:T=9550P/n—公式【1】由此可推导出：转矩=9550*功率/转速《＝＝＝》功率=转速*转矩/9550，即P=Tn/9550——公式【2】方程式中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；9550是计算系数。
电机扭矩计算公式 T=9550P/n 是如何计算的呢？分析：功率=力*速度即 P=F*V---————公式【3】转矩(T)=扭力(F)*作用半径(R) 推出F=T/R---——公式【4】线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---——公式【5】将公式【4】、【5】代入公式【3】得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W， T=转矩单位N.m， n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n30000/3.1415926*P=T*n9549.297*P=T*n这就是为什么会有功率和转矩*转速之间有个9550的系数关系。
电动机转矩、转速、电压、电流之间的关系由于电功率P=电压U*电流I，即 P=UI————公式【6】由于公式【2】中的功率P的单位为kw，而电压U的单位是V，电流I的单位是A，而UI乘积的单位是V.A，即w，所以将公式【6】代入到公式【2】中时，UI需要除以1000以统一单位。
则：P=Tn/9550=UI/1000————公式【7】＝＝》Tn/9.55=UI————公式【8】＝＝》T=9.55UI/n————公式【9】＝＝》U=Tn/9.55I————公式【10】＝＝》I=9.55U/Tn————公式【11】方程式【7】、【8】、【9】、【10】、【11】中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；U—电压的单位（V）；I—电流的单位（A）；9.55是9500÷1000之后的值。
电机转矩、功率、转速之间的关系及计算公式电动机输出转矩：使机械元件转动的力矩称为转动力矩，简称转矩。
机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。
转矩与功率及转速的关系：转矩(T)=9550*功率(P)/转速(n)? 即:T=9550P/n—公式【1】由此可推导出：转矩=9550*功率/转速《＝＝＝》功率=转速*转矩/9550，即P=Tn/9550——公式【2】方程式中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（）；9550是计算系数。
电机扭矩计算公式 T=9550P/n 是如何计算的呢？分析：功率=力*速度即 P=F*V---————公式【3】转矩(T)=扭力(F)*作用半径(R) 推出F=T/R---——公式【4】线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---——公式【5】将公式【4】、【5】代入公式【3】得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W， T=转矩单位， n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n30000/*P=T*n*P=T*n这就是为什么会有功率和转矩*转速之间有个9550的系数关系。
电动机转矩、转速、电压、电流之间的关系由于电功率P=电压U*电流I，即 P=UI————公式【6】由于公式【2】中的功率P的单位为kw，而电压U的单位是V，电流I的单位是A，而UI乘积的单位是，即w，所以将公式【6】代入到公式【2】中时，UI需要除以1000以统一单位。
则：P=Tn/9550=UI/1000————公式【7】＝＝》Tn/=UI————公式【8】＝＝》T=n————公式【9】＝＝》U=Tn/————公式【10】＝＝》I=Tn————公式【11】方程式【7】、【8】、【9】、【10】、【11】中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（）；U—电压的单位（V）；I—电流的单位（A）；是9500÷1000之后的值。
电机转矩功率转速电压电流之间的关系及计算公式Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电机转矩、功率、转速之间的关系及计算公式电动机输出转矩：使机械元件转动的力矩称为转动力矩，简称转矩。
机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。
转矩与功率及转速的关系：转矩(T)=9550*功率(P)/转速(n) 即:T=9550P/n—公式【1】由此可推导出：转矩=9550*功率/转速《＝＝＝》功率=转速*转矩/9550，即P=Tn/9550——公式【2】方程式中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；9550是计算系数。
电机扭矩计算公式 T=9550P/n 是如何计算的呢？分析：功率=力*速度即 P=F*V---————公式【3】转矩(T)=扭力(F)*作用半径(R) 推出F=T/R---——公式【4】线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---——公式【5】将公式【4】、【5】代入公式【3】得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W， T=转矩单位N.m， n分=单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n30000/3.1415926*P=T*n9549.297*P=T*n这就是为什么会有功率和转矩*转速之间有个9550的系数关系。
电动机转矩、转速、电压、电流之间的关系由于电功率P=电压U*电流I，即 P=UI————公式【6】由于公式【2】中的功率P的单位为kw，而电压U的单位是V，电流I的单位是A，而UI 乘积的单位是V.A，即w，所以将公式【6】代入到公式【2】中时，UI需要除以1000以统一单位。
则：P=Tn/9550=UI/1000————公式【7】＝＝》Tn/9.55=UI————公式【8】＝＝》T=9.55UI/n————公式【9】＝＝》U=Tn/9.55I————公式【10】＝＝》I=9.55U/Tn————公式【11】方程式【7】、【8】、【9】、【10】、【11】中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；U—电压的单位（V）；I—电流的单位（A）；9.55是9500÷1000之后的值。
电机转矩、功率、转速之间的关系及计算公式电动机输出转矩：使机械元件转动的力矩称为转动力矩，简称转矩。
机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。
转矩与功率及转速的关系：转矩(T)=9550*功率(P)/转速(n) 即:T=9550P/n—公式【1】由此可推导出：转矩=9550*功率/转速《＝＝＝》功率=转速*转矩/9550，即P=Tn/9550——公式【2】方程式中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；9550是计算系数。
电机扭矩计算公式 T=9550P/n 是如何计算的呢？分析：功率=力*速度即 P=F*V---————公式【3】转矩(T)=扭力(F)*作用半径(R) 推出F=T/R---——公式【4】线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---——公式【5】将公式【4】、【5】代入公式【3】得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W， T=转矩单位N.m， n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n30000/3.1415926*P=T*n9549.297*P=T*n这就是为什么会有功率和转矩*转速之间有个9550的系数关系。
电动机转矩、转速、电压、电流之间的关系由于电功率P=电压U*电流I，即 P=UI————公式【6】由于公式【2】中的功率P的单位为kw，而电压U的单位是V，电流I的单位是A，而UI乘积的单位是V.A，即w，所以将公式【6】代入到公式【2】中时，UI需要除以1000以统一单位。
则：P=Tn/9550=UI/1000————公式【7】＝＝》Tn/9.55=UI————公式【8】＝＝》T=9.55UI/n————公式【9】＝＝》U=Tn/9.55I————公式【10】＝＝》I=9.55U/Tn————公式【11】方程式【7】、【8】、【9】、【10】、【11】中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；U—电压的单位（V）；I—电流的单位（A）；9.55是9500÷1000之后的值。

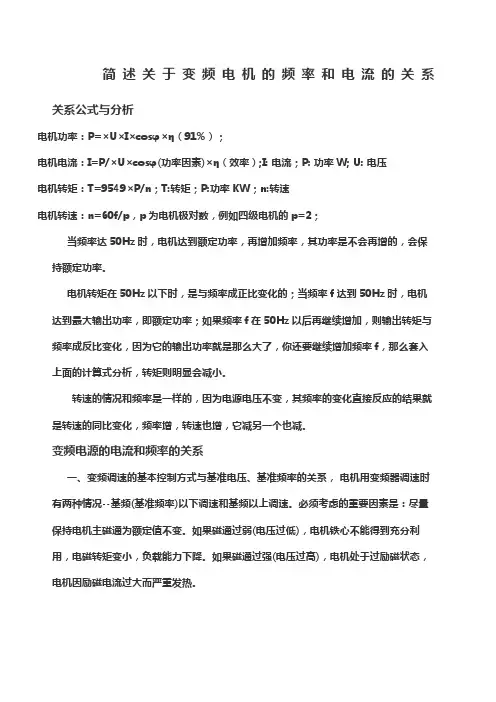

简述关于变频电机得频率与电流得关系霍工:针对您得问题有关系公式可参照分析:关系公式与分析电机功率:P=1、732×U×I×cosφ(0、86)×η(91%);电机电流:I=P/1、73×U×cosφ(功率因素)×η(效率);I: 电流;P: 功率W; U: 电压电机转矩:T=9549×P/n ; T:转矩;P:功率KW;n:转速电机转速:n=60f/p,p为电机极对数,例如四级电机得p=2;当频率达50Hz时,电机达到额定功率,再增加频率,其功率就是不会再增得,会保持额定功率。
电机转矩在50Hz以下时,就是与频率成正比变化得;当频率f达到50Hz时,电机达到最大输出功率,即额定功率;如果频率f在50Hz以后再继续增加,则输出转矩与频率成反比变化,因为它得输出功率就就是那么大了,您还要继续增加频率f,那么套入上面得计算式分析,转矩则明显会减小。
转速得情况与频率就是一样得,因为电源电压不变,其频率得变化直接反应得结果就就是转速得同比变化,频率增,转速也增,它减另一个也减。
变频电源得电流与频率得关系一、变频调速得基本控制方式与基准电压、基准频率得关系, 电机用变频器调速时有两种情况--基频(基准频率)以下调速与基频以上调速。
必须考虑得重要因素就是:尽量保持电机主磁通为额定值不变。
如果磁通过弱(电压过低),电机铁心不能得到充分利用,电磁转矩变小,负载能力下降。
如果磁通过强(电压过高),电机处于过励磁状态,电机因励磁电流过大而严重发热。
二、根据电机原理可知,三相异步电机定子每相电动势得有效值: E1=4、44f1N1Φm 式中:E1--定子每相由气隙磁通感应得电动势得有效值,V ;f1--定子频率,Hz;N1——定子每相绕组有效匝数;Φm-每极磁通量由式中可以瞧出,Φm得值由E1/f1决定,但由于E1难以直接控制,所以在电动势较高时,可忽略定子漏阻抗压降,而用定子相电压U1代替。
电机功率与电流对照表
电机功率 单位（ＫＷ）
供电电压 单位（Ｖ） 额定电流 单位（Ａ） ０.７５ ３８０ ２
１.５ ３８０ ３.６
２.２ ３８０ ５
３.０ ３８０ ６.６
４.０ ３８０ ８.５
５.５ ３８０ １１.５
７.５ ３８０ １５.５
１１ ３８０ ２２
１５ ３８０ ３０
１８.５ ３８０ ３７
２２ ３８０ ４４
３０ ３８０ ６０
３７ ３８０ ７２
４５ ３８０ ８５
５５ ３８０ １０５
７５ ３８０ １３８
９０ ３８０ １６０
在供电线路不是很长的情况下，功率与线径关系（国标铜线） 电机功率 单位（ＫＷ） 供电电压 单位（Ｖ） 铜线线径 单位（ｍｍ２）
０.７５～５.５ ３８０ ２.５
７.５～１１ ３８０ ４
１５ ３８０ ６
１８.５～２２ ３８０ １０
３０ ３８０ １６
３７～４５ ３８０ ２５
５５ ３８０ ３５
７５ ３８０ ５０
９０～１１０ ３８０ ７０
电机启动电流:一般为额定电流的5-7倍，若电机质量不好会更大，
单相电机：P=U*I*COS ɑ*效率，一般COS ɑ=0.75，效率=0.75，由此可以算得1KW 的额定电流为8.08A 。
启动电流为额定电流的5-7倍约40.4A-56.56A ， 电机空载电流为额定电流的1/3多，小功率达到2/3.
一般，三相交流异步电动机每千瓦约2A ，单相交流异步电动机每千瓦约8A 三相电机：P=1.732*U*I* COS ɑ，COS ɑ＝０.７５.。
电机转矩、功率、转速之间的关系及计算公式电动机输出转矩：使机械元件转动的力矩称为转动力矩，简称转矩.机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。
转矩与功率及转速的关系：转矩(T）=9550＊功率(P)/转速（n) 即：T=9550P/n—公式【1】由此可推导出：转矩=9550*功率/转速《＝＝＝》功率=转速*转矩/9550，即P=Tn/9550--公式【2】方程式中：P—功率的单位（kW）;n—转速的单位(r/min)；T-转矩的单位(N。
m);9550是计算系数.电机扭矩计算公式 T=9550P/n 是如何计算的呢?分析:功率=力＊速度即P=F*V———————公式【3】转矩(T）=扭力(F）*作用半径（R) 推出F=T/R--—--公式【4】线速度(V）=2πR＊每秒转速（n秒)=2πR*每分转速（n分）/60=πR*n分/30—----公式【5】将公式【4】、【5】代入公式【3】得：P=F*V=T/R＊πR＊n分/30 =π/30*T＊n分—----P=功率单位W， T=转矩单位N。
m, n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式:P＊1000=π/30*T*n30000/π＊P=T*n30000/3.1415926*P=T＊n9549.297*P=T*n这就是为什么会有功率和转矩*转速之间有个9550的系数关系.。
电动机转矩、转速、电压、电流之间的关系由于电功率P=电压U＊电流I，即 P=UI—-——公式【6】由于公式【2】中的功率P的单位为kw，而电压U的单位是V，电流I的单位是A,而UI乘积的单位是V。
A，即w，所以将公式【6】代入到公式【2】中时，UI需要除以1000以统一单位.则:P=Tn/9550=UI/1000————公式【7】＝＝》Tn/9.55=UI——-—公式【8】＝＝》T=9。
55UI/n-———公式【9】＝＝》U=Tn/9。
电机转矩、功率、转速之间的关系及计算公式电动机输出转矩：使机械元件转动的力矩称为转动力矩，简称转矩。
机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。
转矩与功率及转速的关系：转矩(T)=9550*功率(P)/转速(n) 即:T=9550P/n—公式【1】由此可推导出：转矩=9550*功率/转速《＝＝＝》功率=转速*转矩/9550，即P=Tn/9550——公式【2】方程式中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；9550是计算系数。
电机扭矩计算公式 T=9550P/n 是如何计算的呢？分析：功率=力*速度即P=F*V---————公式【3】转矩(T)=扭力(F)*作用半径(R) 推出F=T/R---——公式【4】线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---——公式【5】将公式【4】、【5】代入公式【3】得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W， T=转矩单位N.m， n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n30000/3.1415926*P=T*n9549.297*P=T*n这就是为什么会有功率和转矩*转速之间有个9550的系数关系。
电动机转矩、转速、电压、电流之间的关系由于电功率P=电压U*电流I，即 P=UI————公式【6】由于公式【2】中的功率P的单位为kw，而电压U的单位是V，电流I的单位是A，而UI乘积的单位是V.A，即w，所以将公式【6】代入到公式【2】中时，UI需要除以1000以统一单位。
则：P=Tn/9550=UI/1000————公式【7】＝＝》Tn/9.55=UI————公式【8】＝＝》T=9.55UI/n————公式【9】＝＝》U=Tn/9.55I————公式【10】＝＝》I=9.55U/Tn————公式【11】方程式【7】、【8】、【9】、【10】、【11】中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；U—电压的单位（V）；I—电流的单位（A）；9.55是9500÷1000之后的值。
电机转矩、功率、转速之间的关系及计算公式电动机输出转矩：使机械元件转动的力矩称为转动力矩，简称转矩。
机械元件在转矩作用下都会产生一定程度的扭转变形，故转矩有时又称为扭矩。
转矩与功率及转速的关系：转矩(T)=9550*功率(P)/转速(n) 即:T=9550P/n—公式【1】由此可推导出：转矩=9550*功率/转速《＝＝＝》功率=转速*转矩/9550，即P=Tn/9550——公式【2】方程式中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；9550是计算系数。
电机扭矩计算公式 T=9550P/n 是如何计算的呢？分析：功率=力*速度即 P=F*V---————公式【3】转矩(T)=扭力(F)*作用半径(R) 推出F=T/R---——公式【4】线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---——公式【5】将公式【4】、【5】代入公式【3】得：P=F*V=T/R*πR*n分/30 =π/30*T*n分-----P=功率单位W， T=转矩单位N.m， n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n30000/3.1415926*P=T*n9549.297*P=T*n这就是为什么会有功率和转矩*转速之间有个9550的系数关系。
电动机转矩、转速、电压、电流之间的关系由于电功率P=电压U*电流I，即 P=UI————公式【6】由于公式【2】中的功率P的单位为kw，而电压U的单位是V，电流I的单位是A，而UI乘积的单位是V.A，即w，所以将公式【6】代入到公式【2】中时，UI需要除以1000以统一单位。
则：P=Tn/9550=UI/1000————公式【7】＝＝》Tn/9.55=UI————公式【8】＝＝》T=9.55UI/n————公式【9】＝＝》U=Tn/9.55I————公式【10】＝＝》I=9.55U/Tn————公式【11】方程式【7】、【8】、【9】、【10】、【11】中：P—功率的单位（kW）；n—转速的单位（r/min)；T—转矩的单位（N.m）；U—电压的单位（V）；I—电流的单位（A）；9.55是9500÷1000之后的值。
简述关于变频电机的频率和电流的关系关系公式与分析电机功率：P=×U×I×cosφ×η（91%）；电机电流：I=P/×U×cosφ(功率因素)×η（效率）;I: 电流；P: 功率W; U: 电压电机转矩：T=9549×P/n；T:转矩；P:功率KW；n:转速电机转速：n=60f/p，p为电机极对数，例如四级电机的p=2；当频率达50Hz时，电机达到额定功率，再增加频率，其功率是不会再增的，会保持额定功率。
电机转矩在50Hz以下时，是与频率成正比变化的；当频率f达到50Hz时，电机达到最大输出功率，即额定功率；如果频率f在50Hz以后再继续增加，则输出转矩与频率成反比变化，因为它的输出功率就是那么大了，你还要继续增加频率f，那么套入上面的计算式分析，转矩则明显会减小。
转速的情况和频率是一样的，因为电源电压不变，其频率的变化直接反应的结果就是转速的同比变化，频率增，转速也增，它减另一个也减。
变频电源的电流和频率的关系一、变频调速的基本控制方式与基准电压、基准频率的关系，电机用变频器调速时有两种情况--基频(基准频率)以下调速和基频以上调速。
必须考虑的重要因素是：尽量保持电机主磁通为额定值不变。
如果磁通过弱(电压过低)，电机铁心不能得到充分利用，电磁转矩变小，负载能力下降。
如果磁通过强(电压过高)，电机处于过励磁状态，电机因励磁电流过大而严重发热。
二、根据电机原理可知，三相异步电机定子每相电动势的有效值： E1=Φm 式中：E1--定子每相由气隙磁通感应的电动势的有效值，V ；f1--定子频率，Hz；N1——定子每相绕组有效匝数；Φm-每极磁通量由式中可以看出，Φm的值由E1/f1决定，但由于E1难以直接控制，所以在电动势较高时，可忽略定子漏阻抗压降，而用定子相电压U1代替。
那么要保证Φm不变，只要U1/f1始终为一定值即可。
