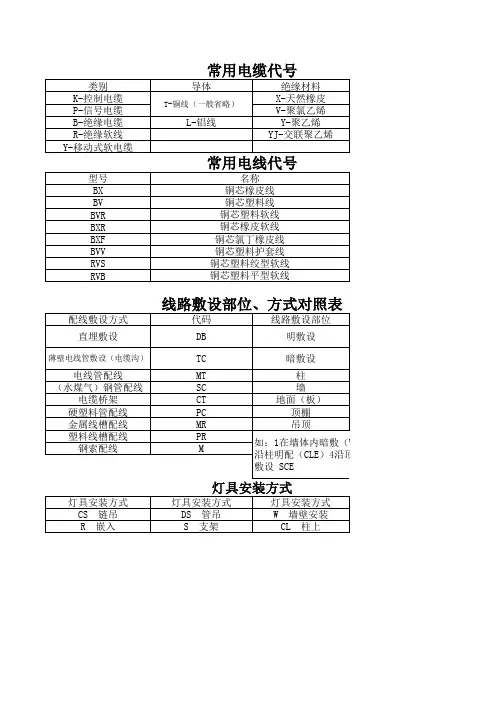

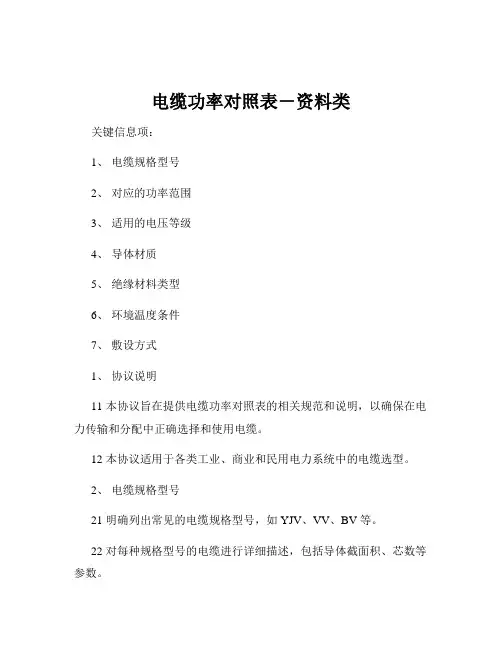

电缆功率对照表－资料类关键信息项：1、电缆规格型号2、对应的功率范围3、适用的电压等级4、导体材质5、绝缘材料类型6、环境温度条件7、敷设方式1、协议说明11 本协议旨在提供电缆功率对照表的相关规范和说明，以确保在电力传输和分配中正确选择和使用电缆。
12 本协议适用于各类工业、商业和民用电力系统中的电缆选型。
2、电缆规格型号21 明确列出常见的电缆规格型号，如 YJV、VV、BV 等。
22 对每种规格型号的电缆进行详细描述，包括导体截面积、芯数等参数。
3、功率范围31 针对不同规格型号的电缆，确定其所能承载的功率范围。
32 功率范围应考虑不同的工作条件和负载类型。
4、适用的电压等级41 指明每种电缆适用的电压等级，如 380V、660V、10kV 等。
42 说明在不同电压等级下，电缆功率承载能力的变化。
5、导体材质51 介绍常用的导体材质，如铜、铝等。
52 分析不同导体材质对电缆功率传输的影响。
6、绝缘材料类型61 列举常见的绝缘材料，如聚乙烯、聚氯乙烯等。
62 阐述绝缘材料的性能特点及其对电缆功率对照表的影响。
7、环境温度条件71 考虑不同的环境温度，如常温、高温、低温等。
72 说明环境温度对电缆功率承载能力的修正系数。
8、敷设方式81 描述电缆的敷设方式，如架空敷设、直埋敷设、桥架敷设等。
82 分析不同敷设方式对电缆散热和功率传输的影响。
9、安全系数91 为确保电缆的安全运行，在功率对照表中应设定合理的安全系数。
92 解释安全系数的计算方法和作用。
10、维护与保养101 强调定期对电缆进行检查和维护的重要性。
102 提供维护保养的基本要点和注意事项。
11、责任与义务111 使用方应根据本协议中的电缆功率对照表正确选择电缆，如因选择不当造成的损失，由使用方承担责任。
112 提供方应保证电缆功率对照表的准确性和可靠性，如因对照表错误导致的问题，由提供方负责。
12、协议变更与更新121 当相关技术标准、法规发生变化时，本协议应及时进行变更。
电缆线芯直径电流功率速查表电缆线芯直径、电流、功率对照表：线缆截面(mm²) | 25℃铜线载流量(A) | 单相220V负载功率(W) | 三相380V负载功率(W)1.38 | 15 | 3300 | 9476.81.78 | 25 | 5500 | .22.25 | 32 | 7040 | .82.85 | 45 | 9900 | .67*1.35 | 60 | | .27*1.7 | 80 | | .67*2.14 | 110 | | .67*2.52 | 130 | |19*1.87 | 155 | | .219*2.29 | 220 | |19*2.65 | 300 | | .437*2.09 | 420 | | .7637*2.32 | - | - | -37*2.56 | - | - | -61*2.29 | - | - | -61*2.56 | - | - | -注：横线表示该项数据无法确定。
电线、电缆规格(mm²) | 铜线直径(25℃) | 铜线最大安全载流量(A) | 铝线最大安全载流量(A)2.5 | 1.78 | 28 | 42-564 | 2.25 | 35 | 52.5-706 | 2.85 | 48 | 72-9610 | 3.55 | 65 | 97.5-13016 | 4.5 | 91 | 136.5-182.025 | 5.6 | 120 | 180-240注：铝线的线径要取铜线的1.5-2倍。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择。
一般可按照如下顺口溜进行确定：十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算”即：10平方以下的铝线，平方毫米数乘以5；铜线就升一个档，比如2.5平方的铜线，就按4平方计算。
100平方以上的都是截面积乘以2，25平方以下的乘以4，35平方以上的乘以3，70和95平方都乘以2.5.导线线径一般按如下公式计算：铜线：S= IL / 54.4×U`铝线：S= IL / 34×U`其中，S为线径(mm)，I为电流(A)，L为线路长度(m)，U`为电压降(V)。

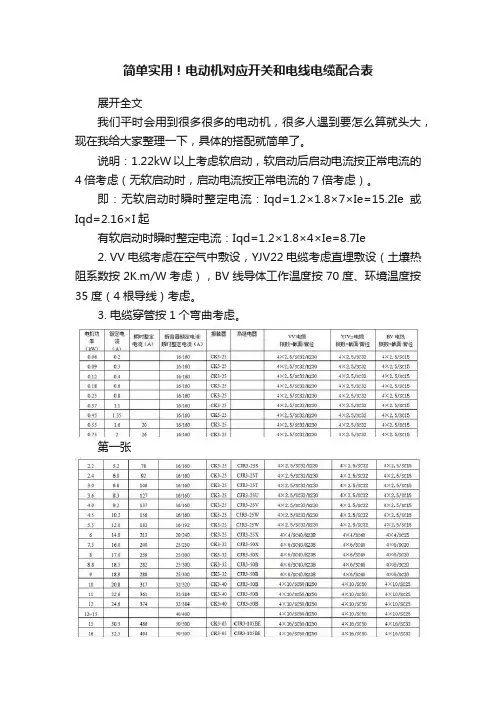

简单实用！电动机对应开关和电线电缆配合表
展开全文
我们平时会用到很多很多的电动机，很多人遇到要怎么算就头大，现在我给大家整理一下，具体的搭配就简单了。
说明：1.22kW以上考虑软启动，软启动后启动电流按正常电流的4倍考虑（无软启动时，启动电流按正常电流的7倍考虑）。
即：无软启动时瞬时整定电流：Iqd=1.2×1.8×7×Ie=15.2Ie或Iqd=2.16×I起
有软启动时瞬时整定电流：Iqd=1.2×1.8×4×Ie=8.7Ie
2. VV电缆考虑在空气中敷设，YJV22电缆考虑直埋敷设（土壤热阻系数按2K.m/W考虑），BV线导体工作温度按70度、环境温度按35度（4根导线）考虑。
3. 电缆穿管按1个弯曲考虑。

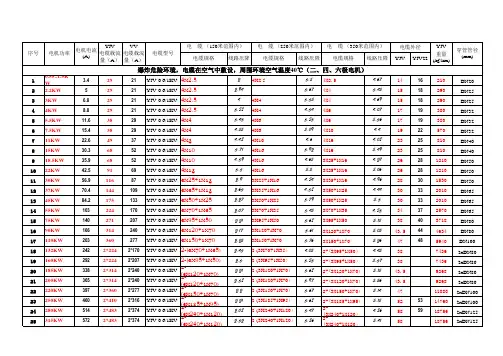

第一张

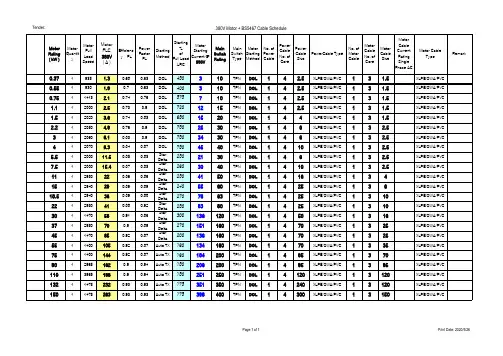

第二张
第三张
第四章
第五章
怎么样，简单的很吧，懂了就简单的。

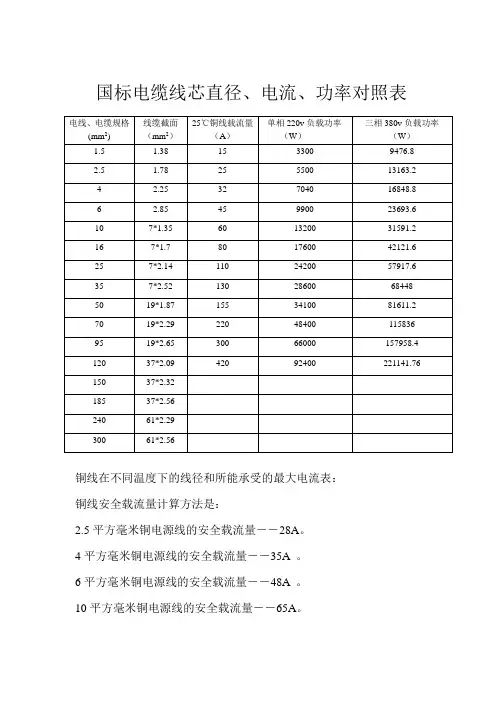

国标电缆线芯直径、电流、功率对照表铜线在不同温度下的线径和所能承受的最大电流表：铜线安全载流量计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。
4平方毫米铜电源线的安全载流量－－35A 。
6平方毫米铜电源线的安全载流量－－48A 。
10平方毫米铜电源线的安全载流量－－65A。
16平方毫米铜电源线的安全载流量－－91A 。
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。
如果铜线电流小于28A，按每平方毫米10A来取肯定安全。
如果铜线电流大于120A，按每平方毫米5A来取。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：“十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算”就是10平方一下的铝线,平方毫米数乘以5就可以了,铜线就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 70和95平方都乘以2.5。
导线线径一般按如下公式计算：铜线：S= IL / 54.4*U`铝线：S= IL / 34*U`式中：I——导线中通过的最大电流（A）L——导线的长度（M）U`——充许的电源降（V）S——导线的截面积（MM2）说明：1、U`电压降可由整个系统中所用的设备（如探测器）范围分给系统供电用的电源电压额定值综合起来考虑选用。
2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120载流是截面倍数9 8 7 6 5 4 3.5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
电机电缆选配标准表格篇一：电机电缆选型这要看你负载性质P功率（单位W）、I电流（单位A）、U电压（单位V）电阻性负载如电热、白炽灯、卤钨灯I=P÷U功率因数小于1的照明设备：单相220V I=P÷（U×功率因数）三相四线380V I=P÷（1.73×380×功率因数）电动机电流计算方式:单相I=P÷（220×功率因数×效率）三相I=P÷（1.73×380×功率因数×效率）根据电流选择电线有很多种情况要考虑：1 铜线还是铝线。
2 塑料绝缘线、橡皮绝缘线、护套线。
3 绝缘导线安全载流量的温度校正系数。
由于太麻烦，我给你一种常用的塑料绝缘线明线安装，安全载流量数据（铜线）这是最大载流量，其它的都要相应减小。
1.0（平方毫米）---17（A） 1.5---——21 2.5---——28 4-————35 6--————48 10————65 16————91 25——----120 35————147 50————187 70————230篇二：电机动力电缆选型一台22kw电动机用多大铜电缆1、选电缆，要根据你的使用情况，才能选合适的电缆，在潮湿等散热条件好的地方，可以节省一点，在高温和重要地方，则必须选较大截面积的电缆。
一般三相380V22KW 选6-10平方的比较合适。
2、电缆按正常运行配置，和启动方式无关。
22KW负荷选择电缆I=P/1.732UcosΦ=22/1.732/0.38/0.8=20/0.53=42A如果是近距离（几十米以内），铜电缆6平方毫米，铝电缆10平方毫米。
如果是远距离，百米以上，铜电缆16平方毫米，铝电缆25平方毫米如果介于近距离与远距离之间，铜电缆10平方毫米，铝电缆16平方毫米。
今天无意看到这个问题发现很多人在误导大家。
所以把手册中的计算拿出来。
