汽车涂装工艺中缩孔原因分析及解决措施[摘要]社会发展越来越快,汽车市场竞争也越来越激烈,现代人在享受生活的同时,也更关注环保上的一些问题,由此,对汽车涂装提出了更高要求。
从工艺设备和管理的角度探讨造成电泳漆膜产生缩孔的可能因素，通过某涂装生产线的实际案例，分析提出相应的解决方案。
[关键词]电泳涂装缩孔分析解决措施中图分类号:tq639,8 文献标识码:a 文章编号:1009-914x(2013)07-0053-02前言汽车涂装的目的是使汽车具有优良的耐腐蚀性能和装饰性能，延长使用寿命，提高商品价值。
在涂装生产线中，缩孔是最常见的漆膜弊病之一。
特别对于阴极电泳而言，如果电泳漆膜出现缩孔缺陷，将会严重影响装饰效果和降低保护功能。
由于阴极电泳漆主要作为底漆使用，缩孔的出现将使中涂、面漆涂层得不到良好的基底，降低局部位置的防腐蚀能力，影响整个油漆涂层的外观质量。
且生产线中一旦产生电泳缩孔，此缺陷将是批量性的，对于产品质量和生产都很致命，因此电泳缩孔现象是汽车涂装行业普遍遇到的难题之一。
本文所论述的实际案例为汽车零部件涂装生产线，其对产品的漆膜要求为电泳底漆，缩孔产生后，零件表面直接表现为凹坑状缺陷甚至露底。
根据在此缩孔解决过程中的实际体会，介绍缩孔产生的原因及解决措施供同行参考。
1、缩孔产生的原因电泳涂装过程中，引起缩孔的原因很多。
主要是由外界造成被涂物表面、磷化膜或电泳湿涂膜上附有尘埃、油等，或在涂膜中混有与电泳涂料不相容的粒子，它们成为缩孔中心，并造成烘干初期的展平不均衡而产生火山口状的凹坑，直径通常为0.5~3.0 mm，有透底、不透底，实心、空心之分。
缩孔形成的关键是涂层表面产生表面张力梯度。
一方面是由于涂料干燥过程中的流动引起溶剂的蒸发，而产生表面张力梯度。
另一方面是由于涂膜中颗粒、液滴等低表面张力物质的存在。
这些物质包括有机硅化物、润滑脂、油、表面活性剂、蜡、水等，它们的表面张力与所用涂料的差别很大，致使不能融合和对被涂面润湿不良，而使涂膜局部收缩，形成缩孔。
19310.16638/ki.1671-7988.2019.21.069浅谈电泳缩孔问题的分析与解决经验秦学谦，贾帅锋，李琦（奇瑞汽车河南有限公司，河南 开封 475000）摘 要：从涂装前处理、电泳工艺生产过程分析，调查、确认车身形成大面积电泳漆膜缩孔缺陷的要因，对导致电泳漆膜产生缩孔缺陷的污染源头进行排查、试验，并根据验证结论制定相应解决方案。
关键词：涂装；电泳漆膜；缩孔中图分类号：U445 文献标识码：B 文章编号：1671-7988(2019)21-193-03A brief talk on the Analysis and solution of the problem of Electrophorestic shrinkageQin Xueqian, Jia Shuaifeng, Li Qi( Qirui Automobile Henan Co., Ltd., Henan Kaifeng 475000 )Abstract: Based on the analysis of pretreatment and electrophoretic production process, the causes of shrinkage defect of electrophoretic paint film on automobile body were investigated and confirmed. The pollution sources causing shrinkage defect of electrophoretic paint film were investigated and tested, and the corresponding solutions were worked out according to the verification conclusions.Keywords: Painting; Electrophoretic paint film; Shrinkage cavityCLC NO.: U445 Document Code: B Article ID: 1671-7988(2019)21-193-03引言涂装工艺主要起到车身防腐、密封和装饰的作用，前处理、电泳工艺是整个涂装过程较重要的工序，电泳漆膜的优劣对车身防腐质量有很大的影响，现针对电泳车身出现的电泳缩孔缺陷排查、分析并制定解决方案。
电泳缩孔的形成和预防王光明上海英伦帝华汽车部件有限公司【摘要】缩孔形成的原因很多也很复杂，主要是漆膜表面的张力不同，流平性不良所致；电泳缩孔的形成往往是因为前处理的脱脂效果差，电泳槽液的颜基比失调，颜料含量低，补给涂料中树脂溶解不良，还有就是电泳槽液或是电泳清洗槽液被油污染，再加上车间环境差，烘干室内油烟污染，都是诱发缩形成的原因。
【关键词】缩孔；颜基比；环境Generation and prevention of craters in E-coatingWang GuangmingShanghai LTI Automobile Components Co.,Ltd 201501【Abstract】：The causes of the formation of shrinkage cavity are various and complex, mainly, it’s because of the tension difference at the surface of the paint film, and poor leveling property. The formation of shrinkage cavity during e-coating is uaually caused because of poor de-grease in pre-treatment, imbalance pigment binder ratio of the e-coating fluid, low pigment content, poor dissolubility of resin in the supplied coating material. Also, if the e-coating fluid or e-coating cleaning fluid were contaminated by the oily dirt, it would also cause the formation of shrinkage cavity. Meanwhile, the poor environment in the paint shop and the contaminated oven will lead to the formation of the formation of shrinkage cavity as well.【Keywords】：shrinkage cavity, pigment binder ratio, environment1、前言随着我国汽车工业飞速发展，继2009年首度超越美国成为全球第一大汽车产销国后，2010年中国继续蝉联全球冠军的宝座。
电泳缩孔产生的原因及解决措施周洪亮; 袁鹏【期刊名称】《《汽车制造业》》【年(卷),期】2018(000)017【总页数】3页(P55-57)【关键词】电泳漆膜; 缩孔; 原因; 焊装工艺; 电泳工艺; 工程案例【作者】周洪亮; 袁鹏【作者单位】湖北美洋汽车工业有限公司【正文语种】中文【中图分类】TS959.6本文从电泳工艺和焊装工艺两个方面分析了电泳漆膜缩孔产生的原因，并根据涂装缩孔问题解决过程中的实际调查和验证，给出了不同缩孔问题原因下的解决方案，为其他工程案例提供了参考。
在涂装生产过程中，缩孔问题是最常见的漆膜弊病之一，因为缩孔相对其他涂装问题（如颗粒、流痕等）更难处理修复，因此缩孔也是前处理电泳方面最需要重视的一个问题。
针对薄膜前处理配套高泳透力电泳漆而言，因其膜厚相对传统磷化—阴极电泳工艺偏低，且高泳透力电泳槽液对油及硅酮类物质更加敏感，因此一旦出现缩孔问题，往往易形成批量的质量问题，并且严重影响漆膜外观和防腐能力，对产品质量造成很大影响。

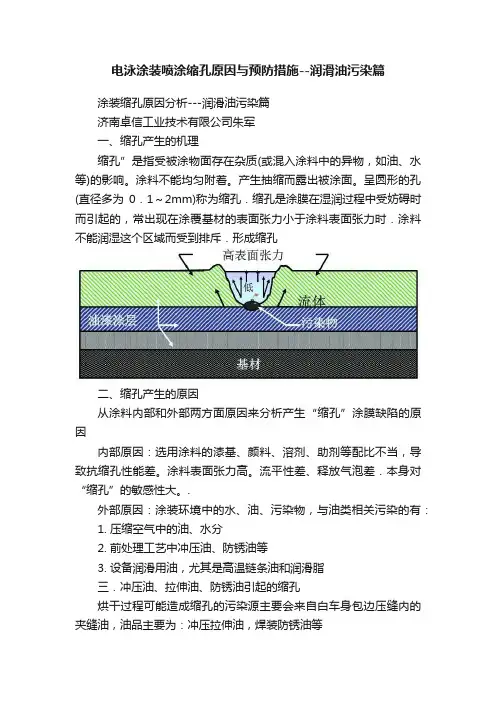

电泳缩孔形成的表征分类缩孔的形成原因是表面张力梯度造成的，原理如图1所示。
图1 缩孔形成原理缩孔的类型按其外观及形成特征大致可分为以下四种类型。
1.油污型缩孔油污型缩孔是由于表面张力低的油胶、硅酮类物质落到工件或漆膜上造成的，此类型的缩孔在其中间位置看不出凸起颗粒，正常情况不会露底，大小一般在为0.5～3 mm。
此类缩孔一般发生在电泳漆膜固化之前，若在固化之后则一般只会形成油斑或极浅的凹陷，比较方便处理。
2.颗粒、纤维型缩孔这种缩孔是由外界低表面张力或被油胶污染过的固体物质，落在电泳湿膜表面造成的。
这种缩孔的特点是在其缩孔中间位置可见纤维、颗粒等异物。
3.气泡型缩孔这种缩孔由溶剂气泡、小泡沫等堆积在车身电泳湿膜表面，进入烤炉前未冲刷消泡彻底，经烘烤后涂膜固化形成的，此类缩孔一般较大，且易露底。
4.槽液缩孔槽液缩孔是指槽液被设备、环境或者白车身所带的缩孔物质污染，且经过较长时间的积累造成的槽液本身的缩孔问题。

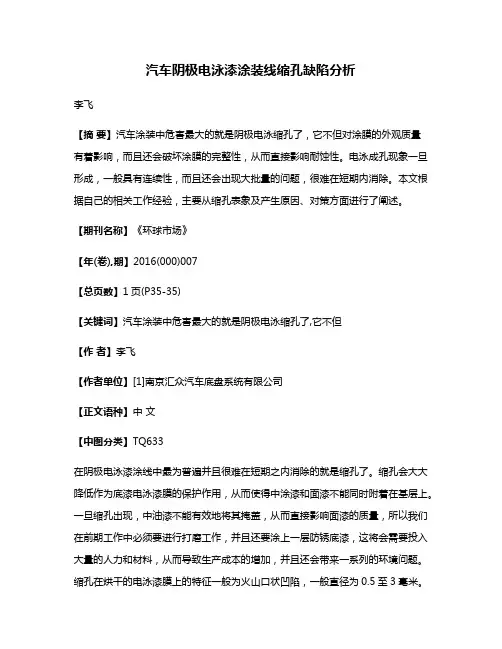

汽车阴极电泳漆涂装线缩孔缺陷分析李飞【摘要】汽车涂装中危害最大的就是阴极电泳缩孔了，它不但对涂膜的外观质量有着影响，而且还会破坏涂膜的完整性，从而直接影响耐蚀性。
电泳成孔现象一旦形成，一般具有连续性，而且还会出现大批量的问题，很难在短期内消除。
本文根据自己的相关工作经验，主要从缩孔表象及产生原因、对策方面进行了阐述。
【期刊名称】《环球市场》【年(卷),期】2016(000)007【总页数】1页(P35-35)【关键词】汽车涂装中危害最大的就是阴极电泳缩孔了,它不但【作者】李飞【作者单位】[1]南京汇众汽车底盘系统有限公司【正文语种】中文【中图分类】TQ633在阴极电泳漆涂线中最为普遍并且很难在短期之内消除的就是缩孔了。
缩孔会大大降低作为底漆电泳漆膜的保护作用，从而使得中涂漆和面漆不能同时附着在基层上。
一旦缩孔出现，中油漆不能有效地将其掩盖，从而直接影响面漆的质量，所以我们在前期工作中必须要进行打磨工作，并且还要涂上一层防锈底漆，这将会需要投入大量的人力和材料，从而导致生产成本的增加，并且还会带来一系列的环境问题。
缩孔在烘干的电泳漆膜上的特征一般为火山口状凹陷，一般直径为0.5至3毫米。
陷穴、凹洼一般被称为不露底，露底的称为缩孔；中间有粒子的被称为鱼眼。
产生缩孔的原因之一就是漆膜中混入了油污和一些杂质等（如图所示），颗粒和其他杂质在烘烤过程中由于表面张力梯度的不一致，产生漆膜流不平衡，从而导致缩孔产生。
因此我们要想解决缩孔缺陷就要减少漆膜混合颗粒和其他杂质，减少膜表面张力梯度的差异。
2.1 控制杂质源头减少电泳涂装线油污的主要来源：（1）当车身焊接时、为避免生锈通常会涂上一层防锈油和使用过程中产生的压延油等等。
特别是内表面和裂缝中存在防锈油、压延油和机油等其他油，由于运输和存储经过了很长一段时间，有一些已经成为了油渍，往往不能有效的在脱脂槽中去掉。
我们一般采用预擦洗剂可以很好的去除油渍，从而可以大大减少顽固油脂进入到电泳槽的概率，减少缩孔发生的几率。
阴极电泳漆膜缩孔的消除方法驾驶室阴极电泳涂装中出现漆膜的缩孔现象，提出加强前处理预擦洗，延长脱脂时间，降低电泳电压，提高固体质量分数、保持溶剂含量，增强电泳后冲洗等工艺，从而有效地解决了缩孔现象。
一旦在阴极电泳漆涂装过程中产生缩孔，靠中涂是不能将其有效遮盖的，这将直接影响面漆的质量。
因此，发现阴极电泳漆产生缩孔，必须在喷涂中涂前进行打磨处理，这将花费人力和物力，造成产品生产费用的提高，生产率下降。
驾驶室表面油漆质量更直接关系到产品的品质.因此必须解决各种油漆质量问题。
缩孔产生的原因是焊接后的白件驾驶室将油污带入阴极电泳漆槽中，油污的存在使涂装阴极电泳漆后产生缩孔，与电泳漆不相容的油污粒子将成为缩孔中心，进而造成烘干初期漆膜流平不均衡而产生缩孔。
油污进入电泳槽后极难去除，因此，解决缩孔问题需要从漆前处理工艺和阴极电泳漆工艺两方面进行。
1，电泳漆前处理的防治措施1.1影响脱脂质量的因素取决于脱脂温度、脱脂时间、机械作用及脱脂剂材料等,为了更好的除去白件表面油污,在前处理的预脱脂及脱脂工序中,在其它工艺参数不变的情况下,延长了白件在脱脂槽中的浸泡时间,增加脱脂时间,就是延长了脱脂液与油污的接触时间,达到提高脱脂效果的作用,经过脱脂后水洗,白件表面的油污已经基本洗净。
1.2增加磷化处理后去离子水冲洗驾驶室进电泳槽前进行的去离子水洗的滴水电导率要小于20μs/cm,去离子水槽的电导率要小于30μs/cm。
通过分析发现,在生产过程中,生产一定批量驾驶室后,去离子水槽水的电导率逐渐升高,说明槽液已经污染。
当有产生缩孔时,驾驶室去离子水洗后,经测定滴水电导率大于20μs/cm。
收集这种高电导率的水珠,通过试验证实,它是产生缩孔的原因之一。
针对这一情况,在驾驶室去离子水洗后,我们增加了驾驶室槽上喷淋新鲜去离子水(电导率小于10μs/cm)工序,并且缩短去离子水洗槽的更换周期,使问题得到很好的解决。
2改变阴极电泳漆工艺解决措施2.1适当降低电泳电压通过改变电泳涂装体系极板上的接通电压,可以控制电泳涂装过程的成膜速度和沉积量。
电泳漆膜缺陷（针孔）原因分析及解决措施阴极电泳涂料凭借其卓越的耐蚀性，极高的利用率，相对比较环保等特点，在汽车工业、轻工、家电等领域的应用越来越广泛。
近年来，新投电泳槽也越来越多。
但是，各式各样的漆膜缺陷在新老电泳线以及各种不同材质工件上仍频繁出现。
除了常见因素外，一些特殊原因导致的漆膜缺陷也越来越多，由于具有隐蔽性强，缺陷出现无规律性等特点，排查此类原因有一定难度。
但若不及时发现，一旦集中爆发，将导致大批产品的返工。
由于查找解决问题需要一定时间，这样就耽误了流水线的生产，对企业危害较大。
因此，能够对生产过程中发现的各种由于特殊原因导致的漆膜缺陷进行机理分析，并提供解决方案就显得尤为关键，本文主要分析电泳漆膜针孔产生的原因及解决措施。
针孔是电泳涂装中常见的漆膜缺陷之一。
大多情况下是由于槽液电导过高，导致电极反应剧烈，或溶剂含量偏高，导致湿膜中溶剂和水分含量偏多所致。
但有一些电泳线，其槽液各项指标均正常，湿膜也无异常，但最终电泳漆干膜却存在针孔现象。
电泳漆膜针孔的产生机理：电泳漆膜在加热烘干时，漆膜开始交联固化，漆膜内含有的溶剂和水分等物质受热蒸发，如果蒸发的气体量不太多，且蒸发时漆膜表面尚未干燥，气体逸出时形成的孔隙通过涂料的流平还能还原。
但如果漆膜表面已接近干燥，此时若还有气体逸出，漆膜将无法再次流平，就很可能导致针孔现象的产生。
底材差异的影响有些电泳线，钢铁底材上的电泳漆膜没有任何问题，而一些铝合金、镀锌件等底材上却极易产生针孔现象。
这主要是由于其电极反应剧烈程度不同，底材材质致密度不同所致。
形成机理：电泳时，由于镁、铝、锌等金属的活泼性较强，电极反应较剧烈，电沉积速度过快，产生的气体、水等物质大量夹带于较厚的湿膜中，这样，湿膜就极易出现气泡针孔等缺陷。
在压铸件上尤其明显。
此外，镀锌件由于镀锌层本身会有“氢脆”现象。
在高温固化时镀锌层中所夹带的气体就会逸出，导致针孔产生。
解决措施：对于此类工件，可降低电泳电压，减缓电极反应速度来减少针孔的产生。
