下载文档原格式
涂层缺陷现象主要原因预防和修正方法流挂垂直涂装面的涂料向下流，形成流坠状的现象喷涂不均匀，局部或全面过厚按规定进行喷涂铲去流挂涂层，小心磨平，补漆处理稀释剂过量—造成涂料过稀按技术要求进行稀释被涂面温度过高和过底适当的温度下进行涂装皱皮和橘皮涂层过厚时表干而主体内不干，内部干燥收缩使表面起皱隆起或呈橘皮状的现象（涂层内聚力大而未被表面收缩力拉裂的现象）底漆未干即涂面漆，面漆干燥底漆未干，两层收缩底漆要充分干燥打磨平整后再涂装一次涂装过厚注意推荐膜厚油性涂料干燥剂过量，表干过快调整干燥剂用量底材温度过高调整施工时间烘烤型涂料，表面固化远快于本体固化龟裂（泥裂）由温度变化、风蚀作用和持续的聚合反应所产生的整个涂膜、涂膜与底材之间的应力所引起穿透涂层，延伸至底材的裂纹底层涂料未干即涂面漆或底漆过厚待底漆干后再涂面漆多发生在颜基比较高的涂料中，基料少抗拉强度底而干燥快收缩又大，除去裂纹部份，重新涂装环境温度过高且表干过快/湿度低而未喷雾注意配套的正确表面粗造度偏低对于降温调整施工时间无机锌一次涂装过厚及油性涂料不断氧化和聚合设计干膜厚度涂料配方采用合适的树脂，增塑剂和颜料可将涂层龟裂的趋势降至最低细裂随着涂层的干燥和固化的进行，其表面变得硬而脆并产生了表面应力，造成表面出现了不见底的细小裂纹（涂层内聚力小而被表底层涂料未干即涂面漆或底漆过厚耐候性好的树脂底漆过软，面漆较硬不会发生细裂的活性颜料或添加含有纤维颜料温度急剧下降使用期长且稳定的增塑剂无机锌一次涂装过厚配有挥发较慢的溶剂下表列出了涂装施工过程中常见的涂层缺陷、涂层缺陷产生的常见原因以及预防和修正的方法。
面大的收缩力拉裂的现象）鳄裂或皲裂涂层表面硬化和收缩的速率比涂料本身快的细裂反应所引起的，这是一种由于涂层表面应力引起的微裂型损坏当表面收缩速度大于本体时，开裂就会发生避免温度高时施涂及阳光暴晒 鳄纹和细裂一样，最初并不穿透涂层 除去裂纹部份，重新涂装煤焦沥青暴露于阳光和风雨侵蚀之下，特别是在施工厚涂层的情况下设计干膜厚度决不要将需要氧化或聚合的硬性涂层施工在永久软性或橡胶状的底漆上注意配套的正确涂料应薄层多道重叠施工，以使其能在施工后一道涂层前固化强溶剂涂料施涂在挥发型涂料表面上 注意配套的正确钢材本身的热胀冷缩钢表面升降温稳定时施涂或调整施工时间老化发硬的涂料，如醇酸树脂涂料等涂层缺陷 现象 主要原因预防和修正方法剥落/脱皮脱层/分层涂膜从底材上失去附着力而脱落或分层的现象表面处理不良—太光或太脏，底材上有微量的粉物，灰尘，污垢，油及油脂，水、锈和化学物质等杂质清除表面上油、水、锈剥落部份彻底打磨掉后重新涂装底面漆不配套 注意合理配套 底漆油漆未干已复涂 控制涂装最小间隔期理 超过涂装间隔期漆膜要进行拉毛或扫砂处理 被涂物表面过于坚硬、光滑注意涂装表面粗糙度 针孔（漏涂点） 表面涂层内部气泡破裂而露出的可见底材的小孔溶剂混合比例不当挥发太快，成膜物来不及补平空隙调整溶剂和稀料对轻微针孔，用砂纸打磨，反复簿涂几层环境温度过高，表干‘凝定’迅速，封闭了涂层内溶剂及空气/快干涂料适当调整温度下喷涂一次涂装过厚或有孔涂层表面上喷涂过厚有机涂层注意推荐膜厚或必须稀释达到要求溶剂平衡‘错误‘压力过大过份的通风或大风环境喷涂时距离太远起泡涂膜表面有疱疹小泡，有的含在膜内部，泡首先产生在附着力最弱点集中的地方---最主要原因是由涂层内存在膨胀蒸汽或空气所致（溶剂、潮气、冷凝水、可溶盐份、空气等）在涂装前激烈搅拌时裹入空气形成气泡，不待其消失即进行涂装，因溶剂挥发太快，表层迅速变稠和表干、气泡来不及益处油漆搅拌后，放置一段时间，让气泡益处气泡首先发生在涂层附着力低的地方气泡里面存在空气液体（水溶液、溶剂）结晶体用手工砂纸全部磨一下，重新薄喷一度漆涂装黏度太大调整黏度不宜太大底漆中的可溶性稀释颜料在浸渍使用或高湿度区域应采用不透水的涂料可溶性化学盐类渗透稀释作用—渗压起泡表面油类、腊或脏物等污物，会使附着力不好，潮湿蒸汽在此处进入涂层而形成泡。
油漆常缺陷及处理方法1.、气候和酸性的攻击漆面出现不规则的细纹、有少量脱色、部分剥离或碎裂表面原因受腐蚀性物质的侵害，如双氧水刹车液或酸性电池落在表面的酸雨在新漆表面使用清洁剂预防在新喷漆的表面避免使用清洁剂确保漆膜已经完全固化解决轻微的创伤可以用P2000 水磨砂纸打磨然后用抛光的办法来补救，一旦遭受更严重的腐蚀，就必须用P800 水磨砂纸彻底打磨，确保所有污染物的痕迹已经被去除，然后重新喷涂2、渗色颜色从现有的旧漆层或底漆层渗透到了新面漆上原因现有的旧漆层含有容易渗透的基础底色原子灰未完全干透，呈现出原子灰的颜色。
预防原子灰必须彻底干燥在喷涂前去除表面所有不粘附的喷涂物解决如果面漆只出现少量的渗色而渗色来自中途漆则可通过强制干燥后再重新喷涂。
渗色：面漆吸收了来自下一涂层或旧漆层的颜料①底漆层材质耐溶剂性差；②与油漆不相容的旧漆膜或沥青没有完全去除。
原因：①刚喷涂的面漆出现局部褪色；②如果过多添加催干剂，也会发现此现象；③底漆层由于面漆没有完全喷涂，遮盖不好误认为是渗色。
3、翻黄底层填料引起表面发黄原因油漆或原子灰调配时加入过量的双氧水或催干剂预防需精确计算双氧水或催干剂的量解决用P800-P1000水磨砂纸打磨，喷上环氧/中涂底漆密封隔离后，重新喷涂4、起水泡涂料中残留的水气遇热膨胀聚结后，引起漆面突起及膨胀原因①特别是在裸金属表面或原子灰表面出现的水泡居多，原因是金属件与原子灰在放热的过程中要吸收水份②在高湿低温的环境喷涂作业过程中，由于涂层中残留一定的水份干燥不彻底所致预防①在喷涂前注意不要在即将工作的表面留下汗渍或指纹②只使用经过推荐和认可的材料③各个工序作业前和作业后都要使其所用产品干燥彻底解决在受影响表面上用P1500或P2000打磨干燥过后，重新喷涂5 针孔/气泡大体积的圆形空气泡或水泡，经常出现于接缝区域和角落或超厚的填料及塑料表面原因料屑膜的粗劣毛边干燥时过分加热预防避免厚涂油漆，确保漆膜可以渗至接缝和边角位置使用推荐的稀释剂和掌握正确的喷涂技巧解决用P1000-P1500水磨砂纸打磨，必要时填补小量原子灰在较大的针孔/气泡的位置，然后重新喷涂原因：在接缝区域和角落厚涂层中有白色的气泡出现，由于较厚的涂层在干燥过程中受热表面干燥过快，涂层中的溶剂或稀释剂难以挥发所致6、发白/起雾在漆膜表面形成乳状光雾，特别是在较厚的涂层更为明显原因①在高温潮湿的条件下使用了快干型稀释剂②在低温潮湿的环境使用了干燥过快的稀释剂③因喷涂气压过大使工件冷却，随后出现水汽冷凝而产生的发白④在喷涂施工前车身板材温度过低预防使用高质量的稀释剂，缓慢蒸发解决①对出现发白的工件进行升温烘烤②如果问题不是很严重时，可用抛光处理擦掉③如果表面已经被十分严重影响时，应用P1500 水磨砂纸打磨后，重新喷涂7、污染/工业微尘着色斑点或飞溅斑点，如在漆面上沉淀，或变色或着色的污点原因滴落在漆面上的树液，树脂，湿花瓣，果浆或鸟粪等金属粒子深入漆面中并氧化预防避免在漆面上留有如何灰尘确保漆面已经完全固化解决用清水洗洁后、再用清洁剂擦拭，如果还有剩余物可用P2000 砂纸打磨再用抛光蜡配以抛光机进行抛光处理，使其恢复光亮；如变色污点和着色点仍留在漆面上则需重新喷涂8、腐蚀/生锈漆面上的疏松的涂层和变色污点，尤其在车身边缘及接缝处常见原因裸露金属表面因意外损坏而暴露或留下的未经过处理钻孔洞裸露金属的表面的漆膜因为污染物而遭受破坏预防确保所有的金属表面再喷涂前都能受到正确的处理和保护如:使用了流动的腐蚀底漆尽快修补漆膜的任何损坏，立即处理新的暴露金属的边缘9、裂纹长期曝晒在室外的板材，如温度、紫外线、水和溶剂等引起漆膜变硬，易碎原因①由于涂层内部干燥不彻底或者使用材料不匹配造成的内部涂层发软，而表漆干燥充分时，在受热过程中内部涂层膨胀时对表漆膜进行的撕裂②未经处理或处理不透而直接喷涂于破裂的旧漆面上漆层太厚预防观察现有的末道漆，在喷涂前修补所有的裂痕如果漆层太厚，打磨旧漆层，在喷涂前须打磨所有较厚的表面解决（注意事项：在对涂层施工时，闪干时间一定要足够，涂层不要喷涂过厚）用P800 水磨砂纸彻底打磨损坏的漆面，有需要填补原子灰，经打磨及补上中涂后重新喷涂10、内含污垢/尘/土在储存或涂料凝结时，外界杂物粘附于末道漆表面，形成包块。

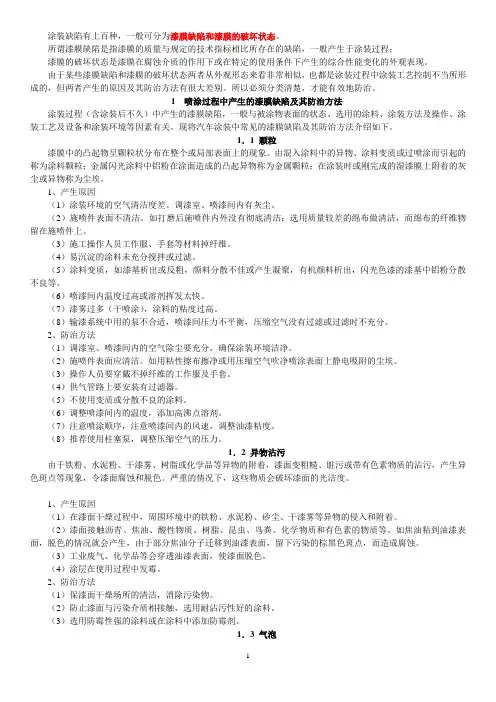

涂装缺陷有上百种，一般可分为漆膜缺陷和漆膜的破坏状态。
所谓漆膜缺陷是指漆膜的质量与规定的技术指标相比所存在的缺陷，一般产生于涂装过程；漆膜的破坏状态是漆膜在腐蚀介质的作用下或在特定的使用条件下产生的综合性能变化的外观表现。
由于某些漆膜缺陷和漆膜的破坏状态两者从外观形态来看非常相似，也都是涂装过程中涂装工艺控制不当所形成的，但两者产生的原因及其防治方法有很大差别。
所以必须分类清楚，才能有效地防治。
1 喷涂过程中产生的漆膜缺陷及其防治方法涂装过程（含涂装后不久）中产生的漆膜缺陷，一般与被涂物表面的状态、选用的涂料、涂装方法及操作、涂装工艺及设备和涂装环境等因素有关。
现将汽车涂装中常见的漆膜缺陷及其防治方法介绍如下。
1．1 颗粒漆膜中的凸起物呈颗粒状分布在整个或局部表面上的现象。
由混入涂料中的异物、涂料变质或过喷涂而引起的称为涂料颗粒；金属闪光涂料中铝粉在涂面造成的凸起异物称为金属颗粒；在涂装时或刚完成的湿漆膜上附着的灰尘或异物称为尘埃。
1、产生原因（1）涂装环境的空气清洁度差。
调漆室、喷漆间内有灰尘。
（2）施喷件表面不清洁。
如打磨后施喷件内外没有彻底清洁；选用质量较差的绵布做清洁，而绵布的纤维物留在施喷件上。
（3）施工操作人员工作服、手套等材料掉纤维。
（4）易沉淀的涂料未充分搅拌或过滤。
（5）涂料变质，如漆基析出或反粗，颜料分散不佳或产生凝聚，有机颜料析出，闪光色漆的漆基中铝粉分散不良等。
（6）喷漆间内温度过高或溶剂挥发太快。
（7）漆雾过多（干喷涂），涂料的粘度过高。
（8）输漆系统中用的泵不合适，喷漆间压力不平衡，压缩空气没有过滤或过滤时不充分。
2、防治方法（1）调漆室、喷漆间内的空气除尘要充分，确保涂装环境洁净。
（2）施喷件表面应清洁。
如用粘性擦布擦净或用压缩空气吹净喷涂表面上静电吸附的尘埃。
（3）操作人员要穿戴不掉纤维的工作服及手套。
（4）供气管路上要安装有过滤器。
（5）不使用变质或分散不良的涂料。
常见喷漆缺陷的产生原因及预防措施一、流挂；在垂直和斜面上，漆膜形成不均匀的条纹和淌挂下垂状态。
1、枪距近：喷出的油漆没在密布均匀的释放区，射在被涂面上面积小漆量大。
小枪 150mm 至 250mm，大枪 250mm 至 350mm。
2、枪速慢：形成湿膜一次过厚，因漆液的重力而下垂。
小枪每秒 300mm 摆布，大枪每秒 400mm 摆布。
3、气压大：出漆速度加快，射在被涂面上造成喷量大，湿膜过厚而下垂。
小枪每平方厘米 4 公斤，大枪每平方厘米 6 公斤。
4、粘度稀：粘性底，附着差，挂不住，抵制不住漆液重力。
小枪喷底漆 18 至 22 秒，面漆 16 至 18 秒，拉光 12 至 16 秒。
大枪喷底漆 25 至30 秒，喷面漆 18 至 22 秒。
5、室温低：干燥慢，第二次喷漆间隔时间短，湿膜过厚而下垂。
≥ -3 度，最佳 25 度摆布。
6、角度不对：厚薄不均，薄处遮盖正好时，厚处湿膜过厚而下垂。
上下摆布不弧状、不倾斜，横平竖直。
7、搅拌不均：涂料稀稠不均时压力释放形成脉冲，使用前搅拌透，使用后定时搅拌，每 15 至 20 分钟摆布搅拌一次，温度高时时间短一点。
8、喷出量大；湿膜过厚而下垂，根据枪嘴直径大小与空压力的调整。
9、漆前处理不好：油水影响湿漆膜吸附力，清除干净，操作环境湿度≤80%。
10、湿膜太厚 (重枪) ：一次喷涂过厚，湿膜小枪≤15um，大枪≤25um。
11、压缩空气中油水没排尽：空气中油水混入漆液中，造成被涂面油水污染影响湿漆膜吸附力与漆膜层分离。
定时排放油水分离器油水，夏日室外每小时一次，冬天室外三小时一次，其实二小时一次，室内增加一小时。
排放油水处与喷枪枪距离≤15m。
二、颗粒：有颗粒杂质突起物影响漆膜表面的平整光滑和光泽度。
1、环境污染：避免风沙、烟雾、粉尘的侵袭。
喷漆室内压风过滤棉及时清理更换，室外喷漆要注意风向，地面整洁及泼水湿润，并行操作间隔不要太近。
2、枪距太远；漆雾微粒的密度不够，喷在工件表面上无法流平形成漆膜。

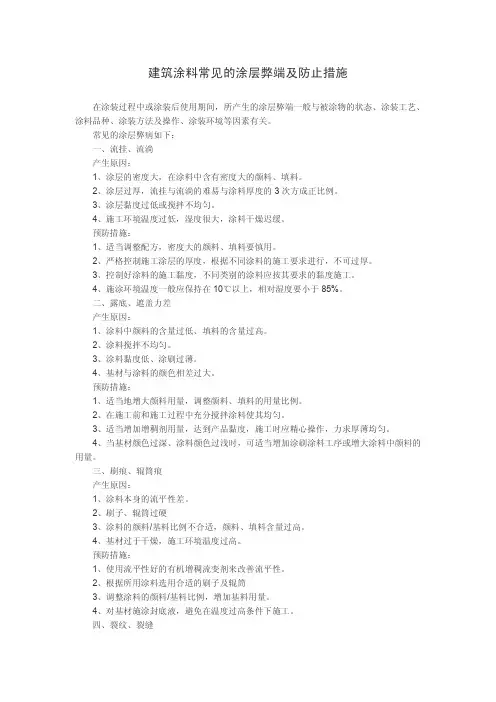

建筑涂料常见的涂层弊端及防止措施在涂装过程中或涂装后使用期间，所产生的涂层弊端一般与被涂物的状态、涂装工艺、涂料品种、涂装方法及操作、涂装环境等因素有关。
常见的涂层弊病如下：一、流挂、流淌产生原因：1、涂层的密度大，在涂料中含有密度大的颜料、填料。
2、涂层过厚，流挂与流淌的难易与涂料厚度的3次方成正比例。
3、涂层黏度过低或搅拌不均匀。
4、施工环境温度过低，湿度很大，涂料干燥迟缓。
预防措施：1、适当调整配方，密度大的颜料、填料要慎用。
2、严格控制施工涂层的厚度，根据不同涂料的施工要求进行，不可过厚。
3、控制好涂料的施工黏度，不同类别的涂料应按其要求的黏度施工。
4、施涂环境温度一般应保持在10℃以上，相对湿度要小于85%。
二、露底、遮盖力差产生原因：1、涂料中颜料的含量过低、填料的含量过高。
2、涂料搅拌不均匀。
3、涂料黏度低、涂刷过薄。
4、基材与涂料的颜色相差过大。
预防措施：1、适当地增大颜料用量，调整颜料、填料的用量比例。
2、在施工前和施工过程中充分搅拌涂料使其均匀。
3、适当增加增稠剂用量，达到产品黏度，施工时应精心操作，力求厚薄均匀。
4、当基材颜色过深、涂料颜色过浅时，可适当增加涂刷涂料工序或增大涂料中颜料的用量。
三、刷痕、辊筒痕产生原因：1、涂料本身的流平性差。
2、刷子、辊筒过硬3、涂料的颜料/基料比例不合适，颜料、填料含量过高。
4、基材过于干燥，施工环境温度过高。
预防措施：1、使用流平性好的有机增稠流变剂来改善流平性。
2、根据所用涂料选用合适的刷子及辊筒3、调整涂料的颜料/基料比例，增加基料用量。
4、对基材施涂封底液，避免在温度过高条件下施工。
四、裂纹、裂缝产生原因：1、基层未处理好，有粉尘、油污等。
2、涂料所用基料过少或成膜助剂用量不够。
3、施工温度过低，涂层过厚。
4、底涂层未干即涂面涂层。
预防措施：1、按施工规范处理好基层。
2、增加基料或成膜助剂用量，确保所用基料在施工温度下能成膜。
3、施工温度最好在10℃以上，按工艺要求严格控制涂层厚度。
