互感耦合等效电路互感耦合是指在电路中两个电感元件之间存在相互影响的现象。
互感耦合的等效电路是一种简化的电路模型，用于描述互感耦合对电路的影响。
本文将介绍互感耦合等效电路的基本概念、特性以及在电路设计中的应用。
一、互感耦合的基本概念互感耦合是指两个电感元件之间通过磁场相互影响，从而导致电路中的电流和电压发生变化。
当两个电感元件之间存在互感耦合时，它们的磁场会相互耦合，使得其中一个电感元件中的电流变化会导致另一个电感元件中的电流发生变化。
二、互感耦合等效电路的特性互感耦合等效电路可以将互感耦合的影响用一个等效电路来描述。
在互感耦合等效电路中，两个电感元件之间的耦合作用可以用一个互感系数k来表示。
互感系数k的取值范围为0到1，其中0表示完全无耦合，1表示完全耦合。
互感耦合等效电路的特性有以下几点：1. 电感元件之间的耦合作用可以通过一个互感元件来表示，该互感元件的电感值为互感系数k乘以两个电感元件的电感值的乘积。
2. 互感耦合等效电路中的电感元件之间存在互感耦合，因此它们的电流和电压之间存在相互影响。
3. 互感耦合等效电路中的电感元件之间的耦合作用可以增大或减小电路中的电流和电压，从而改变电路的性能。
三、互感耦合等效电路的应用互感耦合等效电路在电路设计中有着广泛的应用。
以下列举几个常见的应用场景：1. 互感耦合等效电路在无线通信系统中的应用。
无线通信系统中常常使用天线与射频电路之间的互感耦合来传输信号。
2. 互感耦合等效电路在功率变换器中的应用。
功率变换器中常常使用互感耦合来实现电能的传输和转换。
3. 互感耦合等效电路在变压器中的应用。
变压器是一种利用互感耦合实现电能传输和电压变换的设备。
四、总结互感耦合等效电路是一种用于描述互感耦合对电路的影响的简化电路模型。
它能够准确地描述互感耦合的特性，并在电路设计中有着广泛的应用。
通过了解互感耦合等效电路的基本概念、特性以及应用场景，我们可以更好地理解互感耦合现象，并在电路设计中灵活应用。

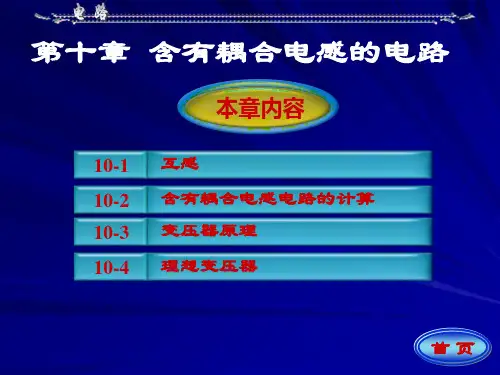

CH10含有耦合电感的电路本章主要介绍耦合电感中的磁耦合现象、 互感和耦合因数、耦合 电感的同名端和耦合电感的磁通链方程、 电压电流关系、含有耦合电 感电路的分析计算及空心变压器、理想变压器的初步感念。
§10-1互感教学目的：掌握自感、互感、耦合、同名端的概念；耦合电感的伏安 特性、等效模型。
教学方法 课堂讲授。
教学内容：—、基本概念1. 自感、互感和耦合的概念 ：(1) 耦合元件：除二端元件外，电路中还有一种元件，它们有不止一条支路，其中一条支 路的带压或电流与另一条支路的电压或电流相关联，该类元件称为偶合元件。
(2) 磁耦合：如果两个线圈的磁场村相互作用，就称这两个线圈具有磁耦合。
(3) 耦合线圈：具有磁耦合的两个或两个以上的线圈，称为耦合线圈。
(4 )耦合电感：如果假定各线圈的位置是固定的，并且忽略线圈本身所具有的电阻和匝间 分布电容，得到的耦合线圈的理想模型就称为耦合电感。
(5)自感与互感：(如图所示)一对耦合线圈，线圈 1的电流i 1所产生的通过本线圈的磁通 量①11，就称为自感磁通，其中有一部分与线圈2交链，称为线圈1对线圈2的互感磁通 ① 同样，线圈2的电流i 2所产生的自感磁通为 ①22，对线圈①自感磁链：屮11= N ^11屮22=N 2①22教学重点 耦合电感的伏安特性。
教学难点 列写表征耦合电感伏安特性的电压电流方程。
互感磁链：屮 21 = N ^21 ^12 = N ^12⑦自感(自感系数)：W 11i 1L2*22i 2互感(互感系数)：M21且有: M 1212i 2= M21③M 与L i、L 2关系:-J L 1 L 221 °于是得到：1的互感磁通为①12。
即有：M <J L 1L 2 反映了两耦合先驱那相互作用的紧密程度，定义为耦合系数。
(6)耦合系数：k = ,M0 < k <1\/L 1L 2k =1时：称为全耦合；k =0时：端口之间没有联系。
