习题解答5-1 电路中存在有正反馈，且AF ＞1，是否一定会发生自激振荡？说明理由。
解答：不一定。
因为AF>1仅满足了自激振荡的振幅起振条件，此时，只有当πϕϕn F A 2=+即同时满足相位起振条件时才会发生自激振荡。
5-2 为什么晶体管LC 振荡器总是采用固定偏置与自生偏置混合的偏置电路？解答：晶体管LC 振荡器采用固定的正向偏置是为了使振荡器起振时为软激励状态，无须再外加强的激励下能起振，也不致停振。
而采用自生反向偏置则可以稳幅。
若两者不结合，则两个优点不可兼而有之。
5-3 什么是间歇振荡现象？试分析间歇振荡产生的原因？简述如何防止和消除间歇振荡。
解答：间歇振荡是指振荡器工作时，时而振荡，时而停振的现象。
原因是振荡器的自偏压电路参数选择不当。
防止和消除间歇振荡的方法是正确选择工作点以及ReCe 的数值。
5-4 反馈式自激振荡器由哪几部分组成？各自的功能是什么？ 解答：反馈型自激振荡器的电路由三部分组成：(1) 包含两个或两个以上储能元件的振荡回路，完成能量交换。
(2) 直流电源，补充振荡回路电阻产生的损耗，维持等幅振荡。
(3) 有源器件和正反馈电路，控制能量在正确的时间内补充到电路中。
5-5 LC 振荡器的工作频率是严格等于调谐回路的谐振频率吗？为什么？解答：LC 振荡器的工作频率近似等于调谐回路的谐振频率，严格说，它的工作频率还应该与管子的参数有关，如0h 、i h 等。
5-6 LC 振荡器的静态工作点应如何选择？根据是什么？解答：振荡器静态工作点设计在甲类工作状态，采用自给偏压电路，如下图所示：随着振荡幅度的增加，振荡管便由线性状态很快地过渡到甲乙类乃至丙类的非线性状态，这时放大器的增益会下降，最终达到平衡状态。
5-7 一个振荡器，因为某种原因，使反馈电压v f 比输入信号v s 滞后于340︒，试问该振荡器还能否振荡？若能振荡，则振荡频率比原来相比是升高了，还是降低了？ 解答：若此时反馈电压分量，使得反馈系数F>A1时，即可振荡，因v f 滞后v s 340︒，即产生一个负相角ϕ∆，频率与相位的关系为dtd ϕω=，因此频率降低了。
耦合电感的原理及应用1. 耦合电感的基本原理耦合电感是指在电路中同时存在两个或多个彼此关联的电感元件。
耦合电感可以通过互感耦合将电能从一个电路传递到另一个电路。
其基本原理是通过磁场的相互作用，使得电路中的电流或电压发生相互影响。
1.1 自感耦合自感耦合是指一条线圈中的感应电流影响该线圈中的自感。
自感耦合常常用于电感电压倍增电路和滤波电路中。
自感耦合的原理如下： - 当电流在一个线圈中变化时，会产生磁场。
- 这个磁场进一步作用于该线圈，导致线圈中的感应电动势发生变化。
- 这个感应电动势会产生另一个电流，影响该线圈中的自感。
1.2 互感耦合互感耦合是指两个或多个线圈之间的磁场相互作用，从而影响彼此中的感应电动势和电流。
互感耦合常常用于变压器和电感耦合放大器等电路中。
互感耦合的原理如下： - 当电流在一个线圈中变化时，会产生磁场。
- 这个磁场进一步作用于另一个线圈，导致另一个线圈中的感应电动势发生变化。
- 这个感应电动势会产生电流，影响另一个线圈中的感应电动势。
2. 耦合电感的应用耦合电感在电路中有广泛的应用。
以下是耦合电感的几个常见应用：2.1 传输电能耦合电感在无线能量传输中起到关键作用。
将能量从一个电路传输到另一个电路，可以通过互感耦合电路来实现。
这在无线充电和无线通信系统中非常常见。
2.2 信号传输耦合电感还可以在信号传输中起到重要作用。
例如，音频放大器中的变压器耦合放大器，可以将低电压信号放大到足够的水平，以驱动扬声器或音响系统。
2.3 滤波电路耦合电感在滤波电路中也经常被使用。
滤波电路可以通过自感耦合实现针对某一频率范围的信号的滤波效果。
这对于消除噪声或选择特定频率信号非常有用。
2.4 电感电压倍增耦合电感可以用于电感电压倍增电路。
在这种电路中，通过自感耦合将输入电感的电压倍增，在输出端获得更高的电压。
3. 小结耦合电感是电路中广泛应用的元件之一，它通过磁场的相互作用实现将电能从一个电路传递到另一个电路。

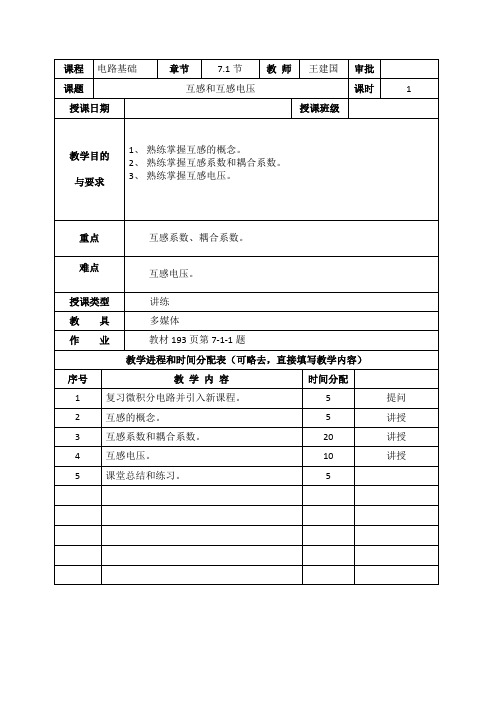

![互感和互感电压[25]](https://img.taocdn.com/s1/m/3d139311a216147917112835.png)

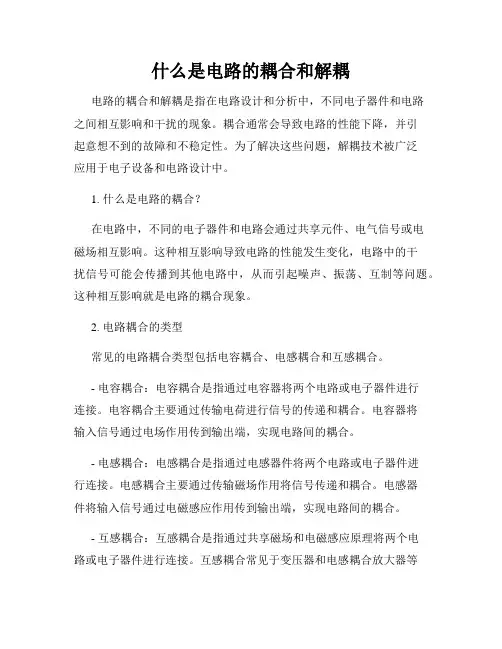

什么是电路的耦合和解耦电路的耦合和解耦是指在电路设计和分析中，不同电子器件和电路之间相互影响和干扰的现象。
耦合通常会导致电路的性能下降，并引起意想不到的故障和不稳定性。
为了解决这些问题，解耦技术被广泛应用于电子设备和电路设计中。
1. 什么是电路的耦合？在电路中，不同的电子器件和电路会通过共享元件、电气信号或电磁场相互影响。
这种相互影响导致电路的性能发生变化，电路中的干扰信号可能会传播到其他电路中，从而引起噪声、振荡、互制等问题。
这种相互影响就是电路的耦合现象。
2. 电路耦合的类型常见的电路耦合类型包括电容耦合、电感耦合和互感耦合。
- 电容耦合：电容耦合是指通过电容器将两个电路或电子器件进行连接。
电容耦合主要通过传输电荷进行信号的传递和耦合。
电容器将输入信号通过电场作用传到输出端，实现电路间的耦合。
- 电感耦合：电感耦合是指通过电感器件将两个电路或电子器件进行连接。
电感耦合主要通过传输磁场作用将信号传递和耦合。
电感器件将输入信号通过电磁感应作用传到输出端，实现电路间的耦合。
- 互感耦合：互感耦合是指通过共享磁场和电磁感应原理将两个电路或电子器件进行连接。
互感耦合常见于变压器和电感耦合放大器等电路中。
当一个电路中的变化电流通过共享的磁场影响另一个电路时，就发生了互感耦合。
3. 电路解耦的意义电路中的耦合不仅会引起性能下降，还可能造成电路的不稳定和故障。
为了提高电路的稳定性和可靠性，必须采取解耦措施来减小电路间的相互干扰。
- 降低噪声：电路间的耦合可能使噪声信号传输到接收电路中，干扰正常信号的检测和处理。
采取适当的解耦技术可以减小噪声的传播和影响。
- 抑制振荡：电路的耦合可能导致振荡回路的形成，造成系统的不稳定和震荡。
通过解耦措施，可以有效地抑制振荡的发生。
- 提高信号完整性：耦合会导致信号失真和衰减，降低信号的完整性和传输质量。
采取适当的解耦技术可以减小信号失真和衰减，提高信号的准确性和可靠性。
4. 电路解耦的方法为了解耦电路并减小相互干扰，常用的解耦方法包括：- 使用滤波器：滤波器可以降低特定频率的信号，抑制噪声和不需要的频率成分。

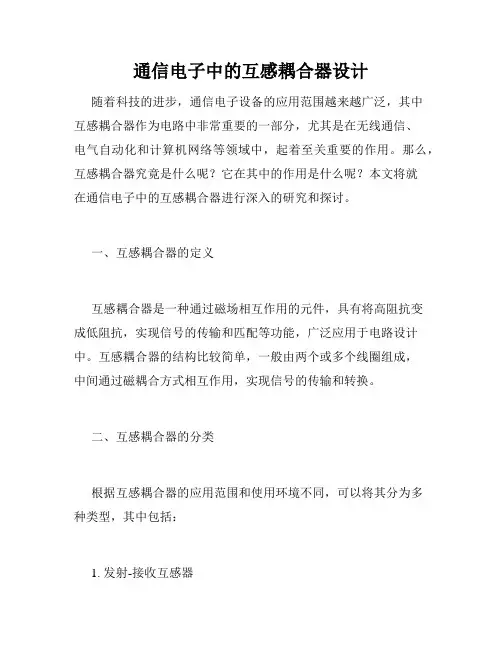

通信电子中的互感耦合器设计随着科技的进步，通信电子设备的应用范围越来越广泛，其中互感耦合器作为电路中非常重要的一部分，尤其是在无线通信、电气自动化和计算机网络等领域中，起着至关重要的作用。
那么，互感耦合器究竟是什么呢？它在其中的作用是什么呢？本文将就在通信电子中的互感耦合器进行深入的研究和探讨。
一、互感耦合器的定义互感耦合器是一种通过磁场相互作用的元件，具有将高阻抗变成低阻抗，实现信号的传输和匹配等功能，广泛应用于电路设计中。
互感耦合器的结构比较简单，一般由两个或多个线圈组成，中间通过磁耦合方式相互作用，实现信号的传输和转换。
二、互感耦合器的分类根据互感耦合器的应用范围和使用环境不同，可以将其分为多种类型，其中包括：1. 发射-接收互感器发射-接收互感器是一种常见的互感耦合器，在通信电子中经常使用。
它可以将音频和视频等信号通过某种方式发送出去，并在接收端进行接收和解码。
2. 宽带互感器宽带互感器主要用于高频率的信号传输和匹配。
它具有宽带和低插入损耗等特点，广泛应用于无线通信、雷达、卫星通信等领域。
3. 变压器互感器变压器互感器是一种将电能从一电路传输到另一电路的元件，通过变压器的升降压原理，将电流和电压进行转换。
它主要应用于电气自动化、电力系统和工业控制等领域。
三、互感耦合器的设计步骤互感耦合器的设计过程比较繁琐，需要进行多个步骤的计算和测试才能得出最终的方案，下面是互感耦合器的设计步骤：1. 确定需要传输的信号类型和频率范围在设计互感耦合器之前，首先需要确定需要传输的信号类型和频率范围，以便于后续的计算和测试。
2. 选择合适的集成电路和线圈根据所需传输的信号类型和频率范围，选择合适的集成电路和线圈。
并根据需要自行设计或购买。
3. 计算线圈的参数在确定了所需的线圈之后，需要进行多个参数的计算，包括电感、电容、阻抗、质量因数等等。
这些参数的计算非常关键，直接影响到互感耦合器的传输效果和质量。
4. 制造和测试互感耦合器根据所得参数，进行互感耦合器的制造和测试，以检验和验证互感耦合器的传输效果和性能是否符合预期。
耦合电路知识点总结一、耦合电路的种类耦合电路根据传输信号的方式和形式，可分为磁耦合电路、电容耦合电路和电感耦合电路三种类型。
1. 磁耦合电路磁耦合电路是利用磁场的传输作用实现信号的耦合。
其基本结构为两个线圈（一对）相互靠近，通过磁感应线圈之间产生的磁场，实现信号传输。
磁耦合电路常见于变压器和互感器中，能够实现信号传输的隔离和变换。
2. 电容耦合电路电容耦合电路使用电容器来实现信号的耦合。
当两个电路之间通过电容器连接时，可以实现交流信号的传输。
电容耦合电路常用于放大器中，能够实现对交流信号的放大。
3. 电感耦合电路电感耦合电路是利用电感的传感和传输作用实现信号的耦合。
在电感耦合电路中，通过电感的互感作用，可以实现信号的传输和变换。
电感耦合电路常用于无线电收发器中，能够实现对无线信号的接收和放大。
以上三种耦合电路各有其特点和应用领域，掌握耦合电路的不同种类对于电子电路的设计和应用都是非常重要的。
二、耦合电路的工作原理耦合电路的工作原理主要是通过两个电路之间的相互影响，实现信号的传输和耦合。
具体来说，磁耦合电路是通过磁场的传输实现信号的耦合；电容耦合电路是通过电容器的传输实现信号的耦合；电感耦合电路是通过电感的传感实现信号的耦合。
在耦合电路中，通过合适的设计和连接方式，可以实现不同种类和形式的信号传输和耦合，从而实现电子设备的各项功能。
三、耦合电路的性能参数耦合电路的性能参数包括传输特性、频率响应、带宽、增益、失真度等指标。
1. 传输特性传输特性是指耦合电路在不同工作状态下对输入信号和输出信号的传输效果。
一般来说，传输特性包括传输系数、相位差、功率损耗等指标，它们可以反映出耦合电路在信号传输过程中的衰减和失真情况。
2. 频率响应频率响应是指耦合电路对不同频率信号的响应情况。
在实际应用中，耦合电路需要能够有效地传输和处理各种频率的信号，因此频率响应是耦合电路的重要性能参数。
3. 带宽带宽是指耦合电路能够传输的频率范围。
