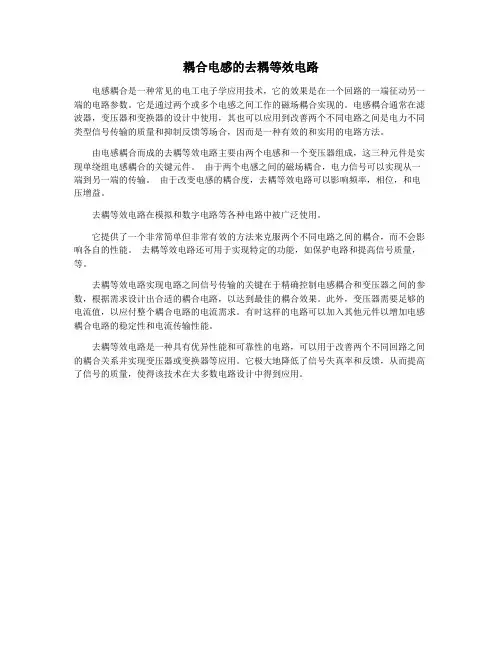

电感耦合是一种常见的电工电子学应用技术，它的效果是在一个回路的一端征动另一端的电路参数。

它是通过两个或多个电感之间工作的磁场耦合实现的。

电感耦合通常在滤波器，变压器和变换器的设计中使用，其也可以应用到改善两个不同电路之间是电力不同类型信号传输的质量和抑制反馈等场合，因而是一种有效的和实用的电路方法。

由电感耦合而成的去耦等效电路主要由两个电感和一个变压器组成，这三种元件是实现单绕组电感耦合的关键元件。

由于两个电感之间的磁场耦合，电力信号可以实现从一端到另一端的传输。

由于改变电感的耦合度，去耦等效电路可以影响频率，相位，和电压增益。

去耦等效电路在模拟和数字电路等各种电路中被广泛使用。

它提供了一个非常简单但非常有效的方法来克服两个不同电路之间的耦合，而不会影响各自的性能。

去耦等效电路还可用于实现特定的功能，如保护电路和提高信号质量，等。

去耦等效电路实现电路之间信号传输的关键在于精确控制电感耦合和变压器之间的参数，根据需求设计出合适的耦合电路，以达到最佳的耦合效果。

此外，变压器需要足够的电流值，以应付整个耦合电路的电流需求。

有时这样的电路可以加入其他元件以增加电感耦合电路的稳定性和电流传输性能。

去耦等效电路是一种具有优异性能和可靠性的电路，可以用于改善两个不同回路之间的耦合关系并实现变压器或变换器等应用。

它极大地降低了信号失真率和反馈，从而提高了信号的质量，使得该技术在大多数电路设计中得到应用。

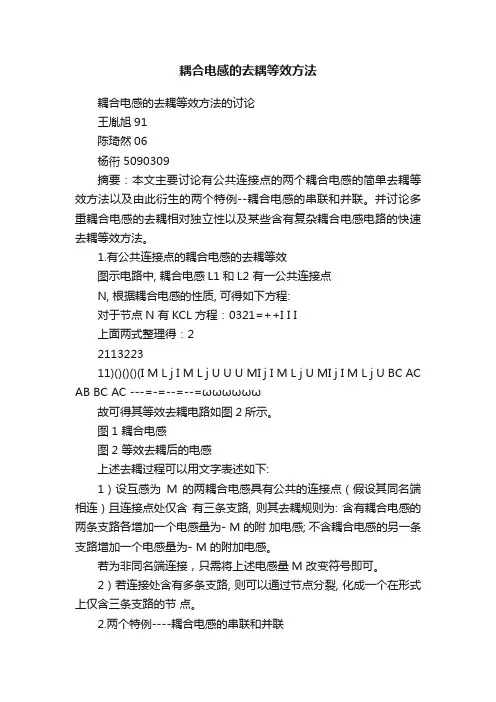

耦合电感的去耦等效方法耦合电感的去耦等效方法的讨论王胤旭91陈琦然06杨衎 5090309摘要：本文主要讨论有公共连接点的两个耦合电感的简单去耦等效方法以及由此衍生的两个特例--耦合电感的串联和并联。

并讨论多重耦合电感的去耦相对独立性以及某些含有复杂耦合电感电路的快速去耦等效方法。

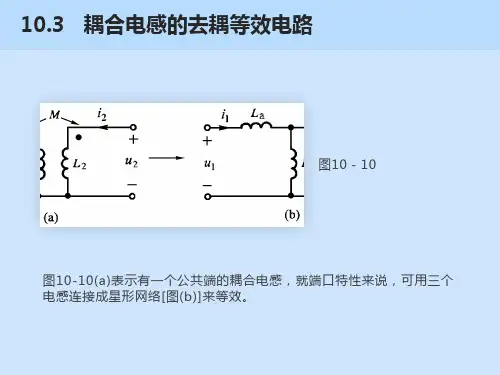

1.有公共连接点的耦合电感的去耦等效图示电路中, 耦合电感L1和L2 有一公共连接点N, 根据耦合电感的性质, 可得如下方程:对于节点N 有KCL 方程：0321=++I I I上面两式整理得：2211322311)()()()(I M L j I M L j U U U MI j I M L j U MI j I M L j U BC AC AB BC AC ---=-=--=--=ωωωωωω故可得其等效去耦电路如图2所示。

图1 耦合电感图2 等效去耦后的电感上述去耦过程可以用文字表述如下:1）设互感为M 的两耦合电感具有公共的连接点（假设其同名端相连）且连接点处仅含有三条支路, 则其去耦规则为: 含有耦合电感的两条支路各增加一个电感量为- M 的附加电感; 不含耦合电感的另一条支路增加一个电感量为- M 的附加电感。

若为非同名端连接，只需将上述电感量M 改变符号即可。

2）若连接处含有多条支路, 则可以通过节点分裂, 化成一个在形式上仅含三条支路的节点。

2.两个特例----耦合电感的串联和并联2. 1 两耦合电感串联1）若同名端连接于同一节点（即电流从异名端流入）, 则构成反接串联，计算公式：M L L L eq 221-+=;2）若非同名端连接于同一节点(即电流从同名端流入), 则构成顺接串联，计算公式：M L L L eq 221++=;2. 2 两耦合电感的并联1)若同名端连接于同一节点, 则构成同侧并联,计算公式：ML L M L L L eq 221221-+-=; 2)若非同名端连接于同一节点, 则构成异侧并联,计算公式：ML L M L L L eq 221221++-=; 3.多重耦合电感的去耦相对独立性独立性：在电路中, 若含有多个电感的多重耦合, 可以只对其中某一个或某几个互感进行去耦变换, 保留其它耦合不变, 则变换后的电路与原电路等效。

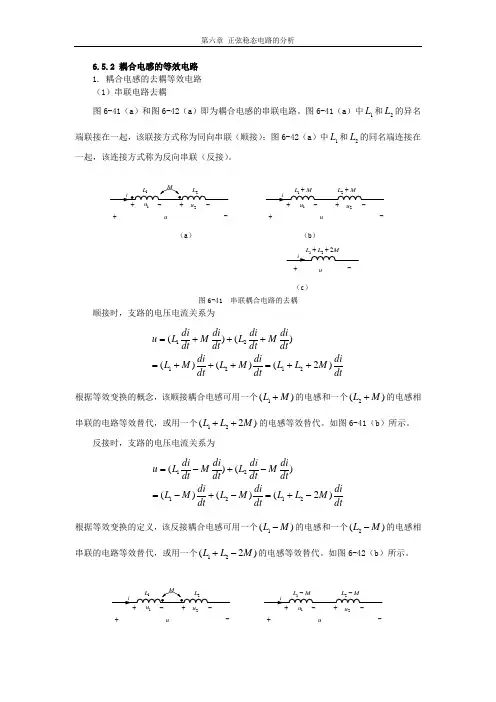

6.5.2 耦合电感的等效电路 1. 耦合电感的去耦等效电路 （1）串联电路去耦图6-41（a ）和图6-42（a ）即为耦合电感的串联电路。

图6-41（a ）中1L 和2L 的异名端联接在一起，该联接方式称为同向串联（顺接）；图6-42（a ）中1L 和2L 的同名端连接在一起，该连接方式称为反向串联（反接）。

1+-2uM L +ML +1+-2u（a ） （b ）ML L 2++i-+u（c ）图6-41 串联耦合电路的去耦顺接时，支路的电压电流关系为dtdiM L L dt di M L dt di M L dtdi M dt di L dt di M dt di L u )2()()()()(212121++=+++=+++=根据等效变换的概念，该顺接耦合电感可用一个)(1M L +的电感和一个)(2M L +的电感相串联的电路等效替代，或用一个)2(21M L L ++的电感等效替代。

如图6-41（b ）所示。

反接时，支路的电压电流关系为dtdiM L L dt di M L dt di M L dtdi M dt di L dt di M dt di L u )2()()()()(212121-+=-+-=-+-=根据等效变换的定义，该反接耦合电感可用一个)(1M L -的电感和一个)(2M L -的电感相串联的电路等效替代，或用一个)2(21M L L -+的电感等效替代。

如图6-42（b ）所示。

1+-2uM L -iML -1+-2u（a ） （b ）M L L 2-+i-+u（c ）图6-42 串联耦合电路的去耦（2）T 型电路去耦图6-43（a ）和图6-44（a ）即为耦合电感的T 型连接电路，其中图6-43（a ）中耦合电感的联接形式称为同侧联接，图6-44（a ）的联接形式称为异侧联接。

T 型电路的等效去耦网络分别如图6-43（b ）和图6-44（b ）所示（证明从略）。

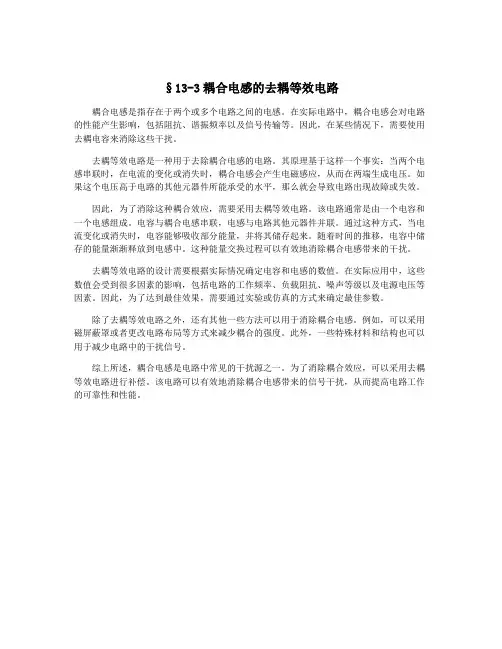

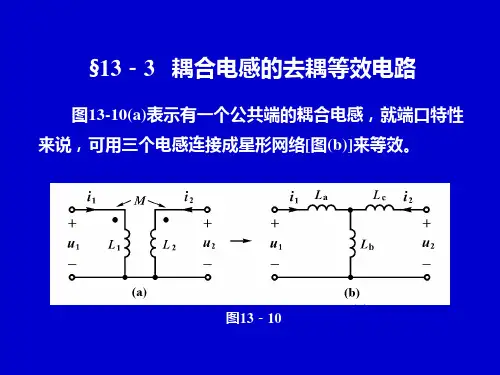

§13-3耦合电感的去耦等效电路耦合电感是指存在于两个或多个电路之间的电感。

在实际电路中，耦合电感会对电路的性能产生影响，包括阻抗、谐振频率以及信号传输等。

因此，在某些情况下，需要使用去耦电容来消除这些干扰。

去耦等效电路是一种用于去除耦合电感的电路。

其原理基于这样一个事实：当两个电感串联时，在电流的变化或消失时，耦合电感会产生电磁感应，从而在两端生成电压。

如果这个电压高于电路的其他元器件所能承受的水平，那么就会导致电路出现故障或失效。

因此，为了消除这种耦合效应，需要采用去耦等效电路。

该电路通常是由一个电容和一个电感组成。

电容与耦合电感串联，电感与电路其他元器件并联。

通过这种方式，当电流变化或消失时，电容能够吸收部分能量，并将其储存起来。

随着时间的推移，电容中储存的能量渐渐释放到电感中。

这种能量交换过程可以有效地消除耦合电感带来的干扰。

去耦等效电路的设计需要根据实际情况确定电容和电感的数值。

在实际应用中，这些数值会受到很多因素的影响，包括电路的工作频率、负载阻抗、噪声等级以及电源电压等因素。

因此，为了达到最佳效果，需要通过实验或仿真的方式来确定最佳参数。

除了去耦等效电路之外，还有其他一些方法可以用于消除耦合电感。

例如，可以采用磁屏蔽罩或者更改电路布局等方式来减少耦合的强度。

此外，一些特殊材料和结构也可以用于减少电路中的干扰信号。

综上所述，耦合电感是电路中常见的干扰源之一。

为了消除耦合效应，可以采用去耦等效电路进行补偿。

该电路可以有效地消除耦合电感带来的信号干扰，从而提高电路工作的可靠性和性能。

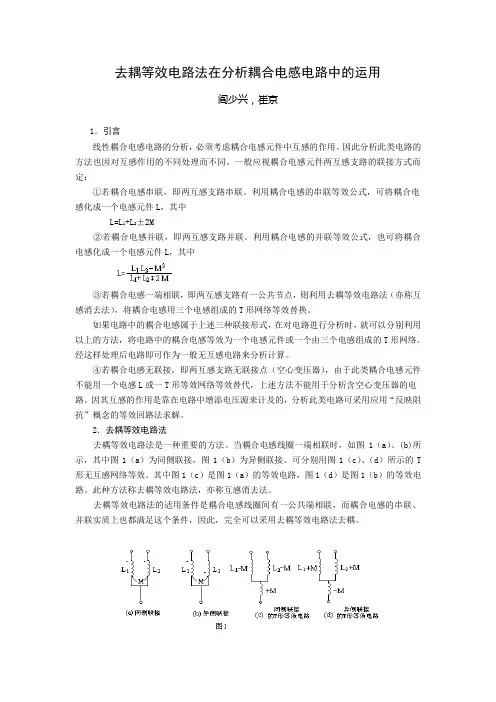

去耦等效电路法在分析耦合电感电路中的运用阎少兴，崔京1．引言线性耦合电感电路的分析，必须考虑耦合电感元件中互感的作用。

因此分析此类电路的方法也因对互感作用的不同处理而不同。

一般应视耦合电感元件两互感支路的联接方式而定：①若耦合电感串联，即两互感支路串联。

利用耦合电感的串联等效公式，可将耦合电感化成一个电感元件L，其中L=L1+L2±2M②若耦合电感并联，即两互感支路并联。

利用耦合电感的并联等效公式，也可将耦合电感化成一个电感元件L，其中③若耦合电感一端相联，即两互感支路有一公共节点，则利用去耦等效电路法（亦称互感消去法），将耦合电感用三个电感组成的T形网络等效替换。

如果电路中的耦合电感属于上述三种联接形式，在对电路进行分析时，就可以分别利用以上的方法，将电路中的耦合电感等效为一个电感元件或一个由三个电感组成的T形网络。

经这样处理后电路即可作为一般无互感电路来分析计算。

④若耦合电感无联接，即两互感支路无联接点（空心变压器），由于此类耦合电感元件不能用一个电感L或一T形等效网络等效替代，上述方法不能用于分析含空心变压器的电路。

因其互感的作用是靠在电路中增添电压源来计及的，分析此类电路可采用应用“反映阻抗”概念的等效回路法求解。

2．去耦等效电路法去耦等效电路法是一种重要的方法。

当耦合电感线圈一端相联时，如图1（a）、(b)所示，其中图1（a）为同侧联接，图1（b）为异侧联接。

可分别用图1（c）、（d）所示的T 形无互感网络等效。

其中图1（c）是图1（a）的等效电路，图1（d）是图1（b）的等效电路。

此种方法称去耦等效电路法，亦称互感消去法。

去耦等效电路法的适用条件是耦合电感线圈间有一公共端相联，而耦合电感的串联、并联实质上也都满足这个条件，因此，完全可以采用去耦等效电路法去耦。

3．去耦等效电路法的推广3.1 用于耦合电感的串联如图2（a）为耦合电感的顺向串联，可看成为一端相联的异侧相联情况，利用去耦等效电路法，画出它的T形等效电路为图2（b），最后可等效化简为图2（c），其中，L=L1+L2+2M，与耦合电感顺向串联等效公式完全一致。

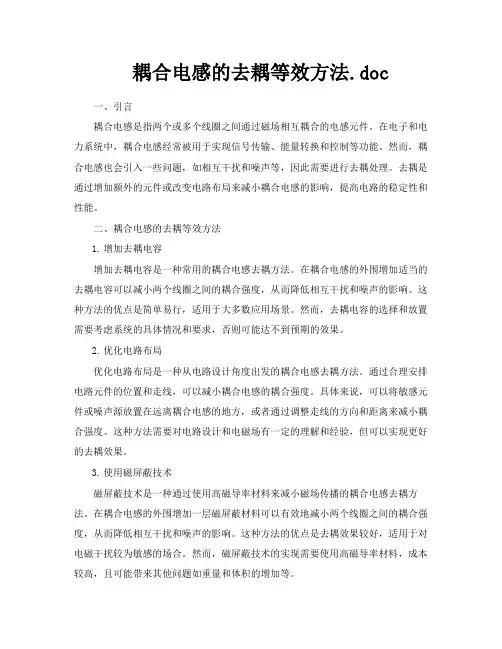

耦合电感的去耦等效方法.doc一、引言耦合电感是指两个或多个线圈之间通过磁场相互耦合的电感元件。
