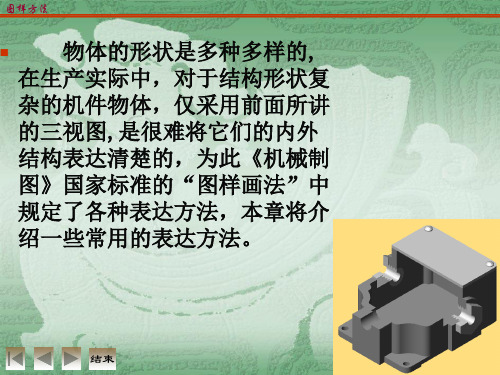

视图剖视图断面图其他规定画法和简化画法综合运用举例视图视图机件向多面投影体系的各投影面做正投影所得的图形。
视图主要用于表达机件外部结构形状。
视图分为基本视图、向视图、局部视图和斜视图。
基本视图向视图局部视图斜视图基本视图将机件放在由六个基本投影面构成的投影体系中，分别向六个基本投影面投射，得到六个基本视图：主视图、俯视图、左视图、右视图、仰视图、后视图。
六个基本视图的形成六个基本视图的“三等”规律（1）各视图画在同一张图纸内，按此图示的位置配置时，不需标注视图名称。
（2）在六个基本视图中“三等”规律仍存在。
示例向视图未按投影关系配置的视图。
动画向视图的标注:视图名称“×” 在图形上方、大写拉丁字母、A、B、C … 顺次使用箭头表示投射方向字母“×” 相同的字母注在箭头附近局部视图将机件的某一部分向基本投影面投射所得的视图。
局部视图的画法断裂边界用波浪线(或双折线)表示，如局部视图A 。
当所表示部分的结构形状完整，且外轮廓线封闭时，省略波浪线，如局部视图B 。
局部视图的标注:视图名称“×” 在图形上方、大写拉丁字母、A、B、C … 顺次使用箭头表示投射方向字母“×” 相同的字母注在箭头附近局部视图的配置形式1. 按基本视图的形式配置（如局部视图A），此时可省略标注。
2. 按向视图的形式配置（如局部视图B），此时不能省略标注。
局部视图的配置形式3.按第三角画法配置，这种配置要求用细点画线将两个视图相连。
对称机件画成一半和四分之一的局部视图不致引起误解时，对称机件的视图可画一半或四分之一，并在对称中心线的两端画出两条与其垂直的平行细实线。
斜视图将机件向不平行于基本投影面（投影面垂直面）的平面投射所得的视图。
斜视图图例斜视图的画法机件的断裂边界用波浪线（或双折线）表示。
斜视图一般按投影关系配置，也可按向视图的形式配置。
斜视图的标注视图名称“×”箭头字母“×”注意:斜视图的标注不能省略。
四、表示机件的图样画法4.1 局部视图和斜视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～63页习题4.2 全部视图和半剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～65页习题4.3 局部剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第66～66页习题2345题号：题号：678910111213a 13b 13c 13d题号：1415162021222317181914.4 旋转剖、阶梯剖和斜剖视图（67页）4.5 徒手画轴测剖视图（68页）题号：4.6 断面图及肋的规定画法（69页）∙∙∙∙∙∙∙∙∙∙∙∙∙∙4.7 第三角画法第∙∙∙∙∙∙（69页）题号：242526272829303135323334题号：题号：1.机件的形状如下图（a）所示，为简化画图和标注尺寸，可采用图（b）的表示方法，请在图（b）中画出反映斜面实形的A向视图并作标注。
2.机件的形状如下图（a）所示，为简化画图和标注尺寸，请在图（b）中画出必要的斜视图（应标注）表示该组合体。
3.完成主视图（全剖视）和左视图（半剖视）。
4.完成主视图（半剖视）和左视图（半剖视）。
5.作左视图（全剖视）。
6.作左视图（全剖视）。
7.作主视图（全剖视）。
8.完成主视图（半剖视）并作左视图（全剖视）。
9.作主视图（全剖视）。
四、表示机件的图样画法 4.2 全剖视图和半剖视图10.作左视图（全剖视）。
*11.作主视图（半剖视）。
*12.作左视图（全剖视）。
13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（a）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（b）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
（c）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。
视图
剖视图
断面图
其他规定画法和简化画法
综合运用举例
视图
机件向多面投影体系的各投影面做正投影
所得的图形。
视图主要用于表达机件外部结构形状。
视图分为
基本视图、向视图、局部视图和斜视图。
基本视图
向视图
局部视图
斜视图
视图
将机件放在由六个基本投影面构成的投影体系中，
分别向六个基本投影面投射，得到六个基本视图：
主视图、俯视图、左视图、右视图、仰视图、后视图。
基本视图
六个基本视图的形成
（1）各视图画在同一张图纸内，按此图示的位置配置时，
不需标注视图名称。
（2）在六个基本视图中“三等”规律仍存在。
示例
六个基本视图的“三等”规律
未按投影关系配置的视图。
动画
向视图
向视图的标注:
视图名称“×” 在图形上方、大写拉丁字母、
A、B、C … 顺次使用
箭头表示投射方向
字母“×” 相同的字母注在箭头附近
将机件的某一部分向基本投影面投射所得的视图。
局部视图
局部视图的画法
断裂边界用波浪线(或双折线)表示，如局部视图A 。
当所表示部分的结构形状完整，且外轮廓线封闭时，省
略波浪线，如局部视图B 。
局部视图的标注:
视图名称“×” 在图形上方、大写拉丁字母、
A、B、C … 顺次使用
箭头表示投射方向
字母“×” 相同的字母注在箭头附近
局部视图的配置形式
1. 按基本视图的形式配置（如局部视图A），此时可省
略标注。
2. 按向视图的形式配置（如局部视图B），此时不能省略
标注。
局部视图的配置形式
3.按第三角画法配置，这种配置要求用细点画线将两
个视图相连。
对称机件画成一半和四分之一的局部视图
不致引起误解时，对称机件的视图可画一半或四分之一，
并在对称中心线的两端画出两条与其垂直的平行细实线。
将机件向不平行于基本投影面（投影面垂直面）
的平面投射所得的视图。
斜视图
斜视图图例
斜视图的画法
机件的断裂边界用波浪线（或双折线）表示。
斜视图一般按投影关系配置，也可按向视图的形式配置。
斜视图的标注
视图名称“×”箭头字母“×”
注意:斜视图的标注不能省略。
为使画图方便，可将斜视图的图形旋转某一角度
（至水平或垂直位置）后画出。但在标注视图名称时，
需加注
旋转符号“”或“”。
或
图形旋转示意
箭头指向与图形旋转方向一致，
且将箭头靠近字母
剖视图的概念
画剖视图的方法和步骤
剖切面种类
剖视图的种类
剖视图
假想用一剖切面（平面或柱面）剖开机件，
移去观察者和剖切面之间的部分，将其余部分向
投影面投射所得的图形称为剖视图（简称剖视）。
剖视图概念
剖视图的概念
1.剖面区域:
在剖视图中，剖切面与机件接触的部分
称为剖面区域。剖面区域内要画出剖面符号。不同的材
料用不同的剖面符号表示。
画剖视图应注意的问题：
各种材料的剖面符号（摘录）
2.剖切假想性
虽然机件的某个视图画成剖视图，但机件仍是完整的，
机件其他图形的绘制不受其影响。
3.剖切面位置
为清楚表达机件内形，应使剖切面尽量通过机件较多
的内部结构（孔、槽等）的轴线、对称面。
4.剖视图的标注
剖切符号：粗短画(表示剖切面的位置，5～10mm的粗实线)
箭头(表示投射方向,画在粗短画外端,且与其垂直)
剖视图名称“×--×”
“×”为大写拉丁字母，A、B、C„顺次使用，
“×--×”注在剖视图上方；相同的字母注在剖切符号附近。
（1）画视图底稿。
（2）确定剖切平面的位置。
画出剖面区域。剖面区域内画剖面符号。
（3）画出剖切平面后可见部分的投影。
画出必要的细虚线。
（4）剖视图标注，图线描深。
画剖视图示例
画剖视图的方法和步骤
剖切面种类
2．几个平行的
剖切平面
1．单一剖切面
3．几个相交的剖切面
1．单一剖切面
包括: （1）单一剖切平面
（2）单一斜剖切平面
（3）单一剖切柱面
（1）用单一剖切平面（平行于基本投影面）剖切
或
（2）用单一斜剖切平面（投影面垂直面）剖切，
即
斜剖。
斜剖视图标注
剖视图名称“×—×”(在图形上方、水平注写）
粗短画箭头字母“×”(水平注写)
（3）用单一剖切柱面（其轴线垂直于基本投影面）
剖切。
用几个平行的剖切平面剖切机件。
剖切示意
2．几个平行的剖切平面
剖出不完整要素当两个要素在图形上具有公共对称线或轴线时，可各画一半。不完整要素
在剖视图中，一般不
应出现不完整的孔、槽等
要素。
剖视图标注
粗短画在剖切平面的起、迄和转折处画出粗短画
箭头表示投射方向
剖视图名称“×—×” 在图形上方、水平注写
字母“×”相同的字母注在剖切平面的起、迄和转折处,
水平注写。
用几个相交的剖切平面（这些平面的交线垂直于某投影
面）剖切机件。
3．几个相交的剖切面
剖视图标注
粗短画箭头字母“×”(水平注写)
剖视图名称“×—×”(在图形上方、水平注写)
动画
相交平面剖切机件肋的画法
几个相交平面剖切机件的图例
由于三个剖切平面不与基本投影面平行，其剖视图
采用展开画法。
几种剖切面组合剖切机件
剖视图分为：
全剖视图
半剖视图
局部剖视图
剖视图的种类
用剖切面完全地剖开机件所得的剖视图。
全剖视图主要用于表达不对称机件、外形简单的对称机
件的内形。
全剖视图可使用各种剖切面剖得。
全剖视图
全剖视图示例
剖视图中易漏画的图线
全剖视图标注的省略：
（2）当单一剖切平面
（平行于基本投影面）
通过机件的对称平面
或基本对称平面，且
剖视图按投影关系配
置，中间又没有其他
图形隔开时，不必标
注。
（1）当剖视图按投影关系配置，中间又没有其他图形隔开时，
可省略箭头。
当机件具有对称平面时，在垂直于对称平面
的投影面上投射所得的图形，可以对称中心线为界,一半画
成剖视图，另一半画成视图，这样的图形称为半剖视图。
半剖视图
半剖视图主要用于内形、外形都需表达的对称机件。
半剖视图
既可表达
机件的内部结构形状，
又可兼顾表达机件的外
部结构形状。
当机件的结构形状
接近于对称，且不对称
的部分已在其他图形中
表达清楚，也可采用半
剖视图。
用剖切面局部地剖开机件所得的剖视图。
用于表达局部内部结构形状（内外兼顾）。
剖切示意
局部剖视图
局部剖视图示例
局部剖视图中，剖与未剖部分的分界一般用波浪线表示，
波浪线不应与其他图线或图线的延长线重合。
当被剖结构为回转体时，允许将该结构的轴线作为局部剖
视与视图的分界线。
机件在对称面上有棱边，不宜用半剖视表示时，
可用局部剖视表示。
移出断面图
重合断面图
断面图分为：
移出断面图和重合断面图。
断面图的概念
断面图
断面图
假想用剖切面把机件的某处切断，仅画出截断面的图
形，这样的图形称为断面图（简称断面）。
用于表达机件某部分截断面的形状。
在断面图中，机件和剖切面接触的部分称为剖面区域。
在剖面区域内要画出剖面符号。
在视图(或剖视图)之外画出的断面图。
移出断面图
移出断面图
的轮廓线用粗实线画出。一般将断面图
的图形配置在剖切线（表示剖切面位置的细点画线）延长线
上或剖切符号粗短画的延长线上。
当断面图的图形对称时，可将断面图画在原有图形
的中断处。
为表示截断面的真实形状，剖切平面一般应垂
直于机件的轮廓线。
当几个相交的剖切平面剖切机件时，其断面图
中间应断开。
断面图是仅画出被切断截面的形状，但当剖切平
面通过回转面形成的孔或凹坑的轴线时，这些结构
应按剖视画出。
某些结构按剖视画
当剖切平面通过非圆孔会导致出现完全分离的
两个剖面区域时，这些结构应按剖视画出。
断面图与剖视图对比
断面图名称“×—×”粗短画箭头字母“×”
移出断面图的标注
（1）配置在粗短画延长
线或剖切线延长线上的
移出断面图，可省略断
面图的名称和字母。
剖切符号和字母的省略
（2）当不对称的移出断面图按投影关系配置，或移出断面图
对称时，可省略箭头。
（3）对称的移出断面图配置在粗短画延长线或剖切线延
长线上，或配置在视图中断处时，不必标注。
