机件的常用表达方法机件在工程领域那可是相当重要的存在呢，就像一个个小明星，得有合适的方式来表达它们的样子、结构啥的。
一、视图。
视图就像是给机件拍照片啦。
有基本视图，像从不同方向给机件来个特写，正前方的主视图，能让你一眼看到机件前面的模样，还有俯视图、左视图等等，就像从头顶和左边给机件拍照。
这些视图组合起来，就能让你对机件的整体形状有个大致的了解。
而且呀，视图之间还有一些投影规律呢，就像它们之间有个小默契，长对正、高平齐、宽相等，是不是听起来很有趣？就像它们在玩一种整齐划一的小游戏。
二、剖视图。
有时候机件内部结构很复杂，视图看不太清楚，这时候剖视图就闪亮登场啦。
它就像是把机件切开，让你看看里面的构造。
全剖视图呢，就从机件的中间一分为二，把内部结构完全暴露出来，就像打开一个神秘的盒子，把里面的宝藏都展示给你看。
半剖视图就比较含蓄一点，只切开一半，既能看到机件的外部形状，又能看到内部结构，就像犹抱琵琶半遮面的感觉，是不是很俏皮？局部剖视图则是只切开机件的一部分，把最想让你看到的内部结构展现出来，就像在机件上开个小窗户，偷偷看一眼里面的小秘密。
三、断面图。
断面图就像是从机件上切下一片来观察。
有移出断面图，就把切下来的那片单独拿出来给你看，就像从机件身上摘下一片小树叶，然后放在你面前仔细端详。
还有重合断面图，这个更有趣，就直接把断面图和视图重合在一起，就像给机件穿上了一件有特殊图案的衣服，这个图案就是断面图啦。
四、局部放大图。
当机件上有些小细节，小到在普通视图里看不清楚的时候，局部放大图就像一个放大镜一样。
它把那些小细节放大，让你能清楚地看到上面的纹路、小孔之类的。
就像你拿着放大镜看小昆虫身上的花纹一样，很神奇呢。
见面课：合理的表达方案1、问题:视图共分为几种（）选项：A:1种B:2种C:3种D:4种答案: 【4种】2、问题:三视图的投影规律表明，主视图与左视图（）。
选项：A:长对正B:高平齐C:宽相等D:横水平答案: 【高平齐】3、问题:以下不是由单一剖切面剖切后所形成剖视图的是（）选项：A:全剖视图B:半剖视图C:阶梯剖视图D:局部剖视图答案: 【阶梯剖视图】4、问题:断面图共分为几类？（）选项：A:4类B:2类C:1类D:3类答案: 【2类】5、问题:在剖视图中，对于断面的轮廓线，采用线型正确的是（）选项：A:虚线B:双点划线C:粗实线D:中心线答案: 【粗实线】6、问题:在以下剖视图的画法中，正确的是（）选项：A:AB:BC:CD:D答案: 【D】7、问题:重合断面图的轮廓线所用线型是（）选项：A:细实线B:中心线C:粗实线D:点划线答案: 【细实线】8、问题:在剖视图的画法中，以下说法正确的是（）选项：A:剖视图就是把物体真实剖开后所画的视图B:半剖视图就是将物体假想剖开一半所画的视图C:在画剖视图时，通常需要标注，特殊情况下可以部分或者完全省略标注D:一个视图上局部剖视图的数量没有限制答案: 【在画剖视图时，通常需要标注，特殊情况下可以部分或者完全省略标注】9、问题:移出断面图的轮廓线通常用细实线绘制。
选项：A:对B:错答案: 【错】10、问题:在选择机件的合理表达方案时，要根据其结构特征确定具体采用视图或者剖视图以及图形的数量。
选项：A:对B:错答案: 【对】见面课：工程实践应用1、问题:除管螺纹外，通常所说的螺纹的公称直径是指螺纹( ) 的基本尺寸。
选项：A:中径B:大径C:内螺纹的顶径D:外螺纹的底径答案: 【大径】2、问题:（）是表示零件的形状结构、尺寸大小和技术要求的图样。
选项：A:零件图B:装配图C:展开图D:轴侧图答案: 【零件图】3、问题:轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。

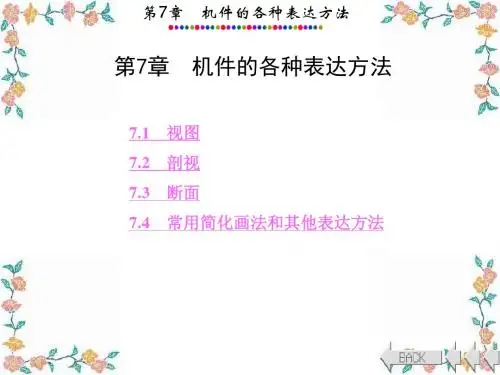

第7章机件常用表达方法当机件的形状和结构比较复杂时，如果仍用两视图或三视图，就难于把它们的内外形状准确、完整、清晰地表达出来。
为了满足这些要求，国家标准《机械制图》中的“图样画法”规定了各种画法：视图、剖视、剖面、局部放大图、简化画法和其它规定画法等。
7.1视图根据有关标准和规定，用正投影法绘制出的机件图形，称为视图。
视图通常有基本视图、向视图、局部视图、斜视图和旋转视图。
一、基本视图用其配置基本投影面和基本视图：在原有的三个投影面的基础上，再增设三个投影面，组成一个正六面体，以这个正六面体的六个表面作为基本投影面，将机件向基本投影面投射所得的图形，即为基本视图。
包括：主视图、俯视图、左视图、右视图、仰视图、后视图。
图1 六个基本视图及视图的配置图2 视图不按基本视图配置时的标注（向视图）在同一张图纸上，投影图按图1配置各视图时，一律不标注视图的名称；若不能按图6.1配置各视图，则应在视图上方标注视图的名称“X向”或“X”，在相应的视图附近用箭头指明投影方向，并标注相同的字母“X”，如图2。
基本视图若不按以上方式配置，而是自由配置，这种视图称为向视图。
国标规定：绘制机件的图样时，应首先考虑看图方便，根据机件的结构特点，选用适当的表达方式，在完整、清晰地表达机件各部分形状的前提下，力求制图简便。
为了便于看图，视图一般只画出机件的可见轮廓（用粗实线画），必要时才画出其不可见轮廓（用虚线画）。
二、局部视图将机件的某一部分向基本投影面投射所得的视图，称为局部视图。
画局部视图应注意的问题：在一般情况下，应于局部视图上方标注视图的名称“X向”或“X”，在相应的视图附近用箭头指明投影方向，并标注相同的字母“X”；当局部视图按投影关系配置时，中间又没有其它图形隔开时，可省略标注。
局部视图的断裂边界通常用波浪线表示。
当局部视图所表示的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。
用波浪线作断裂线时，波浪线不应超过断裂机件的轮廓线，应画在机件的实体上，不可画在机件的中空处。
一、基本视图和其他视图教学过程：1、课前复习提问：三视图的“三等”关系与方位关系。
2、讲授新课：六个基本视图当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。
就得到六个视图，这六个视图是向基本投影面投影得到的视图，称为基本视图。
如下图。
尺寸关系：六个基本视图的尺寸仍符合“三等”关系：主视图、俯视图、仰视图长对正；主视图、左视图、右视图、后视图高平齐；左视图、右视图、俯视图、仰视图宽相等。
方位关系：（见上图）围绕主视图配置的视图，靠近主视图的一面均为后面。
其他视图：1、局部视图定义：将机件的某一部分向基本投影面投影所得的视图。
是一个不完整的基本视图。
画法：在图上方，标出“╳”向（其中“╳”为大写字母）并在相应的视图附近指明投影方向和相同的字母。
局部视图最好画在有关视图附近，并直接保持投影关系。
也可画在图纸内的其他地方，当表示投影方向的箭头标注在不同的视图上时，同一部位的局部视图图形可能不同。
局部视图的范围用波浪线表示。
当所表示的图形结构完整、而外轮廓线呈封闭时，则波浪线可省略。
2、斜视图：定义：机件向不平行任何基本投影面的平面进行投影所得的视图。
画法：只画出机件倾斜部分的真形，其余部分用波浪线断开。
当所表达的倾斜部分的结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。
画法一般按箭头所指的方向且符合投影关系配置。
但也可旋转画，标注为“╳向旋转”。
3、旋转视图定义：当机件某一部分的结构是倾斜的而该部分又具有回转轴线时，可将其旋转至与投影面平行的位置再进行投影。
一般不加任何标注。
作用：用于表达机件具有回转轴线的倾斜部分的外形。
（1）（2）教学过程：复习提问：剖视图的概念。
金属材料剖切符号的画法。
讲授新课：常见的几种剖视图按剖切范围分类，可分为全剖视图、半剖视图、局部剖视图三种。
1、全剖视图（1）定义：用剖切平面完全剖开机件所得的剖视图。
