发电机转子匝间短路和接地故障精讲

燃气轮机发电机转子接地和匝间短路故障处理在燃气轮机发电机运行过程中，转子接地和匝间短路故障是常见问题。

这些故障会导致发电机电气系统的运行不正常，进而影响整个电力系统的稳定运行。

因此，及时处理这些故障十分重要。

转子接地故障处理转子接地故障是指转子与发电机定子之间发生了接地，这会导致整个系统的电压与电流不稳定，甚至会引发火灾等严重事故。

以下是处理转子接地故障的步骤：步骤一：判断故障当发电机出现转子接地故障时，会出现以下情况：电压不稳定，发生明显波动；发电机输出功率下降；发热情况严重。

当发现这些情况时，应该考虑是否为转子接地故障。

步骤二：隔离故障在判断出故障后，应该及时隔离故障，避免影响整个电力系统的正常运行。

具体的操作步骤如下：1.关闭机组的开关，将发电机从电力系统中隔离；2.使用万用表或绝缘测试仪来测试发电机的转子是否存在接地现象；3.若测试结果提示存在转子接地现象，则应该立即停机进行维修。

对于转子接地故障，应该采用以下方法进行修复：1.拆卸变压器，并更换故障部件；2.清洗绝缘部件，确保发电机的绝缘性能；3.对于严重的故障，应该及时更换发电机转子。

匝间短路故障处理匝间短路故障通常是指电机绕组内部出现了匝间短路，从而导致整个系统的电压不稳定，电流波动。

以下是处理匝间短路故障的方法：步骤一：判断故障当发电机出现匝间短路故障时，通常会出现以下情况：极端低的电阻测量值；极端高的绝缘电阻测量值；绕组表现出不规则的电压波动或电流波动。

当发现这些情况时，应该考虑匝间短路故障的可能性。

步骤二：隔离故障在判断出故障后，应该隔离故障，避免影响整个电力系统的正常运行。

具体的操作步骤如下：1.关闭机组的开关，将发电机从电力系统中隔离；2.使用万用表或电阻测试仪来测试发电机的绕组电阻值是否正常；3.若测试结果提示存在匝间短路现象，则应该立即停机进行维修。

对于匝间短路故障，应该采用以下方法进行修复：1.拆卸损坏的绕组或线圈，并更换故障部件；2.清洗或更换绝缘部件，确保发电机的绝缘性能；3.对于严重的故障，应该更换整个发电机绕组。

浅谈发电机转子绕组匝间短路故障诊断摘要：发电机作为电能生产的主要设备，对整个电力系统的安全稳定运行起着至关重要的作用。

发电机转子绕组匝间短路是一种常见的发电机电气故障，对发电机进行监测，提前发现转子匝间短路故障，可以防止发电机转子一点和两点接地，避免事故的进一步扩大，从而保护发电机设备。

基于此，本文介绍了发电机转子绕组匝间短路故障的研究现状、危害、分类和原因，并探讨了一些常用的诊断方法，仅供参考。

关键词：发电机；转子绕组；匝间短路；故障诊断引言转子绕组匝间短路是发电机的一种常见电气故障。

轻微的匝间短路故障机组仍可继续运行，一旦故障恶化，会导致转子一点甚至两点接地等恶性故障的发生，使得被迫停机检修，造成巨大经济损失。

如果在匝间短路故障发生初期能够及时做出预报，不仅可以避免恶性事故带来的经济损失，还有利于机组安排检修，提高故障处理效率。

因此，发电机转子绕组匝间短路故障的早期检测预报十分必要。

一、发电机转子绕组匝间短路故障的研究现状与危害（一）发电机转子绕组匝间短路故障的研究现状关于发电机转子绕组匝间短路故障的研究，目前主要分为两个方向，即离线和在线，而且提出了很多解决的方法，其中在线监测的方式越来越被学者看重，故目前发电机转子绕组匝间短路故障研究的方向开始偏重在线监测。

（二）发电机转子绕组匝间短路的故障危害若发电机的短路故障无法准确灵敏的检测出来，会给发电机带来巨大的损坏，主要危害可分为两点：第一，由于短路时会在一点产生大量的热，烧坏绝缘层而导致线路接地，若过热点在线棒，还会变形甚至融化。

若这个时候没有处理，故障会进一步恶化，比如由于过热导致护环破坏或者发生主轴承磁化等严重后果，更严重的会将转子损坏；第二，当出现短路问题时，会使绕组温度升高，机组无用功功率输出降低，同时励磁电流产生变大的情况。

若是一个磁极匝间发生短路时，会导致电力系统输出质量降低，烧损轴瓦、轴径，而短路故障会使旋转磁场平衡遭到毁坏，导致发电机磁场平衡，发电机组产生剧烈的震动，导致其他保护部件的损伤。

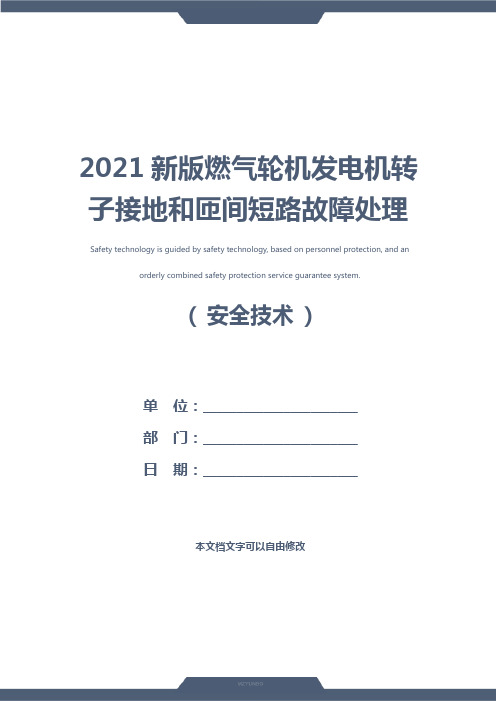

2021新版燃气轮机发电机转子接地和匝间短路故障处理Safety technology is guided by safety technology, based on personnel protection, and an orderly combined safety protection service guarantee system.( 安全技术)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改2021新版燃气轮机发电机转子接地和匝间短路故障处理发电机绕组接地故障是发电机运行中容易发生的故障，又是严重影响发电机安全运行的故障。

因此转子接地监测保护功能尤为重要，同时与日常的设备保养是息息相关的。

正常情况下转子对地绝缘电阻应大于0.5MΩ。

如果一点接地，则在分合励磁开关及发电机出口开关或发生其它运行事故时，转子绕组可能会产生过电压，将有可能导致一些薄弱环节多点接地或匝间短路，致使发电机组不同程度振动，更有可能损坏其它机械器件。

1检查过程在打开发电机两侧盖板，发现定、转子端部受一层黑黑的油垢覆盖，其中负荷齿轮间侧特严重。

拆开旋转二极管与转子的连接片，用万用表测转子对地绝缘电阻只有4Ω，明显是对地造成击穿。

为了明确找出故障点，以尽快修复，必须采用专用工具拉出转子，并取下前后两侧转子端部护环。

结果在转子端部发现有4槽绕组烧焦，绝缘层破坏，护环内有放电的痕迹。

2原因分析原因大致可分为两个过程，首先是负荷齿轮箱油封损坏问题。

前些日子油封旁经常有渗油现象，但因生产急需，不能长时间停机开齿轮箱抢修，故一直未处理。

然而在高温热气的作用下渗油变为油雾，被高速转子吸入发电机本体，造成绝缘电阻降低而击穿。

其次是转子接地电刷被油垢粘死没有直接接触造成的。

这次故障放电是通过转子与轴瓦对地进行的，因此下轴瓦有烧伤的痕迹，必须进行修整。

汽轮发电机转子匝间短路问题检测处理浅析在汽轮发电机中，转子匝间短路问题是一种常见的故障。

这种故障会导致发电机输出功率下降，甚至会引起发电机的过热和停机。

及时检测和处理转子匝间短路问题至关重要。

转子匝间短路问题通常通过以下几个方面来检测和处理。

可以通过观察发电机的运行状态来初步判断是否存在转子匝间短路问题。

如果发电机的输出功率明显下降，同时伴随着异常的声音、震动和发热等现象，那么很可能存在转子匝间短路问题。

可以通过测量发电机的绕组电阻来确认转子匝间短路问题。

如果发现某些绕组的电阻值明显偏低，或者存在不对称的电阻分布，那么可能存在转子匝间短路问题。

还可以使用绝缘电阻测试仪对发电机的绝缘状况进行检测。

转子匝间短路问题通常会导致绝缘电阻值下降，甚至出现接地现象。

通过绝缘电阻测试仪测量绕组之间及绕组与地之间的电阻值，可以初步判断是否存在转子匝间短路问题。

一旦确认存在转子匝间短路问题，就需要及时处理。

通常采用的方法是对发电机进行清洗和修复。

可以使用专业的清洗剂对发电机进行彻底的清洗，以去除转子匝间短路产生的污垢和积碳。

然后，对发电机的绕组进行修复，包括修复绕组的电气绝缘性能和电阻值。

还可以采取一些预防措施，以避免转子匝间短路问题的发生。

定期对发电机进行检查和维护，及时发现和处理潜在的问题。

保持发电机周围的清洁和干燥环境，避免灰尘和湿气对发电机的影响。

合理使用发电机，避免过载和长时间运行，以减少转子匝间短路的发生概率。

转子匝间短路问题是汽轮发电机常见的故障之一，通过观察运行状态、测量电阻和使用绝缘电阻测试仪等方法可以检测该问题。

对于发现的转子匝间短路问题，需要及时进行清洗和修复。

还应该采取预防措施，以避免该问题的发生。

这样可以保证发电机的正常运行和输出功率的稳定。

汽轮发电机转子匝间短路问题检测处理浅析1. 引言1.1 概述汽轮发电机是一种常见的发电设备，其转子是发电机的关键部件之一。

在汽轮发电机运行过程中，常常会出现转子匝间短路问题，这可能会导致设备损坏和事故发生。

对汽轮发电机转子匝间短路问题的检测和处理显得尤为重要。

本文将从汽轮发电机转子匝间短路问题的检测方法、处理方法、预防措施以及其他相关问题的处理等方面进行探讨。

我们将介绍目前常用的转子匝间短路问题的检测方法，包括传统的检测技术和先进的无损检测技术。

然后，我们将讨论匝间短路问题的处理方法，包括维修和更换转子等方面。

接着，我们将探讨一些可行的预防措施，以减少匝间短路问题的发生。

我们还将讨论一些与匝间短路问题相关的其他问题的处理方法，以提高设备运行的安全性和可靠性。

通过对汽轮发电机转子匝间短路问题的检测、处理、预防和其他问题的分析，可以更好地了解该问题的本质，并提出有效的解决方案。

我们也将通过案例分析的方式来深入探讨实际问题的解决过程，为今后类似问题的处理提供借鉴。

2. 正文2.1 汽轮发电机转子匝间短路问题的检测方法1. 绝缘测试：使用绝缘电阻测试仪对转子的匝间绝缘进行检测，确保绝缘电阻符合要求。

2. 高频电压法：通过向匝间施加高频电压，检测匝间是否存在短路问题。

3. 热敏电阻法：利用热敏电阻在电热作用下的电阻变化特性，检测匝间是否存在热点问题。

4. 视觉检查：通过目视检查转子的表面，查找是否有烧焦、变色等异常情况，以判断是否存在匝间短路问题。

5. 开路测试：通过在匝间施加开路信号，观察匝间的响应情况，以判断是否存在短路问题。

以上是常见的汽轮发电机转子匝间短路问题的检测方法，结合多种方法可以更全面地检测转子的匝间状况，确保设备的正常运行和安全性。

2.2 匝间短路问题的处理方法1. 检修法：当发现汽轮发电机转子匝间短路问题时，首先需要进行检修。

检修包括对发电机的内部结构进行检查，确保匝间短路问题的具体位置和程度。

发电机转子匝间短路故障分析及处理作者：韩世荣来源：《城市建设理论研究》2011年第11期摘要: 某电厂2号汽轮发电机组运行中7#瓦轴振突然增大，经全面分析原因，通过直流电阻和交流阻抗试验，判断为发电机转子匝间短路引起振动。

解体检查发现，转子端部固定薄弱，引起部分转子匝间垫条、线圈发生位移，绝缘磨损导致匝间短路，处理后转子试验数据合格，机组投运正常，振动消失。

关键词：发电机；转子；匝间短路。

Analysis and Treatment of Vibration of Turbo Generator UnitInduced bv Turn—to—Turn Short Circuit of Rotor WindingsHan Shirong(Guangdong Red Bay Generation Co., Ltd. Shanwei Guangdong516623)Abstract: A sudden severe vibration fault occurred in NO．7 bearing of No．2 turbo generation unit． The DC resistance and AC impedance test showed that the turn—to—turn short circuit of rotor winding brought about the vibration of NO ．2 generation．Disintegration inspection discovery, rotor nose fixed weak, causes the partial rotor circle the pad strip, the coil has the displacement, the insulation attrition causes the turn-to-turn short circuit, after processing the rotor tentative data to be qualified, the unit throws transports normally, vibration vanishing.Key words: turbo generator，rotor windings，turn—to—turn short circuit1 引言某电厂#2发电机是东方电机股份有限公司生产的QFSN-655-2-22A型汽轮发电机，2005年12月出厂，2008年2月通过168后，正式投入商业运行。

汽轮发电机转子匝间短路问题检测处理浅析汽轮发电机是发电厂中常见的一种发电设备，其转子是发电机的重要部件之一。

在发电机运行过程中，由于各种原因可能导致转子的匝间短路问题，这将影响发电机的正常运行，甚至可能造成设备损坏。

对汽轮发电机转子匝间短路问题的检测和处理非常重要。

一、转子匝间短路问题的原因1. 绝缘老化汽轮发电机转子的绝缘材料随着使用时间的增长会发生老化，绝缘老化会导致绝缘材料的绝缘性能下降，从而引发匝间短路问题。

2. 绕组磁通由于汽轮发电机转子处于磁场中，绕组中可能会产生感应电动势，如果转子绕组的匝间绝缘出现故障，就会产生匝间短路问题。

3. 加工质量汽轮发电机转子的加工质量直接影响其使用性能，如果在加工过程中出现质量问题，就有可能导致匝间短路问题。

1. 绝缘电阻测量绝缘电阻是反映绝缘性能的重要指标，通过对转子绝缘电阻的测量可以初步判断绝缘是否存在故障。

通常情况下，绝缘电阻应该在一个合理的范围内，如果绝缘电阻明显偏低，则可能存在匝间短路问题。

2. 匝间短路测试利用专业的匝间短路测试仪器，对转子的各个匝间进行测试，查看是否存在匝间短路问题。

这种方法可以较为准确地确定匝间短路的具体位置和情况。

3. 绝缘油分析对转子绝缘油进行化验分析，可以了解绝缘油中是否存在异常的金属粉末等物质，从而判断是否存在匝间短路问题。

1. 绝缘修复对于一些轻微的匝间短路问题，可以采取绝缘修复的方法，通过对绝缘材料进行修复或更换，来解决匝间短路问题。

3. 绕组更换如果匝间短路问题比较严重，已经无法通过简单的绝缘修复来解决，就需要考虑更换整个绕组，进行彻底的绝缘处理。

四、结语在汽轮发电机的运行中，转子匝间短路问题是一个常见但又十分严重的问题。

对于汽轮发电机转子匝间短路问题的检测和处理需要引起重视。

只有及时发现问题、采取有效的处理方法，才能保证发电机的正常运行，延长设备的使用寿命，确保电力系统的安全稳定运行。

希望通过本文的介绍，能够对相关人员有所帮助，提高对汽轮发电机转子匝间短路问题的认识和处理能力。

发电机转子绕组故障来源：发电机转子绕组故障的表现形式主要为匝间短路和接地故障。

匝间短路：国内运行的大型汽轮发电机组中大多数都发生过或存在转子线圈匝间短路故障。

由于绕组绝缘损坏造成转子绕组匝间短路后，会形成短路电流，从而形成局部过热点。

在长期运行下，局部过热点又会进一步引起绝缘损坏，导致更为严重的匝间短路，形成恶性循环的局面。

转子匝间短路同时会引起磁通的不对称和转子受力不平衡现象，而引起转子振动；定子绕组每相并联支路的环流；主轴、轴承座及端部磁化。

同时较大的短路电流可能会导致转子接地故障发生。

故障原因：发电机转子通常包括多个磁极线圈，线圈引线和阻尼绕组等，具有较大的转动惯量。

由于离心力的作用，在运行中线匝绝缘的移动，转子绕组端部的热变形，线匝端部垫块松动或护环绝缘衬垫老化，小的导电粒子或碎物进入转子线匝端部和转子通风沟导致转子绕组匝间短路发生。

通常可以根据下面这些特征较准确地识别转子线圈是否发生匝间短路故障: ①振动幅值增大；②风温提高；③在励磁电压不变的条件下, 励磁电流增大；④励磁电流增大，而无功变小或不变。

接地故障：发电机转子绕组的接地故障包括一点接地和两点接地。

接地是指励磁绕组绝缘损坏或击穿而使励磁绕组导体与转子铁芯相接触。

发电机转子一点接地是一种较为常见的不正常的运行状态。

励磁回路一点接地故障对发电机一般不会造成危害，因为发电机发生转子绕组一点接地故障时，励磁电源的泄露电阻（对地电阻）很大，限制了接地泄露电流的数值，但如果再有另外一个接地点，即发生两点接地故障时会形成部分线匝短路，这是一种非常严重的短路事故。

近几年来，国内大型发电机由转子绕组接地所引起的严重运行事故并不少见。

转子两点接地在控制屏上一般表现为励磁电流及定子电流增大，励磁电压及机端出口电压下降，功率因数上升（甚至进相），并伴有剧烈的振动等现象，这时应做事故紧急停机处理。

两点接地故障的危害有：①发电机励磁绕组发生两点接地之后，绕组部分被短接，使得绕组直流电阻变小，励磁电流增大；若短路匝数较多，会使发电机磁路中主磁通减少，使得机组向外输出的感性无功减少，引起机端出口电压下降，同时定子电流可能会急剧上升。

发电机转子一点接地故障的分析、查找与处理发电机是水电厂的主要设备，当发电机发生一点接地故障后，要及时排查处理，以免扩大发生转子两点接地故障，造成发电机损坏，给企业造成经济损失，同时也影响到电网的稳定和电能质量。

文章介绍了一点接地的危害，转子一点接地保护原理，发生一点接地时的判断分析。

结合某水力发电厂发电机组发生的转子一点接地故障，介绍了故障查找思路，分析其原因，提出处理办法。

标签：发电机；转子；一点接地；动态；原因分析1、转子接地危害发电机正常运行时，发电机转子电压（直流电压）有几百伏左右，励磁回路对地电压约为励磁电压的一半，机组正常运行时转子对地电压为约为110V左右，转子绕组及励磁系统对地是绝缘的。

因此，当转子绕组或励磁回路发生一点接地时，不会构成对发电机的危害。

但转子发生一点接地后更容易发生两点接地。

因为发电机转子一点接地后励磁回路对地电压将有所升高。

如当励磁回路的一端发生金属性接地故障时，另一端对地电压将升高为全部励磁电压值，即比正常电压值高出一倍。

在发生转子一点接地故障时运行，当切断励磁回路中的开关或一次回路的主断路器时，将在励磁回路中产生暂态过电压，在过电压作用下，可能将励磁回路中绝缘薄弱的部位击穿，从而出现第二个接地点。

当发电机转子绕组出现不同位置的两点接地或匝间短路时，会产生很大的短路电流，极有可能损伤转子本体；另外，由于部分转子被短路，使气隙磁场变得不均匀或发生畸变，从而使发电机转动时所受的电磁转矩不均匀并造成发电机振动，损坏发电机。

发生两点接地导致机组甩负荷停机，造成非正常停机事故，影响电网的稳定和电能的质量，造成经济损失，而企业则将面临上级部门较为严厉的考核。

2、转子一点接地保护原理以某水电厂采用的北京四方CSC300保护装置为例。

转子一点接地保护反应转子对大轴绝緣电阻的下降。

采用“乒乓式”变电桥原理，其设计思想是：通过电子开关S1、S2轮流切换，改变电桥两臂电阻值的大小。

发电机故障类型及不正常运行状态
1．故障类型
(1)定子绕组相间短路：危害最大；
(2)定子绕组一相的匝间短路：可能进展为单相接地短路和相间短路；
(3)定子绕组单相接地：较常见，可造成铁芯烧伤或局部溶化；
(4)转子绕组一点接地或两点接地：一点接地时危害不严峻；两点接地时，因破坏了转子磁通的平衡，可能引起发电机的剧烈震惊或将转子绕组烧损；
(5)转子励磁回路励磁电流急剧下降或消逝：从系统汲取无功功率，造成失步，从而引起系统电压下降，甚至可使系统崩溃。

2．不正常运行状态
(1)由于外部短路引起的定子绕组过电流：温度上升，绝缘老化；
(2)由于负荷等超过发电机额定容量而引起的三相对称过负荷：温度上升，绝缘老化；
(3)由于外部不对称短路或不对称负荷而引起的发电机负序过电流和过负荷：在转子中感应出100hz的倍频电流，可使转子局部灼伤或使护环受热松脱，而导致发电机重大事故。

此外，引起发电机的100hz 的振动；
(4)由于突然甩负荷引起的定子绕组过电压：调速系统惯性较大发电机，在突然甩负荷时，可能消失过电压，造成发电机绕组绝缘击穿；
(5)由于励磁回路故障或强励时间过长而引起的转子绕组过负荷；
(6)由于汽轮机主气门突然关闭而引起的发电机逆功率：当机炉爱护动作或调速掌握回路故障以及某些人为因素造成发电机转为电动机运行时，发电机将从系统汲取有功功率，即逆功率。
