汽轮发电机转子匝间短路问题检测处理浅析1. 引言1.1 背景介绍汽轮发电机是一种重要的发电设备，广泛应用于工业生产和生活中。

在汽轮发电机运行过程中，转子匝间短路问题是一个常见但严重的故障，可能导致设备损坏和生产事故。

对汽轮发电机转子匝间短路问题进行检测和处理具有重要意义。

转子匝间短路问题的出现主要是由于转子绝缘老化、绝缘失效等原因导致的。

转子匝间短路问题一旦发生，不仅会影响发电机的正常工作，还会增加维修成本和停机时间。

及早发现并解决转子匝间短路问题对于确保发电机的安全运行至关重要。

针对汽轮发电机转子匝间短路问题的检测和处理，需要采用科学的方法和有效的工具设备。

只有通过合理的检测方法和及时的处理措施，才能确保汽轮发电机的长期稳定运行。

为此，本文将从转子匝间短路问题的原因分析、检测方法与原理、常见检测工具及设备、处理方法以及预防措施等方面进行深入探讨。

1.2 问题提出汽轮发电机转子匝间短路问题是一种常见的故障现象，可能会导致发电机的正常运行受到影响甚至引发严重事故。

转子匝间短路是指两个或多个匝线之间由于绝缘失效或损坏导致的短路情况，可能会导致发电机绕组局部过热、线圈烧损、导致机械振动增加等问题。

及时发现和处理转子匝间短路问题对于确保发电机运行的安全稳定至关重要。

在实际生产中，汽轮发电机转子匝间短路问题的检测和处理一直是工程技术人员关注的焦点。

怎样有效地分析转子匝间短路问题的原因，采取合适的检测方法与处理措施，是解决这一问题的关键。

本文将对汽轮发电机转子匝间短路问题进行深入的分析和研究，探讨不同的检测方法和处理方案，以期为相关工程技术人员提供一些有益的参考和借鉴。

2. 正文2.1 汽轮发电机转子匝间短路问题的原因分析1. 绝缘老化：随着发电机使用时间的增长，绝缘材料会受到温度、湿度、振动等因素的影响而逐渐老化，导致绝缘性能下降，容易发生匝间短路。

2. 过载运行：发电机长时间处于过载状态下运行，会导致转子发热严重，使绝缘材料受到热应力影响，容易出现断裂或击穿，从而引起匝间短路。

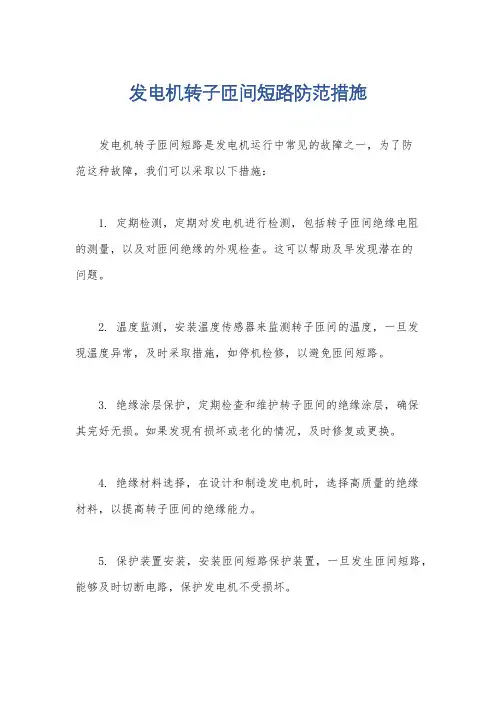

发电机转子匝间短路防范措施
发电机转子匝间短路是发电机运行中常见的故障之一，为了防
范这种故障，我们可以采取以下措施：
1. 定期检测，定期对发电机进行检测，包括转子匝间绝缘电阻
的测量，以及对匝间绝缘的外观检查。

这可以帮助及早发现潜在的
问题。

2. 温度监测，安装温度传感器来监测转子匝间的温度，一旦发
现温度异常，及时采取措施，如停机检修，以避免匝间短路。

3. 绝缘涂层保护，定期检查和维护转子匝间的绝缘涂层，确保
其完好无损。

如果发现有损坏或老化的情况，及时修复或更换。

4. 绝缘材料选择，在设计和制造发电机时，选择高质量的绝缘
材料，以提高转子匝间的绝缘能力。

5. 保护装置安装，安装匝间短路保护装置，一旦发生匝间短路，能够及时切断电路，保护发电机不受损坏。

6. 操作规程，制定严格的操作规程，包括发电机的启动、运行
和停机等各个环节，确保操作人员按照规程操作，减少匝间短路的
风险。

总的来说，预防发电机转子匝间短路的发生需要综合考虑设计、制造、安装、运行和维护等多个方面的因素，只有全面而严格地执
行相关措施，才能有效地降低匝间短路的风险，保障发电机的安全
运行。

汽轮发电机转子匝间短路问题检测处理浅析汽轮发电机转子匝间短路问题是发电机运行过程中常见的故障之一。

转子匝间短路会导致发电机运行不稳定，甚至损坏发电机设备，因此及时检测和处理转子匝间短路问题非常重要。

本文将对汽轮发电机转子匝间短路问题进行浅析，探讨其检测和处理方法。

一、转子匝间短路问题产生的原因汽轮发电机转子匝间短路问题主要是由于以下几个原因导致的：1. 绝缘老化：发电机运行时间长了，绝缘材料会逐渐老化，导致绝缘性能下降，从而引发匝间短路问题。

3. 维护保养不当：发电机的日常维护保养工作不到位，导致发电机内部积灰、积水，加速了绝缘老化，从而引发匝间短路问题。

以上原因都可能导致发电机转子匝间短路问题的产生，因此在日常运行和维护工作中，需要加强对发电机的监测和维护，及时发现并解决潜在的问题。

为了及时检测发电机转子匝间短路问题，可以采用以下几种方法进行检测：1. 绝缘电阻测试：通过测试发电机转子绕组的绝缘电阻来判断绝缘状况。

当绝缘电阻值低于一定数值时，即可判断存在匝间短路问题。

2. 高压测试：利用高压测试仪对发电机绕组进行高压测试，通过观察绝缘是否击穿来判断绝缘状况。

3. 激磁测试：在发电机开机运行时，对发电机进行激磁测试，观察发电机转子匝间是否存在异常放电现象，以判断是否存在匝间短路问题。

以上方法都是常用的发电机转子匝间短路问题的检测方法，可以根据实际情况选择合适的方法进行测试，及时发现问题并进行处理。

一旦发现发电机存在转子匝间短路问题，需要及时进行处理，以避免进一步损坏设备。

处理方法主要包括以下几个方面：1. 绝缘处理：对发电机的绕组进行绝缘处理，修复匝间短路问题。

可以采用涂覆绝缘漆、更换绝缘材料等方法进行绝缘处理。

2. 清洁维护：加强发电机的日常清洁维护工作，避免灰尘、水分等对绝缘材料的影响，减缓绝缘老化速度。

3. 温湿度控制：加强对发电机运行环境的温湿度控制，避免高温、高湿度环境加速绝缘老化。

通过以上处理方法，可以有效解决发电机转子匝间短路问题，保证发电机的正常运行和设备的长期稳定性。

汽轮发电机转子匝间短路的分析摘要：本文主要论述汽轮发电机转子绕组匝间短路问题，分析匝间短路的产生的原因及表现形式，介绍几种检测匝间短路的方法以及查找匝间短路的方式，最后从工艺角度提出预防匝间短路的方法。

关键词：汽轮发电机转子绕组匝间短路1、引言转子绕组匝间短路是汽轮发电机常见的故障。

转子绕组匝间短路，会造成发电机转子磁极间的电磁负荷不平衡、热不平衡，从而使轴系振动加剧，严重时可造成机组的损坏，经济损失很大。

2、匝间短路产生的原因及表现形式2.1造成匝间短路的原因造成匝间短路的原因有很多，其中设计、制造工艺的缺陷及运行使检修不及时都有关系，以下列出常见的几个原因。

(1)制造工艺不良，如铜线打磨不净，有毛刺、线圈整形不规矩、成型平弯直角时，内圆弧厚，外圆弧薄，烘压时容易将内圆弧绝缘压伤，外圆弧压不紧、端部不整齐;(2)发电机运行时间较长，转子绕组发生热变形，匝间绝缘或垫条易破裂或错位而造成匝间短路;(3)局部过热将匝间绝缘烤焦、炭化剥落而造成匝间短路；(4)出厂时或大修中清理不净，槽内或端部留有金属异物，如铜焊渣、银碎粒、铝粉等造成匝间短路；(5)设计时绝缘厚度考虑不够。

2.2匝间短路的表现形式匝间短路的表现形式是各不相同的，有的短路随转子的转速而变化；有的短路则随转子的温升而变化。

就是说，转子线圈在静止状态或者低速下可能无短路，但随着转速的升高，则出现了短路；在温升较低情况下无短路，而在温升较高时则出现了短路等等。

这就是所谓的不稳定短路或称动态短路。

与此相应，与转速和温升都无关的短路就称为稳定短路或静态短路。

显然，稳定短路比较容易检测，而不稳定短路的检测就比较困难了。

3、转子匝间短路的几种测定方法3.1比较直流电阻法在发电机预试验过程中，必须对转子绕组的直流电阻进行精确测量(冷状态)。

与设计值比较，其变化不应超过2%，否则需要对转子绕组进行检查。

当绕组中存在匝间短路时，直流电阻的数值将变小。

通常，大型汽轮发电机转子绕组的线匝数都在200匝以上，如只有一二匝短路，即使测量十分精确，直流电阻降低也不超过1%。

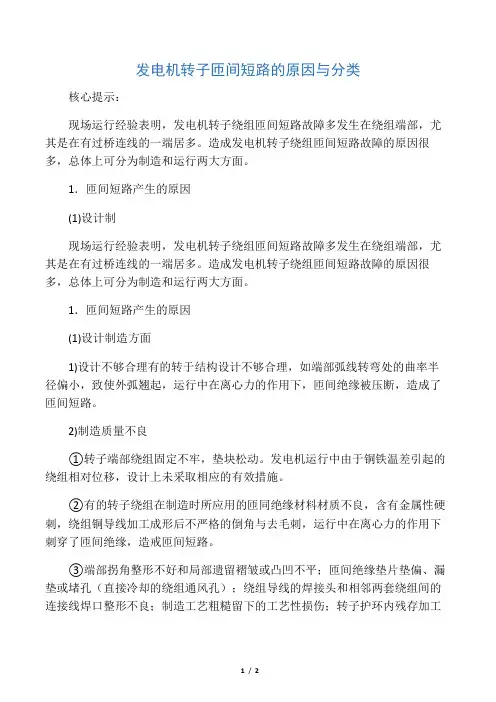

发电机转子匝间短路的原因与分类核心提示：现场运行经验表明，发电机转子绕组匝间短路故障多发生在绕组端部，尤其是在有过桥连线的一端居多。

造成发电机转子绕组匝间短路故障的原因很多，总体上可分为制造和运行两大方面。

1．匝间短路产生的原因(1)设计制现场运行经验表明，发电机转子绕组匝间短路故障多发生在绕组端部，尤其是在有过桥连线的一端居多。

造成发电机转子绕组匝间短路故障的原因很多，总体上可分为制造和运行两大方面。

1．匝间短路产生的原因(1)设计制造方面1)设计不够合理有的转于结构设计不够合理，如端部弧线转弯处的曲率半径偏小，致使外弧翘起，运行中在离心力的作用下，匝间绝缘被压断，造成了匝间短路。

2)制造质量不良①转子端部绕组固定不牢，垫块松动。

发电机运行中由于铜铁温差引起的绕组相对位移，设计上未采取相应的有效措施。

②有的转子绕组在制造时所应用的匝同绝缘材料材质不良，含有金属性硬刺，绕组铜导线加工成形后不严格的倒角与去毛刺，运行中在离心力的作用下刺穿了匝间绝缘，造戒匝间短路。

③端部拐角整形不好和局部遗留褶皱或凸凹不平；匝间绝缘垫片垫偏、漏垫或堵孔（直接冷却的绕组通风孔）；绕组导线的焊接头和相邻两套绕组间的连接线焊口整形不良；制造工艺粗糙留下的工艺性损伤；转子护环内残存加工后的金属切屑等异物。

④有的转子线匝局部未铣风孔扎或风量不合格造成严重过热，从而引起匝间短路。

2．转子绕组匝间短路的分类转子绕组匝间短路按照短路是否随着转子的转动状态和运行工况发生变化，可以分为稳定性匝间短路和不稳定性匝间短路（或称为动态匝间短路）．其中动态匝间短路又占多数。

就故障发展的过程来分，可以分为三个阶段：萌芽期、发展期和故障期。

在萌芽期，转子绕组匝间出现初始异常征兆，机组运行还未受到影响，发电机组振动、励磁电流、机组无功及轴电压等均符合正常运行工况。

故障表现为局部过热、匝间以稳定的高阻短路或匝间绝缘间存在油污、漆片等污染物。

在发展期，机组运行已经出现异常，匝间短路基本或已经具备稳定特征。

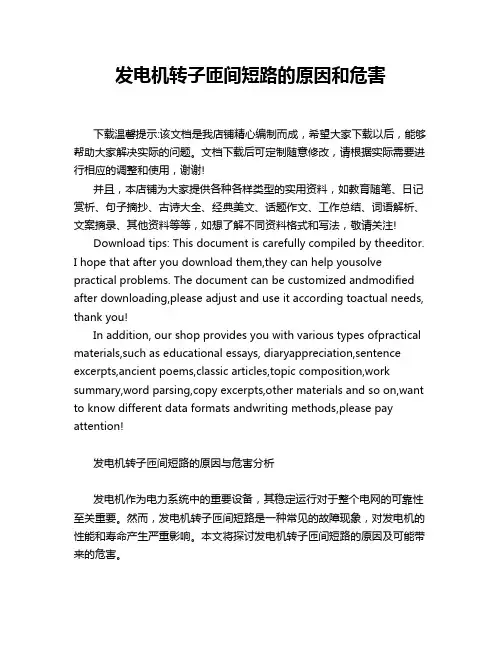

发电机转子匝间短路的原因和危害下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!发电机转子匝间短路的原因与危害分析发电机作为电力系统中的重要设备，其稳定运行对于整个电网的可靠性至关重要。

汽轮发电机转子匝间短路问题检测处理摘要：汽轮发电机转子的匝间短路严重影响发电机的安全稳定运行，运行中造成励磁电流增大，输出无功功率减少。

转子振动加剧、转轴轴电压增高等不良影响。

如果对转子匝间短路故障不能及时发现，则会产生很大的危害，短路点处的过热会导致绝缘损坏造成接地、线棒过热会引起局部变形或烧熔，故障的进一步发展会造成大轴整体磁化，护环烧损，或烧伤轴颈和轴瓦等，甚至会造成转子烧损事故。

所以。

必须及时找出故障点，予以消除，这而解决这一问题，必须进行发电机转子匝间绕组短路故障的分析，并采用正确的处理方法。

关键词：发电机转子绕组匝间短路故障诊断故障分析一、发电机转子匝间短路的原因及分类（一）发电机转子匝间短路的原因1.厂家制造工艺不良。

如：端部垫块固定不牢，脱落端部绕组匝间短路；在转子绕组制造中，工作人员在下线、整形等工艺过程中，损坏了匝间绝缘；或绝缘材料中遗存有金属硬物（如铜线有硬块，毛刺），刺穿了匝间绝缘导致匝间短路。

2.转子在运行中在热、电、机械等综合应力作用下，其绕组就会产生位移﹑变形或端部绝缘垫块松动脱落，致使匝间绝缘磨损﹑断裂﹑脱落，或由于内部脏污等原因，造成转子一点或多点匝间短路。

运行中检修残留异物堵塞通风孔引起高温造成匝间绝缘损坏引起匝间短路。

运行年限长久，转子绝缘老化，也会造成匝间短路。

（二）发电机转子匝间短路的分类转子匝间短路的分类：转子绕组的匝间短路，按其短路的稳定性，可分为不稳定和稳定两种。

所谓不稳定的匝间短路，则与转子的温度和转速等有关，也即在低转速、高转速、低温或高温时才发生的短路，或者在温度和转速同时作用下，才能出现的短路。

而稳定的匝间短路是指此短路与转子的温度和转速等均无关的短路。

二、转子匝间短路的主要检测处理方法1.比较直流电阻法依据电力行业标准《电力设备预防性试验规程》中所规定，在交接和每次大、小修时，都要对转子绕组的直流电阻进行测量，测量标准是：测量值与初次（交接或大修）所测结果比较其差别一般不超过2%。

发电机转子匝间短路判断及预防措施摘要：发电机转子发生匝间短路，严重时将影响发电机的安全运行，本文以一台300MW汽轮发电机匝间短路故障为例，综合应用转子交流阻抗、重复脉冲法分析和判断转子绕组存在动态匝间短路故障。

关键词：发电机转子匝间短路0 引言近年来，我国电力工业持续快速发展，高参数、大容量发电机机组投产越来越多。

在大型发电机高速旋转状态下，转子绕组将承受较大的离心力和热应力。

由于转子结构复杂、匝间绝缘薄弱，再加上设计、工艺和制造过程中的问题，以及运行中电磁、机械、热力等的综合作用，使得转子绕组发生移动、摩擦、绝缘下降，从而造成匝间短路。

1 发电机转子匝间短路的危害在发电机转子匝间短路初期，故障表现不明显，对发电机的正常运行影响较小，故一般较容易忽视发电机转子匝间短路问题。

当匝间短路严重时将使转子电流显著增大，绕组温度升高，限制了发电机无功功率的输出，有时还会引起机组机组振动加剧，甚至烧坏发电机。

因此发生上述现象时，必须通过试验判断是否发生匝间短路并予以消除，使发电机恢复正常运行。

2 故障经过某电厂发电机额定功率300MW，空载励磁电流824A。

事件发生前，该机组冲转正常，发电机以90%额定机端电压正常启励，起励后机端电压18.1kV，励磁电流815A，较前两次启动时励磁电流增加约100A左右。

同时，发电机#5瓦X方向轴振由22.8μm上升至87μm，#6瓦由34.3μm上升至87μm。

发现异常后，操作员立即断开灭磁开关，#5、#6瓦振动逐步降至起励前正常值。

为验证振动与励磁电流关系，再次以20%初始电压启励，过程中发现发电机振动随着励磁电流的增加而变大，励磁电流在相同机端电压下也较以前大，并且最大值超过额定励磁电流，初步怀疑转子存在匝间短路故障。

3 进一步检查情况事故发生后，对发电机转子在3000转/分情况下进行了交流阻抗测试。

与历年数据趋势图如下：图一 3000转速下交流阻抗历年变化趋势图从图一可见，发电机在3000转/分的转速下转子交流阻抗变化明显，且呈下降趋势。

汽轮发电机转子匝间短路问题检测处理浅析1. 引言1.1 概述汽轮发电机是一种常见的发电设备，其转子是发电机的关键部件之一。

在汽轮发电机运行过程中，常常会出现转子匝间短路问题，这可能会导致设备损坏和事故发生。

对汽轮发电机转子匝间短路问题的检测和处理显得尤为重要。

本文将从汽轮发电机转子匝间短路问题的检测方法、处理方法、预防措施以及其他相关问题的处理等方面进行探讨。

我们将介绍目前常用的转子匝间短路问题的检测方法，包括传统的检测技术和先进的无损检测技术。

然后，我们将讨论匝间短路问题的处理方法，包括维修和更换转子等方面。

接着，我们将探讨一些可行的预防措施，以减少匝间短路问题的发生。

我们还将讨论一些与匝间短路问题相关的其他问题的处理方法，以提高设备运行的安全性和可靠性。

通过对汽轮发电机转子匝间短路问题的检测、处理、预防和其他问题的分析，可以更好地了解该问题的本质，并提出有效的解决方案。

我们也将通过案例分析的方式来深入探讨实际问题的解决过程，为今后类似问题的处理提供借鉴。

2. 正文2.1 汽轮发电机转子匝间短路问题的检测方法1. 绝缘测试：使用绝缘电阻测试仪对转子的匝间绝缘进行检测，确保绝缘电阻符合要求。

2. 高频电压法：通过向匝间施加高频电压，检测匝间是否存在短路问题。

3. 热敏电阻法：利用热敏电阻在电热作用下的电阻变化特性，检测匝间是否存在热点问题。

4. 视觉检查：通过目视检查转子的表面，查找是否有烧焦、变色等异常情况，以判断是否存在匝间短路问题。

5. 开路测试：通过在匝间施加开路信号，观察匝间的响应情况，以判断是否存在短路问题。

以上是常见的汽轮发电机转子匝间短路问题的检测方法，结合多种方法可以更全面地检测转子的匝间状况，确保设备的正常运行和安全性。

2.2 匝间短路问题的处理方法1. 检修法：当发现汽轮发电机转子匝间短路问题时，首先需要进行检修。

检修包括对发电机的内部结构进行检查，确保匝间短路问题的具体位置和程度。

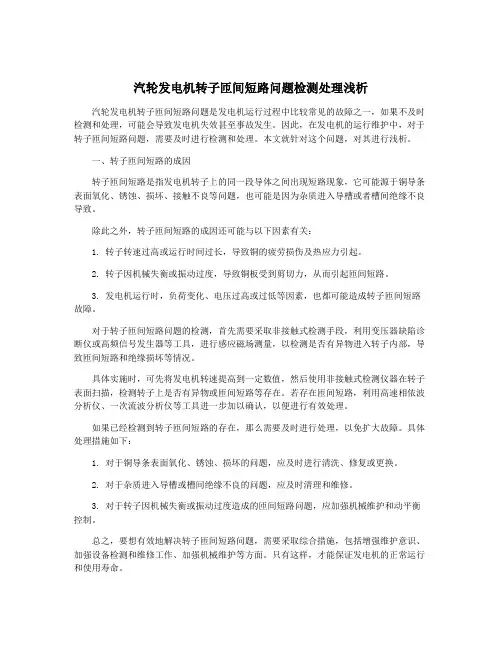

汽轮发电机转子匝间短路问题检测处理浅析汽轮发电机转子匝间短路问题是发电机运行过程中比较常见的故障之一，如果不及时检测和处理，可能会导致发电机失效甚至事故发生。

因此，在发电机的运行维护中，对于转子匝间短路问题，需要及时进行检测和处理。

本文就针对这个问题，对其进行浅析。

一、转子匝间短路的成因转子匝间短路是指发电机转子上的同一段导体之间出现短路现象，它可能源于铜导条表面氧化、锈蚀、损坏、接触不良等问题，也可能是因为杂质进入导槽或者槽间绝缘不良导致。

除此之外，转子匝间短路的成因还可能与以下因素有关：1. 转子转速过高或运行时间过长，导致铜的疲劳损伤及热应力引起。

2. 转子因机械失衡或振动过度，导致铜板受到剪切力，从而引起匝间短路。

3. 发电机运行时，负荷变化、电压过高或过低等因素，也都可能造成转子匝间短路故障。

对于转子匝间短路问题的检测，首先需要采取非接触式检测手段，利用变压器缺陷诊断仪或高频信号发生器等工具，进行感应磁场测量，以检测是否有异物进入转子内部，导致匝间短路和绝缘损坏等情况。

具体实施时，可先将发电机转速提高到一定数值，然后使用非接触式检测仪器在转子表面扫描，检测转子上是否有异物或匝间短路等存在。

若存在匝间短路，利用高速相依波分析仪、一次流波分析仪等工具进一步加以确认，以便进行有效处理。

如果已经检测到转子匝间短路的存在，那么需要及时进行处理，以免扩大故障。

具体处理措施如下：1. 对于铜导条表面氧化、锈蚀、损坏的问题，应及时进行清洗、修复或更换。

2. 对于杂质进入导槽或槽间绝缘不良的问题，应及时清理和维修。

3. 对于转子因机械失衡或振动过度造成的匝间短路问题，应加强机械维护和动平衡控制。

总之，要想有效地解决转子匝间短路问题，需要采取综合措施，包括增强维护意识、加强设备检测和维修工作、加强机械维护等方面。

只有这样，才能保证发电机的正常运行和使用寿命。

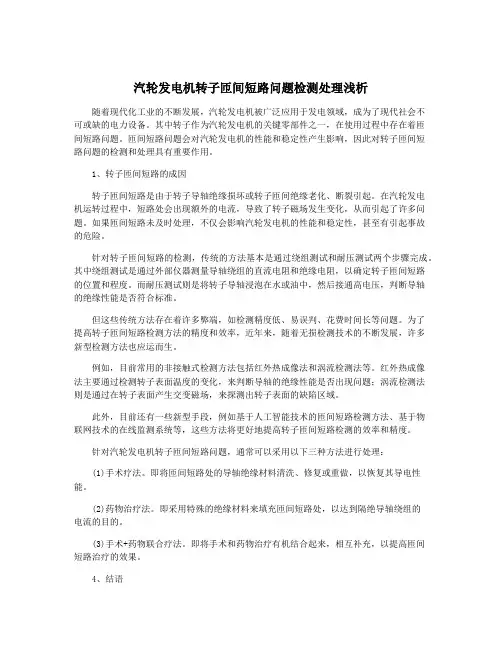

汽轮发电机转子匝间短路问题检测处理浅析随着现代化工业的不断发展，汽轮发电机被广泛应用于发电领域，成为了现代社会不可或缺的电力设备。

其中转子作为汽轮发电机的关键零部件之一，在使用过程中存在着匝间短路问题。

匝间短路问题会对汽轮发电机的性能和稳定性产生影响，因此对转子匝间短路问题的检测和处理具有重要作用。

1、转子匝间短路的成因转子匝间短路是由于转子导轴绝缘损坏或转子匝间绝缘老化、断裂引起。

在汽轮发电机运转过程中，短路处会出现额外的电流，导致了转子磁场发生变化，从而引起了许多问题。

如果匝间短路未及时处理，不仅会影响汽轮发电机的性能和稳定性，甚至有引起事故的危险。

针对转子匝间短路的检测，传统的方法基本是通过绕组测试和耐压测试两个步骤完成。

其中绕组测试是通过外部仪器测量导轴绕组的直流电阻和绝缘电阻，以确定转子匝间短路的位置和程度。

而耐压测试则是将转子导轴浸泡在水或油中，然后接通高电压，判断导轴的绝缘性能是否符合标准。

但这些传统方法存在着许多弊端，如检测精度低、易误判、花费时间长等问题。

为了提高转子匝间短路检测方法的精度和效率，近年来，随着无损检测技术的不断发展，许多新型检测方法也应运而生。

例如，目前常用的非接触式检测方法包括红外热成像法和涡流检测法等。

红外热成像法主要通过检测转子表面温度的变化，来判断导轴的绝缘性能是否出现问题；涡流检测法则是通过在转子表面产生交变磁场，来探测出转子表面的缺陷区域。

此外，目前还有一些新型手段，例如基于人工智能技术的匝间短路检测方法、基于物联网技术的在线监测系统等，这些方法将更好地提高转子匝间短路检测的效率和精度。

针对汽轮发电机转子匝间短路问题，通常可以采用以下三种方法进行处理：(1)手术疗法。

即将匝间短路处的导轴绝缘材料清洗、修复或重做，以恢复其导电性能。

(2)药物治疗法。

即采用特殊的绝缘材料来填充匝间短路处，以达到隔绝导轴绕组的电流的目的。

(3)手术+药物联合疗法。

即将手术和药物治疗有机结合起来，相互补充，以提高匝间短路治疗的效果。

汽轮发电机转子匝间短路问题检测处理浅析汽轮发电机是发电厂中常见的一种发电设备，其转子是发电机的重要部件之一。

在发电机运行过程中，由于各种原因可能导致转子的匝间短路问题，这将影响发电机的正常运行，甚至可能造成设备损坏。

对汽轮发电机转子匝间短路问题的检测和处理非常重要。

一、转子匝间短路问题的原因1. 绝缘老化汽轮发电机转子的绝缘材料随着使用时间的增长会发生老化，绝缘老化会导致绝缘材料的绝缘性能下降，从而引发匝间短路问题。

2. 绕组磁通由于汽轮发电机转子处于磁场中，绕组中可能会产生感应电动势，如果转子绕组的匝间绝缘出现故障，就会产生匝间短路问题。

3. 加工质量汽轮发电机转子的加工质量直接影响其使用性能，如果在加工过程中出现质量问题，就有可能导致匝间短路问题。

1. 绝缘电阻测量绝缘电阻是反映绝缘性能的重要指标，通过对转子绝缘电阻的测量可以初步判断绝缘是否存在故障。

通常情况下，绝缘电阻应该在一个合理的范围内，如果绝缘电阻明显偏低，则可能存在匝间短路问题。

2. 匝间短路测试利用专业的匝间短路测试仪器，对转子的各个匝间进行测试，查看是否存在匝间短路问题。

这种方法可以较为准确地确定匝间短路的具体位置和情况。

3. 绝缘油分析对转子绝缘油进行化验分析，可以了解绝缘油中是否存在异常的金属粉末等物质，从而判断是否存在匝间短路问题。

1. 绝缘修复对于一些轻微的匝间短路问题，可以采取绝缘修复的方法，通过对绝缘材料进行修复或更换，来解决匝间短路问题。

3. 绕组更换如果匝间短路问题比较严重，已经无法通过简单的绝缘修复来解决，就需要考虑更换整个绕组，进行彻底的绝缘处理。

四、结语在汽轮发电机的运行中，转子匝间短路问题是一个常见但又十分严重的问题。

对于汽轮发电机转子匝间短路问题的检测和处理需要引起重视。

只有及时发现问题、采取有效的处理方法，才能保证发电机的正常运行，延长设备的使用寿命，确保电力系统的安全稳定运行。

希望通过本文的介绍，能够对相关人员有所帮助，提高对汽轮发电机转子匝间短路问题的认识和处理能力。

转子绕组匝间短路产生的原因和危害转子绕组匝间短路是旋转机械中常见的故障，在电机和发电机等各种旋转设备中都有发生。

它会引起设备的损坏和停机，给生产和维护带来不好的影响。

本文将介绍转子绕组匝间短路的原因和危害，并提供相应的预防方法。

转子绕组匝间短路的原因转子绕组匝间短路是指绕组两个匝之间发生电路短路，通常发生在转子绕组中。

匝间短路的主要原因有以下几点。

绕组设计不合理转子绕组的设计和制造质量对其运行可靠性有着重要的影响。

如果设计不合理，例如绕组的匝数过分多或过分少，导线过细或过粗，内部绝缘材料或绝缘层厚度不合适等，都会导致匝间短路的发生。

绕组制造过程不当绕组制造的过程也是导致绕组匝间短路的常见原因。

例如，在绕制过程中出现机械损伤或电气损伤，都会导致绕组的匝间短路；如果操作不当，则有可能因触碰、过紧或过热等所引起的局部变形，造成匝间的短路。

外部环境因素转子的运行环境也可能是导致匝间短路的原因。

例如，如果物料堆积在电机和发电机上，会导致绝缘材料潮湿并降低其绝缘性能，从而导致电机受潮；如果转子在环境温度不稳定、气象条件不良等低温或高温情况下工作，就可能导致绕组绝缘材料，从而引起匝间短路的发生。

转子绕组匝间短路的危害匝间短路会对转子的运行造成严重的危害，下面是一些常见的例子。

烧毁绕组匝间短路是造成电机烧坏的重要原因之一。

由于短路拖动附近匝线电流过大，产生大量的电热搏动。

当电热搏动的热量大于绕组绝缘材料的热稳定性，就会形成局部电弧或热穿孔点。

随着不断加剧，致使绕组烧毁。

提高温度另一个重要的危害是匝间短路会导致工作时机器产生发热，增加了设备的温度。

当温度达到一定值时，会影响绕组绝缘材料质量，会堆积在设备上，形成缺陷和裂缝。

降低效率短路还会降低设备的效率，会引起诸如机械振动、振动声、电机出现断轴或抛锚等问题。

甚至在严重的情况下，可能会导致设备无法继续工作，造成产量下降，甚至带来重大的安全事故。

预防转子绕组匝间短路的方法为了预防转子绕组匝间短路的发生，我们需要采取以下措施。

汽轮发电机转子匝间短路问题检测处理浅析汽轮发电机是一种将热能转换成电能的重要设备，其关键部件之一就是转子。

然而，在运行过程中，转子匝间短路的问题有时会出现，给设备的安全稳定运行带来很大的隐患。

本文将对汽轮发电机转子匝间短路问题的检测和处理方法进行浅析。

一、转子匝间短路的原因转子匝间短路是指转子绕组中的两个匝之间在短路的状态下工作。

造成此问题的原因主要有以下几个方面：1.电气绝缘老化或破损由于长期运行和老化，转子绕组中的绝缘材料会出现老化或破损现象，导致绝缘性能下降。

2.转子振动或冲击在汽轮发电机运行过程中，由于机械振动或冲击力等因素，转子多次受到机械性负荷，在振动过程中，导致部分绝缘材料发生破裂、脱落等现象，进而导致绕组匝间短路。

3.环境影响工作环境的影响也是转子匝间短路的原因之一。

比如在潮湿环境下，转子内部可能出现霉菌、锈蚀等现象，影响转子匝间的电气绝缘性能。

二、检测方法1.直流电阻检测法直流电阻检测法是目前应用最广泛的一种转子匝间短路检测方法。

该方法利用直流电信号在绕组内部传递时遇到匝间短路时的电流反应，通过测量绕组内部的直流电阻值大小来判断匝间短路的位置和严重程度。

交流阻抗检测法是通过测量转子绕组内部的交流阻抗值大小，来判断匝间短路的位置和严重程度。

该方法与直流电阻检测方法相比，具有非破坏性、高灵敏度、高精度等优点。

三、处理方法一旦发现转子匝间短路问题，应立即采取相应的处理措施，避免问题扩大，影响设备正常运行。

具体处理措施如下：1.更换绝缘材料如果是因为绝缘材料老化或破损导致转子匝间短路，应立即更换新的绝缘材料，确保其电气绝缘性能合格。

2.进行绕组焊接在短路位置周围进行绕组焊接，将相应的绕组匝数接到一起，使其不再相互短路，保证转子稳定运行。

3.修复转子如果转子发生较重的短路，需要对其进行修复。

首先需要对短路位置进行清洗，然后进行绝缘材料涂覆、覆盖等操作，使其恢复正常使用状态。

修复时必须保证设备安全，并严格按照操作规程进行，确保操作顺利进行。

发电机转子匝间短路故障分析及处理方法发电机转子匝间短路故障分析及处理方法【摘要】转子绕组发生匝间短路，严重者将影响发电机的安全运行。

因此，必须通过试验找出短路点，并予以消除，使发电机恢复正常运行。

本文以我厂的#2发电机匝间短路故障为例，综合应用多种方法，分析和判定了绕组存在的匝间短路故障。

【关键词】发电机；转子；匝间短路；分析；处理一、发电机转子匝间短路的危害﹑原因及分类当转子绕组发生匝间短路时，严重者将使转子电流增大﹑绕组温度升高﹑限制发电机的无功功率；有时还会引起机组的震动值增加，甚至被迫停机。

因此当发生上述现象时，必须通过试验找出匝间的短路点，并予以消除，使发电机恢复正常运行。

发电机转子绕组产生匝间短路故障的原因很多，归纳起来大致有：1.结构设计不合理。

如匝间采用衬垫绝缘时，端部铜线侧面裸露，当运行中积灰和着落油垢后，会造成匝间短路。

2.制造工艺不良，如在转子绕组下线、整形等工艺过程中，损伤了匝间绝缘；或绝缘材料中存在有金属性硬粒，刺穿了匝间绝缘造成匝间短路。

（如铜线有硬块，毛刺都会损伤匝间绝缘。

）3.运行中在电、热和机械等综合应力作用下，绕组产生残余变形﹑位移，致使匝间绝缘断裂﹑磨损﹑脱落或由于赃污等，造成匝间短路。

4.运行年久，绝缘老化，也会造成匝间短路。

转子绕组的匝间短路，按其短路的稳定性，可分为稳定和不稳定两种。

所谓稳定的匝间短路是指这种短路与转子的转速和温度等均无关。

而不稳定的匝间短路，则与转子的转速和温度等有关，也即在高转速、低转速、高温或低温时才发生短路，或者在转速和温度同时作用下，才能出现短路。

二、匝间短路故障的最初发现在1997年，我厂#2发电机大修时，按规程规定，进行了转子规定项目的试验。

1.现行试验标准和规程规定，发电机在交接或大修时都应对转子绕组的直流电阻进进行测量。

用双桥法测得转子直流电阻Rdc= 0.3408Ω(注：已换算到20°C,以后的数值无特殊说明，均为已换算后的)，和历史数据相比，降低了0.23% 。

电机匝间短路的原因
（1）由于机械磨合，轴承腔内的渣、异物混入电机，造成端子与电枢中间绝缘片的破裂和变形，使端子与电枢接触，造成短路。

（2）由于电机端子的设计不合理，造成两个端子之间的接触，而不是绝缘支撑，导致短路。

（3）由于电机结构设计不能得到充分保护，端子受到可能的物理损坏，比如冷焊、烫焊等，使端子与电枢的绝缘破坏，引起短路。

2、安装方法原因：
（1）安装方法不当，端子安装紧固螺钉太过松动，端子之间发生短路。

（2）滑环或导线未固定，则可能接触端子造成短路。

（3）端子安装后，未按规定的角度安装，而使端子不受保护，被腐蚀，或者两个端子之间的绝缘胶粘太多，使端子之间发生短路。

二、电机匝间短路应对措施
1、首先，应按标准要求安装电机，注意端子的距离，紧固螺钉紧固合适，以确保电机正确接通电源；
2、在安装电机时，应注意管道的布线，以确保电机运行时不会发生匝间短路；
3、在安装完成后，应对电机端子进行检查，以确保电机的端子已经紧固，以防止电机的端子发生短路；
4、对电机加工前后，应对电机端子进行清理，以保证端子的良好绝缘；
5、在安装完成后，应进行良好的测试，以确保电机的运行良好；
6、一旦发现短路故障，应及时维修更换，以确保电机的正常运行。

发电机转子匝间短路的原因分析及预防措施的探讨[摘要]沙角A电厂#4发电机转子在开机时或有强励电流时，轴振较大；而在正常运行时（转子达到3000r/min）各项电气参数均属正常。

本次发电机大修时，发现转子存在不稳定匝间短路现象。

用极电压平衡以及匝间电压分布等多种方法查找出短路点，经返厂处理后并提出了相应的预防措施。

【关键词】汽轮发电机；匝间短路；原因分析；预防措施一、概况沙角A电厂#4发电机（以下简称A4发电机）QFN-300-2是上海发电机厂引进美国西屋公司技术生产的全氢冷汽轮发电机，于2012年12月1日进行第五次大修。

A4发电机在正常运行时，各项电气参数和机械参数均检测正常。

只是在开机时或有强励电流时，轴振较大。

12月13日抽出转子后，通过两级电压平衡、匝间电压分布以及RSO等试验方法测试，发现转子有不稳定匝间短路现象：转子在做二极平衡时在固定的一个角度（设此时为0度）有9V的差异，随着转动而缩小，180度时消失，至0度时又达到差异9V左右，具体数据见下图（试验数据来源于沙角A电厂高试班）。

同时RSO波形法也证实二极不吻合。

经工作人员检查，转子护环下也有少量铜粉出现，且汽端多级风扇内比励端护环内多，不稳定匝间短路点发生在励端的可能性较大。

二、短路原因分析2.1判断依据判断转子是否为匝间短路通常用两极电压平衡、匝间电压分布以及RSO等试验方法。

转子发生匝间短路时，由于短路点的存在，会改变短路线圈的阻抗以及电容的分布，给转子通入交流电流时，转子线圈的两极间或匝间的电压分布的会明显不平衡。

2.2短路故障点的初步确定根据此判断原理，测得交流下转子线圈的电压分布并绘制曲线图（试验数据来源于中试所）如下：据上图可知大部分线圈上的电压上级与下级基本相同，只有在#4、#6和#7线圈的电压出现了突然降低趋势，且差值为2V—4V，因此推断故障应发生在#4、#6和7#线圈。

24日拆除励端端部护环以及绝缘件后，发现#6、#7线圈之间的扇形绝缘板有电击现象，并且表面有少量铜粉。
