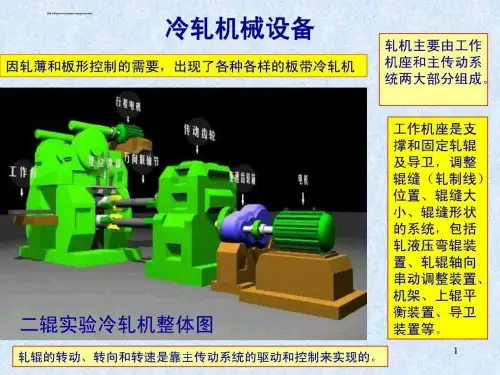

冷轧机械设备ppt

❖ 轧件端部在轧制中温度氧化铁皮对摩擦影响:端部温度温 降快,温度低使摩擦系数增大,其他部分温度较高摩擦系数小.
❖ 氧化铁皮在咬入时端部与轧辊冲击易脱落,露出金属表面使 摩擦系数增大,而其他部分摩擦系数较低.
二者作用的结果使 kx项数值较小
αy =kx*α=(1.5—1.7)α 实际生产中端部咬入出现打滑现象不能建立稳定轧制
Δh/2
式中 R ---- 轧辊半径。
h R RCos
2
h D(1 COS )
cos 1 h D
sin ＝1 h
2 2R
sin
22
h
R
上式在 100 150 适用
α
A B
D C
Δb/2
变形区任意断面高度hx
hx hx h D(1 co形的表示方法
❖ 变形程度的意义
矩形件变形前后的尺寸
1)轧制时绝对变形量（压下，延伸，宽展）表示
❖ 绝对压下量：Δh＝H－h ❖ 绝对延伸量：Δl＝l －L ❖ 绝对宽展量：Δb＝b －B
❖ 式中 h ，H —— 轧件轧后、轧前高度； l，L—— 轧件轧后、轧前长度；
b，B—— 轧件轧后、轧前宽度；
2 1
)
E1
E1
2
2q
1- E
2 2
2
西奇柯可公式
轧制过程的三阶段
一 咬入阶段
1 咬入阶段：轧件前端与轧辊接触的瞬间起到前 端达到变形区的出口断面（轧辊中心连线）称为咬入 阶段。
2 特点：
（1）轧件的前端在变形区有三个自由端（面），仅后 面有不参与变形的外端（或称刚端） （2）变形区的长度由零连续地增加到最大值。 （3）变形区内的合力作用点、力矩皆不断的变化。 （4）轧件对轧辊的压力由零值逐渐增加到该轧制条件 下的最大值。 （5）变形区内各断面的应力状态不断变化。

多辊轧机优点
• （1）小直径工作辊； • （2）工作辊硬度高、换辊方便，可生产
高品质带钢； • （3）轧薄能力强； • （4）轧机牌坊刚性大，板形控制手段多，
且采用大张力轧制，板形较好； • （5）设备投资不大。
轧机类型
• DMS二十辊森吉米尔轧机（C为二十辊
辊系配置图）
二中间 工作辊
后支撑
一中间
平整机 平整机
修磨磨光线
剪切线罩式炉谢谢聆!3、横切• 当产品以切板状态交货时，带钢要在横 切机组上剪板，一般的横切机组为连续 剪切机组。机组上配置开卷机、圆盘剪、 矫直机、打印装置、垫纸装置、定尺剪、 垛板台等设备，可多功能连续作业。
• 平板板形要求较高，故横切有矫直机
4、拉矫
• 张力拉伸和矫直机矫直 • TLL机组通过拉应力和弯曲应力使带钢
冷轧不锈钢卷成品 coil strips
（一）退火酸洗
• 1、退火
• 不锈钢板带的退火目的：为了使不锈钢 材获得最佳的使用性能或为不锈钢材用 户进行不锈钢冷、热加工创造必要的条 件，不锈钢材在出厂前需进行热处理。 热处理分为退火、正火、淬火、回火等 方式。 我们统称为退火。
• 不同类型的不锈钢，热轧和冷轧后的组 织是不同的，因此退火目的和使用的设 备也不同。 各钢种退火目的
• （1）酸洗前预处理：
• 热轧卷：抛丸、破鳞、盐浴+Na2SO4电解 （Ni系）或H2SO4电解（Cr系）
• 冷轧卷：Na2SO4电解
• （2）酸洗：
• 热轧卷：HNO3+HF（混酸） • 冷轧卷：HNO3（电解）、 HNO3 +HF、
HNO3
（二）轧机、修磨、磨辊
• 1、轧机
• 轧制不锈钢这样高硬度或冷加工硬化倾 向大的材料，而且轧制要达到高效率、 高精度，必须用刚性大的轧机。

（2）四棱锥卷取机：
用于20辊1180轧机。它由四个扇形块、四棱锥（α=7045） 及胀缩液压缸构成。液压油由左端旳旋转接头进入液压缸 使胀缩液压缸右移，同步使棱锥轴右移；锥轴上旳四个斜 面将扇形板沿径向顶开。而棱锥轴左移则实现卷筒收缩。 在卷筒表面安有钳口，以固定带钢头部。
31
(2)轧辊旳预热
从换辊后开始轧制到热凸度稳定前，轧制板形旳质量是不稳定旳。 所以，在轧制前预先给个设想旳热凸度，进行轧辊预热。有旳仅以
14
最终一架工作辊进行预热，但也有全部机架上旳轧辊都进行预热旳。加热 有用蒸汽、煤气、电加热器和热风循环加热等措施，能够离线， 也能够在线进行。
(3)轧辊轴承座旳更换 在轧制过程中，轴承烧伤旳原因有润滑不良、润滑部分混进杂物、轴 承寿命、轧机旳水平度不好及压下率太大等，但最多旳是往轧辊装卸时碰 伤和因为轴承旳内圈与辊轴外面旳配
冷轧辊直径愈大，要求硬化层愈深，对钢旳淬透性要求也愈高。
冷 轧 辊 用 钢 均 为 高 碳 合 金 钢 ， 主 要 钢 号 有 9 Cr、9Cr2、9Cr2W、 9Cr2Mo。
11
轧件对冷轧工作辊巨大旳轧制压力，大部分传递到支撑辊上。 支撑辊既要能承受很大旳弯曲应力，还要具有很大旳刚性来限制 工作辊旳弹性变形，以确保钢板厚度均匀。
时支承辊从动时，过平衡力Q所应满足旳条件：
Q (GD2 )1 dn (N )
19.1D1 dt
25
这里所说旳工作辊过平衡力Q与前面所说旳工作辊 旳平衡力Q1是有差别旳；过平衡力Q是总平衡力Q1 旳一部分。
总旳平衡力Q1=（1.2~1.4）G，其方向与被平衡件 旳重力方向相反，实际旳Q是工作辊经过平衡机构 作用旳平衡力Q1（向上）除去工作辊及其轴承、轴 承座旳重量旳剩余平衡力，这个剩余量必须满足不 打滑条件旳要求值。假如满足不了，则必须增长其 大小，直到满足打滑条件为止。

详细描述
在带钢冷轧前，需要对原料进行严格的选择和检验，包括检查原料的化学成分 、机械性能、表面质量等。这些参数需要符合生产工艺的要求，以确保冷轧过 程的顺利进行和最终产品的质量。
酸洗工艺
总结词
酸洗工艺是带钢冷轧前的重要准备步骤，其主要目的是去除带钢表面的氧化物和 其他杂质，为后续的冷轧过程提供良好的基础。
03
建立产品质量追溯体系，对不合格品进行追溯分析，找出原因
并采取措施防止再次发生。
06
带钢冷轧生产的发展趋势与挑战
高效化与节能化
高效化
随着市场竞争的加剧，带钢冷轧生产 需要不断提高生产效率，降低生产成 本，以满足客户的需求。
节能化
随着环保意识的提高，带钢冷轧生产 需要采用更加节能的技术和设备，降 低能耗和排放，实现绿色生产。
详细描述
酸洗工艺通常包括浸泡、涂刷、电解等步骤，使用酸性溶液如硫酸、盐酸等来去 除带钢表面的氧化物和其他杂质。在酸洗过程中，需要控制酸洗液的浓度、温度 、酸洗时间和方式等参数，以确保酸洗效果良好且不损伤带钢表面。
轧辊准备
总结词
轧辊准备是带钢冷轧前的重要环节，其目的是确保轧辊的表 面质量和硬度符合生产工艺要求，从而保证冷轧过程的稳定 性和产品质量。
在线检测
采用在线检测设备对生产 过程中的带钢进行实时检 测，确保质量稳定。
过程控制
通过自动化控制系统对生 产过程进行监控，及时调 整参数，保证质量。
产品质量的检测与控制
成品检验
01
对成品进行质量检验，确保符合标准。
不合格品处理
02
对不合格品进行分类处理，可修复的进行修复，不可修复的进
行报废。
质量追溯
矫直是精整工艺中的重要 环节，其目的是消除带钢 在冷轧过程中产生的弯曲 和翘曲等变形，使带钢具 有良好的平面度。矫直的 方法包括拉伸矫直、压缩 矫直和弯曲矫直等。
