过程设备设计第二章【压力容器应力分析】2.2【厚壁圆筒应力分析】

工程上一般将设计压力在10≤p≤100MPa之间的压力容器称为高压容器，而将100MPa压力以上的称为超高压容器。

高压容器不但压力高，而且同时伴有高温，例如合成氨就是在15～32MPa压力和500℃高温下进行合成反应。

一般来说，高压和超高压容器的径比K > 1.2，称此类容器为“厚壁容器”。

本章讨论的对象，是厚壁圆筒型容器。

承受压力载荷或者温差载荷的厚壁圆筒容器，其上任意点的应力，是三向应力状态。

即存在经向应力（又称轴向应力）、周向应力和径向应力。

针对厚壁筒的应力求解，将在平衡方程、几何方程、物理方程三个方面进行分析。

2.2.1 弹性应力－压力载荷引起的弹性应力（1）轴向(经向)应力ϭz222200002200002220()1i z i i i i i i i z i iP P FP P p R p R F R R p R p R p p KR K R R K R σππππσ−=−=⋅−⋅=−−−⋅===−−径比(2) 周向应力ϭ和径向应力ϭrθ三对截面：一对圆柱面，相距dr一对纵截面，相差dθ一对横截面，长度为1Ϭz作用在横截面上Ϭr作用在圆柱面上Ϭθ作用在纵截面上平衡方程（沿径向列平衡方程）()()112sin 102r r r d d r dr d rd dr θθσσθσθσ++⋅−⋅−⋅=sin 22d d θθ≈略去高阶无穷小，并使得到平衡方程r r d r drθσσσ−=几何方程()r w dw wdwdr drε+−==径向应变周向应变()r w d rd wrd r θθθεθ+−==上述表达式是Lame 在1833年推得的，又称为Lame 公式。

当仅有内压时，p o =0，有()222222211111112i o i o r z i z r p R K r p R K r p K θθσσσσσσ⎧⎛⎞=⋅−⎪⎜⎟−⎝⎠⎪⎪⎛⎞⎪=⋅+⎜⎟⎪−⎝⎠⎨⎪⎛⎞=⋅⎪⎜⎟−⎝⎠⎪⎪=+⎪⎩246810010********σθ R i / σθ R oK可见，当K 越大时，应力的分布就越不均匀。

《过程设备设计基础》教案2—压力容器应力分析课程名称：过程设备设计基础专业：过程装备与控制工程任课教师：第2章 压力容器应力分析§2-1 回转薄壳应力分析一、回转薄壳的概念薄壳：（t/R ）≤0.1 R----中间面曲率半径 薄壁圆筒：（D 0/D i ）max ≤1.1~1.2 二、薄壁圆筒的应力图2-1、图2-2 材料力学的“截面法”三、回转薄壳的无力矩理论1、回转薄壳的几何要素（1）回转曲面、回转壳体、中间面、壳体厚度 * 对于薄壳，可用中间面表示壳体的几何特性。

tpD td pR tpD Dt D p i 22sin 24422====⨯⎰θπθϕϕσσαασπσπ（2）母线、经线、法线、纬线、平行圆（3）第一曲率半径R1、第二曲率半径R2、平行圆半径r（4）周向坐标和经向坐标2、无力矩理论和有力矩理论（1）轴对称问题轴对称几何形状----回转壳体载荷----气压或液压应力和变形----对称于回转轴（2）无力矩理论和有力矩理论a、外力（载荷）----主要指沿壳体表面连续分布的、垂直于壳体表面的压力，如气压、液压等。

P Z= P Z（φ）b、内力薄膜内力----Nφ、Nθ（沿壳体厚度均匀分布）弯曲内力---- Qφ、Mφ、Mθ（沿壳体厚度非均匀分布）c、无力矩理论和有力矩理论有力矩理论（弯曲理论）----考虑上述全部内力无力矩理论（薄膜理论）----略去弯曲内力，只考虑薄膜内力●在壳体很薄，形状和载荷连续的情况下，弯曲应力和薄膜应力相比很小，可以忽略，即可采用无力矩理论。

●无力矩理论是一种近似理论，采用无力矩理论可是壳地应力分析大为简化，薄壁容器的应力分析和计算均以无力矩理论为基础。

在无力矩状态下，应力沿厚度均匀分布，壳体材料强度可以得到合理的利用，是最理想的应力状态。

（3）无力矩理论的基本方程a、无力矩理论的基本假设小位移假设----壳体受载后，壳体中各点的位移远小于壁厚。

考虑变形后的平衡状态时壳用变形前的尺寸代替变形后的尺寸直法线假设----变形前垂直于中面的直线变形后仍为直线，且垂直于变形后的中面。

05_压力容器应力分析_厚壁圆筒弹性应力分析压力容器是广泛应用于石油、化工、冶金、医药等行业的重要设备，用于存储和运输气体或液体。

在使用过程中，由于内外压差的存在，压力容器的壁会产生应力，如果超过了材料的极限承载能力，就会发生破裂事故。

因此，对压力容器的应力分析非常重要，通过分析容器内壁的应力分布情况，可以判断容器的安全性能，从而采取相应的措施保证其安全运行。

厚壁圆筒作为一种常见的压力容器结构，其应力分析是非常有代表性的。

在进行弹性应力分析时，首先需要确定内压力和外压力的大小。

通常情况下，我们假设容器的内部和外部都是完全承受压力的，即容器内部压力和外部压力均匀分布。

其次，我们需要了解容器的内径、外径、壁厚等几何参数，以及容器所使用的材料的弹性模量和泊松比等弹性性质参数。

在厚壁圆筒的弹性应力分析中，一般采用极限状态设计方法进行计算。

首先，可以根据容器内外压力差的大小，计算容器内部的径向应力和环向应力，这两个应力分量是产生破裂的主要因素。

然后，通过应力的叠加原理，将径向应力和环向应力合成为合成应力，进一步计算合成应力与容器材料的屈服强度之间的比值，根据这个比值可以评估容器的安全性能。

在实际应用中，为了保证压力容器的安全性能，通常会将容器的设计和制造有一定的安全裕量。

在计算容器的弹性应力时，需要将其与容器材料的屈服强度进行比较，以确保应力值处于安全范围内。

如果计算得到的应力值超过了材料的屈服强度，就需要重新设计容器的结构或者更换更高强度的材料，以满足安全性能的要求。

总之，压力容器的应力分析是确保容器安全运行的重要手段之一、通过对容器内壁的应力分布进行分析，可以评估容器的安全性能，并采取相应的措施保证其安全运行。

在进行压力容器的设计和制造过程中，应该遵循相应的规范和标准，确保容器的结构和材料能够承受内外压力的作用，从而保证容器在工作过程中不会发生破裂事故，保障工业生产和人身安全。

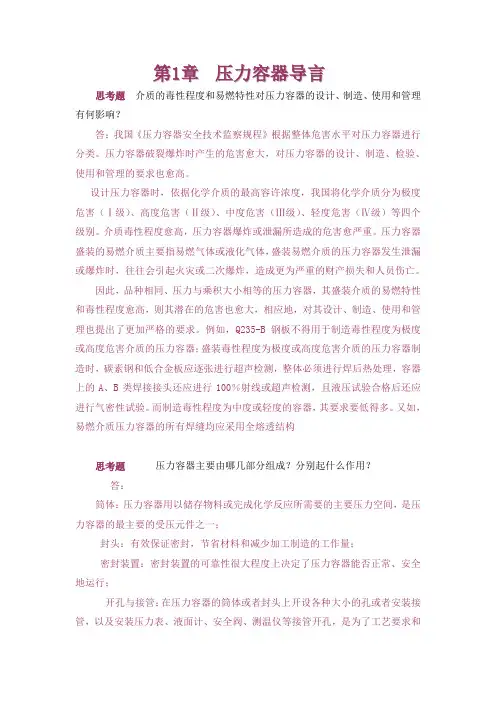

第1章压力容器导言思考题介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答：我国《压力容器安全技术监察规程》根据整体危害水平对压力容器进行分类。

压力容器破裂爆炸时产生的危害愈大，对压力容器的设计、制造、检验、使用和管理的要求也愈高。

设计压力容器时，依据化学介质的最高容许浓度，我国将化学介质分为极度危害（Ⅰ级）、高度危害（Ⅱ级）、中度危害（Ⅲ级）、轻度危害（Ⅳ级）等四个级别。

介质毒性程度愈高，压力容器爆炸或泄漏所造成的危害愈严重。

压力容器盛装的易燃介质主要指易燃气体或液化气体，盛装易燃介质的压力容器发生泄漏或爆炸时，往往会引起火灾或二次爆炸，造成更为严重的财产损失和人员伤亡。

因此，品种相同、压力与乘积大小相等的压力容器，其盛装介质的易燃特性和毒性程度愈高，则其潜在的危害也愈大，相应地，对其设计、制造、使用和管理也提出了更加严格的要求。

例如，Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的压力容器制造时，碳素钢和低合金板应逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100％射线或超声检测，且液压试验合格后还应进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

又如，易燃介质压力容器的所有焊缝均应采用全熔透结构思考题压力容器主要由哪几部分组成？分别起什么作用？答：筒体：压力容器用以储存物料或完成化学反应所需要的主要压力空间，是压力容器的最主要的受压元件之一；封头：有效保证密封，节省材料和减少加工制造的工作量；密封装置：密封装置的可靠性很大程度上决定了压力容器能否正常、安全地运行；开孔与接管：在压力容器的筒体或者封头上开设各种大小的孔或者安装接管，以及安装压力表、液面计、安全阀、测温仪等接管开孔，是为了工艺要求和检修的需要。

支座：压力容器靠支座支承并固定在基础上。

安全附件：保证压力容器的安全使用和工艺过程的正常进行。
