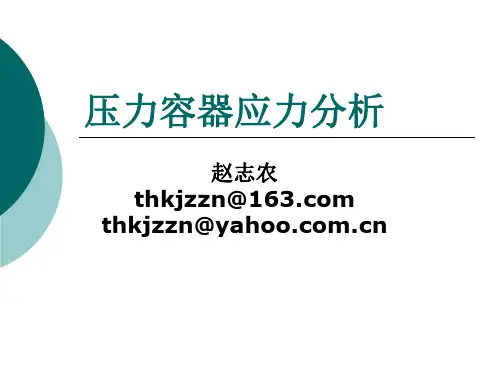

压力容器应力分析3(1)

压力容器应力分析报告引言压力容器是一种用于储存或者输送气体、液体等介质的设备。

由于容器内的介质压力较高，容器本身需要能够承受这种压力而不发生破裂。

因此，对压力容器进行应力分析是非常重要的，它可以帮助我们判断容器的安全性并提供设计和改进的依据。

本报告旨在对压力容器进行应力分析，以评估其在工作条件下的应力分布情况，并根据分析结果提出相应的建议和改进措施。

1. 压力容器的工作原理和结构在进行应力分析之前，我们首先需要了解压力容器的工作原理和结构。

1.1 工作原理压力容器通过在容器内部创建高压环境来储存或者输送介质。

这种高压状态可以通过液体或气体的压力产生，也可以通过外部作用力施加于容器上。

容器的结构需要能够承受内部或外部压力的作用而不发生破裂。

1.2 结构压力容器通常由壳体、端盖、法兰、密封件等部分组成。

壳体是容器的主要结构部分，可以是圆柱形、球形或者其他形状。

端盖用于封闭壳体的两个端口，而法兰则用于连接不同部分的容器或其他设备。

密封件的选择和设计对于保证容器的密封性和安全性至关重要。

2. 压力容器应力分析方法在进行压力容器应力分析时，我们可以采用不同的方法和工具。

下面将介绍两种常用的应力分析方法。

2.1 解析方法解析方法是一种基于数学模型和理论计算的应力分析方法。

通过建立压力容器的几何模型和材料性质等参数，可以使用解析方程和公式计算容器内部和外部的应力分布情况。

这种方法适用于简单结构和边界条件的容器，具有计算简单、速度快的优点。

2.2 有限元方法有限元方法是一种基于数值计算的应力分析方法。

它将复杂的压力容器分割成有限个小单元，通过求解每个小单元的应力状态，再将它们组合起来得到整个容器的应力分布。

有限元方法可以考虑更多的几何和材料非线性，适用于复杂结构和边界条件的容器，具有更高的精度和可靠性。

3. 压力容器应力分析结果和讨论在进行压力容器应力分析后，我们得到了容器内部和外部的应力分布情况。

根据具体的分析方法和参数，以下是一些可能的结果和讨论。

《过程设备设计基础》教案2—压力容器应力分析课程名称：过程设备设计基础专业：过程装备与控制工程任课教师：第2章 压力容器应力分析§2-1 回转薄壳应力分析一、回转薄壳的概念薄壳：（t/R ）≤0.1 R----中间面曲率半径 薄壁圆筒：（D 0/D i ）max ≤1.1~1.2 二、薄壁圆筒的应力图2-1、图2-2 材料力学的“截面法”三、回转薄壳的无力矩理论1、回转薄壳的几何要素（1）回转曲面、回转壳体、中间面、壳体厚度 * 对于薄壳，可用中间面表示壳体的几何特性。

tpD td pR tpD Dt D p i 22sin 24422====⨯⎰θπθϕϕσσαασπσπ（2）母线、经线、法线、纬线、平行圆（3）第一曲率半径R1、第二曲率半径R2、平行圆半径r（4）周向坐标和经向坐标2、无力矩理论和有力矩理论（1）轴对称问题轴对称几何形状----回转壳体载荷----气压或液压应力和变形----对称于回转轴（2）无力矩理论和有力矩理论a、外力（载荷）----主要指沿壳体表面连续分布的、垂直于壳体表面的压力，如气压、液压等。

P Z= P Z（φ）b、内力薄膜内力----Nφ、Nθ（沿壳体厚度均匀分布）弯曲内力---- Qφ、Mφ、Mθ（沿壳体厚度非均匀分布）c、无力矩理论和有力矩理论有力矩理论（弯曲理论）----考虑上述全部内力无力矩理论（薄膜理论）----略去弯曲内力，只考虑薄膜内力●在壳体很薄，形状和载荷连续的情况下，弯曲应力和薄膜应力相比很小，可以忽略，即可采用无力矩理论。

●无力矩理论是一种近似理论，采用无力矩理论可是壳地应力分析大为简化，薄壁容器的应力分析和计算均以无力矩理论为基础。

在无力矩状态下，应力沿厚度均匀分布，壳体材料强度可以得到合理的利用，是最理想的应力状态。

（3）无力矩理论的基本方程a、无力矩理论的基本假设小位移假设----壳体受载后，壳体中各点的位移远小于壁厚。

考虑变形后的平衡状态时壳用变形前的尺寸代替变形后的尺寸直法线假设----变形前垂直于中面的直线变形后仍为直线，且垂直于变形后的中面。

压力容器设计中的应力分析与优化摘要：压力容器作为储存和运输压力物质的设备，在工业生产中扮演着重要角色。

由于其特殊性和复杂工作环境，容器壁面常受高压力和负荷作用，容易出现应力集中和应力腐蚀等问题，从而导致容器失效和严重事故的发生。

为确保压力容器的安全性和可靠性，应力分析与优化成为关键的设计环节。

本文探讨了压力容器设计中的应力分析方法，包括有限元法、解析法和试验方法，并提出了相应的优化策略，包括材料选择、结构设计、加强筋设计和压力分布均衡等方面。

强调了数值仿真与实验验证在优化策略中的重要性，通过综合运用这些方法，可以有效提高压力容器的性能和可靠性，确保其在各种复杂工况下安全运行。

关键字：压力容器，应力分析，优化策略，有限元法，解析法一、引言随着工业技术的不断发展和应用的不断扩大，压力容器作为一种重要的储存和运输压力物质的设备，在各行各业都扮演着不可或缺的角色。

由于压力容器的特殊性和工作环境的复杂性，容器壁面常常受到高压力和负荷的作用，导致应力集中和应力腐蚀等问题。

这些问题会导致容器的失效，从而引发严重的事故，对人员和环境安全造成严重威胁。

二、应力分析方法在压力容器设计中，应力分析是评估容器壁面应力分布和变形情况的关键步骤。

准确的应力分析可以揭示潜在的应力集中区域，为后续优化设计提供依据。

在应力分析中，常见的方法包括有限元法、解析法和试验方法。

2.1 有限元法：有限元法是目前最为广泛应用的应力分析方法。

它将复杂的容器结构离散为有限个简单单元，通过数值模拟的方式求解得出容器的应力分布。

有限元法能够考虑材料的非线性特性、几何的非线性变形以及复杂的边界条件，适用于各种复杂结构的压力容器。

在有限元分析中，需要建立容器的几何模型，将其划分为有限元网格。

根据材料特性、加载条件和边界条件，设定模拟参数。

通过迭代计算，求解得到容器内部应力和变形的数值结果。

有限元法具有高精度和较好的灵活性，可以在设计过程中快速验证多种设计方案的性能，是压力容器设计中不可或缺的分析手段。

压力容器应力分析标准压力容器是一种用于承受内部压力的设备，通常用于储存或加工气体、液体或蒸汽。

在设计和制造压力容器时，应力分析是至关重要的步骤。

应力分析可以帮助工程师确定材料的合适性，以及在使用过程中可能出现的应力集中区域，从而确保压力容器的安全运行。

首先，压力容器应力分析需要遵循一定的标准和规范。

国际上广泛应用的压力容器设计规范包括ASME（美国机械工程师协会）的《压力容器规范》和欧洲的PED（压力设备指令）。

这些规范详细规定了压力容器的设计、制造、检验和使用要求，其中包括应力分析的相关内容。

在进行应力分析时，工程师需要考虑压力容器在运行过程中可能受到的各种载荷，包括内压、外压、温度载荷、地震载荷等。

针对这些载荷，工程师需要进行应力分析，计算压力容器的应力分布情况，以及应力集中的位置和程度。

通过应力分析，工程师可以评估材料的强度是否足够，以及是否需要采取一些措施来减轻应力集中的影响。

此外，应力分析还需要考虑压力容器的几何形状、焊接接头、支撑结构等因素。

这些因素都会对应力分布产生影响，因此在进行应力分析时需要全面考虑。

在实际工程中，工程师通常会利用有限元分析等计算工具来进行应力分析。

有限元分析是一种数值计算方法，可以对复杂结构的应力分布进行精确计算。

通过有限元分析，工程师可以得到压力容器各个部位的应力情况，从而指导后续的设计和制造工作。

总的来说，压力容器应力分析是压力容器设计和制造过程中不可或缺的一部分。

遵循相应的标准和规范，全面考虑各种载荷和因素，并利用适当的计算工具进行应力分析，可以确保压力容器的安全可靠运行。

在未来的工作中，我们需要不断改进应力分析的方法和技术，以适应不断发展的压力容器应用需求。

压力容器应力分析及其设计引言压力容器是一种用于储存或运输压力流体或气体的设备，广泛应用于化工、石油、制药等领域。

由于其工作环境的特殊性，压力容器的设计和应力分析至关重要，直接关系到设备的安全性和稳定性。

本文将介绍压力容器应力分析的基本概念和方法，并探讨压力容器设计的一些考虑因素。

压力容器应力分析在压力容器的设计和使用过程中，应力分析是非常重要的一步。

应力分析的目的是确定容器的强度和稳定性，以确保其在工作压力范围内能够安全可靠地运行。

1. 基本概念在压力容器中，由于内、外侧的压力差异，容器壁面会受到应力的作用。

应力是物体内部原子或分子间相互作用的结果，它可以表现为拉伸、压缩、剪切等形式。

常见的应力包括轴向应力、周向应力和切向应力。

轴向应力是指沿着容器轴线方向的应力，周向应力是指沿着容器周向的应力，切向应力是指垂直于容器壁面的应力。

2. 应力分析方法压力容器的应力分析可以采用数值模拟方法或者经验公式计算。

数值模拟方法通常基于有限元分析（Finite Element Analysis，简称FEA），通过划分网格、建立数学模型并求解，得到各个位置的应力值。

经验公式计算相对简便，适用于一些简单几何形状的压力容器。

常用的经验公式有ASME VIII-1标准中的公式和欧洲标准EN 13445中的公式等。

无论采用数值模拟方法还是经验公式计算，都需要考虑容器的材料特性、内外压力、温度、容器几何形状等因素。

3. 应力分析结果的评估进行应力分析后，需要对分析结果进行评估。

常见的评估指标有应力强度安全系数、应力集中系数、损伤累积等。

应力强度安全系数是指容器的实际应力值与允许应力值之间的比值。

一般要求安全系数大于1，以确保容器在额定工作条件下不会发生破坏。

应力集中系数用于评估容器上的应力集中程度。

过高的应力集中系数可能导致局部破坏和疲劳寿命的降低。

损伤累积是指容器在循环荷载作用下承受的损伤累计量。

如果损伤累积超过一定限制，容器可能发生疲劳破坏。
