1. 需求分析，明确设计目标、性能要求和接口规范。

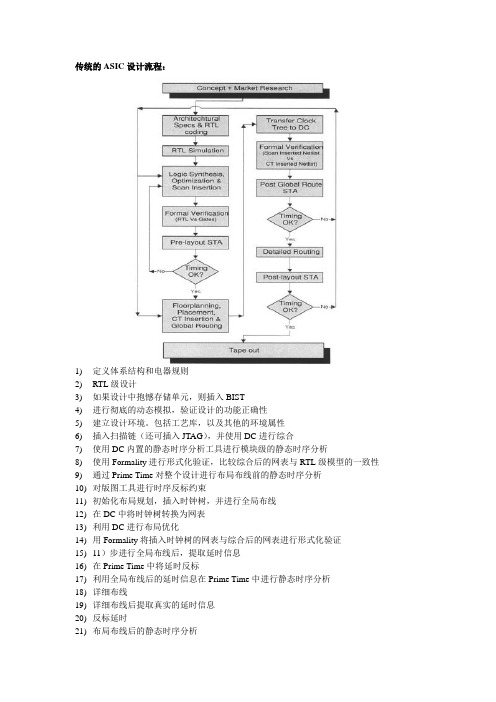

传统的ASIC设计流程：1)定义体系结构和电器规则2)RTL级设计3)如果设计中抱憾存储单元，则插入BIST4)进行彻底的动态模拟，验证设计的功能正确性5)建立设计环境。

包括工艺库，以及其他的环境属性6)插入扫描链（还可插入JTAG），并使用DC进行综合7)使用DC内置的静态时序分析工具进行模块级的静态时序分析8)使用Formality进行形式化验证，比较综合后的网表与RTL级模型的一致性9)通过Prime Time对整个设计进行布局布线前的静态时序分析10)对版图工具进行时序反标约束11)初始化布局规划，插入时钟树，并进行全局布线12)在DC中将时钟树转换为网表13)利用DC进行布局优化14)用Formality将插入时钟树的网表与综合后的网表进行形式化验证15)11）步进行全局布线后，提取延时信息16)在Prime Time中将延时反标17)利用全局布线后的延时信息在Prime Time中进行静态时序分析18)详细布线19)详细布线后提取真实的延时信息20)反标延时21)布局布线后的静态时序分析22)进行布局布线后的门级功能模拟（如果要求的话）23)LVS和DRC验证正确后流片基本的Physical Compiler设计流程1)建立设计环境，包括工艺库和物理库，以及其他的环境属性2)设计规划3)约束，综合（已经插入扫描链的设计）并使用Physical Compiler设计布局4)布局布线前的静态时序分析5)使用Formality验证RTL级设计与综合后的设计的等价性6)利用版图工具将网表和布局信息转换成版图7)利用版图工具插入时钟树8)形式化验证插入时钟树后的网表与最初插入扫描链的网表的等价性9)利用版图工具进行详细的布线10)详细布线后提取延时信息11)延时反标12)布局布线后的静态时序分析13)进行门级的功能模拟（如果需要的话）14)LVS和DRC验证正确后流片。

基于FPGA的ASIC设计FPGA是一种可编程逻辑芯片，可以根据应用要求重新配置其内部连接结构和逻辑功能，实现不同的数字电路设计。

而ASIC（Application-Specific Integrated Circuit）则是专门为特定应用设计的定制化芯片，其具有更高的性能、更低的功耗和更小的尺寸。

ASIC设计流程包括以下几个主要步骤：1.设计规格和功能要求：根据应用的需求，明确芯片的规格和功能要求，包括输入输出接口、性能指标、功耗要求等。

2. RTL设计：在硬件描述语言（如VHDL或Verilog）中编写RTL （Register Transfer Level）代码，描述芯片的逻辑功能和数据流。

这些代码包括组合逻辑电路、时序逻辑电路和控制电路。

3.高级综合：对RTL代码进行综合，将其转化为逻辑综合器可以理解的结构，生成逻辑门级电路网表。

4.驱动树和时序约束：根据ASIC设计规范，为芯片设计驱动树和时序约束。

驱动树定义了输入引脚到逻辑元件的路径，时序约束定义了逻辑元件之间的时序关系。

5.逻辑布局和布线：根据门级电路网表和驱动树，进行逻辑布局和布线优化。

逻辑布局将逻辑元件放置在芯片的物理位置，布线则将逻辑元件按照要求进行连线。

这个过程通常使用专业的布局布线工具进行。

6.物理验证：进行物理验证，通过电磁兼容性（EMC）和电磁干扰（EMI）分析，确保设计符合电气规范和可靠性要求。

7.制造文件生成：生成用于制造ASIC芯片的制造文件，包括掩模数据、掩模层等。

8.芯片制造：根据制造文件，利用先进的制造工艺将ASIC芯片制造出来。

9.仿真和验证：对制造出的ASIC芯片进行功能仿真和验证，确保芯片的功能与设计要求一致。

相比于FPGA设计，基于FPGA的ASIC设计具有一些优势和挑战：优势：1.性能：ASIC设计可以在芯片层面进行优化，实现更高的性能和更低的功耗，而FPGA设计受到资源限制，无法实现如此高性能的设计。

ASIC芯片设计生产流程ASIC（Application-Specific Integrated Circuit）芯片是一种专门针对特定应用设计和定制的集成电路。

ASIC芯片设计和生产流程包括：需求分析、芯片设计、验证仿真、物理设计、掩模制作、芯片生产和封装测试。

首先，需求分析是ASIC芯片设计的第一步。

在这个阶段，需要明确芯片的应用场景、功能需求、性能要求和系统级约束等。

通过与客户和利益相关者沟通，获取关于系统规格和需求的详细信息。

接下来是芯片设计阶段，主要包括前端设计和后端设计。

前端设计是指逻辑设计，包括功能分析、RTL设计（寄存器传输级设计）、逻辑综合和电路优化。

在逻辑设计完成后，需要进行验证仿真，以确保设计的正确性和稳定性。

后端设计是指物理设计，包括布局设计和电路设计。

布局设计将逻辑设计转换为物理版图，确定电路元件的位置和连接。

电路设计是指根据布局版图，完成电路连接和电路参数的设定。

物理设计完成后，需要进行掩模制作。

掩模制作是利用光刻技术将布局版图转移到硅片上的过程。

首先，根据布局版图制作掩膜，然后利用掩膜在硅片上进行光刻，并去除暴露的掩膜，形成硅片上的芯片电路。

掩模制作是制造芯片的核心过程之一掩模制作完成后，进入芯片生产阶段。

芯片生产是将形成的硅片进行切割、打磨和清洗等工艺，最终形成小尺寸的芯片。

芯片生产通常由专业的集成电路制造厂完成。

最后，是芯片封装和测试。

芯片封装是将芯片封装到塑料引脚封装（PLCC）或裸露芯片封装中，以保护芯片并方便使用。

封装完成后，芯片需要进行测试，以验证其功能和性能是否符合设计要求。

总结起来，ASIC芯片设计生产流程包括：需求分析、芯片设计、验证仿真、物理设计、掩模制作、芯片生产和封装测试。

这个过程涉及到多个专业领域的知识和技术，需要经验丰富的工程师和专业的制造厂的合作。

asic的设计流程ASIC（Application Specific Integrated Circuit）是指应用特定集成电路，其设计流程通常包括以下几个步骤：需求分析、架构设计、逻辑设计、物理设计、验证和测试等。

首先是需求分析阶段。

这一阶段的目标是明确ASIC的功能需求和性能指标。

设计团队与客户或项目发起人进行充分的沟通，了解客户的需求，并根据需求制定相应的规格说明书。

规格说明书包括ASIC 的功能、性能、接口、功耗等要求。

在需求分析阶段，还需要考虑ASIC的制造工艺和成本限制。

接下来是架构设计阶段。

在需求分析的基础上，设计团队开始制定ASIC的整体架构。

架构设计决定了ASIC的功能模块划分、模块之间的接口和通信方式等。

设计团队需要根据性能和功耗要求进行权衡，选择合适的架构方案，并进行详细的设计文档编写。

然后是逻辑设计阶段。

在逻辑设计阶段，设计团队根据架构设计的要求，将ASIC的功能模块进行详细的逻辑设计。

逻辑设计使用硬件描述语言（如Verilog或VHDL）来描述电路的逻辑功能和时序要求。

设计团队需要考虑电路的时序约束、时钟域划分、数据通路设计等问题，并进行逻辑仿真和优化。

物理设计阶段是将逻辑设计转化为物理电路布局的过程。

物理设计包括芯片的布局设计和布线设计。

布局设计决定了各个模块的位置和相互之间的关系，布线设计则将逻辑电路转化为实际的物理连线。

物理设计需要考虑芯片的面积、功耗、时钟分布等因素，并进行电磁兼容性分析和时序收敛等。

验证和测试是ASIC设计流程中非常重要的一步。

验证的目标是确保设计的正确性和功能的完整性。

验证过程包括功能验证、时序验证和电气验证等。

功能验证通过对设计的功能模块进行仿真和测试，验证其是否符合规格说明书的要求。

时序验证则是验证时序约束是否满足，以确保电路能够正常工作。

电气验证则是验证电路的电气特性，例如功耗、噪声等。

测试阶段主要是通过实际的芯片测试来验证设计的正确性和性能指标。

asic 设计流程ASIC（Application Specific Integrated Circuit）是指专门为特定应用领域设计的集成电路。

ASIC设计流程指的是将一个特定的应用需求转化为ASIC电路的设计和制造过程。

本文将详细介绍ASIC设计流程的各个阶段和关键步骤。

一、需求分析阶段在ASIC设计流程中，首先需要进行需求分析。

这个阶段主要包括对应用需求的详细了解和分析，明确需要实现的功能和性能指标。

同时，还需要考虑制约因素，如成本、功耗、集成度等。

在需求分析阶段，设计团队与应用领域的专家密切合作，进行系统级的设计和规划。

他们会通过调研市场、分析竞争产品等手段，明确应用需求，并制定相应的设计目标。

二、架构设计阶段在需求分析阶段完成后，接下来是架构设计阶段。

在这个阶段，设计团队将根据需求分析的结果，确定ASIC的整体架构和功能划分。

架构设计阶段的关键是找到合适的功能模块，并确定它们之间的接口和通信方式。

通过模块化的设计思想，可以提高设计的可重用性和可维护性，并且方便后续的验证和仿真工作。

三、RTL设计阶段在架构设计阶段确定了ASIC的整体框架后，接下来是RTL （Register Transfer Level）设计阶段。

在这个阶段，设计团队将使用硬件描述语言（如Verilog、VHDL）来描述和实现ASIC的功能模块。

RTL设计阶段的关键是将功能模块转化为硬件逻辑电路。

设计团队需要仔细考虑时序和逻辑的优化，以提高电路的性能和功耗。

同时，还需要进行功能仿真和时序约束等工作，确保设计的正确性和可靠性。

四、综合与布局布线阶段在RTL设计阶段完成后，接下来是综合与布局布线阶段。

在这个阶段，设计团队将进行逻辑综合、布局和布线等工作，将RTL描述的电路转化为物理电路。

综合是将RTL描述的电路转化为门级网表电路的过程。

在综合过程中，设计团队需要进行逻辑优化和面积约束等工作，以提高电路的性能和集成度。

布局和布线是将门级网表电路映射到实际的芯片布局上的过程。

ASIC芯片设计流程探究及其开发实践ASIC（Application-Specific Integrated Circuit）芯片是指按照特定应用需求设计和定制的硅片电路，也被称为定制集成电路。

ASIC芯片设计的目的是为了满足特定应用场景的需求，具有性能优异、功耗低、集成度高、可靠性强等特点。

ASIC芯片的设计流程和普通集成电路的设计流程相比，更加复杂和繁琐。

本文将从ASIC芯片设计的流程探究和开发实践出发，详细了解ASIC芯片设计的过程和实际应用。

一、 ASIC芯片设计流程探究ASIC芯片设计流程一般分为以下几个阶段：1. 需求分析：需求分析阶段主要是充分理解应用场景和需求，明确ASIC芯片的功能、性能、功耗、可靠性等指标。

在需求分析阶段，需要确保需求明确和完整，并建立好基本的开发规划。

2. 概念设计：概念设计阶段主要是根据需求建立ASIC芯片的形态和体系结构，并进行初步的仿真分析和评估。

在概念设计阶段，需要充分考虑芯片的结构图、电路原理图、逻辑设计等方面内容。

3. 逻辑设计：逻辑设计阶段主要是针对芯片的逻辑电路进行设计和优化，包括信号缓存、时序电路、控制器等。

在逻辑设计阶段，需要结合芯片结构进行仿真计算，并进行性能优化和需求调整。

4. 物理设计：物理设计阶段主要是根据逻辑电路图进行器件布局，包括栅极、源漏区域、金属线路等。

在物理设计阶段，需要根据制造工艺和特定应用场景进行微调和优化。

5. 验证测试：验证测试阶段主要是对ASIC芯片进行功能验证和性能测试，包括环境适应性测试、可靠性测试、温度测试等。

在验证测试阶段，需要充分考虑市场需求和投入产出比等方面内容。

6. 授权生产：授权生产阶段主要是将ASIC芯片的设计文件和制造工艺交给制造厂家进行批量生产。

在授权生产阶段，需要充分考虑品质控制和成本控制等方面问题。

二、ASIC芯片设计开发实践ASIC芯片的设计开发实践存在着以下几个难点：1. 设计周期长：ASIC芯片开发需要经历多个阶段复杂的设计过程，设计周期长、成本较高、风险较大。

ASIC的复杂性不断提高，同时工艺在不断地改进，如何在较短的时间内开发一个稳定的可重用的AS的设计，并且一次性流片成功，这需要一个成熟的ASIC的设计方法和开发流程。

本文结合NCverilog，DesignCompile，Astro等AS 所用到的EDA软件，从工艺独立性、系统的稳定性、复杂性的角度对比各种ASIC 的设计方法，介绍了在编码设计、综合设计、静态时序分析和时序仿真等阶段经常忽视的问题以及避免的办法，从而使得整个设计具有可控性。

1 基本的ASIC设计流程ASIC设计流程可以粗分为前端设计和后端设计，如果需要更细的划分，可以分成如下几个步骤：1.包括系统结构分析设计、RTL编码以及功能验证；2.逻辑综合、PreLayoutSTA以及形式验证（RTL代码与逻辑综合生成的Netlist之间）；3.Floorplan、Placement、ClockTree插入以及全局布线（GlobalRouting）4.形式验证（逻辑综合的Netlist与带有CT信息的Netlist之间）、STA；5.DetailedRouting，DRC；6.PostlayoutSTA，带有反标延迟信息的门级仿真；7.Tape-Out当然，这还是一个比较粗的流程，其中每个步骤还可以分得更细，通常所说的前端设计主要包括上述流程中的1，2，4，6这几个部分。

同时，这个流程是一个迭代的过程。

对于一些通常的问题以及其中的一些方法，已经有大量的文献中提到，本文将不再赘述，因此本文着力于讨论在设计各个阶段中一些容易被忽视的或者可能带来潜在危险的地方。

2 结构分析设计、RTL编码这一阶段在整个ASIC设计中占非常重要的地位，结构分析设计阶段主要是从产品的功能定义出发，对产品采用的工艺、功耗、面积、性能以及代价进行初步的评估，从而制定相应的设计规划，对于规模很大的ASIC设计，在这一阶段估算芯片的功耗面积非常困难。

在这里引入一个ASIC设计中很重要的概念：划分（Partitioning），在不同的设计阶段这个概念都将提到。
