下载文档原格式

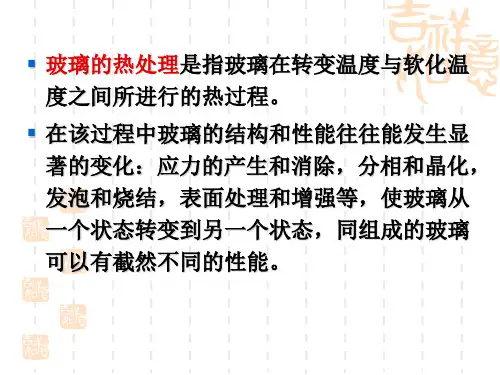

玻璃的退火工艺一、玻璃的退火工艺包括哪几个阶段为了清理玻璃中的应力,必须把玻璃加热到低于玻璃转变温度Tg 附近某一温度进行保温均热,以清理玻璃各部分的温度梯度,使应力松弛,这个选定的保温均热温度称玻璃的退火温度.玻璃在退火温度下,由于粘度很大还不会发生可测得的变形.玻璃的退火上限温度是指在此温度下经过 3min 能清理 95 %的应力;退火下限温度是指在此温度下经 3min 只能清理 5 %的应力,上下限退火温度之间为退火温度范围.大部分器皿玻璃的退火上限温度为550 ± 20 ℃ ,平板玻璃为 550 ~ 570 ℃ 、瓶罐玻璃为550 ~ 600 ℃ .实际上,一般采用的退火温度都比退火上限温度低20 ~ 30 ℃ ,低于退火上限温度50 ~ 150 ℃ 的为退火下限温度. 玻璃的退火温度与其化学组成有关.凡能降低玻璃粘度的组成也能降低退火温度,如碱金属氧化物 Na 2 0 、 K 2 O 等. SiO 2 、 Al 2 O 3 、 CaO 等都增加玻璃粘度,所以随着它们含量的增加其退火温度都提高.玻璃的退火制度与制品的种类、形状、大小、容许的应力值、退火炉内温度分布等情况有关.目前采用的退火制度有多种形式.根据退火原理,退火工艺可分为四个阶段:加热阶段、均热阶段、慢冷阶段和快冷阶段.按上述四个阶段可作出温度-时间曲线,此曲线称退火曲线.1 .加热阶段不同品种的玻璃有不同的退火工艺.有的玻璃在成型后直接进入退火炉进行退火,称为一次退火;有的制品在成型冷却后再经加热退火,称为二次退火.所以加热阶段对有些制品并不是必要的.在加热过程中,玻璃表面产生压应力,所以加热速率可相应高些,例如20 ℃ 的平板玻璃可直接进入700 ℃ 的退火炉,其加热速率可高达300 ℃ / rain .考虑到制品大小、形状、炉内温度分布的不均性等因时间素,在生产中一般采用的加热速率为20/a 2 ~ 30/a 2 ( ℃ /min) ,对光学玻璃制品的要求更高.2 .均热阶段把制品加热到退火温度进行保温、均热以清理应力.在本阶段中首先要确定退火温度,其次是保温时间.一般把比退火上限温度低20 ~ 30 ℃ 作为退火温度.退火温度除直接测定外,也可根据玻璃成分计算粘度为10 12 Pa ? s 时的温度.当退火温度确定后,保温时间可按 70a 2 ~ 120a2 进行计算,或者按应力容许值进行计算.3 .慢冷阶段为了使玻璃制品在冷却后不产生应力,或减小到制品所要求的应力范围内,在均热后进行慢冷是必要的,以防止过大的温差.4 .快冷阶段玻璃在应变点以下冷却时,如前述只产生暂时应力,只要它不超过玻璃的较限强度,就可以加快冷却速度以缩短整个退火过程、降低燃料消耗、提高生产率.在生产上,一般都采用较低的冷却速度,这是由于制品或多或少存在某些缺点,以免在缺点与主体玻璃间的界面上产生张应力.对一般技术玻璃采用此值的 15 %~ 20 %,通常还应在生产实践中加以调整.二、退火玻璃的详细制作流程为了避免冷却过快而造成玻璃炸裂,玻璃毛坯定型后立即转入退火用的箱式电阴炉中,在退火温度下保温30min左右,然后按照冷却温度制度降温到一定温度后切断电源停止加热,让其随炉自然缓慢冷却至100℃以下,出炉,在空气中冷却至室温.若玻璃试样退火后经应力检验不合格,须重新退火,以防加工时碎裂.重新退火时首先将样品埋没于装满石英砂的大坩埚中,再把坩埚置于马弗炉内,升温至退火温度保温1h,然后停止加热让电炉缓慢降温(必要时在上、下限退火温度范围内每降温10℃保温一段时间),直至100℃以下取出.相关概念热应力温度改变时，物体由于外在约束以及内部各部分之间的相互约束，使其不能完全自由胀缩而产生的应力。
12.23玻璃工艺重点内容1、玻璃淬火处理根据原理的不同可以分为哪两种（急冷淬火和慢冷淬火）。
2、玻璃制品的退火过程一般分为哪几个阶段(加热、保温、慢冷、快冷)。
3、熔制过程中火焰和配合料、玻璃液间主要以什么方式传热（火焰辐射和对流加热）。
4、玻璃配合料中引入碎玻璃的目的是什么，一般加入量是多少：目的：①回收重熔碎玻璃可以变废为宝、保护环境;②从工艺上看，合理引入碎玻璃会加速熔制过程，降低玻璃的熔制的热耗，从而降低生产成本，增加产量。
用量：一般25-30%（最大可达70-100%）。
5、玻璃组成中形成体组分含量越高，对玻璃的透紫外能力、导电能力、机械强度、玻璃熔体粘度有什么影响（透紫外→越好，导电→下降，机械强度→增加，玻璃熔体粘度→增大）。
6、玻璃配合料中加入纯碱的目的是什么，纯碱加入量越大对玻璃熔制温度、生产出的玻璃化学稳定性、绝缘性、热稳定性有什么影响：①目的：引入网络外体、助熔、降低粘度；②纯碱加入量越大，熔制温度↓；化学稳定性、绝缘性、热稳定性均↓变差。
7、玻璃的熔制过程包括哪几个阶段，其中哪个阶段温度最高：阶段：硅酸盐形成阶段、玻璃形成阶段、玻璃液的澄清阶段、玻璃的均化阶段、玻璃的冷却阶段。
玻璃液的澄清阶段温度最高。
8、玻璃的原料主要包括哪三大类：主要原料、辅助原料、碎玻璃。
9、玻璃红外光、紫外光的吸收原理是什么：①红外原理：红外频率与玻璃中分子本征振动频率相近，引起共振而产生吸收；②紫外原理：光子激发阳离子的电子到高能级的结果。
10、玻璃配合料为什么要有一定的气体率：受热分解后所逸出的气体，对配合料和玻璃液起到搅拌作用，有利于硅酸盐形成和玻璃均化。
11、玻璃对光的折射原理：光波为电磁波，对于玻璃是一外加交变电场，通过时会引起玻璃内部质点的极化变形，离子偶极矩改变所需能量来自光波，光波能量减小，传播速度降低。
12、水、酸、碱和大气对玻璃的侵蚀机理是什么：水机理：①离子交换反应-Si-O-Na+H-OH⇒-Si-OH+NaOH;②硅羟团水化-Si-OH+1.5H2O⇒Si(OH)4③中和反应Si(OH)4+NaOH⇒[Si(OH)3O]Na+H2O另一方面，H2O也能对硅氧骨架直接起反应。
