ASIC设计的流程介绍

asic设计及验证流程英文回答：ASIC Design and Verification Process.ASIC stands for Application Specific Integrated Circuit, which is a custom designed semiconductor chip that is designed for a specific use. The ASIC design andverification process involves several stages, each of which is critical for ensuring the correct functionality and performance of the chip.1. System Specification and Definition.The first stage of the ASIC design process involves defining the requirements and specifications of the system that will be implemented on the chip. This includes identifying the input and output signals, the data processing algorithms, and the performance requirements.2. Architectural Design.Based on the system specification, an architectural design is developed. The architectural design defines the overall structure of the chip, including the different modules and their interconnections. The architecturaldesign is typically captured using a hardware description language (HDL), such as Verilog or VHDL.3. RTL Design.The architectural design is then converted into a register-transfer level (RTL) design. The RTL design is a more detailed representation of the chip's functionality, including the logic gates and flip-flops. The RTL design is also captured using an HDL.4. Simulation.The RTL design is simulated to verify its functionality. Simulation involves applying input stimuli to the designand checking the outputs to ensure that they are correct.Simulation can be performed using a variety of software tools.5. Synthesis.The RTL design is then synthesized into a gate-level netlist. The gate-level netlist is a detailed representation of the chip's layout, including the placement and routing of the transistors.6. Physical Design.The gate-level netlist is then used to create a physical design of the chip. The physical design includes the placement of the transistors, the routing of the wires, and the layout of the pads.7. Fabrication.The physical design is then sent to a fabrication facility to be manufactured. The fabrication process involves creating the transistors and wiring on the chip.8. Verification.After fabrication, the chip is tested to verify its functionality. Verification involves applying input stimuli to the chip and checking the outputs to ensure that they are correct. Verification can be performed using a variety of techniques, including functional testing and structural testing.9. Packaging and Shipping.The verified chip is then packaged and shipped to the customer. The packaging process includes assembling the chip into a package, such as a plastic or ceramic package.中文回答：ASIC设计和验证流程。

asic设计及验证流程Asic design and verification process is a crucial step in ensuring the functionality and quality of integrated circuits. This process involves the creation of custom hardware to perform specific functions, such as in microprocessors or memory chips. Asic design begins with defining the requirements and specifications of the chip, which includes determining the desired functionality, performance, and power consumption. This initial stage is critical in setting the foundation for the rest of the design process, as any errors or oversights here can lead to costly delays and rework later on.Asic设计和验证流程是确保集成电路功能和质量的关键步骤。

该过程涉及创建定制硬件以执行特定功能，例如微处理器或存储器芯片。

Asic设计始于定义芯片的需求和规格，包括确定所需的功能、性能和功耗。

这个初始阶段对于后续设计过程至关重要，因为这里的任何错误或疏忽都可能导致昂贵的延迟和重新工作。

Once the requirements and specifications are established, the next step in the asic design process is architectural design. This phase involves creating a high-level design of the chip, including blockdiagrams and key components. Architectural design is crucial for determining the overall structure and organization of the chip, as well as defining the interfaces between different modules. This stage also includes making decisions on technology choices, such as the use of specific components or design methodologies.一旦建立了需求和规格，Asic设计流程的下一步是架构设计。

ASIC芯片设计生产流程ASIC（Application-Specific Integrated Circuit）芯片是一种专门针对特定应用设计和定制的集成电路。

ASIC芯片设计和生产流程包括：需求分析、芯片设计、验证仿真、物理设计、掩模制作、芯片生产和封装测试。

首先，需求分析是ASIC芯片设计的第一步。

在这个阶段，需要明确芯片的应用场景、功能需求、性能要求和系统级约束等。

通过与客户和利益相关者沟通，获取关于系统规格和需求的详细信息。

接下来是芯片设计阶段，主要包括前端设计和后端设计。

前端设计是指逻辑设计，包括功能分析、RTL设计（寄存器传输级设计）、逻辑综合和电路优化。

在逻辑设计完成后，需要进行验证仿真，以确保设计的正确性和稳定性。

后端设计是指物理设计，包括布局设计和电路设计。

布局设计将逻辑设计转换为物理版图，确定电路元件的位置和连接。

电路设计是指根据布局版图，完成电路连接和电路参数的设定。

物理设计完成后，需要进行掩模制作。

掩模制作是利用光刻技术将布局版图转移到硅片上的过程。

首先，根据布局版图制作掩膜，然后利用掩膜在硅片上进行光刻，并去除暴露的掩膜，形成硅片上的芯片电路。

掩模制作是制造芯片的核心过程之一掩模制作完成后，进入芯片生产阶段。

芯片生产是将形成的硅片进行切割、打磨和清洗等工艺，最终形成小尺寸的芯片。

芯片生产通常由专业的集成电路制造厂完成。

最后，是芯片封装和测试。

芯片封装是将芯片封装到塑料引脚封装（PLCC）或裸露芯片封装中，以保护芯片并方便使用。

封装完成后，芯片需要进行测试，以验证其功能和性能是否符合设计要求。

总结起来，ASIC芯片设计生产流程包括：需求分析、芯片设计、验证仿真、物理设计、掩模制作、芯片生产和封装测试。

这个过程涉及到多个专业领域的知识和技术，需要经验丰富的工程师和专业的制造厂的合作。

asic的设计流程ASIC（Application Specific Integrated Circuit）是指应用特定集成电路，其设计流程通常包括以下几个步骤：需求分析、架构设计、逻辑设计、物理设计、验证和测试等。

首先是需求分析阶段。

这一阶段的目标是明确ASIC的功能需求和性能指标。

设计团队与客户或项目发起人进行充分的沟通，了解客户的需求，并根据需求制定相应的规格说明书。

规格说明书包括ASIC 的功能、性能、接口、功耗等要求。

在需求分析阶段，还需要考虑ASIC的制造工艺和成本限制。

接下来是架构设计阶段。

在需求分析的基础上，设计团队开始制定ASIC的整体架构。

架构设计决定了ASIC的功能模块划分、模块之间的接口和通信方式等。

设计团队需要根据性能和功耗要求进行权衡，选择合适的架构方案，并进行详细的设计文档编写。

然后是逻辑设计阶段。

在逻辑设计阶段，设计团队根据架构设计的要求，将ASIC的功能模块进行详细的逻辑设计。

逻辑设计使用硬件描述语言（如Verilog或VHDL）来描述电路的逻辑功能和时序要求。

设计团队需要考虑电路的时序约束、时钟域划分、数据通路设计等问题，并进行逻辑仿真和优化。

物理设计阶段是将逻辑设计转化为物理电路布局的过程。

物理设计包括芯片的布局设计和布线设计。

布局设计决定了各个模块的位置和相互之间的关系，布线设计则将逻辑电路转化为实际的物理连线。

物理设计需要考虑芯片的面积、功耗、时钟分布等因素，并进行电磁兼容性分析和时序收敛等。

验证和测试是ASIC设计流程中非常重要的一步。

验证的目标是确保设计的正确性和功能的完整性。

验证过程包括功能验证、时序验证和电气验证等。

功能验证通过对设计的功能模块进行仿真和测试，验证其是否符合规格说明书的要求。

时序验证则是验证时序约束是否满足，以确保电路能够正常工作。

电气验证则是验证电路的电气特性，例如功耗、噪声等。

测试阶段主要是通过实际的芯片测试来验证设计的正确性和性能指标。

asic 设计流程ASIC（Application Specific Integrated Circuit）是指专门为特定应用领域设计的集成电路。

ASIC设计流程指的是将一个特定的应用需求转化为ASIC电路的设计和制造过程。

本文将详细介绍ASIC设计流程的各个阶段和关键步骤。

一、需求分析阶段在ASIC设计流程中，首先需要进行需求分析。

这个阶段主要包括对应用需求的详细了解和分析，明确需要实现的功能和性能指标。

同时，还需要考虑制约因素，如成本、功耗、集成度等。

在需求分析阶段，设计团队与应用领域的专家密切合作，进行系统级的设计和规划。

他们会通过调研市场、分析竞争产品等手段，明确应用需求，并制定相应的设计目标。

二、架构设计阶段在需求分析阶段完成后，接下来是架构设计阶段。

在这个阶段，设计团队将根据需求分析的结果，确定ASIC的整体架构和功能划分。

架构设计阶段的关键是找到合适的功能模块，并确定它们之间的接口和通信方式。

通过模块化的设计思想，可以提高设计的可重用性和可维护性，并且方便后续的验证和仿真工作。

三、RTL设计阶段在架构设计阶段确定了ASIC的整体框架后，接下来是RTL （Register Transfer Level）设计阶段。

在这个阶段，设计团队将使用硬件描述语言（如Verilog、VHDL）来描述和实现ASIC的功能模块。

RTL设计阶段的关键是将功能模块转化为硬件逻辑电路。

设计团队需要仔细考虑时序和逻辑的优化，以提高电路的性能和功耗。

同时，还需要进行功能仿真和时序约束等工作，确保设计的正确性和可靠性。

四、综合与布局布线阶段在RTL设计阶段完成后，接下来是综合与布局布线阶段。

在这个阶段，设计团队将进行逻辑综合、布局和布线等工作，将RTL描述的电路转化为物理电路。

综合是将RTL描述的电路转化为门级网表电路的过程。

在综合过程中，设计团队需要进行逻辑优化和面积约束等工作，以提高电路的性能和集成度。

布局和布线是将门级网表电路映射到实际的芯片布局上的过程。

ASIC的复杂性不断提高，同时工艺在不断地改进，如何在较短的时间内开发一个稳定的可重用的AS的设计，并且一次性流片成功，这需要一个成熟的ASIC的设计方法和开发流程。

本文结合NCverilog，DesignCompile，Astro等AS 所用到的EDA软件，从工艺独立性、系统的稳定性、复杂性的角度对比各种ASIC 的设计方法，介绍了在编码设计、综合设计、静态时序分析和时序仿真等阶段经常忽视的问题以及避免的办法，从而使得整个设计具有可控性。

1 基本的ASIC设计流程ASIC设计流程可以粗分为前端设计和后端设计，如果需要更细的划分，可以分成如下几个步骤：1.包括系统结构分析设计、RTL编码以及功能验证；2.逻辑综合、PreLayoutSTA以及形式验证（RTL代码与逻辑综合生成的Netlist之间）；3.Floorplan、Placement、ClockTree插入以及全局布线（GlobalRouting）4.形式验证（逻辑综合的Netlist与带有CT信息的Netlist之间）、STA；5.DetailedRouting，DRC；6.PostlayoutSTA，带有反标延迟信息的门级仿真；7.Tape-Out当然，这还是一个比较粗的流程，其中每个步骤还可以分得更细，通常所说的前端设计主要包括上述流程中的1，2，4，6这几个部分。

同时，这个流程是一个迭代的过程。

对于一些通常的问题以及其中的一些方法，已经有大量的文献中提到，本文将不再赘述，因此本文着力于讨论在设计各个阶段中一些容易被忽视的或者可能带来潜在危险的地方。

2 结构分析设计、RTL编码这一阶段在整个ASIC设计中占非常重要的地位，结构分析设计阶段主要是从产品的功能定义出发，对产品采用的工艺、功耗、面积、性能以及代价进行初步的评估，从而制定相应的设计规划，对于规模很大的ASIC设计，在这一阶段估算芯片的功耗面积非常困难。

在这里引入一个ASIC设计中很重要的概念：划分（Partitioning），在不同的设计阶段这个概念都将提到。

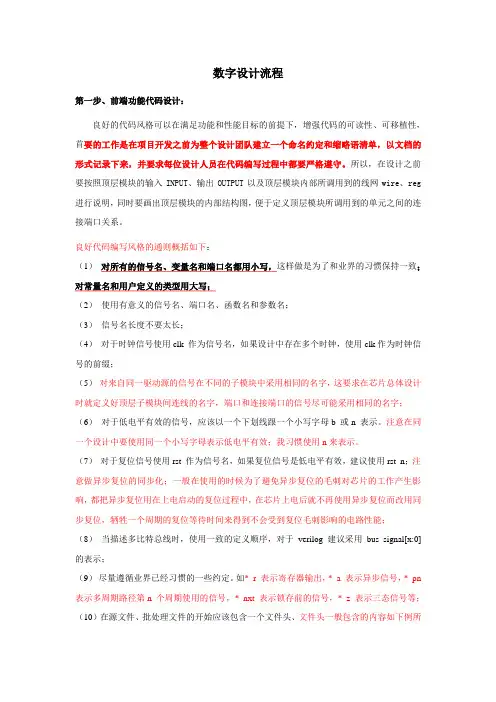

数字设计流程第一步、前端功能代码设计：良好的代码风格可以在满足功能和性能目标的前提下，增强代码的可读性、可移植性，首要的工作是在项目开发之前为整个设计团队建立一个命名约定和缩略语清单，以文档的形式记录下来，并要求每位设计人员在代码编写过程中都要严格遵守。

所以，在设计之前要按照顶层模块的输入INPUT、输出OUTPUT以及顶层模块内部所调用到的线网wire、reg 进行说明，同时要画出顶层模块的内部结构图，便于定义顶层模块所调用到的单元之间的连接端口关系。

良好代码编写风格的通则概括如下：（1）对所有的信号名、变量名和端口名都用小写，这样做是为了和业界的习惯保持一致；对常量名和用户定义的类型用大写；（2）使用有意义的信号名、端口名、函数名和参数名；（3）信号名长度不要太长；（4）对于时钟信号使用clk 作为信号名，如果设计中存在多个时钟，使用clk作为时钟信号的前缀；（5）对来自同一驱动源的信号在不同的子模块中采用相同的名字，这要求在芯片总体设计时就定义好顶层子模块间连线的名字，端口和连接端口的信号尽可能采用相同的名字；（6）对于低电平有效的信号，应该以一个下划线跟一个小写字母b 或n 表示。

注意在同一个设计中要使用同一个小写字母表示低电平有效；我习惯使用n来表示。

（7）对于复位信号使用rst 作为信号名，如果复位信号是低电平有效，建议使用rst_n；注意做异步复位的同步化；一般在使用的时候为了避免异步复位的毛刺对芯片的工作产生影响，都把异步复位用在上电启动的复位过程中，在芯片上电后就不再使用异步复位而改用同步复位，牺牲一个周期的复位等待时间来得到不会受到复位毛刺影响的电路性能；（8）当描述多比特总线时，使用一致的定义顺序，对于verilog 建议采用bus_signal[x:0]的表示；（9）尽量遵循业界已经习惯的一些约定。

如*_r 表示寄存器输出，*_a 表示异步信号，*_pn 表示多周期路径第n 个周期使用的信号，*_nxt 表示锁存前的信号，*_z 表示三态信号等；（10）在源文件、批处理文件的开始应该包含一个文件头、文件头一般包含的内容如下例所示：文件名，作者，模块的实现功能概述和关键特性描述，文件创建和修改的记录，包括修改时间，修改的内容等；（11）使用适当的注释来解释所有的always 进程、函数、端口定义、信号含义、变量含义或信号组、变量组的意义等。

asic的设计流程ASIC（Application-Specific Integrated Circuit，应用特定集成电路）是一种根据特定应用需求而设计的集成电路。

ASIC的设计流程是一个复杂而严谨的过程，需要经历多个阶段和环节。

本文将从ASIC的设计需求、设计规划、设计实现和验证等方面，对ASIC的设计流程进行详细介绍。

一、设计需求阶段在ASIC设计流程中，首先需要明确设计的需求。

这包括对ASIC的功能、性能、功耗、面积等方面的要求进行规划和分析。

设计人员需要与客户或系统需求方充分沟通，了解应用场景和功能需求，明确所设计的ASIC的用途和目标。

二、设计规划阶段在明确设计需求后，设计人员需要进行设计规划。

这包括确定ASIC 的整体架构、划分功能模块以及模块之间的接口等。

设计规划阶段还包括对设计所需资源的评估，例如设计工具、验证环境、物理设计工具等。

三、前端设计阶段前端设计阶段是ASIC设计的核心阶段，主要包括逻辑设计、验证和综合等过程。

首先，设计人员进行逻辑设计，使用硬件描述语言（HDL）对ASIC的功能进行描述。

常用的HDL语言包括Verilog和VHDL。

在逻辑设计完成后，设计人员需要进行验证工作，以确保设计的正确性和可靠性。

验证工作包括功能仿真、时序仿真和形式验证等。

验证通过后，设计人员进行综合，将逻辑设计转化为门级网表。

综合工具会根据目标芯片的库文件和约束条件生成门级网表。

四、物理设计阶段物理设计阶段主要包括布局设计、布线设计和时序优化等过程。

布局设计是将门级网表映射到目标芯片上，确定各个功能模块的位置和布局规则。

布线设计是在布局的基础上，将各个功能模块之间的连线进行布线，以满足时序和面积等约束条件。

时序优化是通过对时序路径进行优化，以提高ASIC的工作频率和性能。

五、后端设计阶段后端设计阶段主要包括物理验证、版图提取和静态时序分析等过程。

物理验证是为了验证物理设计的正确性和可靠性，包括DRC （Design Rule Check）、LVS（Layout versus Schematic）等验证。

ASIC设计流程项目策划形成项目任务书(项目进度，周期管理等)。

流程：【市场需求--调研--可行性研究--论证--决策--任务书】。

系统说明及行为描述确定设计对象和目标，进一步明确芯片功能、内外部性能要求，参数指标,论证各种可行方案，选择最佳方式，加工厂家，工艺水准。

系统说明是芯片设计到逻辑和布局的第一步。

它是在设计付诸实践之前来进行的，抽象地描述了被设计的数字电路的功能、端口以及整体的结构。

然后根据系统说明进行行为描述来分析电路设计的功能、性能、服从的标准以及其它高级问题RTL描述首先，设计者需要制定所要设计数字电路的工作流程或结构框图，然后把整个任务划分为几个模块，分模块建模，采用HDL语言进行结构设计。

工具：UltraEdit，vi代码调试对设计输入的文件做代码调试，语法检查。

工具: Debussy。

前仿真功能仿真.工具: Mentor公司的ModelSim、Synopsys公司的VCS和VSS、Aldec公司的Active、Cadense公司的NCsim.逻辑综合逻辑综合是将逻辑级的行为描述转换成逻辑级的结构描述，即逻辑门级网表。

逻辑级的行为描述可以是状态转移图、有限状态机，也可以是布尔方程、真值表或硬件描述语言。

逻辑综合过程还包括一些优化步骤，如资源共享、连接优化和时钟分配等。

优化目标是面积最小，速度最快，功耗最低或他们之间的某种折衷。

工具: 有Mentor公司的LeonardoSpectrum、Synopsys公司的DC、Synplicity 公司的Synplify。

前端结束数据准备。

对于CDN 的Silicon Ensemble而言后端设计所需的数据主要有是Foundry厂提供的标准单元、宏单元和I/O Pad的库文件，它包括物理库、时序库及网表库，分别以.lef、.tlf和.v的形式给出。

前端的芯片设计经过综合后生成的门级网表，具有时序约束和时钟定义的脚本文件和由此产生的.gcf约束文件以及定义电源Pad的DEF（Design Exchange Format）文件。

高级asic芯片综合ASIC芯片（Application-Specific Integrated Circuit，即专用集成电路）是一种按照特定应用需求设计和制造的定制化集成电路，可以完成特定的功能。

与通用集成电路不同，ASIC芯片在设计和制造过程中需要考虑特定应用的要求，因此具有高性能、低功耗和低成本等优势。

本文将详细介绍高级ASIC芯片的综合。

一、ASIC芯片综合的基本概念ASIC芯片的综合是指将高级硬件设计语言（HDL）描述的ASIC设计转化为实际的物理电路结构的过程。

综合过程中需要完成逻辑综合、优化、时序约束等多个步骤，最终生成包含门级电路、布线约束等信息的逻辑电路表述。

二、ASIC芯片综合的流程1. 逻辑综合：将HDL描述转化为逻辑电路表示，将每个模块的功能、输入输出关系等进行转化和组织。

2. 优化：对逻辑电路进行优化，包括资源利用率优化、功耗优化等。

通过逻辑优化可以减少芯片的面积、提高性能和降低功耗。

3. 时序约束：确定电路的时序约束，包括时钟分频、时钟延迟等。

时序约束对于电路的性能和可靠性都有重要影响。

4. 静态时序分析：对电路进行时序分析，判断是否满足时序约束要求，如果不满足则需要对电路进行调整。

5. 门级综合：将逻辑电路转化为只包含基本逻辑门的电路，生成门级电路表述。

6. 布局布线：设计电路的物理布局和布线，将门级电路转化为完整的电路结构。

7. 物理验证：对布局布线结果进行物理验证，判断布线结果是否满足电路的性能和可靠性要求。

8. 后仿真：对综合后的电路进行仿真验证，验证电路的功能和性能是否满足设计要求。

三、ASIC芯片综合的关键技术1. 优化技术：通过逻辑优化、综合算法等手段，提高电路的性能和资源利用率。

优化技术可以减少电路的面积、功耗等，提高芯片的性能。

2. 时序约束技术：通过合理设置时序约束，保证电路的性能和可靠性。

时序约束技术需要考虑电路的时钟、时钟分频、时钟延迟等因素，对电路的时序分析和时序优化具有重要作用。

asic芯片设计流程ASIC芯片设计是一项复杂的工程，需要通过多个阶段来完成。

ASIC芯片，全称为Application Specific Integrated Circuit，即应用特定集成电路，是指根据特定应用需求进行定制设计的可编程电路集成电路。

相比普通的集成电路，ASIC芯片能够更好的满足特定应用的要求，具有更高的性能和更低的功耗。

下面我们将详细介绍ASIC芯片设计的流程。

第一阶段：需求分析在ASIC芯片设计的第一阶段，需要对所需要实现的功能及性能做详细的分析。

这包括对系统的平台架构、功能模块、算法、电路结构等方面进行全面的分析，以确定设计的方向和目标。

如果设计的目标不明确，将会给后续的工程带来较大的麻烦。

第二阶段：结构设计在结构设计阶段，需要根据需求分析的结果，选择适合的工艺流程，确定芯片的结构、布局、电路等。

这是将需求转化为可行设计所必须的前置工作。

通常，设计师会先画出芯片的逻辑框图，再进行分析优化，编写逻辑方程或各种预先设计的电路：1. 定义基本单元，比如逻辑门、寄存器、模拟模块等，将其组合成模块，构建芯片的逻辑结构。

2. 对空间、功耗、速度、可测试性等方面的设计参数进行分析与评估，根据设计需求，在逻辑结构中确定传输协议、数据结构和状态机等具体信息。

3. 对代码进行仿真和验证，并进行逻辑综合和优化，使电路的功能、面积、时钟频率和功耗得到协调。

第三阶段：逻辑设计在逻辑设计阶段，需要进一步将结构设计转化为可行电路设计。

首先，需要通过逻辑综合工具将设计代码转换为门级电路，并采用特定的约束条件进行时序分析。

之后，需要进行布局与布线，将电路进行布局，依据电路的连接实现电路图的布局；再通过布线工具对信号线进行引线与连接，将门级电路按照成本和条线长度进行布线，以实现尽可能高的速度和低功耗。

第四阶段：物理设计在物理设计阶段，需要保证整个芯片的顺利制造、测试和集成。

此时，需要根据实际条件进行芯片加工，防止产生芯片电路的不一致性和本质误差。

asic的设计流程ASIC（Application Specific Integrated Circuit）是一种专用集成电路，用于特定应用领域的定制设计。

ASIC的设计流程是一个复杂而系统的过程，涉及到多个阶段和环节。

本文将详细介绍ASIC的设计流程，并探讨每个阶段的重要性和具体步骤。

ASIC的设计流程可以大致分为需求分析、架构设计、逻辑设计、验证与仿真、物理设计、制造与测试等阶段。

下面将逐一介绍这些阶段的内容。

首先是需求分析阶段。

在这个阶段，设计团队与客户充分沟通，明确ASIC的功能需求和性能指标。

设计团队要了解客户的需求，包括应用场景、功能要求、性能要求等。

通过需求分析，设计团队可以明确设计目标，为后续的设计工作奠定基础。

接下来是架构设计阶段。

在这个阶段，设计团队根据需求分析的结果，确定ASIC的整体结构和功能模块划分。

设计团队要考虑各个功能模块之间的接口和通信方式，确保整个系统的协调运行。

架构设计是ASIC设计的核心，决定了后续设计工作的方向和重点。

然后是逻辑设计阶段。

在这个阶段，设计团队将系统的功能模块转化为逻辑电路。

根据架构设计的要求，设计团队使用硬件描述语言（如VHDL或Verilog）进行逻辑设计，包括电路的逻辑门实现、电路的时序控制、电路的状态机设计等。

逻辑设计是ASIC设计的关键环节，要求设计团队具备扎实的逻辑电路知识和编程技巧。

接着是验证与仿真阶段。

在这个阶段，设计团队对逻辑设计进行功能验证和时序仿真。

功能验证是为了验证逻辑电路是否符合需求，能够实现预期的功能。

时序仿真是为了验证电路的时序控制和时序约束是否满足要求。

通过验证与仿真，设计团队可以发现和修复设计中的错误和问题，确保ASIC的正确性和可靠性。

然后是物理设计阶段。

在这个阶段，设计团队将逻辑电路转化为物理电路，包括电路的布局设计和电路的布线设计。

布局设计是将逻辑电路映射到实际的芯片布局上，考虑电路的面积利用率和信号传输的延迟等因素。
