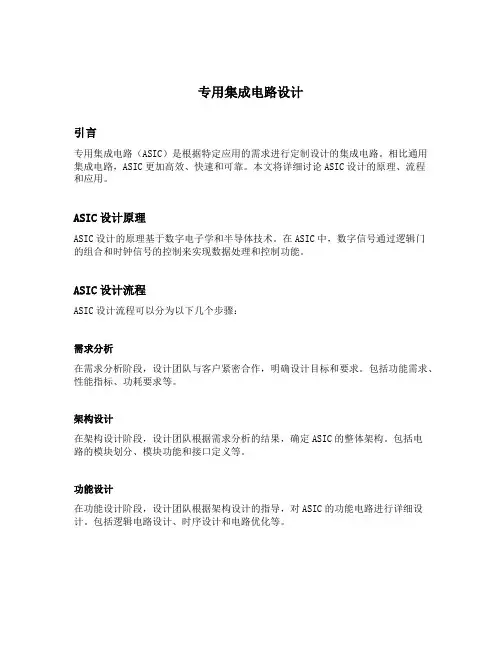

专用集成电路设计引言专用集成电路（ASIC）是根据特定应用的需求进行定制设计的集成电路。
相比通用集成电路，ASIC更加高效、快速和可靠。
本文将详细讨论ASIC设计的原理、流程和应用。
ASIC设计原理ASIC设计的原理基于数字电子学和半导体技术。
在ASIC中，数字信号通过逻辑门的组合和时钟信号的控制来实现数据处理和控制功能。
ASIC设计流程ASIC设计流程可以分为以下几个步骤：需求分析在需求分析阶段，设计团队与客户紧密合作，明确设计目标和要求。
包括功能需求、性能指标、功耗要求等。
架构设计在架构设计阶段，设计团队根据需求分析的结果，确定ASIC的整体架构。
包括电路的模块划分、模块功能和接口定义等。
功能设计在功能设计阶段，设计团队根据架构设计的指导，对ASIC的功能电路进行详细设计。
包括逻辑电路设计、时序设计和电路优化等。
物理设计在物理设计阶段，设计团队对功能设计的结果进行布局和布线。
包括布局规划、金属层分配和信号线的布线等。
验证与测试在验证与测试阶段，设计团队对ASIC进行功能验证和性能测试。
包括电路仿真、时序分析和功能验证等。
产线生产在产线生产阶段，设计团队将验证通过的ASIC设计文件发送给芯片厂商进行生产。
包括掩膜制作、晶圆加工和封装测试等。
ASIC设计应用ASIC设计广泛应用于各个领域，如通信、计算机、汽车、工业控制等。
以下是一些常见的ASIC应用场景：通信领域在通信领域，ASIC被广泛用于数字信号处理、调制解调器、网络协议处理等功能。
ASIC可以提高通信设备的性能和稳定性。
计算机领域在计算机领域，ASIC用于处理器、内存控制器、图形处理器等重要组件。
ASIC可以提高计算机的处理能力和效率。
汽车领域在汽车领域，ASIC用于安全控制、驾驶辅助和车载娱乐等系统。
ASIC可以提高汽车的安全性和性能。
工业控制领域在工业控制领域，ASIC用于工业自动化、机器人控制和传感器接口等应用。
ASIC 可以提高工业生产的效率和稳定性。

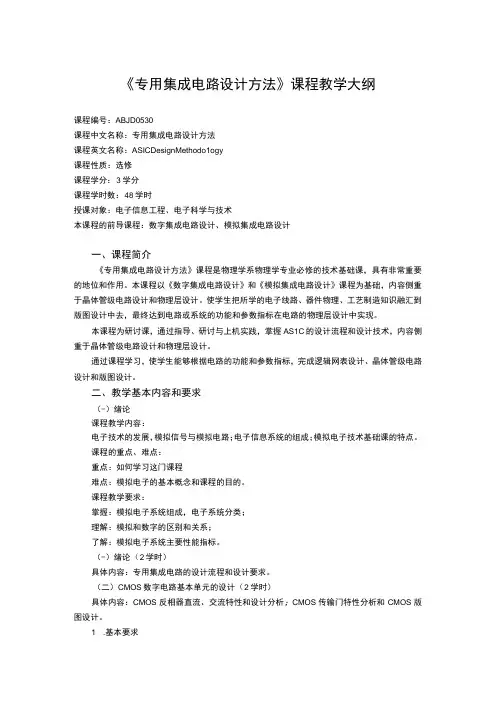

《专用集成电路设计方法》课程教学大纲课程编号：ABJD0530课程中文名称：专用集成电路设计方法课程英文名称：ASICDesignMethodo1ogy课程性质：选修课程学分：3学分课程学时数：48学时授课对象：电子信息工程、电子科学与技术本课程的前导课程：数字集成电路设计、模拟集成电路设计一、课程简介《专用集成电路设计方法》课程是物理学系物理学专业必修的技术基础课，具有非常重要的地位和作用。
本课程以《数字集成电路设计》和《模拟集成电路设计》课程为基础，内容侧重于晶体管级电路设计和物理层设计。
使学生把所学的电子线路、器件物理、工艺制造知识融汇到版图设计中去，最终达到电路或系统的功能和参数指标在电路的物理层设计中实现。
本课程为研讨课，通过指导、研讨与上机实践，掌握AS1C的设计流程和设计技术，内容侧重于晶体管级电路设计和物理层设计。
通过课程学习，使学生能够根据电路的功能和参数指标，完成逻辑网表设计、晶体管级电路设计和版图设计。
二、教学基本内容和要求（-）绪论课程教学内容：电子技术的发展，模拟信号与模拟电路；电子信息系统的组成；模拟电子技术基础课的特点。
课程的重点、难点：重点：如何学习这门课程难点：模拟电子的基本概念和课程的目的。
课程教学要求：掌握：模拟电子系统组成，电子系统分类；理解：模拟和数字的区别和关系；了解：模拟电子系统主要性能指标。
（-）绪论（2学时）具体内容：专用集成电路的设计流程和设计要求。
（二）CMOS数字电路基本单元的设计（2学时）具体内容：CMOS反相器直流、交流特性和设计分析；CMOS传输门特性分析和CMOS版图设计。
1 .基本要求（1）了解反相器物理层设计与反相器直流特性、交流特性的关系和设计考虑。
（2）了解CMe）S传输门的结构和模型分析。
2 .重点、难点重点：CMOS结构与版图的对应关系。
难点：CMOS结构与版图的对应关系。
（三）CMOS组合电路和CMoS基本逻辑电路设计（2学时）具体内容：CMc）S组合逻辑的设计规则；根据逻辑函数进行逻辑简化，画出逻辑图、晶体管级电路图和版图。

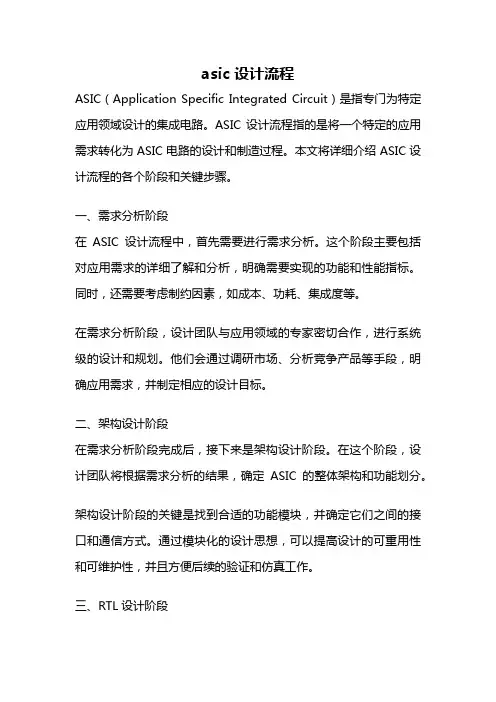

asic 设计流程ASIC（Application Specific Integrated Circuit）是指专门为特定应用领域设计的集成电路。
ASIC设计流程指的是将一个特定的应用需求转化为ASIC电路的设计和制造过程。
本文将详细介绍ASIC设计流程的各个阶段和关键步骤。
一、需求分析阶段在ASIC设计流程中，首先需要进行需求分析。
这个阶段主要包括对应用需求的详细了解和分析，明确需要实现的功能和性能指标。
同时，还需要考虑制约因素，如成本、功耗、集成度等。
在需求分析阶段，设计团队与应用领域的专家密切合作，进行系统级的设计和规划。
他们会通过调研市场、分析竞争产品等手段，明确应用需求，并制定相应的设计目标。
二、架构设计阶段在需求分析阶段完成后，接下来是架构设计阶段。
在这个阶段，设计团队将根据需求分析的结果，确定ASIC的整体架构和功能划分。
架构设计阶段的关键是找到合适的功能模块，并确定它们之间的接口和通信方式。
通过模块化的设计思想，可以提高设计的可重用性和可维护性，并且方便后续的验证和仿真工作。
三、RTL设计阶段在架构设计阶段确定了ASIC的整体框架后，接下来是RTL （Register Transfer Level）设计阶段。
在这个阶段，设计团队将使用硬件描述语言（如Verilog、VHDL）来描述和实现ASIC的功能模块。
RTL设计阶段的关键是将功能模块转化为硬件逻辑电路。
设计团队需要仔细考虑时序和逻辑的优化，以提高电路的性能和功耗。
同时，还需要进行功能仿真和时序约束等工作，确保设计的正确性和可靠性。
四、综合与布局布线阶段在RTL设计阶段完成后，接下来是综合与布局布线阶段。
在这个阶段，设计团队将进行逻辑综合、布局和布线等工作，将RTL描述的电路转化为物理电路。
综合是将RTL描述的电路转化为门级网表电路的过程。
在综合过程中，设计团队需要进行逻辑优化和面积约束等工作，以提高电路的性能和集成度。
布局和布线是将门级网表电路映射到实际的芯片布局上的过程。

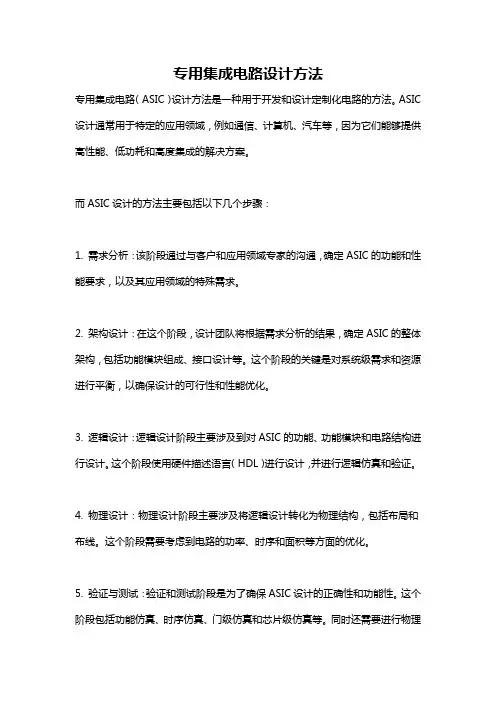

专用集成电路设计方法
专用集成电路（ASIC）设计方法是一种用于开发和设计定制化电路的方法。
ASIC 设计通常用于特定的应用领域，例如通信、计算机、汽车等，因为它们能够提供高性能、低功耗和高度集成的解决方案。
而ASIC设计的方法主要包括以下几个步骤：
1. 需求分析：该阶段通过与客户和应用领域专家的沟通，确定ASIC的功能和性能要求，以及其应用领域的特殊需求。
2. 架构设计：在这个阶段，设计团队将根据需求分析的结果，确定ASIC的整体架构，包括功能模块组成、接口设计等。
这个阶段的关键是对系统级需求和资源进行平衡，以确保设计的可行性和性能优化。
3. 逻辑设计：逻辑设计阶段主要涉及到对ASIC的功能、功能模块和电路结构进行设计。
这个阶段使用硬件描述语言（HDL）进行设计，并进行逻辑仿真和验证。
4. 物理设计：物理设计阶段主要涉及将逻辑设计转化为物理结构，包括布局和布线。
这个阶段需要考虑到电路的功率、时序和面积等方面的优化。
5. 验证与测试：验证和测试阶段是为了确保ASIC设计的正确性和功能性。
这个阶段包括功能仿真、时序仿真、门级仿真和芯片级仿真等。
同时还需要进行物理
验证和测试，以验证芯片的性能和可靠性。
6. 制造：制造阶段是将ASIC设计转化为实际的芯片产品的过程。
这个阶段包括芯片制造、封装和测试等。
ASIC的制造过程需要符合特定的标准和流程，以确保芯片的质量和可靠性。
以上是一般ASIC设计方法的大致流程。
在实际应用中，可能会根据不同的需求和项目而有所调整。
同时，ASIC设计方法也在不断地演变和发展，以满足新的技术和市场需求。
asic的设计流程ASIC（Application-Specific Integrated Circuit，应用特定集成电路）是一种根据特定应用需求而设计的集成电路。
ASIC的设计流程是一个复杂而严谨的过程，需要经历多个阶段和环节。
本文将从ASIC的设计需求、设计规划、设计实现和验证等方面，对ASIC的设计流程进行详细介绍。
一、设计需求阶段在ASIC设计流程中，首先需要明确设计的需求。
这包括对ASIC的功能、性能、功耗、面积等方面的要求进行规划和分析。
设计人员需要与客户或系统需求方充分沟通，了解应用场景和功能需求，明确所设计的ASIC的用途和目标。
二、设计规划阶段在明确设计需求后，设计人员需要进行设计规划。
这包括确定ASIC 的整体架构、划分功能模块以及模块之间的接口等。
设计规划阶段还包括对设计所需资源的评估，例如设计工具、验证环境、物理设计工具等。
三、前端设计阶段前端设计阶段是ASIC设计的核心阶段，主要包括逻辑设计、验证和综合等过程。
首先，设计人员进行逻辑设计，使用硬件描述语言（HDL）对ASIC的功能进行描述。
常用的HDL语言包括Verilog和VHDL。
在逻辑设计完成后，设计人员需要进行验证工作，以确保设计的正确性和可靠性。
验证工作包括功能仿真、时序仿真和形式验证等。
验证通过后，设计人员进行综合，将逻辑设计转化为门级网表。
综合工具会根据目标芯片的库文件和约束条件生成门级网表。
四、物理设计阶段物理设计阶段主要包括布局设计、布线设计和时序优化等过程。
布局设计是将门级网表映射到目标芯片上，确定各个功能模块的位置和布局规则。
布线设计是在布局的基础上，将各个功能模块之间的连线进行布线，以满足时序和面积等约束条件。
时序优化是通过对时序路径进行优化，以提高ASIC的工作频率和性能。
五、后端设计阶段后端设计阶段主要包括物理验证、版图提取和静态时序分析等过程。
物理验证是为了验证物理设计的正确性和可靠性，包括DRC （Design Rule Check）、LVS（Layout versus Schematic）等验证。
ASIC 设计解决方案简介ASIC（Application Specific Integrated Circuit）即应用特定集成电路，是一种可根据特定应用要求进行定制设计的集成电路。
它具有高度的集成度、低功耗和高性能的特点，被广泛应用于各种领域，如通信、计算机、汽车电子等。
本文将介绍ASIC设计的解决方案以及它在现代电子领域的重要性。
ASIC 设计解决方案的基本流程ASIC设计的基本流程包括需求分析、架构设计、逻辑设计、验证、物理设计和测试等几个阶段。
下面将对每个阶段进行详细介绍。
需求分析需求分析是ASIC设计过程的起点，目的是明确ASIC的功能和性能要求。
在这个阶段，设计团队与客户或系统架构师合作，详细了解所需的功能和性能需求，包括输入输出接口的数量和类型、时钟频率、功耗、可靠性等。
根据需求分析的结果，确定设计的目标和约束条件，为后续的设计提供指导。
架构设计在架构设计阶段，设计团队将需求分析结果转化为一个高层次的硬件结构。
这个阶段主要涉及系统级规划、模块划分和接口定义等工作。
ASIC的架构设计需要考虑到硬件资源的利用效率、功能模块之间的通信和协作方式，以及整体系统的可扩展性和可维护性。
逻辑设计逻辑设计是将架构设计转化为具体的逻辑电路设计的过程。
在这个阶段，设计团队根据架构设计的要求，使用HDL（Hardware Description Language）或图形化工具进行电路设计。
逻辑设计包括电路元件的选型和连接、逻辑功能的实现以及时序和时钟域的设计等。
设计团队需要通过仿真和验证来确保设计的正确性和性能满足需求。
验证验证是ASIC设计过程中非常重要的一步，目的是验证设计是否符合需求，并发现和解决设计中的错误和问题。
验证阶段可以通过多种方法进行，包括仿真测试、形式验证和硬件验证等。
通过验证可以提高设计的可靠性和正确性，减少后续的修复和修改工作。
物理设计物理设计阶段将逻辑电路转化为实际的布局与布线，并进行后端流程的规划和优化。

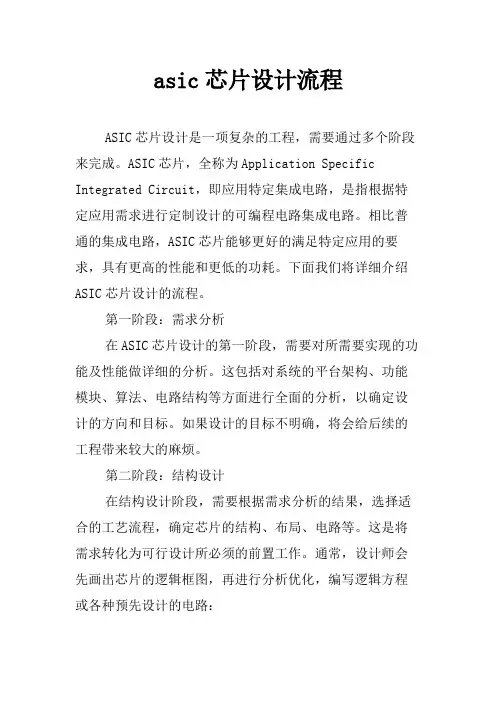

asic芯片设计流程ASIC芯片设计是一项复杂的工程，需要通过多个阶段来完成。
ASIC芯片，全称为Application Specific Integrated Circuit，即应用特定集成电路，是指根据特定应用需求进行定制设计的可编程电路集成电路。
相比普通的集成电路，ASIC芯片能够更好的满足特定应用的要求，具有更高的性能和更低的功耗。
下面我们将详细介绍ASIC芯片设计的流程。
第一阶段：需求分析在ASIC芯片设计的第一阶段，需要对所需要实现的功能及性能做详细的分析。
这包括对系统的平台架构、功能模块、算法、电路结构等方面进行全面的分析，以确定设计的方向和目标。
如果设计的目标不明确，将会给后续的工程带来较大的麻烦。
第二阶段：结构设计在结构设计阶段，需要根据需求分析的结果，选择适合的工艺流程，确定芯片的结构、布局、电路等。
这是将需求转化为可行设计所必须的前置工作。
通常，设计师会先画出芯片的逻辑框图，再进行分析优化，编写逻辑方程或各种预先设计的电路：1. 定义基本单元，比如逻辑门、寄存器、模拟模块等，将其组合成模块，构建芯片的逻辑结构。
2. 对空间、功耗、速度、可测试性等方面的设计参数进行分析与评估，根据设计需求，在逻辑结构中确定传输协议、数据结构和状态机等具体信息。
3. 对代码进行仿真和验证，并进行逻辑综合和优化，使电路的功能、面积、时钟频率和功耗得到协调。
第三阶段：逻辑设计在逻辑设计阶段，需要进一步将结构设计转化为可行电路设计。
首先，需要通过逻辑综合工具将设计代码转换为门级电路，并采用特定的约束条件进行时序分析。
之后，需要进行布局与布线，将电路进行布局，依据电路的连接实现电路图的布局；再通过布线工具对信号线进行引线与连接，将门级电路按照成本和条线长度进行布线，以实现尽可能高的速度和低功耗。
第四阶段：物理设计在物理设计阶段，需要保证整个芯片的顺利制造、测试和集成。
此时，需要根据实际条件进行芯片加工，防止产生芯片电路的不一致性和本质误差。
asic的设计流程ASIC（Application Specific Integrated Circuit）是一种专用集成电路，用于特定应用领域的定制设计。
ASIC的设计流程是一个复杂而系统的过程，涉及到多个阶段和环节。
本文将详细介绍ASIC的设计流程，并探讨每个阶段的重要性和具体步骤。
ASIC的设计流程可以大致分为需求分析、架构设计、逻辑设计、验证与仿真、物理设计、制造与测试等阶段。
下面将逐一介绍这些阶段的内容。
首先是需求分析阶段。
在这个阶段，设计团队与客户充分沟通，明确ASIC的功能需求和性能指标。
设计团队要了解客户的需求，包括应用场景、功能要求、性能要求等。
通过需求分析，设计团队可以明确设计目标，为后续的设计工作奠定基础。
接下来是架构设计阶段。
在这个阶段，设计团队根据需求分析的结果，确定ASIC的整体结构和功能模块划分。
设计团队要考虑各个功能模块之间的接口和通信方式，确保整个系统的协调运行。
架构设计是ASIC设计的核心，决定了后续设计工作的方向和重点。
然后是逻辑设计阶段。
在这个阶段，设计团队将系统的功能模块转化为逻辑电路。
根据架构设计的要求，设计团队使用硬件描述语言（如VHDL或Verilog）进行逻辑设计，包括电路的逻辑门实现、电路的时序控制、电路的状态机设计等。
逻辑设计是ASIC设计的关键环节，要求设计团队具备扎实的逻辑电路知识和编程技巧。
接着是验证与仿真阶段。
在这个阶段，设计团队对逻辑设计进行功能验证和时序仿真。
功能验证是为了验证逻辑电路是否符合需求，能够实现预期的功能。
时序仿真是为了验证电路的时序控制和时序约束是否满足要求。
通过验证与仿真，设计团队可以发现和修复设计中的错误和问题，确保ASIC的正确性和可靠性。
然后是物理设计阶段。
在这个阶段，设计团队将逻辑电路转化为物理电路，包括电路的布局设计和电路的布线设计。
布局设计是将逻辑电路映射到实际的芯片布局上，考虑电路的面积利用率和信号传输的延迟等因素。
asic设计方法知识点ASIC（Application Specific Integrated Circuit，专用集成电路）是根据特定应用需求进行设计的芯片。
它经过专门的设计和验证，以实现特定功能或任务。
本文将介绍ASIC设计方法的相关知识点，包括设计流程、设计方法和验证技术。
一、设计流程ASIC设计流程是按照一定的步骤进行的，主要包括需求分析、体系结构设计、逻辑设计、物理设计和验证。
下面将对这些步骤进行详细介绍。
1. 需求分析在需求分析阶段，设计人员需要明确ASIC的功能需求和性能指标。
他们与客户进行沟通，并根据客户所述需求进行详细分析。
在这个阶段，定义ASIC的输入输出接口和芯片的整体功能。
2. 体系结构设计体系结构设计是确定ASIC内部模块之间的关系和功能分配。
在这个阶段，设计人员将高层次的功能分解为多个模块，并定义它们之间的通信方式和数据交换。
还可以选择合适的处理器和外围设备。
3. 逻辑设计逻辑设计将体系结构设计的模块进行电路层次的设计。
在这个阶段，设计人员采用HDL（Hardware Description Language）编写硬件描述语言代码，然后进行逻辑综合和布局布线。
逻辑综合将HDL代码转化为逻辑网表，布局布线则将逻辑网表转化为物理布局。
4. 物理设计物理设计主要包括布局、布线和时序优化。
在设计布局时，需要确定各模块的相对位置和布局规则，以满足尺寸和性能要求。
布线阶段用于确定模块之间的互连路径，以及时序优化以确保设计的正确性和性能。
5. 验证验证是整个设计流程中非常重要的一步，确保ASIC设计满足规格要求。
验证可以包括功能仿真、时序仿真、形式验证和硬件验证等。
在验证阶段，设计人员需要使用专业的仿真和验证工具对设计进行验证，并解决可能出现的问题。
二、设计方法ASIC设计方法包括全定制设计、半定制设计和可编程逻辑设计。
下面将分别介绍这三种方法。

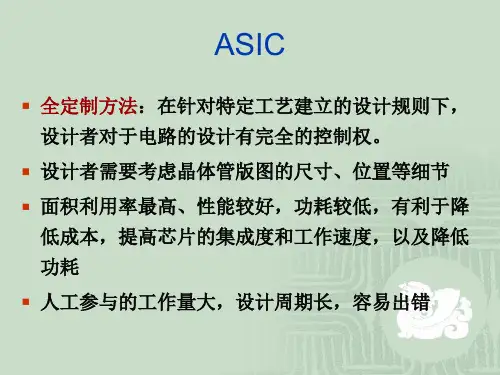

1. 全定制设计全定制设计是一种从零开始的设计方法，它提供了最大的灵活性和性能优化。
专用集成电路设计技术基础专用集成电路（ASIC）是针对特定应用而进行设计和制造的集成电路。
相比于通用集成电路（如微处理器），ASIC具有更高的性能和更低的功耗，因为它们是为特定任务而优化的。
ASIC设计技术是实现ASIC设计的基础，下面将对ASIC设计技术进行详细介绍。
首先，ASIC设计技术包括逻辑设计、物理设计和验证。
逻辑设计是指使用硬件描述语言（HDL）来描述和开发电路的功能和结构。
常用的HDL语言包括VHDL和Verilog。
逻辑设计的目标是将电路的功能需求转化为电路逻辑网表，确定电路中的逻辑门和连接关系。
物理设计是指将逻辑网表转化为几何结构，并满足芯片的物理要求。
物理设计主要包括平面布局、布线和时钟树设计等。
在平面布局中，将电路拆分为多个模块，并确定模块的相对位置和尺寸。
布线则是在给定的布局下，将逻辑网表中的每个逻辑门用连线连接起来。
时钟树设计则是为电路提供稳定的时钟信号。
验证是ASIC设计中的重要环节，确保设计的正确性和可靠性。
验证包括功能仿真、时序仿真和物理验证等。
功能仿真通过对设计的HDL代码进行仿真，验证电路的功能是否满足需求。
时序仿真则用于验证电路的时序要求，以确保电路在不同的时钟周期下都能正常工作。
物理验证则是验证布局和布线是否满足芯片的物理限制，如阻塞和电感等。
ASIC设计技术还包括工艺和库文件的选择。
工艺选择是指选择适合设计的制造工艺，不同工艺有不同的特点和限制，如最小门宽度和存储单元的尺寸等。
库文件则是包含各种逻辑门和宏单元（如存储器和时钟）的库，用于逻辑设计和物理设计中的元件选择。
ASIC设计技术还包括电源和时钟设计、嵌入式系统设计和封装技术等。
电源和时钟设计是为电路提供稳定的电源和时钟信号，以确保电路的正常工作。
嵌入式系统设计是将ASIC与外部设备和系统集成，使之成为一个完整的系统。
封装技术是将ASIC芯片封装成一个封装器件，以便于安装和使用。
总之，ASIC设计技术是实现ASIC设计的基础。
专用集成电路设计实用教程专用集成电路（ASIC）是指根据特定的应用需求，经过设计和生产的一种定制化集成电路。
与通用集成电路（ASIC）相比，专用集成电路具有更高的集成度和更高的性能，可以满足复杂的应用需求。
以下是一些关于ASIC设计的实用教程：第一，了解ASIC设计的基本原理和流程。
ASIC设计涉及到多个方面，包括电路设计、逻辑设计、物理设计等。
所以在开始设计之前，必须要对ASIC设计的基本原理和流程有所了解，才能更好地理解和操作。
第二，选取合适的ASIC设计工具。
目前市场上有许多成熟的ASIC设计工具，如Cadence、Synopsys、Mentor Graphics等。
设计师可以根据自己的需求和熟悉程度选择合适的工具，用于实现电路设计、逻辑设计、布局设计等功能。
第三，进行电路设计和逻辑设计。
在进行电路设计时，需要选择合适的电路元件和拓扑结构，以满足应用需求。
在逻辑设计中，需要使用硬件描述语言（HDL）进行电路的描述和逻辑功能的实现。
第四，进行物理设计和布局设计。
物理设计是将逻辑设计转化为物理电路的过程，包括逻辑综合、布局布线、时序优化等。
布局设计是将逻辑电路中的元件进行安排和布线，使得电路达到最佳的性能和可靠性。
第五，进行验证和仿真。
验证和仿真是保证ASIC设计正确性和性能的关键步骤。
通过验证和仿真可以发现可能存在的故障和问题，并进行修复和优化，以确保ASIC设计的正确性和可靠性。
第六，进行制造和测试。
制造是将ASIC设计转化为实际的芯片的过程，包括掩模制作、晶圆制作等。
测试是对制造好的芯片进行功能和性能的测试，以确保芯片符合设计要求。
综上所述，ASIC设计是一项复杂而又重要的工作，需要设计师具备一定的专业知识和实践经验。
通过系统学习ASIC设计的相关知识，选择合适的设计工具，进行电路设计和逻辑设计，进行物理设计和布局设计，进行验证和仿真，进行制造和测试，可以较好地完成ASIC设计的任务。
希望以上的实用教程对您有所帮助。
专用集成电路的设计是现代电子工程领域的重要课程之一。
它涉及到数字电路设计、模拟电路设计、射频电路设计等多个方面，对于电子工程专业的学生来说，是一门必修课程。
通过学习专用集成电路的设计，学生可以掌握电子设计的基本原理和方法，为将来的专业发展打下坚实的基础。
一、专用集成电路的基本概念专用集成电路（ASIC），是指为特定应用而设计的集成电路。
与通用集成电路相比，ASIC具有更高的性能、更低的功耗和更小的体积。
由于ASIC是针对特定的应用场景进行设计的，因此可以充分满足客户的需求，具有较高的定制性和灵活性。
二、专用集成电路的设计流程1.需求分析：在进行ASIC设计之前，首先需要对应用场景进行详细的需求分析，包括功能要求、性能要求、功耗要求等方面的需求。
只有充分理解客户的需求，才能设计出满足其需求的ASIC。
2.系统设计：在需求分析的基础上，进行系统设计，包括整个系统的框架设计、模块化设计等。
在系统设计阶段，需要考虑到系统的可扩展性、可维护性等方面的问题。
3.电路设计：电路设计是ASIC设计的核心部分，包括数字电路设计、模拟电路设计、射频电路设计等多个方面。
在电路设计阶段，需要考虑到电路的性能、功耗、面积等方面的指标。
4.布局布线：布局布线是指将电路设计转化为实际的物理电路。
在布局布线阶段，需要考虑到电路的布局紧凑性、信号完整性等方面的问题。
5.验证调试：在ASIC设计完成后，需要进行验证调试，确保电路的功能和性能达到设计要求。
在验证调试阶段，需要进行功能验证、时序验证、功耗验证等多个方面的验证工作。
6.产业化设计：产业化设计是指将ASIC产品转化为实际的产品，包括工艺验证、批量生产等多个方面。
在产业化设计阶段，需要考虑到制造成本、产品可靠性等方面的问题。
三、专用集成电路的设计方法1.自顶向下设计：自顶向下设计是指从系统级别出发，逐步细化为电路级别。
自顶向下设计可以帮助设计人员充分理解客户的需求，从而设计出满足客户需求的ASIC。
