钢轨扣件

铁路扣件螺母规格型号铁路扣件螺母是铁路工程中不可或缺的一种配件，主要用于固定钢轨，确保铁路运输的安全和稳定。

下面将对铁路扣件螺母的规格型号进行详细说明。

一、铁路扣件螺母的种类铁路扣件螺母根据其用途和结构的不同，主要分为以下几种：1．双头螺母：双头螺母主要用于固定钢轨夹板，确保钢轨的稳定。

2．单头螺母：单头螺母主要用于固定钢轨底座、钢轨夹板等部件。

二、铁路扣件螺母的规格型号铁路扣件螺母的规格型号主要根据螺栓的直径而定，常见的规格型号包括M16、M20、M22、M24等。

1．M16螺母：M16螺母的直径为16mm，适用于直径为14mm的螺栓。

2．M20螺母：M20螺母的直径为20mm，适用于直径为18mm的螺栓。

3．M22螺母：M22螺母的直径为22mm，适用于直径为20mm的螺栓。

4．M24螺母：M24螺母的直径为24mm，适用于直径为22mm的螺栓。

三、铁路扣件螺母的材料铁路扣件螺母的材料主要采用高强度钢材制造，以确保其强度和耐磨性。

常用的材料有Q235A、Q345等。

四、铁路扣件螺母的生产工艺铁路扣件螺母的生产工艺主要包括以下步骤：1．钢材切割：将高强度钢材切割成适当的长度。

2．打孔：在钢材上打孔，以适应螺栓的直径。

3．螺纹加工：对钢材进行螺纹加工，形成螺纹形状。

4．热处理：对加工好的钢材进行热处理，以提高其强度和耐磨性。

5．表面处理：对热处理后的钢材进行表面处理，以提高其耐腐蚀性和美观度。

五、铁路扣件螺母的使用注意事项在使用铁路扣件螺母时，应注意以下几点：1．确保螺栓与螺母的配合紧密，避免松动或脱落。

2．在安装过程中，应使用合适的工具和设备，避免损坏螺纹或螺栓。

3．在使用过程中，应定期检查和维修，及时更换损坏或磨损的部件。

4．在存储和运输过程中，应避免潮湿、。

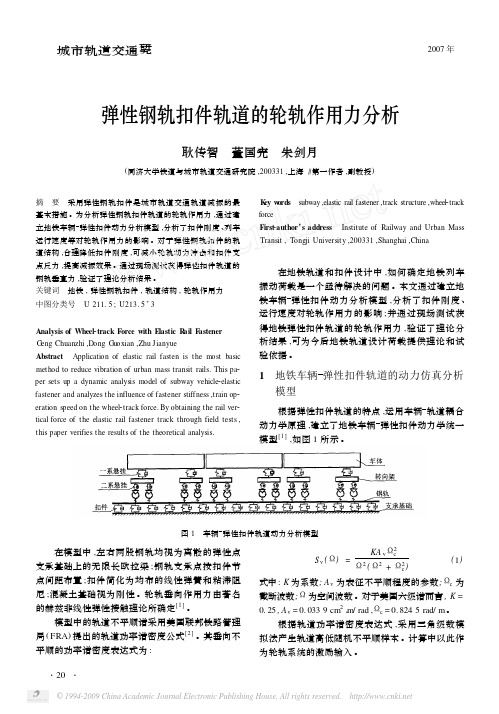

弹性钢轨扣件轨道的轮轨作用力分析耿传智　董国宪　朱剑月(同济大学铁道与城市轨道交通研究院,200331,上海∥第一作者,副教授)摘　要　采用弹性钢轨扣件是城市轨道交通轨道减振的最基本措施。

为分析弹性钢轨扣件轨道的轮轨作用力,通过建立地铁车辆弹性扣件动力分析模型,分析了扣件刚度、列车运行速度等对轮轨作用力的影响。

对于弹性钢轨扣件的轨道结构,合理降低扣件刚度,可减小轮轨动力冲击和扣件支点反力,提高减振效果。

通过现场测试获得弹性扣件轨道的钢轨垂直力,验证了理论分析结果。

关键词　地铁,,轨道结构,轮轨作用力中图分类号　U 211.5;U213.5+3Analysis of Wheel 2track Force with E lastic R ail F astener G eng Chuanzhi ,Dong Guoxian ,Zhu JianyueAbstract Application of elastic rail fasten is the most basic method to reduce vibration of urban mass transit rails.This pa 2per sets up a dynamic analysis model of subway vehicle 2elastic fastener and analyzes the influence of fastener stiffness ,train op 2eration speed on the wheel 2track force.By obtaining the rail ver 2tical force of the elastic rail fastener track through field tests ,this paper verifies the results of the theoretical analysis.K ey w ords　subway ,elastic rail fastener ,track structure ,wheel 2track forceFirst 2author ’s address Institute of Railway and Urban Mass Transit ,Tongji University ,200331,Shanghai ,China 在地铁轨道和扣件设计中,如何确定地铁列车振动荷载是一个亟待解决的问题。

钢轨扣件拆卸的工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!钢轨扣件拆卸的工作流程一、准备工作阶段在进行钢轨扣件的拆卸之前，需要做好准备工作：1. 确定拆卸位置：根据施工要求和设计图纸，确定需要拆卸的钢轨扣件的位置和范围。

轨道扣件习题铁路轨道由钢轨、轨枕、连接零件、道床、道岔和其他附属设备等组成的构筑物。

位于铁路路基上，承受车轮传来的荷载，传递给路基，并引导机车车辆按一定方向运转。

有些国家或地区也称线路上部建筑。

在钢梁桥、灰坑、转盘、一些隧道以及采用新型轨道结构的地段，可以没有道床、或者也没有轨枕。

轨道组成轨道最早是由两根木轨条组成，后改用铸铁轨，再发展为工字形钢轨，20世纪80年代，世界上多数铁路采用的标准轨距(见铁路轨道几何形位)为1435毫米（4英尺8(1、2)英寸）。

较此窄的称窄轨铁路,较此宽的称宽轨铁路（见铁路工程）。

轨枕一般为横向铺设，用木、钢筋混凝土或钢制成。

道床采用碎石、卵石、矿渣等材料。

钢轨、轨枕、道床是一些不同力学性质的材料，以不同的方式组合起来的。

钢轨以连接零件扣紧在轨枕上；轨枕埋在道床内；道床直接铺在路基面上。

轨道承受着多变化的垂直、横向、纵向的静荷载和动荷载，荷载从钢轨通过轨枕和道床传递到路基。

通过力学理论，分析研究在各种荷载条件下，轨道各组成部分所产生的应力和应变，而确定其承载能力和稳定性。

轨道类型为使轨道成为一个整体，要根据铁路的具体运营条件,使轨道各部分之间的作用相互配合,并考虑轨道、车辆、路基三者之间相互作用的配合协调。

这就要求将轨道划分类型。

轨道类型的内容包括钢轨类型，连接零件种类，轨枕的种类和配置，道床材料和断面尺寸。

它所依据的主要运营条件为铁路运量、机车车辆轴重和行车速度。

最佳的轨道结构须做到在给定的运营条件下，保证列车按规定的最高速度平稳、安全和不间断地运行，将荷载有效地传递给铁路路基，并结合合理的轨道材料使用和养护制度，使其设备折旧费、建设投资利息和设备养护费用之和为最小。

轨道结构类型，常按不同运营条件将铁路线路分成为轨道等级来表示。

这种分等的标准各国不同。

中国铁路1975年的规程，将轨道分为四种类型：轻型、中型、次重型和重型四等（见表[中国铁路轨道分类(1975年)]）。

轨道交通扣件的种类
轨道交通扣件的种类
轨道交通扣件的种类
轨道交通扣件是铁路、地铁、有轨电车等轨道交通系统中必不可少的组成部分。

它们连接着铁轨和枕木，保证了铁路的牢固性和稳定性。

常见的轨道交通扣件有以下几种：
1. 钢轨弹性夹具：通过夹紧钢轨，使其能够承受列车的重量和运动冲击力。

它具有较高的弹性和耐久性。

2. 钢轨垫板：安装在钢轨和枕木之间，起到缓冲和减震的作用。

通常由橡胶或聚氨酯等材料制成。

3. 钢轨螺栓：将钢轨和钢轨垫板固定在枕木上的关键部件。

通常由高强度钢材制成。

4. 钢轨垫块：安装在钢轨弹性夹具下方，用于承受列车的垂向荷载。

5. 钢轨接头夹具：用于连接两段钢轨，使之成为一个连续的铁路线路。

它具有较好的弹性和抗疲劳性能。

以上是常见的轨道交通扣件种类，它们的作用各不相同，但都是轨道交通系统中不可或缺的组成部分。

- 1 -。

图2 63型扣板式扣件1—螺纹道钉；2—螺母；3—弹簧垫圈；4—扣板；5—铁座；6—绝缘缓冲垫片；7—绝缘缓冲垫片；8—木栓；9—轨枕；10—钢轨。

图3 70型扣板式扣件1—螺纹道钉；2—螺母；3—平垫圈；4—弹簧垫圈；5—扣板；6—铁座；7—绝缘缓冲垫片；8—绝缘缓冲垫片；9—衬垫；10—轨枕；11—钢轨；12—绝缘防锈涂料；13—硫磺锚固剂。

弹片式扣件由螺旋道钉、螺母、平垫圈、弹片、轨距挡板及弹性垫板等零件组成的一种混凝土枕扣件，为弹性扣件。

螺旋道钉与混凝土轨枕采用硫磺锚固联结。

1967年经铁道部批准，故又称67型弹片式扣件，其后于1968年和1973年又经过两次修改。

采用拱形弹片扣压钢轨，并用轨距挡板代替铁座以调整轨距和传递横向推力于轨枕挡肩。

拱形弹片用弹簧钢制成，弹片的一端扣压轨底顶面，另一端则支承在轨距档板上。

轨距挡板具有双重作用。

它既可用来传递钢轨的横向推力，又可随时更换，以适应不同钢轨类型和轨距的需要，但每块轨距挡板只有一个号码，不能翻转使用。

由于弹片强度不足，容易引起残余变形，甚至折断，放在中国铁路上已不再使用，见图4。

图4 67型弹片式扣件1—螺纹道钉；2—螺母；3—平垫圈；4—弹片；5—轨距挡板；6—绝缘缓冲垫片；7—绝缘缓冲垫片；8—衬垫；9—硫磺锚固剂；10—钢轨；11—轨枕。

弹条式扣件由螺旋道钉、螺母、平垫圈、弹条、轨距挡板、挡板座及弹性垫板等零件组成的一种混凝土枕扣件，为弹性扣件。

由于采用弹条作为钢轨扣压件，利用材料的弯曲变形及扭转变形，又不存在断面的削弱问题，结构形式比较倒合理。

故而已成为中国混凝土轨枕的主型扣件，但它也有设计和制造较复杂的缺点。

中国弹条式扣件主要分弹条Ⅰ，Ⅱ，Ⅲ型扣件三种。

弹条Ⅰ型扣件见图5，因弹条形状像ω，所以又称ω扣件。

弹条用于扣压钢轨，要求保持一定的扣压力及足够强度。

弹条由直径为13mm的热轧弹簧圆钢制成。

弹条有A，B 两种型号，其中A 型弹条较长。

钢轨波磨区段科隆蛋扣件弹条断裂机理摘要：随着交通强国战略的实施，我国列车线路的建设发展迅猛。

但随着列车建设规模的急剧扩大，其运营成本尤其是基础设施维护成本与日俱增。

作为线路的典型轨道损伤问题，钢轨波磨是一种钢轨表面出现的波浪形的周期性磨耗问题。

钢轨波磨加剧了轮轨冲击，加速了车辆设备和线路设施服役性能的劣化和失效进程，特别是在钢轨波磨高发区段伴随着大量的扣件弹条断裂，严重影响列车运营安全。

基于此，对钢轨波磨区段科隆蛋扣件弹条断裂机理进行研究，以供参考。

关键词：钢轨波磨；轮轨摩擦耦合振动；弹条断裂；共振响应引言根据现场调研，弹条成区段断裂位置附近的钢轨上发现了不明原因的钢轨波磨现象，钢轨波磨与扣件弹条断裂有一定的关联关系。

相关学者针对钢轨波磨对扣件弹条的影响进行了试验和理论研究。

在探究ω型弹条的静态受载特征以及列车在实际交变动荷载作用下的振动特征时发现，考虑特定波长的高速铁路钢轨波磨加剧了弹条振动，且加剧幅度最大可达10倍。

通过共振试验发现，当轮轨间的激励频段与弹条的固有频率吻合时，弹条出现与现场相似的裂纹。

研究发现高速铁路波磨段产生的激励频段和弹条安装下的频率响应相吻合是发生弹条共振并导致损伤的原因。

1钢轨波磨的分类根据成形过程的不同，铁路波形的形成机理分为2类:动力学和非动力学，如动力学观点所示，轨道间的摩擦造成的自干、共振和反馈三类振动，可能导致轨道表面初始不稳定，但现有的动力学理论仍然不足，如分析单一振动和忽略其他相关振动影响，模型分析不完整，无法研究各种相互联系的振动情况，这很难解释非动态视图的铣削力的多样性假设车轮的力是恒定的，导致轨道材料与精炼过程之间的塑性流动或材料磨损不均匀，而轨道间扫掠槽曲线的负斜率导致轨道间的自振，导致轨道间的摩擦波动，这两种观点在不同的轨道电路中被表达出来，非动态原因理论主要解释了产生短波的原因，例如残馀应力、静波、弹性和超声理论，但这两种理论相对于某些实际电路上的行波研磨特性而言是有限的。
