实验名称组合逻辑电路分析、设计与测试一、实验目的1.掌握组合逻辑电路的分析与测试方法;2.掌握用门电路设计组合逻辑电路的方法。
二、实验原理1.组合逻辑电路的分析与测试组合逻辑电路是最常见的逻辑电路,即通过基本的门电路(比如与门,与非门,或门,或非门等)来组合成具有一定功能的逻辑电路。
组合逻辑电路的分析,就是根据给定的逻辑电路,写出其输入与输出之间的逻辑函数表达式,或者列出真值表,从而确定该电路的逻辑功能。
组合逻辑电路的测试,就运用实验设备和仪器,搭建出实验电路,测试输入信号和输出信号是否符合理论分析出来的逻辑关系,从而验证该电路的逻辑功能。
组合逻辑电路的分析与测试的步骤通常是:(1)根据给定的组合逻辑电路图,列出输入量和中间量、输出量的逻辑表达式;(2)根据所得的逻辑式列出相应的真值表或者卡诺图;(3)根据真值表分析出组合逻辑电路的逻辑功能;(4)运用实验设备和器件搭建出该电路,测试其逻辑功能。
2.组合逻辑电路的设计与测试组合逻辑电路的设计与测试,就是根据设计的功能要求,列出输入量与输出量之间的真值表,通过化简获得输入量与输出量之间的逻辑表达式,然后根据逻辑表达式用相应的门电路设计该组合逻辑电路,然后运用实验设备与器件搭建实验电路,测试该电路是否符合设计要求。
组合逻辑电路的设计与测试的步骤通常是:(1)根据设计的功能要求,列出真值表或者卡诺图;(2)化简逻辑函数,得到最简的逻辑表达式;(3)根据最简的逻辑表达式,画出逻辑电路;(4)搭建实验电路,测试所设计的电路是否满足要求。
三、预习要求1.阅读理论教材上有关组合逻辑电路的分析与综合以及半加器等章节内容,以达到明确实验内容的目的。
2.查阅附录有关芯片管脚定义和相关的预备材料。
四、实验设备与仪器1.数字电路实验箱;2.芯片74LS00;74LS20。
五、实验内容1.半加器逻辑电路的分析与测试SC图5.5.1 半加器的逻辑电路(1) 根据图5.5.1写出中间量(1Z 、2Z 和3Z )和输出量(S 和C )关于输入量(A 和B )的逻辑表达式。
组合逻辑电路的分析在分析组合逻辑电路时,我们可以使用真值表、卡诺图或布尔代数等方法。
下面将分别介绍这些方法的基本原理和应用。
1.真值表分析法真值表是列出电路的所有可能输入和对应输出的表格。
通过逐行检查真值表的输出列,可以确定电路的功能。
真值表分析法适用于较小规模的电路,但对于较复杂的电路可能不够实用。
2.卡诺图分析法卡诺图是一种图形表示方法,用于描述逻辑函数之间的关系。
它将所有可能的输入组合表示为一个方格矩阵,每个方格代表一个状态。
相邻的方格表示输入之间只有一个位不同。
通过合并相邻的方格,我们可以找到简化逻辑函数的最小项或最小项组合。
卡诺图分析法可以用来优化逻辑电路,减少门的数量和延迟。
3.布尔代数分析法布尔代数是一种用符号和运算规则描述逻辑函数的代数系统。
我们可以使用布尔代数的运算规则来简化和优化逻辑电路。
常见的布尔代数运算包括与运算、或运算、非运算和异或运算等。
通过应用这些运算规则,我们可以将复杂的逻辑函数简化为最小项或最小项组合,从而简化电路。
在进行组合逻辑电路的分析时,我们首先需要确定电路的输入和输出。
然后,我们可以根据电路的功能和输出要求,绘制真值表或卡诺图。
通过分析真值表或卡诺图,我们可以找到逻辑函数的最小项或最小项组合。
接下来,我们可以将这些最小项或最小项组合转化为逻辑门的输入方式。
最后,我们可以使用布尔代数的运算规则来简化逻辑函数和电路。
组合逻辑电路的分析是电路设计和优化的重要一步。
通过应用不同的分析方法,我们可以更好地理解电路的功能和性质,从而更好地设计和优化电路。
在分析组合逻辑电路时,我们需要注意电路的输入和输出要求,合理选择和配置逻辑门,以及优化电路的延迟和开销。
§12.3《组合逻辑电路的分析》教学案【教学目标】1.掌握组合逻辑电路分析的一般步骤;2.学会分析组合逻辑电路的功能【导入新课】内容回顾1.说出下列逻辑电路符号的名称、表达式以及具体的逻辑功能。
【新授内容】任务一、组合逻辑电路数字电路分两大类:_______________和_________________。
1.组合逻辑电路:__________________________________________________。

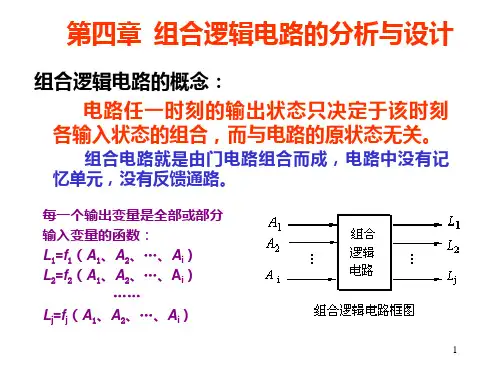

Yi=f(A1,A2,…An) (i=1,2,…m)上式中,A1,A2,…An为输入逻辑变量,Yi称为输出。
1.组合逻辑电路的特点:1)___________________________________________;2)___________________________________________。
任务二、组合逻辑电路的分析组合逻辑电路分析:就是指已知逻辑电路,对其逻辑功能,工作特性,设计思想技术经济指标等实行分析、评价的过程。
例题分析:分析并说明图中所示逻辑电路的逻辑功能。
解:第一步,由电路写表达式:第二步,化简:第三步,列真值表。
0 0 10 1 00 1 11 0 01 0 11 1 01 1 1第四步,判断逻辑功能:【结论】组合逻辑电路的分析步骤:第一步,____________________________________________。
第二步,____________________________________________。
第三步,____________________________________________。
第四步,____________________________________________。
【课堂练习】分析图P3.1电路的逻辑功能,写出Y1、、Y2的逻辑函数式,列出真值表,指出电路完成什么逻辑功能。
组合逻辑电路的分析与设计实验报告实验名称:组合逻辑电路的分析与设计实验目的:通过实验了解组合逻辑电路的基本原理,掌握组合逻辑电路的分析与设计方法。
实验原理:1.组合逻辑电路:由与门、或门、非门等逻辑门电路按一定连接方式组成的电路。
2.逻辑门:与门、或门、非门是组合逻辑电路的基本构建模块,能实现逻辑运算。
-与门:只有所有输入信号都为1时,输出为1;否则输出为0。
-或门:只要任一输入信号为1时,输出为1;否则输出为0。
-非门:输入信号为1时,输出为0;输入信号为0时,输出为1实验步骤:1.分析给定的组合逻辑电路图,理清输入和输出的关系。
2.根据电路图,根据所学的逻辑门原理,推导出真值表。
3.根据真值表,使用卡诺图简化逻辑表达式,并进行逻辑代数运算,得出最简化的逻辑表达式。
4.使用逻辑表达式进行电路设计,画出电路图。
5. 使用工具软件(如LogicWorks等)进行电路模拟分析,验证电路的正确性。
6.根据实际需求,对电路进行优化设计。
实验结果与分析:1.根据给定的组合逻辑电路图,进行逻辑分析和设计,得出最简化的逻辑表达式和电路设计图。
2. 使用LogicWorks等工具软件进行模拟分析,验证电路的正确性。
3.根据分析结果,可进行电路优化设计,提高电路的性能和可靠性。
实验结论:通过本次实验,我们深入了解了组合逻辑电路的基本原理和设计方法。
通过逻辑分析和设计,我们能够得到最简化的逻辑表达式和电路设计图,并能使用工具软件进行模拟分析验证。
实验结果表明,组合逻辑电路能够实现所需的逻辑功能,并能根据实际需求进行优化设计。
组合逻辑电路的分析与设计是数字电路领域的重要工作,对于实际应用中的系统设计和实现具有重要意义。
