液晶显示器电源故障维修

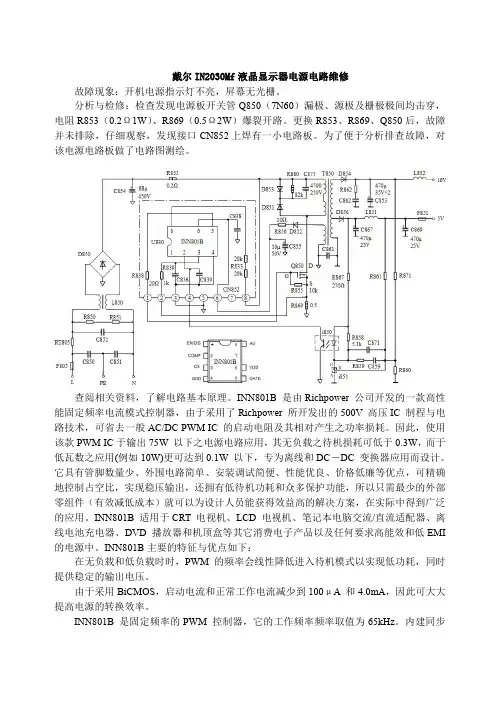

戴尔IN2030Mf液晶显示器电源电路维修故障现象：开机电源指示灯不亮，屏幕无光栅。

分析与检修：检查发现电源板开关管Q850（7N60）漏极、源极及栅极极间均击穿，电阻R853（0.2Ω1W）、R869（0.5Ω2W）爆裂开路。

更换R853、R869、Q850后，故障并未排除，仔细观察，发现接口CN852上焊有一小电路板。

为了便于分析排查故障，对该电源电路板做了电路图测绘。

查阅相关资料，了解电路基本原理。

INN801B是由Richpower公司开发的一款高性能固定频率电流模式控制器，由于采用了Richpower所开发出的500V高压IC制程与电路技术，可省去一般AC/DC PWM IC的启动电阻及其相对产生之功率损耗。

因此，使用该款PWM IC于输出75W以下之电源电路应用，其无负载之待机损耗可低于0.3W，而于低瓦数之应用(例如10W)更可达到0.1W以下，专为离线和DC－DC变换器应用而设计。

它具有管脚数量少、外围电路简单、安装调试简便、性能优良、价格低廉等优点，可精确地控制占空比，实现稳压输出，还拥有低待机功耗和众多保护功能，所以只需最少的外部零组件（有效减低成本）就可以为设计人员能获得效益高的解决方案，在实际中得到广泛的应用。

INN801B适用于CRT电视机、LCD电视机、笔记本电脑交流/直流适配器、离线电池充电器、DVD播放器和机顶盒等其它消费电子产品以及任何要求高能效和低EMI 的电源中。

INN801B主要的特征与优点如下：在无负载和低负载时时，PWM的频率会线性降低进入待机模式以实现低功耗，同时提供稳定的输出电压。

由于采用BiCMOS，启动电流和正常工作电流减少到100μA和4.0mA，因此可大大提高电源的转换效率。

INN801B是固定频率的PWM控制器，它的工作频率频率取值为65kHz。

内建同步斜率补偿电路，可保证连续工作模式下电流回路的稳定性。

整合许多保护及外围电路，如斜率补偿、过电压保护、过载保护等，不但使工作更稳定、可靠，更可大幅减少外部零件及其相对应之零件成本与生产成本。

液晶电视电源板维修方法液晶电视电源板维修方法：一、检查电源板1. 检查电源板本身是否损坏：首先，检查电源板本身是否受到水浸、火烧、拉线等损坏；其次，检查电源板的组件是否冒烟、烧穿或者烧坏。

2. 检查电源板的基本功能是否正常：首先检查电源板的基本功能，比如风扇是否正常工作，空调和加热器是否正常工作，电源板产生多少电压，电源脉冲是否正常；其次，检查电源板的保护功能，比如是否有超载保护、短路保护、过温保护等。

二、排除故障1. 如果检查的结果显示电源板有问题，就要根据问题的具体类型进行排除。

2. 比如，如果是组件烧坏，就可以根据组件的型号和参数进行更换，以确保电源板的正常工作；如果是电压不正常，就可以检查电源调整器是否可以正常工作，更换调整器或者调整调整器参数，让电源板重新正常工作；如果有保护功能不正常，就可以检查保护电路的芯片是否有问题，经过更换或者修改电路，使之恢复保护功能。

三、重新整合电源板1. 将检查后维修好的电源板和液晶电视机组装在一起。

2. 将电源板接上电源插座，并且确认电源电压是正常的。

3. 检查风扇的运行是否正常，并确保空调、加热器等设备的正常工作，特别要注意保护功能是否正常。

4. 将电源板和其他控制电路板完成组装，以正常的电流和电压维持液晶电视的工作。

四、维护与保养1. 一般来说，电源板在日常使用过程中很容易出现各种问题，所以需要对它进行定期维护与保养，以保障它的正常工作。

2. 首先，要检查电源板上的锗元件是否处于过热状态；其次，检查电路分布在电源板上的组件的焊点是否脱落，以防止接触不良的问题；最后，要保持整个液晶电视电路的清洁，以保护电源板不受划痕、接触不良等影响。

显示器故障实例之电源三星151S故障现象和故障特点：通电无反应，指示灯不亮,电源不工作，没有输出。

故障部位：电源芯片的3脚持续供电对地的C7漏电【104瓷片，外表看不出损坏】，使供电电压基本为0V【正常在16V左右】。

联想LXB-L15【冠捷T560K】故障现象和故障特点：开机亮一下马上暗屏。

故障部位：在显示器底座里面的电源12V输出两只滤波电解鼓包了【1000uF/16V】。

通病。

清华同方15寸【源兴代工】故障现象和故障特点：开机机内有“滋滋滋”叫声，屏幕抖动，有不规则的干扰线。

故障部位：300V大滤波电解鼓包。

【100UF/400V】通病。

Hp f1523【冠捷代工】故障现象和故障特点：开机正常，几分钟以后指示灯和屏幕都一亮一灭【灭的时候黑屏】。

故障部位：12V和3.3V供电电解鼓包：C922、C924、C925、C926、C929、C930、C932。

全部换成1000UF/16V。

通病。

TCL 15寸ML-56故障现象和故障特点：开机闪红灯，黑屏。

外置电源适配器空载输出12V，带载4V。

故障部位：外置电源适配器12V供电滤波电解漏电。

【此电解外表看不出来损坏】。

三星151S故障现象和故障特点：通电无反应，指示灯不亮，黑屏。

故障部位：300V大滤波电解【100UF/400V】放炮连同220V输入端的两只圆柱体保险烧断。

Acer 15寸老款PF553故障现象和故障特点：通电无反应，开关失灵，指示灯不亮，黑屏。

故障部位：300V大滤波电解正极引脚腐蚀断路、电源输出滤波电解C703、C707鼓包【1000UF/16V】。

通病。

Hp 17寸f1723【冠捷代工】故障现象和故障特点：插或者不插信号线都是通电绿灯一亮一灭，黑屏。

在指示灯灭时按开关失灵，指示灯亮时按开关可以关机。

故障部位：电源输出滤波电解C922、C923鼓包【1000UF/16V】。

通病。

Acer 15寸FP553故障现象和故障特点：无电，黑屏，指示灯不亮。

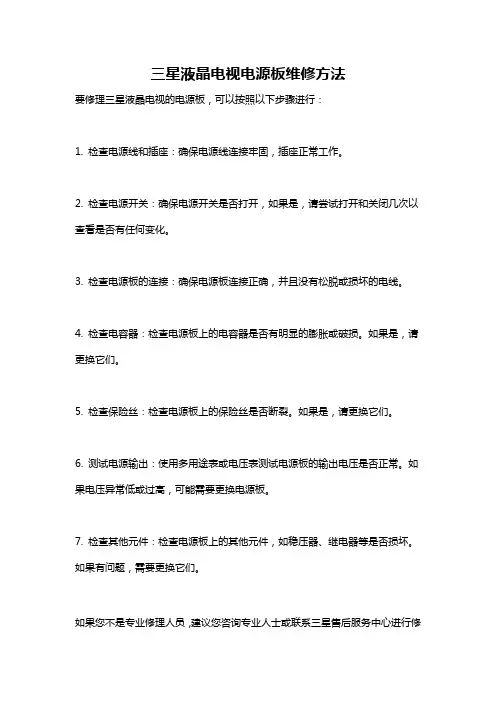

三星液晶电视电源板维修方法
要修理三星液晶电视的电源板，可以按照以下步骤进行：
1. 检查电源线和插座：确保电源线连接牢固，插座正常工作。

2. 检查电源开关：确保电源开关是否打开，如果是，请尝试打开和关闭几次以查看是否有任何变化。

3. 检查电源板的连接：确保电源板连接正确，并且没有松脱或损坏的电线。

4. 检查电容器：检查电源板上的电容器是否有明显的膨胀或破损。

如果是，请更换它们。

5. 检查保险丝：检查电源板上的保险丝是否断裂。

如果是，请更换它们。

6. 测试电源输出：使用多用途表或电压表测试电源板的输出电压是否正常。

如果电压异常低或过高，可能需要更换电源板。

7. 检查其他元件：检查电源板上的其他元件，如稳压器、继电器等是否损坏。

如果有问题，需要更换它们。

如果您不是专业修理人员，建议您咨询专业人士或联系三星售后服务中心进行修
理。

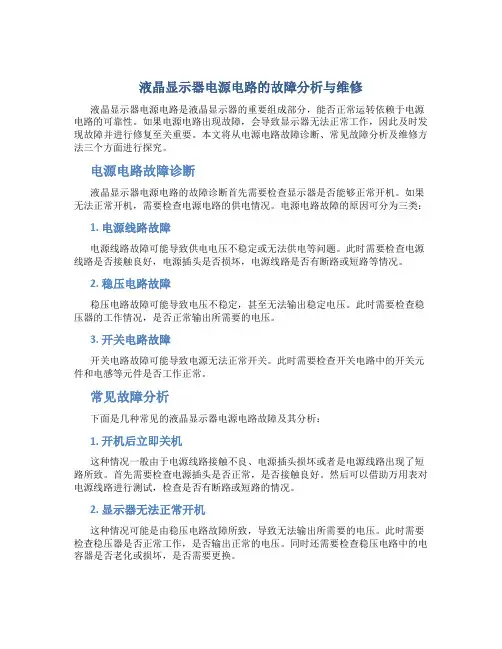

液晶显示器电源电路的故障分析与维修液晶显示器电源电路是液晶显示器的重要组成部分，能否正常运转依赖于电源电路的可靠性。

如果电源电路出现故障，会导致显示器无法正常工作，因此及时发现故障并进行修复至关重要。

本文将从电源电路故障诊断、常见故障分析及维修方法三个方面进行探究。

电源电路故障诊断液晶显示器电源电路的故障诊断首先需要检查显示器是否能够正常开机。

如果无法正常开机，需要检查电源电路的供电情况。

电源电路故障的原因可分为三类：1. 电源线路故障电源线路故障可能导致供电电压不稳定或无法供电等问题。

此时需要检查电源线路是否接触良好，电源插头是否损坏，电源线路是否有断路或短路等情况。

2. 稳压电路故障稳压电路故障可能导致电压不稳定，甚至无法输出稳定电压。

此时需要检查稳压器的工作情况，是否正常输出所需要的电压。

3. 开关电路故障开关电路故障可能导致电源无法正常开关。

此时需要检查开关电路中的开关元件和电感等元件是否工作正常。

常见故障分析下面是几种常见的液晶显示器电源电路故障及其分析：1. 开机后立即关机这种情况一般由于电源线路接触不良、电源插头损坏或者是电源线路出现了短路所致。

首先需要检查电源插头是否正常，是否接触良好。

然后可以借助万用表对电源线路进行测试，检查是否有断路或短路的情况。

2. 显示器无法正常开机这种情况可能是由稳压电路故障所致，导致无法输出所需要的电压。

此时需要检查稳压器是否正常工作，是否输出正常的电压。

同时还需要检查稳压电路中的电容器是否老化或损坏，是否需要更换。

3. 显示器开机后显示异常如果显示器开机后显示异常，可能是由于电源电路故障引起的。

一种常见情况是屏幕无法正常亮度调节，此时需要检查电源电路中的可变电阻是否正常。

另外，还可能是因为开关电路发生了故障，需要检查开关电路中的开关元件和电感等元件是否工作正常。

维修方法液晶显示器电源电路的维修需要具备一定的电子维修知识和能力。

下面是常见的几种维修方法：1. 更换电源线路或电源插头如果发现电源线路或电源插头接触不良或损坏，需要进行更换。

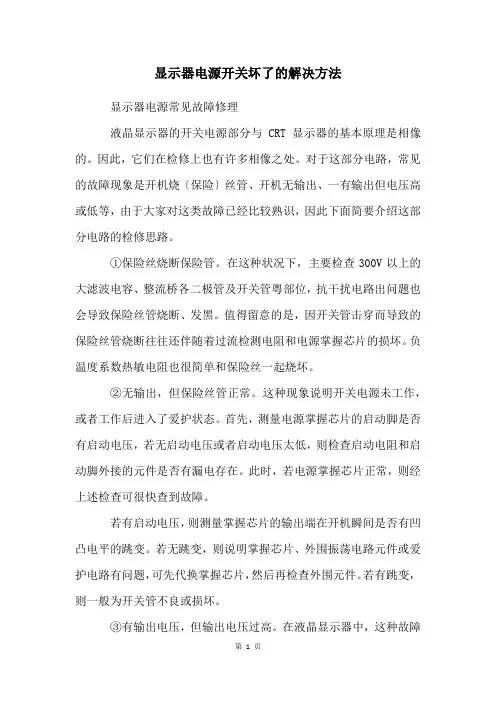

显示器电源开关坏了的解决方法显示器电源常见故障修理液晶显示器的开关电源部分与CRT显示器的基本原理是相像的。

因此，它们在检修上也有许多相像之处。

对于这部分电路，常见的故障现象是开机烧〔保险〕丝管、开机无输出、一有输出但电压高或低等，由于大家对这类故障已经比较熟识，因此下面简要介绍这部分电路的检修思路。

①保险丝烧断保险管。

在这种状况下，主要检查300V以上的大滤波电容、整流桥各二极管及开关管粤部位，抗干扰电路出问题也会导致保险丝管烧断、发黑。

值得留意的是，因开关管击穿而导致的保险丝管烧断往往还伴随着过流检测电阻和电源掌握芯片的损坏。

负温度系数热敏电阻也很简单和保险丝一起烧坏。

②无输出，但保险丝管正常。

这种现象说明开关电源未工作，或者工作后进入了爱护状态。

首先，测量电源掌握芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则检查启动电阻和启动脚外接的元件是否有漏电存在。

此时，若电源掌握芯片正常，则经上述检查可很快查到故障。

若有启动电压，则测量掌握芯片的输出端在开机瞬间是否有凹凸电平的跳变。

若无跳变，则说明掌握芯片、外围振荡电路元件或爱护电路有问题，可先代换掌握芯片，然后再检查外围元件。

若有跳变，则一般为开关管不良或损坏。

③有输出电压，但输出电压过高。

在液晶显示器中，这种故障往往来自稳压取样和稳压掌握电路。

直流输出十取样电阻十误差取样放大器(如TL431)+光电祸合器+电源掌握芯片等电路共同构成了一个闭合的掌握环路，在这一环节中，任何一处出问题都会导致输出电压上升。

显示器电源的检修〔方法〕①假负载法。

在修理开关电源时，为区分故障是出在负载电路还是电源本身消失故障，常常需要断开负载，并在电源输出端(一般为12V)加上假负载进行试机。

之所以要接假负载，是由于在开关管截止期间，存储在开关变压器初级绕组的能量要向次级释放，假如不接假负载，则开关变压器存储的能量无处释放，极易导致开关管击穿损坏。

关于假负载的选取，一般选取30一66W/12V的灯泡〔汽车或摩托车上用)作假负载，这样做的优点是直观便利，依据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的凹凸。

液晶显示器电源维修&液晶显示器高压板芯片和驱动板维修技法[ 2010-12-25 11:54:00 | By: tzjzz ]液晶显示器高压板芯片的维修液晶显示器高压板电路元器件紧凑,许多元器件采用的是双面安装,因此查找具体元器件或走线都比较困难.由于末级升压变压器很难购买到,因此对一些高压板单独设计的电路,一般采用更换整板的方法进行维修,即所谓"板级"维修,维修成本视驱动的CCFL数目不同而定,一般在百元以内.在电源、高压一体化设计的机型中,多由于空间所限或查找接口不易,还是提倡采用更换单个故障元器件的方法来维修,即所谓的"芯片级"维修..4.1 高压板电路故障的判断方法对于高压板(逆变电路)的检修,可采用以下方法进行分析和判断..高压测试棒触碰法对于开机后闪一下即黑屏的故障,可采此法.开机后,电源指示灯为绿色,马上用高压测试棒(也可用单支万用表表笔)触碰高压输出插头焊脚,看是否有微弱蓝色火花出现,如果有火花出现,故障在灯管lg 显示器驱动本身或接插件问题.注意多灯管的要逐一进行试验.这里强调开机后马上进行测试,主要是为避免保护电路启动后造成误判.根据实际经验,冷机即使灯管损坏,保护电路启动也需要几秒以上,而热机或者刚断开电源不久又重新通电,保护电路启动仅需～2s.因此要掌握好检测时机.图6-18所示为Royer结构逆变电路各主要元器件损坏后 190 页,共 322 页第6章液晶显示器高压板代换与维修技法的故障现象示意图.图6-18 Royer结构逆变电路各主要元器件损坏后的故障现象示意图如果在保护电路未动作之前测得无放电火花产生,则应测量各级供电电压是否正常,背光灯启动信号电平是否正确.用示波器测量末级驱动管或者控制集成块信号输出引脚是否有以上波形(具体频率因机型而异,通常幅值在10～20%,).如果有波形,故障一般在升压变压器、二次侧高压输出电容或灯管.图6-19所示是Royer结构逆变电路各点波形示意samsung显示器官网图.图6-19 Royer结构逆变电路各点波形示意图.代换法因为冷阴极荧光灯没有灯丝,其损坏与否不能凭简单的电阻测量法进行判断,只有将其接于正常的逆变电路上,通过观察其发光状况才能确认..观察法灯管是否老化,可通过观察法进行判断.一般来说,在老化的灯管顶端,可以见到类似普通荧光灯老化后的发黑现象,这时说明该灯管已经不能用了,需要进行代换..假负载法高压板电路有个特点,当灯管损坏、未连接时,会自动保护,停止工作,因此,在维修时应接上灯管,对于多灯高压板,每个输出口都应接上灯管.这种方法虽然方便判断,但比较麻烦,主要因为灯管脆弱、长度太长,连接灯管检修时很不方便.因此,日常维修时一般采用假负载法,如图6-20所示,即在高压板的高压输出端用一个150KΩ/10W的水泥电阻来代替灯管,这样就方便多了.不过,高压正常时该假负载发热量比较大,注意不要烫坏其他元液晶显示器报价器件.191 页,共 322 页液晶显示器维修代换技法揭密图6-20假负载法示意图.4.2 高压板电路常见故障的检修电源指示灯亮,但黑屏这种故障在比较老的机型中表现为电源指示灯可以由黄色(或红色)转变为绿色,但黑屏;在新的机型中表现为电源指示灯转换一下颜色后又回归为初始颜色.出现以上差别主要是保护电路取样点以及电源指示灯的连接方式不同所致.检修此种故障时,先检查BACK--ON(背光灯启动信号)电平是否变化,高压末级供电是否正常,然后用金属工具尖端碰触升压变压器输出端,看是否有蓝色放电火花,如果有火花就检查代换CCFL、高压输出电容;反之,则检查高压形成电路.由高压板形成的黑屏和由电源故障形成的黑屏是有一定区别的,电源电路出现故障时,整机无电,屏幕上什么都看不到,是真正意义上的黑屏;高压板出现故障时,显示器工作时仔细观察屏幕,发现会有微弱的图像液晶显示器的价格,因此,这种黑屏严格来说应称为"暗屏",但一般习惯上仍称为"黑屏".开机瞬间显示器可以点亮,然后黑屏这种故障多出现在多灯显示器中(15in以上),因某只灯管损坏、接触不良而造成输出电流平衡保护电路启动.如果是高压输出元器件损坏(包括接触不良),须断电后查找,维修时一般需要代换CCFL来判断.屏幕图像发黄或发红,亮度降低这种故障多为CCFL老化所致,换上同规格新品可解决问题.使用一段时间后黑屏,关机后再开可重新点亮这种故障主要是由于高压逆变电路末级或者供电级元器件发热量大,长期工作造成虚焊所致,通过轻轻拍打机壳观察屏幕是否恢复点亮可以辅助判断,找到故障点后补焊即可.屏幕闪烁这种故障主要是背光灯管老化引起,极少数是因为高压电路不正常所致.开机后屏幕亮度不够或随后黑屏,高压板部位有"吱吱"响声这种故障主要是由于升压变压器绕组三星22显示器报价存在匝间短路所致,理论上更换升压变压器即可解 192 页,共 322 页第6章液晶显示器高压板代换与维修技法决.但实际上,很难购买到同型号配件,不同型号的配件性能不匹配,所以不能代用,一般需要更换整个高压板来解决..4.3 高压板电路维修技巧高压板电路类似于CRT显示器的行输出电路,它把输入的低压直流电压(一般为转换成500V-1kV的高频高压电,供给背光灯管使用.检修高压板的主要工具是示波器和万用表.因为高压逆变电路的工作频率高(50～80kHz),所以可采用示波器进行测量;万用表可用普通的高内阻机械指针式万用表(如常用的MF47、500型)和数字式万用表.这里强调的是万用表的内阻要高,尽量避免对被测电路的影响;不要用万用表去测量高压输出端,因为:①高压输出端的电压是交流电,万用表测不准;②电压较高,容易对仪表造成损害.本文来自织梦一般情况下,旧机型的升压变压器和灯管容易出现问题,新机型的三星19寸led显示器保护电路和工艺问题比较多.为保证CCFL供电的平衡及可靠性能,多灯高压供电电路均采用几组完全相同的电路分别为各个灯管供电,检修时可相互对照,因几组电路同时损坏的可能性几乎不存在.新型的液晶显示器还具有高压平衡保护电路,通过对高压输出电流的检测判断高压是否正常.如果高压输出电流不平衡(如多灯系统单灯损坏、接触不良、任一高压输出电路元器件损坏),经PWM控制Ic检测后,会判断电路有故障,使振荡电路停振,关断高压输出.此时,单灯显示器电源指示灯亮,黑屏;多灯显示器屏幕闪烁一下后再变成黑屏.对于没有高压平衡保护电路的机型,在高压电路出现故障后,启动计算机,在适合光线下侧视屏幕,依然会有暗淡的图文显示.通过这个特征可以快速判断故障是否出现在高压电路.高压板电路还有一个亮度调节接口,这个接口受MCU发出的亮度调节PWM脉冲控制长城显示器报价.此接口电压的改变,最终会改变高压输出值,也就会改变CCFL的亮度,实现液晶显示器的亮度调节.若此电路正常,调整亮度时该接口电压会有平滑的高低变化..5液晶显示器高压板维修代换实例【例1】一台LG L1510S液晶显示器,遭遇雷击,黑屏.织梦好，好织梦分析与检修:该机为开关电源、高压电路一体化板设计.经检查,发现高压主控芯片炸裂,不能得知型号,部分铜箔烧断.排除其他故障后,决定对高压板进行代换,通过对该机驱动板插排(CW301)和驱动板连线标记及外围元器件判断,与高压有关的接口如下:CW301的1脚为LPWM,2脚为DIM,3脚为POW(高压启动端),8、9脚为GND,10、11脚为12V.其中1、脚都和亮度调节有关系,暂时不能确定正确接法.把新高压板除亮变调节插针外其他一一对应接好,插好背光灯插头.开机显示器点亮,将新高压板亮度控制端脚接驱动板DIM端,调节亮度无变化,但调节对比度图像亮暗变化完全可以接受.将新高压板亮度控制端接驱动板LPWM端明基显示器19寸报价,亮度可以进行调节,且变化幅度与原机基本一致.193 页,共 322 页液晶显示器维修代换技法揭密由于原机内空间有限,新高压板不能直接固定,于是将原机高压部分元器件完全拆除,将新高压板用胶粘在腾出的电路板空位上.安装孔处焊接一条导线,导线另一端就近用螺钉拧紧在屏外壳上.至此代换完毕,开机一切正常.【例2】LG 1510S液晶显示器,黑屏(无背光有图像).分析与检修:根据故障现象,初步判断为高压板及连线、灯管有故障.用灯管测试板检查灯管无问题,更换高压板故障依旧,经过仔细检查高压板连线接口,发现BL端电压时有时无,ADJ电压0V,怀疑连线断线.用万用表测量,果然断线,更换连线后,故障排除.本文来自织梦【例3】 AOC LM1520液晶显示器,打开后屏幕闪亮一下后黑屏.分析与检修:对比正常的显示器,测驱动板到高压板上的各电压正常,故怀疑高压板有问题.测高压控制芯片TL1451供电端9脚无电压.来自驱动板的高压启动信飞利浦显示器驱动号(ON/OFF)通过一个晶体管对TL1451的9脚供电进行控制,如图6-21所示.当高电平(3V)到来时,导通,Q10获得偏置电压也导通,12v电压加在Q10的c极,从而给TL1451供电.如果Q10、中有一只损坏,TL1451的9脚的电压就会不正常.图6-21例3高压启动控制电路实测Q12的基极有3v电压,其集电极的电压接近0v;Q10的发射极有12v电压,但的集电极无电压,判断Q10损坏.该晶体管为贴片晶体管,看不清型号,试用s01550代替,故障排除.【例4】飞利浦150s3液晶显示器故障,黑屏,指示灯显示为绿色.分析与检修:通电开机,在日光灯下发现有很暗的图像,估计是高压板或灯管坏,如果是灯管坏,一般不会两个灯管同时坏,故障应该是在高压板.该机的高压板为双灯宽口型,从电源板来的12V经过一个贴片保险电阻送到高压板,为高压板供电.测量高压板无12V,检查贴片保险电阻,发现已损坏,更换后,故障排除.【例5】明基17in液晶显示器,暗屏.本文来自织梦分析与检修:根据故障现象,怀疑高压板电路不良,打开机盖,取下高压板电脑显示器报价表,发现高压板上的升压电容C826虚焊,驱动管Q808、Q809击穿,并且造成12v供电保险管PF801烧断.更换损坏的元器件,故障排除.【例6】多台明基FP71G液晶显示器,均出现以下故障:有电源指示,能开/关机,联机指示灯由橙色变绿色,但黑屏或者亮几秒后黑屏.194 页,共 322 页第6章液晶显示器高压板代换与维修技法分析与检修:根据故障现象,应为高压板电路不良,经检查,发现C826(0.22uF/160V)失容、Q805损坏,保险管PF801(3A)熔断.C826、PF801很好代换,Q805是场效应管,可用×系列管子代换如IRF9630、IRF9634.更换以上元器件后,故障排除.若更换以上元器件后仍有问题,要检查升压变压器,升压变压器本身损坏的很少,多是引脚虚焊,应仔细补焊.高压板控制芯片TL1451A质量可靠,一般不用怀疑它.【例7】明基Q7T4液晶显示器,黑屏,绿色指示灯绿亮.分析与检修:根据故障现象,判断为高压板不良,拆下高压板,经过检查,发现高压电路的一只驱动管和一个保险电阻(3A)已损坏,更换以上配件后,故障排除.【例8】一台美晶LCD1701液晶三星显示器显示器,黑屏.本文来自织梦分析与检修:经检查,发现高压板上面的高压变压器损坏,因无配件,考虑代换整个高压板.该机高压板是一块单独的小板,采用+12V供电,四灯窄口,把新高压板对应插针与显示器驱动板接好后,发现开机还是黑屏,连续多次按开机键可见屏幕瞬间亮一下,仔细核对接线无误,也不存在接触不良现象.用万用表测量控制信号插排时发现,该机在电源绿色指示灯亮时,POW端(高压启动端)是低电平,也就是说,该机是低电平开机的,而更换的这款高压板是高电平开机的,需要对开机信号进行倒相.于是将POW线断开, 接到NPN型晶体管C1815的基极,发射极接地, 集电极接高压板5脚POW插针, 组成简单倒相电路,开机亮度正常,故障排除.【例9】一台晶明LCD-170E液晶显示器,开机后屏幕闪亮一下后黑屏,首次开机亮的时间要长一些.分析与检修:接入白色信号通电试机,仔细观察屏幕,发现其点亮时屏幕亮度不均,下方明显郑州优派显示器偏暗,怀疑下方背光灯或高压板驱动电路有问题.断电后打开机壳,检查发现该显示器采用的液晶屏为四灯管结构,上、下方各两根,每两根灯管用一个高压变压器驱动,下方一个灯管供电插座引脚脱焊,将其补焊后开机,故障排除.本例故障为一个背光灯插座开焊,表面现象是亮度不均匀然后黑屏,内因是灯管开路后导致保护电路启动,关闭所有驱动输出所致.采用白光栅观察法可以快速判断灯管电路故障部位,要注意的是观察视角必须垂直于屏幕,以免产生误判.【例10】一台15in液晶显示器,据机主讲,此机原故障为屏幕时亮时不亮,最后发展到完全不亮,已经请人修过,认为是高压板损坏,更换了某个晶体管后开机即发热冒烟.分析与检修:打开机壳,发现显示器是由通用驱动板改装而成的,高压板是一个单独的组件;拔掉接插件将其取下后,测量电源部分供电均正常,将显示器连机,可显示器无信号输入见屏幕有隐约显示,证明其他电路没有问题,于是放心解决高压板故障.直观检查高压板的末级输出电路,一个晶体管已经烧焦,必是过电流所致,为便于分析,绘出其高压电路如图6-22所示.195 页,共 322 页液晶显示器维修代换技法揭密 196 页,共 322 页第6章液晶显示器高压板代换与维修技法由图6-22可见,这是一个Royer电路,主控芯片是BIT3102,这种电路在很多高压板上都有应用.在检测过程中发现在PCB铜箔面L1的两个焊点竟用铜线短接,取下短接线后,一个引脚就脱离了焊盘,可见这个引脚已经严重烧蚀,系虚焊打火所致,测量其阻值,表针不动,用刮刀将引脚清除干净后测阻值恢复正常.将L1焊好,更换损坏的Q1、Q2后通电试机,屏幕点亮,显示正常,手摸Q1、Q2温升正常,至此故障彻底排除.在很多电路中,电感的作用都容易被忽略,一些维修经验也证明很多电感都可以用导线直接短接.本例中的第一个维修人员恰恰是因为盲目凭aoc显示器价格借经验,不对电路进行分析,才导致维修失败的.Royer结构高压逆变电路供电电感是不允许短路的,该电路中,L1的作用有两点:①抑制Q3开关电流突变,减小开关损耗;②避免对振荡电路工作的影响.【例11】一台液晶显示器,开机屏暗.分析与检修:根据维修经验,怀疑高压电路有故障,首先用替换法更换灯管,把高压板上的灯管接口从高压板上拆出,换上新灯管开机,毫无反应,说明故障不是灯管引起.接着检查驱动板和高压板的连线,看高压板是否有正常的供电、高压启动信号和亮度控制信号.经检查,发现供电电压在驱动板连接口处是正常的,但在高压板处测不到,测量它们之间的连接线,发现有三根线已经断开了,更换一组新的连接线后故障排除.【例12】一台液晶显示器,暗屏.分析与检修:根据故障现象,判断为高压板有故障.为便于检修,给出其高压板电路,如图6-23所示.高压板正常工作至少需要供电、开启philips液晶显示器信号、地线三根输入信号线.先检查12V供电,熔丝两端均有12V电压,高压板输入供电是正常的.的3脚为开启控制端,加电测量,第3脚没有测到高电平的开启信号电压,测量输入插座5脚(ON/OFF)也没有电压.断电测连线,发现5脚与驱动板对应脚的连线不通,将其接通后,试机,故障排除.【例13】一台17in液晶显示器,故障为开机亮一下即灭.分析与检修:开壳后,发现高压板已被换新,原机为四灯宽口,已换为四灯突口.用四灯宽口替换,并恢复好相关电路,开机正常,故障排除.内容来自dedecms【例14】BENQ 17in液晶显示器,开机电源灯亮,不显示.分析与检修:根据故障现象,判断为高压板损坏.此机为电源、高压二合一板,换高压板要改电源电路(具体改接方法在前面已介绍),改好后开机2h 无异常,故障排除.【例l5】某液晶显示器,屏暗.分析与检修:仔细观察,发现背光没有点亮,怀疑高压板有故障.拆下高压板,发现高压控制芯片为OZ960,根据高压板和OZ960的应用电路绘出高压联想电脑显示器不亮板电路,如图6-24所示.高压板正常工作至少需要供电、启动、地线三根输入信号线.先检查供电,高压板熔丝两端均有12V电压,输入供电是正常的.检查OZ960的3脚启动端无电压,正常应为3.或5V高电平.仔细检查,发现OZ960的3脚外围锈蚀断裂,用一细铜线接好后,试机正常,故障排除.液晶显示器驱动板维修技法液晶显示器驱动板电路原理比较复杂，日常维修时，一般采用"板级"维修，但对于一些简单的故障，应采用"芯片级"维修，毕竟因一点小问题而更换整个驱动板有点可惜下面简要介绍驱动板主要电路的维修技法1 输入接口电路维修技法液晶显示器信号输入电路发生故障以后，现象与CRT显示器有相似之处但是在一些杂牌液晶显示器中，由于电路设计不完善，对输入信号要求较为严格，如果信号源本身输出不太规范，那么故障现象就与CRT显示器不完全相同了例如，一些具有VGA输出的廉价影碟机、卫星接收机电脑显示器没有信号、数字机顶盒等，其输出信号在CRT显示器上可以正常显示图像，在液晶显示器上就不一定能够正确还原图像，可能会出现提示"无信号"或者画面不停涨缩的现象此种情况涉及电路改造，维修难度较大内容来自dedecmsVGA插头在多次插拔以后可能会导致针孔中的簧片松动，出现接触不良还有就是对显示器信号线的大力拉扯，也可能导致VGA插头信号传输问题，导致显示器黑屏或者单色、偏色遇此情况除更新信号线外，还可以使用焊锡把显示器信号线插头上的针脚加粗，让松动的簧片重新和显示器信号线紧密接触，或者更换显示器上的VGA插座另外，也可能是PCB板上的VGA插头对应焊点开焊或者断路，重新补焊就可以了DVI信号传输电路出现的故障与此类似，检修方法大致相同2 主控电路维修技法主控电路的主要故障为虚焊、电容漏电等，常表现为显示屏花屏、白屏检修时首先保证主控芯片的正常供电，主控芯三星led电脑显示器片有多路供电引脚，供电电压一般分3．3V、2．5V、1.8V等几种如果供电电压正常，就要对IC进行补焊措施，再检查其外围元器件是否损坏主控芯片外围元器件通过在路测试的方法就能够判断是否损坏之所以采用这种近似模糊的检修方法，主要原因是主控芯片型号繁杂，配件难购且较贵，因此，确认主控芯片损坏后大多需要更换驱动板当然，如果手上有同型号的芯片且有相应的焊接工具，也可通过更换主控芯片的方法来解决3 微控制器电路维修技法织梦好，好织梦微控制器常见故障现象及维修方法介绍如下：（1）无规律花屏、死机主要检测微处理器的基本工作条件是否正常，＋5V供电是否稳定，复位电路元器件、晶振性能有无不良另外，微控制器本身损坏或存储器资料丢失，也会造成死机故障这种情况往往需要更换驱动板才能够解决如果微控制器一切正常，需要检查主控电路和液晶屏本身（2）按键失灵首先检电脑显示器查按键接插件是否接触良好，有无开焊断裂，各按键有无短路漏电；再检查电容是否存在漏电现象，若存在，则更换，否则，检测微控制器基本工作条件是否正常如果故障还不能排除，就检测SDA、SCL上挂接的元器件是否损坏（3）无法自动调整这种故障主要是由微处理器或存储器软件错误、物理损坏或通信不良等造成的首先检测SDA、SOL总线有无断线；然后更换写有数据的存储器若仍不能排除故障，一般为微控制器本身损坏4 驱动板软件故障维修技法驱动板软件故障是指驱动板EEPROM存储器中的内容出错或丢失引起的故障，常见故障现象为黑屏、花屏、屏幕有干扰等对于此类故障的处理方法是：如果原EEPROM存储器没有损坏，只须用编程器写入正常的数据即可；如果原EEPROM存储器已损坏，需要更换EEPROM存储器，并写入正常数据关于EEPROM存储器的更换，一般的原则是：最好使用相lg显示器怎么样同系列的存储器代换，如故障机使用24系列，代换品也最好在24系列中挑选；另外，代换存储器的存储容量不能小于原型号存储容量织梦内容管理系统需要说明的是，现在有很多液晶显示器，在驱动板上找不到EEPROM存储器，这并不是说这类驱动板没有EEPROM存储器，而是因为这类驱动板的EEPROM存储器被集成在MCU中若此类驱动板出现软件故障，需要重写MCU中的数据液晶显示器驱动板代换技法液晶显示器驱动板采用双面贴片安装技术，电路元器件紧凑，且型号标注不明确甚至未标注，再加上大部分液晶显示器根本找不到图纸，给查找具体元器件或走线都造成了很大的困难有很多故障即使查找到损坏的元器件或芯片，由于市场上很难买到这些配件，也还是无法修好因此，当驱动板出现故障时，除一些简单故障采用"芯片级"方法维修外，大多采用更换驱动板的方法进行维修，即"板级"维修"板级"维修主要有以下两长城m99 三色比种方法：（1）用液晶显示器"原装驱动板"进行更换这类驱动板在出厂时已写好了驱动程序，因此，可直接进行更换这种代换方法的缺点是：原厂驱动板价格较高，不易购买，且驱动板不通用，一种驱动板一般只能适应一种液晶显示器例如，AOC LM729液晶显示器的驱动板只能用于LM729液晶显示器，不能用于其他显示器的维修因此，在日常代换时一般不采用这种方法进行代换（2）用"通用驱动板"（也称"万能驱动板"）进行代换目前，市场上这类驱动板较多，尽管这种"通用驱动板"所用元器件与"原装驱动板"不一致，但通过简单地连接线路，再用编程器向"通用驱动板"写人不同的面板驱动程序（购买编程器时会随机送面板驱动程序光盘），即可适应不同的液晶面板，通用性很强，而且维修成本也不高（价格比"原装驱动板"要低得多。

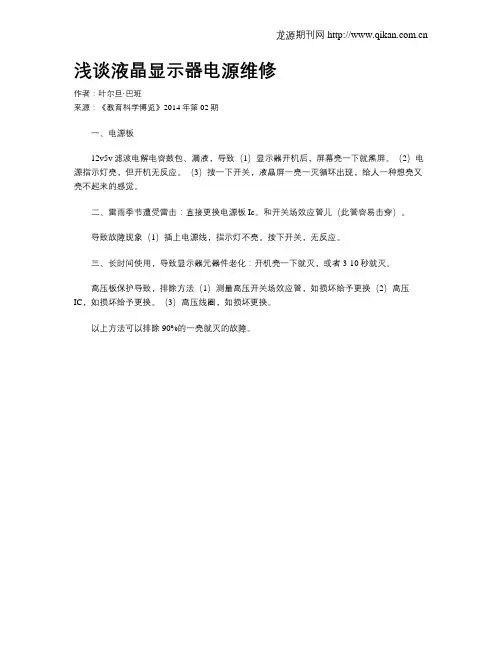

龙源期刊网
浅谈液晶显示器电源维修
作者：叶尔旦·巴班
来源：《教育科学博览》2014年第02期
一、电源板
12v5v滤波电解电容鼓包、漏液，导致（1）显示器开机后，屏幕亮一下就黑屏。

（2）电源指示灯亮，但开机无反应。

（3）按一下开关，液晶屏一亮一灭循环出现，给人一种想亮又亮不起来的感觉。

二、雷雨季节遭受雷击：直接更换电源板Ic。

和开关场效应管儿（此管容易击穿）。

导致故障现象（1）插上电源线，指示灯不亮。

按下开关，无反应。

三、长时间使用，导致显示器元器件老化：开机亮一下就灭，或者3-10秒就灭。

高压板保护导致，排除方法（1）测量高压开关场效应管，如损坏给予更换（2）高压
IC，如损坏给予更换。

（3）高压线圈，如损坏更换。

以上方法可以排除90%的一亮就灭的故障。

液晶显示器维修教程
液晶显示器维修通常涉及以下几个方面：
1. 检查电源：首先，确保显示器的电源线连接牢固，并且
电源插座正常工作。

然后，检查显示器的电源开关是否正
常工作。

如果电源正常，但显示器仍无法启动，可能是电
源板出现故障，需要更换。

2. 检查信号线：确认显示器的信号线连接牢固，并且连接
到正确的接口。

如果信号线没有问题，可以尝试连接到不
同的电脑或设备上，以排除信号源的问题。

3. 检查显示屏：如果显示器仍然无法启动或显示画面异常，可能是显示屏本身出现故障。

可以使用一个工作正常的显
示器连接到同一台电脑上，以确认是显示器的问题还是电
脑的问题。

如果问题出现在显示器上，可能需要更换或修
复显示屏，这需要专业的技术支持。

4. 清洁显示器：有时显示器出现模糊、模糊、颜色不正常
等问题，可能是由于灰尘或污垢的堆积。

可以使用柔软的
干净布轻轻擦拭显示屏，或者使用专门的显示器清洁剂进行清洁。

注意不要使用含有酒精或溶剂的清洁剂，这可能会损坏显示屏。

请注意，在进行任何维修操作之前，务必断开显示器的电源，并且根据显示器的使用手册或与制造商联系以获得正确的维修方法和建议。

如果您不确定如何进行维修，建议寻求专业的技术支持。

液晶电视电源板常见的故障判断和检修方法一、常见故障判断1.不开机：液晶电视按下开关后没有任何反应，无法开机。

2.开机但无显示：液晶电视能够开机，但屏幕无显示，完全黑屏或者显示的画面不清晰。

3.电视频繁重启：液晶电视开机后经常自动重启，无法正常使用。

二、液晶电视电源板故障检修方法1.不开机故障原因：电视没有任何反应，首先需要检查电源插座是否通电，以及电视电源线是否连接正常。

如果以上两个条件都满足，但电视仍然无法开机，可能是由于电源板损坏引起的。

检修方法：使用万用表检测电源板的输出电压是否正常，如果输出电压为零或者过低，则说明电源板出现故障。

此时建议更换电源板。

2.开机但无显示故障原因：电视能够开机，但屏幕无显示，可能是液晶面板或者背光模组损坏导致的。

检修方法：首先检查背光灯是否亮起，如果背光灯没有亮起，可以通过检查背光灯驱动回路是否正常来判断是否需要更换电源板。

如果背光灯亮起但屏幕无显示，可能是液晶面板故障。

此时建议将液晶面板拆下并更换。

3.电视频繁重启故障原因：电视开机后经常自动重启，可能是电源板或者主板故障导致的。

检修方法：首先检查电源板的输出电压是否正常，如果输出电压波动较大或者不稳定，可能是电源板损坏引起的。

此时建议更换电源板。

如果电源板正常，可能是主板故障引起的，建议更换主板。

三、注意事项1.在进行电视维修时，首先需要断开电源，并且等待一段时间，确保电视电源完全断开。

2.在更换电源板时，应根据液晶电视的型号选择相应的电源板型号，并使用静电手环等防静电装置，避免静电对电视电路的损坏。

3.如果您不具备相关的电器维修知识和技能，建议将电视送至专业的售后维修中心进行维修，以避免因操作不当导致更大的损失。

总结：液晶电视电源板故障多种多样，常见的故障判断和检修方法包括不开机、开机但无显示、电视频繁重启等问题。

在检修过程中，需要仔细检查电源插座、电视电源线的连接情况，并使用万用表等工具检测电源板的输出电压是否正常。

液晶显示器电源灯不亮的检修方法
一、检查电源供电：
1.确保电源插头正确插入电源插座，并检查电源是否通电。

2.检查电源线是否损坏，如有损坏需要更换。

二、检查连接问题：
1.检查电源线与显示器的连接是否牢固，如果松动则需要重新插插头。

2.检查电源线与电脑主机或电脑显示设备的连接是否正确，确保连接
端口无损坏。

三、检查显示器故障：
1.检查显示器后面板的电源开关是否打开。

2.检查显示器屏幕是否有明显的划痕或裂纹，如果有可能是显示器损坏。

3.检查显示器背光灯是否损坏。

如果背光灯损坏，可以通过更换背光
灯或维修显示器来解决问题。

4.检查显示器的控制面板，确认面板是否正常工作，如有需要，更换
面板。

四、进一步排查故障：
1.将显示器与另一台电脑或设备连接进行测试，判断是否是电脑或电
脑设备的问题。

2.将显示器连接到不同的电源插座进行测试，确定是否是电源供电问题。

总结：
以上是液晶显示器电源灯不亮的一些检修方法，通过逐一排查，可以找出问题的根源并采取相应的解决措施。

另外，为了避免出现以上问题，平时应注意使用和保养显示器，确保电源供电正常、连接稳固，避免在不稳定的电压环境下使用显示器。

液晶显示器电源维修（超详细图文教程）电源维修详细介绍液晶显示器电源的作用、工作原理、维修及代换，一、电源的作用1、电源的基本知识液晶电源的作用是为整机提供能量，常见的电源适配器外观如图所示=702)window.open('/DownloadImg/2 010/11/1815/6903166_1.jpg');" border=0src="/DownloadImg/2010/11/18 15/6903166_1.jpg"onload="if(this.offsetWidth>'702')this.width='702';if(this.offs etHeight>'2800')this.height='2800';"> 它的输入是220V交流电，输出为12V、4A直流电。

电源适配器的内部电路结构如图所示=702)window.open('/DownloadImg/2 010/11/1815/6903166_2.jpg');" border=0src="/DownloadImg/2010/11/18 15/6903166_2.jpg"onload="if(this.offsetWidth>'702')this.width='702';if(this.offsetHeight>'2800')this.height='2800';">2、液晶电源的常见存在形式常见的液晶电源有内置式和外置式两种。

内置式电源一般是和高压板做在一起，形成二合一电源板，驱动板需要的各路电压均有电源板产生。

外置式电源也就是通常所说的电源适配器，它一般是220V交流电输入，12V直流电输出，驱动板需要的其他电原在驱动板上进行变换。

联想19寸宽屏液晶显示器电源LD7575PS故障排除一例刚到新单位，自己使用的一台联想19寸液晶显示器就罢工了。

前一晚睡觉前把电源都关了，第二天早上起来显示器死活不开机，电源指示灯也不亮了，典型的电源板故障！心想可能还是跟前几次的故障一样，所以也没放在心上，出去干活儿了。

中午回来，按了几下电源钮，还是没反映，心想不行，得下手赶紧修了，下午还有网络会议要开，耽误不得。

找来工具，卸下下部四颗螺钉后，面板取不下来，用力撬了撬边缘，有点不大对头。

最后打开后才明白，这个面板是很好拆的：先卸除下部的四颗螺钉，将面板向上推，就轻松取下了。

之后拆下TFT和背光组件，拔除灯管线和驱动板的连线，取下电源板上的铁壳，拆下电源板如下图（没带相机，借用网上一张，顺便给商家打个广告）：电源板上有三只电容680微法/25V（C211、C212、C213)鼓包，但均未爆浆，从旧CRT显示器上拆下两只25V1000微法和1只480微法/25V电容替换，故障依旧。

看来故障有点棘手。

接好电源测5V和14V电压输出分别为:~，。

5V供电明显偏低，从而引起驱动板芯片无法正常工作，按电源键开机无法进行。

该电源主控芯片为LD7575PS,次级电压从5V支路上取样，通过反馈电路到芯片2脚。

查反馈支路上各元件，依次更换了IC202(TL431)，C210(470p)，主滤波电容150微法/450V，光耦817B，当用817C 光耦替代817B后，5V电压升至之间波动，14V电压升至，上下波动。

由于450V的滤波电容体积过大，无法放入机壳内，用起子放电后，又将原机滤波电容换上，开机没电压又降至，怀疑放电过程中损坏了光耦。

测光耦输入端电压差几乎为0，又用421光耦替换817C，开机电压升至，接显示器电源灯依然不亮。

从网上下载主控芯片的资料，各脚功能如下(不想翻译了，有兴趣的自己查吧）：从上图看，反馈支路上的大部分元件均更换排查过，维修陷入困境。

至此，唯一的可疑元件转移到了主控芯片LD7575PS上。

液晶显示器的常见故障及维修方法
1.显示不亮或显示异常
-检查电源线是否插紧，并确保显示器电源开关打开。

-检查连接电脑或其他设备的视频线是否插紧。

-检查显示器的亮度设置是否正确，可以增加亮度。

-如果以上方法都无效，可能是显示器的背光故障，需要拆开显示器
进行维修或更换背光组件。

2.显示器无法开机
当液晶显示器无法开机时，可以尝试以下维修方法：
-检查电源线是否插紧，并确保插在充电器或电源插座上。

-使用电源故障检测仪检测电源是否正常工作。

-检查显示器的电源开关是否打开。

-检查电源线是否损坏，如有必要，可以更换电源线。

3.显示器闪烁或出现噪点
在液晶显示器上出现闪烁或噪点可能是由以下原因导致的：
-检查连接显示器和电脑或其他设备的视频线是否插紧，如果有必要，可以更换视频线。

-检查显示器分辨率是否与电脑或其他设备兼容，尝试调整分辨率。

-检查显示器的刷新率设置是否正确，一般来说，60Hz是较为常用的刷新率。

-如果以上方法都无效，可能是显示器的面板故障，需要拆开显示器进行维修或更换面板。

4.显示器出现死点或亮点
死点和亮点是指显示器屏幕上出现的一些固定的黑点或白点，可以通过以下方法进行修复：
-轻轻按压死点或亮点所在的位置，有时会有奇迹发生，能使死点或亮点恢复正常。

-使用一些专门的死点修复软件，这些软件可以对屏幕进行快速的色彩变换和抖动操作，以修复死点。

造成电源电路故障的原因可能是：保险管烧坏、滤波电容损坏、开关管烧坏、稳压电路异常、保护电路异常等。

当液晶显示器电源电路出现故障后，常见的故障现象主要有以下几点。

（1）按电源开关后，电源指示灯不亮，液晶显示器无反应；（2）按电源开关后，电源指示灯一闪即灭；（3）按电源开关后，液晶显示器无反应，检查后发现总是烧坏保险管。

1．无输出电压故障分析如果液晶显示器电源电路中的+5V 和+12V 电压均无输出，一般是由于无交流电输入，或电源连接线断线，或开关电源损坏等引起的。

2．输出电压低故障分析如果液晶显示器电源电路中的+5V 和+12V 输出电压均偏低，一般是由于滤波电容失容引起，可打开电源外壳后直接更换电容。

3．无输出且有“吱吱”响声故障分析如果液晶显示器电源电路无输出电压，且有“吱吱”响声，一般是由于+310V 滤波电容失容，或负载有短路引起的。

5.2.2 流程图——电源电路故障检修流程电源电路故障检修流程如图5-9所示（以图5-2所示电源电路图为例）。

5.2.3 维修实战——电源电路无电压输出故障维修当液晶显示器电源电路出现故障后，其检修方法如下（参考图5-2）。

检查液晶显示器的供电电网是否有电，电网电压与该液晶显示器要求的供电电压是否一致，电源插座是否有电等。

测量电源板输出电压是否为0。

如果电源板输出电压不为0，接着检查+12V/+5V 保护电路中的元器件（如二极管ZD902/ZD903等），并更换损坏的元器件。

如果电源板输出电压为0，接着测量电源板电源插座220V 电压是否正常。

如果不正常，检查电源线缆和电源插座是否接触良好。

如果电源板电源插座220V 电压正常，接着检查电源保险管是否烧断。

如果烧断，转到。

如果保险管没有烧断，接着测量310V 滤波电容（如C905）引脚电压是否为310V。

如果不是，检查310V 滤波电容及整流滤波电路中的整流二极管和滤波电容、电感，并更换损坏的元器件。

如果310V 滤波电容引脚电压为310V，接着检查开关管是否正常。
