解析开关电源电压输出低的原因和检修方法

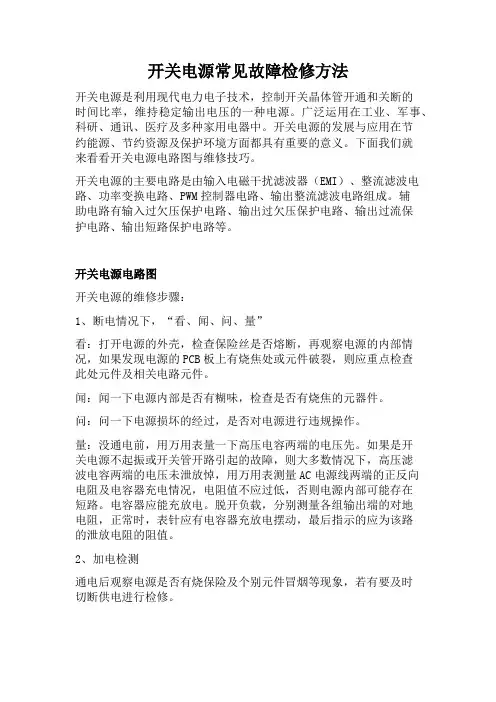

开关电源常见故障检修方法开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源。

广泛运用在工业、军事、科研、通讯、医疗及多种家用电器中。

开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。

下面我们就来看看开关电源电路图与维修技巧。

开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源电路图开关电源的维修步骤：1、断电情况下，“看、闻、问、量”看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。

闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。

问：问一下电源损坏的经过，是否对电源进行违规操作。

量：没通电前，用万用表量一下高压电容两端的电压先。

如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。

电容器应能充放电。

脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。

2、加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象，若有要及时切断供电进行检修。

测量高压滤波电容两端有无300伏输出，若无应重点查整流二极管、滤波电容等。

测量高频变压器次级线圈有无输出，若无应重点查开关管是否损坏，是否起振，保护电路是否动作等，若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。

如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM芯片保护输入脚的电压，如果电压超出规定值，则说明电源处于保护状态下，应重点检查产生保护的原因。

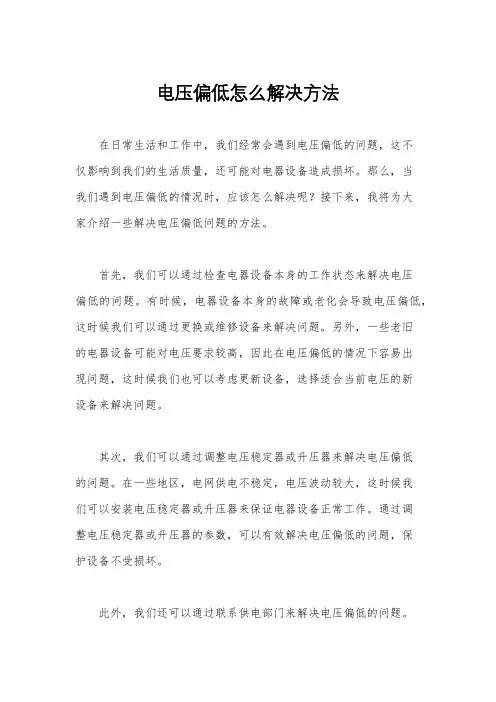

电压偏低怎么解决方法在日常生活和工作中，我们经常会遇到电压偏低的问题，这不仅影响到我们的生活质量，还可能对电器设备造成损坏。

那么，当我们遇到电压偏低的情况时，应该怎么解决呢？接下来，我将为大家介绍一些解决电压偏低问题的方法。

首先，我们可以通过检查电器设备本身的工作状态来解决电压偏低的问题。

有时候，电器设备本身的故障或老化会导致电压偏低，这时候我们可以通过更换或维修设备来解决问题。

另外，一些老旧的电器设备可能对电压要求较高，因此在电压偏低的情况下容易出现问题，这时候我们也可以考虑更新设备，选择适合当前电压的新设备来解决问题。

其次，我们可以通过调整电压稳定器或升压器来解决电压偏低的问题。

在一些地区，电网供电不稳定，电压波动较大，这时候我们可以安装电压稳定器或升压器来保证电器设备正常工作。

通过调整电压稳定器或升压器的参数，可以有效解决电压偏低的问题，保护设备不受损坏。

此外，我们还可以通过联系供电部门来解决电压偏低的问题。

当我们发现家中或工作场所的电压偏低时，可以及时联系供电部门进行检修。

供电部门会派专业人员前来检查供电设备和线路，及时发现并解决电压偏低的问题，确保正常供电。

最后，我们可以考虑使用UPS不间断电源来解决电压偏低的问题。

UPS不间断电源可以在电压波动或断电时为设备提供稳定的电源，保护设备不受损坏。

通过安装UPS不间断电源，可以有效应对电压偏低的问题，保障设备的正常工作。

综上所述，当我们遇到电压偏低的问题时，可以通过检查电器设备、调整电压稳定器、联系供电部门或安装UPS不间断电源等多种方法来解决问题。

希望以上方法能够帮助大家有效解决电压偏低的困扰，保障设备的正常使用。

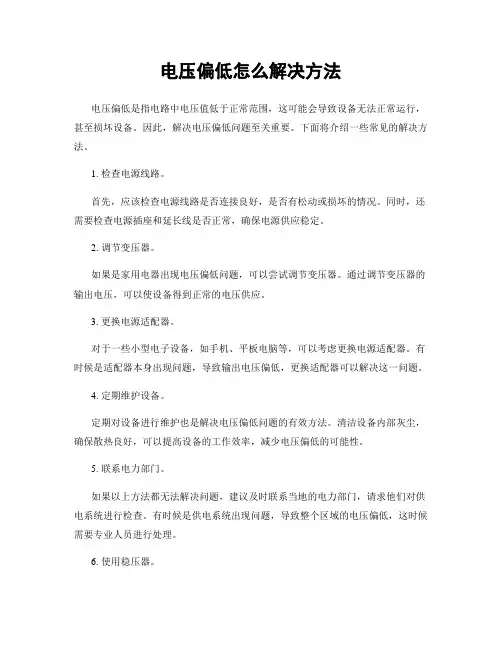

电压偏低怎么解决方法
电压偏低是指电路中电压值低于正常范围，这可能会导致设备无法正常运行，甚至损坏设备。

因此，解决电压偏低问题至关重要。

下面将介绍一些常见的解决方法。

1. 检查电源线路。

首先，应该检查电源线路是否连接良好，是否有松动或损坏的情况。

同时，还需要检查电源插座和延长线是否正常，确保电源供应稳定。

2. 调节变压器。

如果是家用电器出现电压偏低问题，可以尝试调节变压器。

通过调节变压器的输出电压，可以使设备得到正常的电压供应。

3. 更换电源适配器。

对于一些小型电子设备，如手机、平板电脑等，可以考虑更换电源适配器。

有时候是适配器本身出现问题，导致输出电压偏低，更换适配器可以解决这一问题。

4. 定期维护设备。

定期对设备进行维护也是解决电压偏低问题的有效方法。

清洁设备内部灰尘，确保散热良好，可以提高设备的工作效率，减少电压偏低的可能性。

5. 联系电力部门。

如果以上方法都无法解决问题，建议及时联系当地的电力部门，请求他们对供电系统进行检查。

有时候是供电系统出现问题，导致整个区域的电压偏低，这时候需要专业人员进行处理。

6. 使用稳压器。

对于一些对电压要求较高的设备，可以考虑使用稳压器。

稳压器可以稳定输出电压，保护设备不受电压波动的影响，是解决电压偏低问题的有效装置。

综上所述，解决电压偏低问题需要根据具体情况采取相应的措施。

在日常使用电器时，也要注意保养设备，定期检查电源线路，以减少电压偏低带来的影响。

希望以上方法能够帮助您解决电压偏低的问题，保障设备的正常使用。

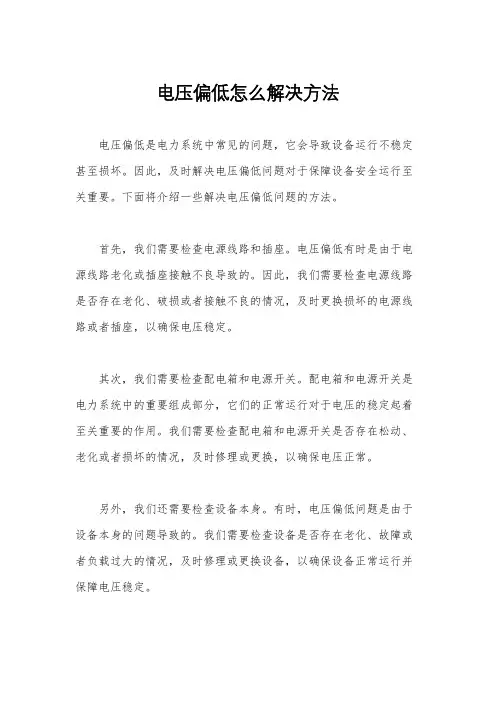

电压偏低怎么解决方法
电压偏低是电力系统中常见的问题，它会导致设备运行不稳定甚至损坏。

因此，及时解决电压偏低问题对于保障设备安全运行至关重要。

下面将介绍一些解决电压偏低问题的方法。

首先，我们需要检查电源线路和插座。

电压偏低有时是由于电源线路老化或插座接触不良导致的。

因此，我们需要检查电源线路是否存在老化、破损或者接触不良的情况，及时更换损坏的电源线路或者插座，以确保电压稳定。

其次，我们需要检查配电箱和电源开关。

配电箱和电源开关是电力系统中的重要组成部分，它们的正常运行对于电压的稳定起着至关重要的作用。

我们需要检查配电箱和电源开关是否存在松动、老化或者损坏的情况，及时修理或更换，以确保电压正常。

另外，我们还需要检查设备本身。

有时，电压偏低问题是由于设备本身的问题导致的。

我们需要检查设备是否存在老化、故障或者负载过大的情况，及时修理或更换设备，以确保设备正常运行并保障电压稳定。

此外，我们还可以考虑安装稳压器。

稳压器是一种能够稳定电
压的设备，通过安装稳压器可以有效解决电压偏低的问题，保障设
备的安全运行。

总之，解决电压偏低问题需要我们从多个方面进行检查和处理，包括检查电源线路和插座、配电箱和电源开关，以及设备本身的情况。

只有全面排查并及时处理问题，才能有效解决电压偏低的情况，保障设备的安全运行。

希望以上方法对您有所帮助。

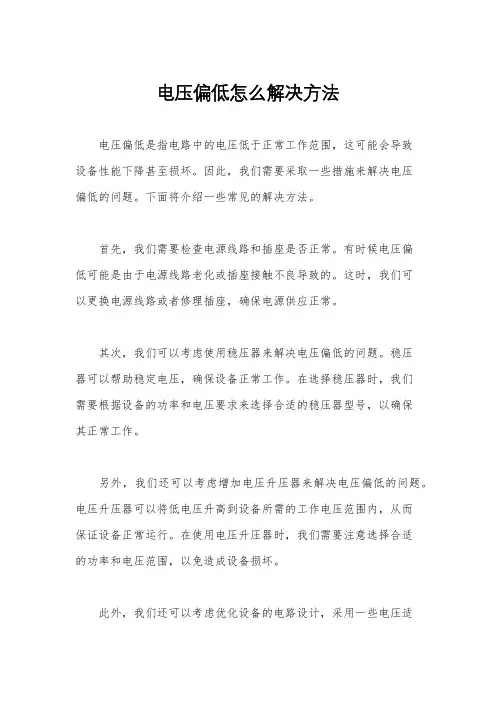

电压偏低怎么解决方法
电压偏低是指电路中的电压低于正常工作范围，这可能会导致
设备性能下降甚至损坏。

因此，我们需要采取一些措施来解决电压
偏低的问题。

下面将介绍一些常见的解决方法。

首先，我们需要检查电源线路和插座是否正常。

有时候电压偏
低可能是由于电源线路老化或插座接触不良导致的。

这时，我们可
以更换电源线路或者修理插座，确保电源供应正常。

其次，我们可以考虑使用稳压器来解决电压偏低的问题。

稳压
器可以帮助稳定电压，确保设备正常工作。

在选择稳压器时，我们
需要根据设备的功率和电压要求来选择合适的稳压器型号，以确保
其正常工作。

另外，我们还可以考虑增加电压升压器来解决电压偏低的问题。

电压升压器可以将低电压升高到设备所需的工作电压范围内，从而
保证设备正常运行。

在使用电压升压器时，我们需要注意选择合适
的功率和电压范围，以免造成设备损坏。

此外，我们还可以考虑优化设备的电路设计，采用一些电压适
应性更好的元件，从而降低对电压的要求。

通过优化电路设计，我们可以在一定程度上解决电压偏低的问题，提高设备的稳定性和可靠性。

最后，如果以上方法都无法解决问题，我们可能需要联系专业的电气工程师进行检修和维护。

他们可以通过专业的仪器和技术手段来诊断和解决电压偏低的问题，确保设备正常运行。

总的来说，电压偏低可能会给设备带来一些问题，但我们可以通过一些方法来解决这一问题，确保设备正常工作。

希望以上方法能够帮助到大家，谢谢阅读！。

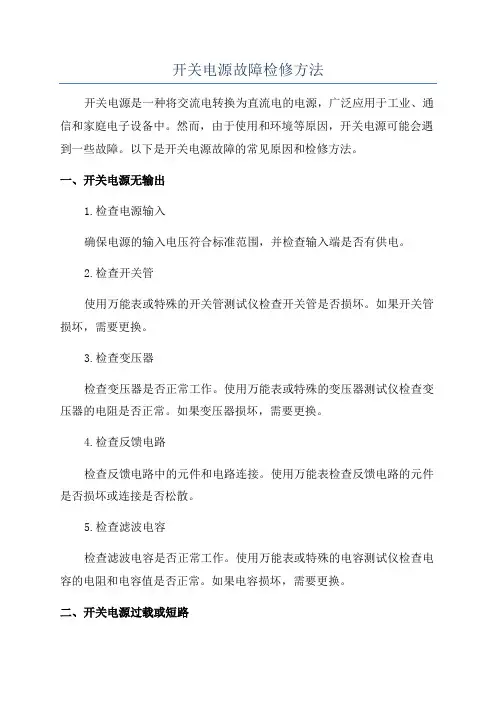

开关电源故障检修方法开关电源是一种将交流电转换为直流电的电源，广泛应用于工业、通信和家庭电子设备中。

然而，由于使用和环境等原因，开关电源可能会遇到一些故障。

以下是开关电源故障的常见原因和检修方法。

一、开关电源无输出1.检查电源输入确保电源的输入电压符合标准范围，并检查输入端是否有供电。

2.检查开关管使用万能表或特殊的开关管测试仪检查开关管是否损坏。

如果开关管损坏，需要更换。

3.检查变压器检查变压器是否正常工作。

使用万能表或特殊的变压器测试仪检查变压器的电阻是否正常。

如果变压器损坏，需要更换。

4.检查反馈电路检查反馈电路中的元件和电路连接。

使用万能表检查反馈电路的元件是否损坏或连接是否松散。

5.检查滤波电容检查滤波电容是否正常工作。

使用万能表或特殊的电容测试仪检查电容的电阻和电容值是否正常。

如果电容损坏，需要更换。

二、开关电源过载或短路1.检查输出负载确保输出负载符合开关电源的额定负载范围。

如果输出负载过大，需要减小负载或更换更大功率的开关电源。

2.检查保护电路检查保护电路是否正常工作。

使用万能表或特殊的保护电路测试仪检查保护电路的元件和电路连接是否正常。

3.检查开关管和功率电容检查开关管和功率电容是否正常工作。

使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。

4.检查控制电路检查控制电路是否正常工作。

使用万能表或特殊的控制电路测试仪检查控制电路的元件和电路连接是否正常。

三、开关电源工作不稳定或产生噪音1.检查输入电源检查输入电源的稳定性和电压波动情况。

使用电压表或特殊的电源测试仪检测输入电压的波动情况。

2.检查输出电压检查开关电源的输出电压是否稳定。

使用万能表或特殊的电压测试仪检测输出电压的波动情况。

3.检查滤波电容检查开关电源的滤波电容是否正常工作。

使用万能表或特殊的电容测试仪检测滤波电容的电阻和电容值是否正常。

4.检查开关管和功率电容检查开关管和功率电容是否正常工作。

使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。

开关电源的工作原理与维修在现代电子设备中，开关电源作为一种常见的电源供应模块，被广泛应用于各种设备中，如电脑、手机充电器、电视等。

开关电源相比于传统的线性电源具有更高的效率和稳定性，因此备受青睐。

本文将介绍开关电源的工作原理以及常见的维修方法。

工作原理开关电源的工作原理主要基于三个关键元件：变压器、整流器和滤波器。

当输入交流电压被整流器转换为直流电压后，变压器通过开关管（如晶体管）来控制电流的开闭，进而实现将直流电压转换为高频脉冲信号。

这些脉冲信号经过变压器的变压作用，最终输出所需的稳定直流电压。

开关电源的高频工作使得其输出更为稳定、效率更高。

通过控制开关管的导通时间，可以调整输出电压的大小，实现对电压的精确控制。

同时，开关电源内部还配备了保护机制，如过流保护、过压保护等，确保设备和用户的安全。

维修方法尽管开关电源具有高效稳定的特点，但在长时间使用过程中仍可能出现各种故障。

以下是一些常见的开关电源故障及其维修方法：1.电容故障：开关电源中的电容可能会出现漏液、爆裂等情况，导致输出电压不稳定甚至无法正常工作。

此时需要更换损坏的电容并进行电源校准。

2.开关管故障：开关管长时间工作后可能会损坏，导致整个电源无法正常工作。

此时需要测量开关管的导通情况，确认是否需要更换新的开关管。

3.滤波器故障：滤波器在使用过程中可能会被过载、过压等问题影响而损坏，导致输出的电压波动较大。

对于此类故障，需要检查并更换损坏的滤波器。

4.散热系统故障：开关电源长时间工作会产生一定的热量，如果散热系统不良，可能导致电源温度过高而引发故障。

因此，定期清洁和确保散热系统正常工作至关重要。

在进行开关电源的维修时，应首先确保断开电源并排除电容器电压，避免触电危险。

同时，维修人员需要具备一定的电子知识和技能，以便更好地识别和解决各种故障。

总的来说，开关电源作为现代电子设备中不可或缺的部件，其工作原理和维修方法都需要得到深入理解和熟练掌握。

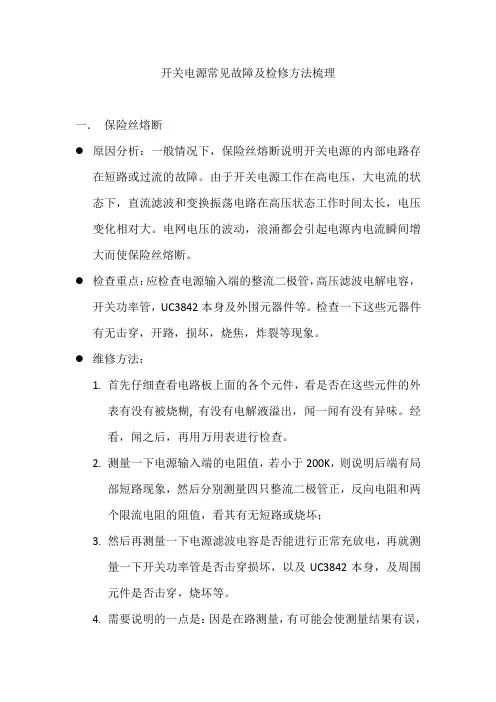

开关电源常见故障及检修方法梳理一．保险丝熔断●原因分析：一般情况下，保险丝熔断说明开关电源的内部电路存在短路或过流的故障。

由于开关电源工作在高电压，大电流的状态下，直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对大。

电网电压的波动，浪涌都会引起电源内电流瞬间增大而使保险丝熔断。

●检查重点：应检查电源输入端的整流二极管，高压滤波电解电容，开关功率管，UC3842本身及外围元器件等。

检查一下这些元器件有无击穿，开路，损坏，烧焦，炸裂等现象。

●维修方法：1.首先仔细查看电路板上面的各个元件，看是否在这些元件的外表有没有被烧糊, 有没有电解液溢出，闻一闻有没有异味。

经看，闻之后，再用万用表进行检查。

2.测量一下电源输入端的电阻值，若小于200K，则说明后端有局部短路现象，然后分别测量四只整流二极管正，反向电阻和两个限流电阻的阻值，看其有无短路或烧坏；3.然后再测量一下电源滤波电容是否能进行正常充放电，再就测量一下开关功率管是否击穿损坏，以及UC3842本身，及周围元件是否击穿，烧坏等。

4.需要说明的一点是：因是在路测量，有可能会使测量结果有误，造成误判。

因此必要时可把元器件焊下来再进行测量。

如果仍然没有上述情况则测量一下输入电源线及输出电源线是否内部短路。

5.一般情况下，熔断器熔断故障，整流二极管，电源滤波电容，开关功率管，UC3842是易损件，损坏的概率可达95%以上，一般着重检查一下这些元器件，就可很容易排除此类故障。

二．无直流电压输出或电压输出不稳定●原因分析：如果保险丝是完好的，在有负载的情况下，各级直流电压无输出。

这种情况主要是以下原因造成的：电源中出现开路，短路现象，过压，过流保护电路出现故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。

●维修方法：1.首先，用万用表测量一下高频变压器次级的各个元器件是否有损坏。

2.在排除了高频整流二极管击穿、负载短路的情况后，然后在测量各输出端的直流电压，如果这时输出仍为零，则可以肯定是电源的控制电路出了故障。

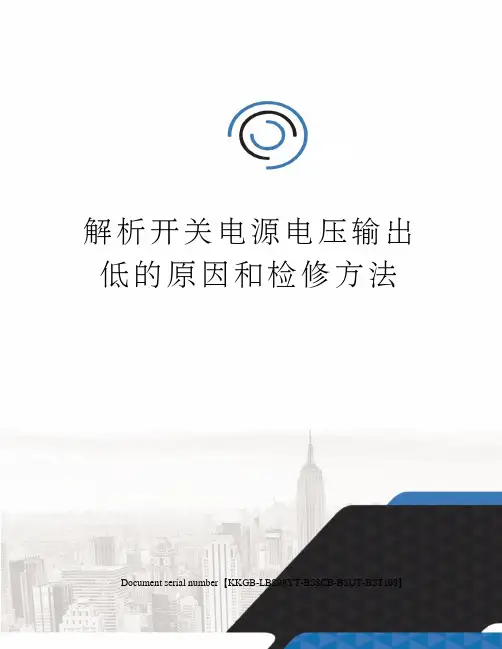

解析开关电源电压输出低的原因和检修方法 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够，超出脉宽调整电路控制范围。

(2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。

(3)开／关机切换错误，行扫描电路刚开始工作瞬间，开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源，非副电源提供。

(4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。

(5)保护电路末端因故障进入导通状态，使电源进入弱振状态，引起开关电源输出电压下降。

(6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。

(7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。

(8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障，使正反馈量不足，导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低。

(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低。

2、判断故障的方法与步骤从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路，在检修时应先缩小故障范围。

(1)先测开关管c极电压，确认开关管供电正常。

(2)根据开关电源各个输出端电压判断故障。

开关电源有的输出端电压正常，有的低于正常值。

故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫，说明负载过流，查负载。

开关电源各路输出均低。

这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路。

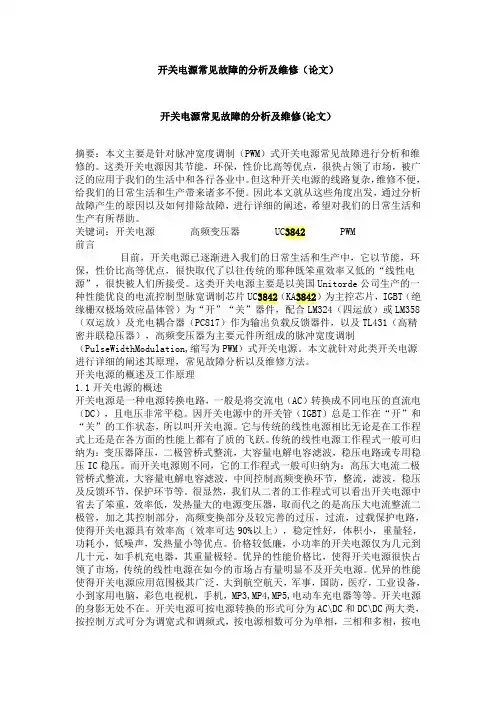

开关电源常见故障的分析及维修（论文）开关电源常见故障的分析及维修(论文）摘要：本文主要是针对脉冲宽度调制（PWM）式开关电源常见故障进行分析和维修的。

这类开关电源因其节能，环保，性价比高等优点，很快占领了市场，被广泛的应用于我们的生活中和各行各业中。

但这种开关电源的线路复杂，维修不便，给我们的日常生活和生产带来诸多不便。

因此本文就从这些角度出发，通过分析故障产生的原因以及如何排除故障，进行详细的阐述，希望对我们的日常生活和生产有所帮助。

关键词：开关电源高频变压器 UC3842 PWM前言目前，开关电源已逐渐进入我们的日常生活和生产中，它以节能，环保，性价比高等优点，很快取代了以往传统的那种既笨重效率又低的“线性电源”，很快被人们所接受。

这类开关电源主要是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。

本文就针对此类开关电源进行详细的阐述其原理，常见故障分析以及维修方法。

开关电源的概述及工作原理1.1开关电源的概述开关电源是一种电源转换电路，一般是将交流电（AC）转换成不同电压的直流电（DC），且电压非常平稳。

因开关电源中的开关管（IGBT）总是工作在“开”和“关”的工作状态，所以叫开关电源。

它与传统的线性电源相比无论是在工作程式上还是在各方面的性能上都有了质的飞跃。

传统的线性电源工作程式一般可归纳为：变压器降压，二极管桥式整流，大容量电解电容滤波，稳压电路或专用稳压IC稳压。

而开关电源则不同，它的工作程式一般可归纳为：高压大电流二极管桥式整流，大容量电解电容滤波，中间控制高频变换环节，整流，滤波，稳压及反馈环节，保护环节等。

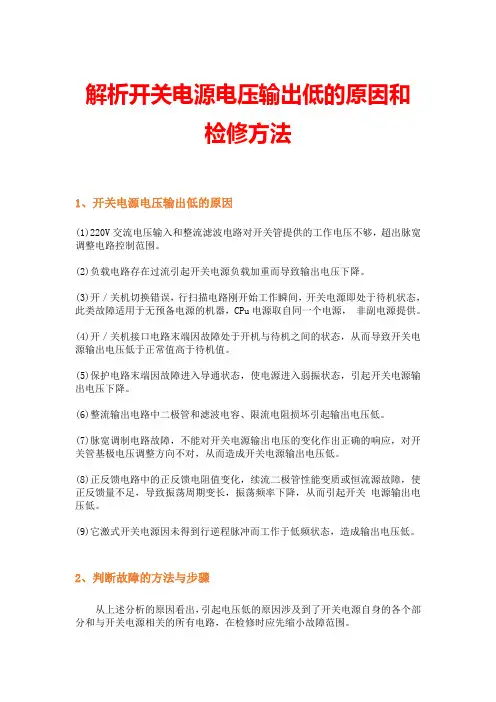

解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够，超出脉宽调整电路控制范围。

(2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。

(3)开／关机切换错误，行扫描电路刚开始工作瞬间，开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源，非副电源提供。

(4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。

(5)保护电路末端因故障进入导通状态，使电源进入弱振状态，引起开关电源输出电压下降。

(6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。

(7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。

(8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障，使正反馈量不足，导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低。

(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低。

2、判断故障的方法与步骤从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路，在检修时应先缩小故障范围。

(1)先测开关管c极电压，确认开关管供电正常。

(2)根据开关电源各个输出端电压判断故障。

开关电源有的输出端电压正常，有的低于正常值。

故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫，说明负载过流，查负载。

开关电源各路输出均低。

这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路。

输出电压有的下降比例大，有的输出电压下降比例小。

测量结果说明故障在输出电压下降比例大的电路。

此时可断开此路负载，如果断开的是行电路，应接假负载。

让我们来掆察一下开关电源负载低输出电压跳动的问题。

在电子设备中，开关电源是一种常见的电源供应方式，其主要特点是高效、稳定，但是在一些情况下，特别是在负载较低的情况下，可能会出现输出电压跳动的情况。

这个问题可能会导致设备工作不稳定甚至损坏，因此需要及时进行维修。

在进行维修时，我们首先需要确认问题的原因。

通常来说，开关电源负载较低时，可能会导致控制回路不稳定，或者是输出电容充放电不足等问题，进而导致输出电压的跳动。

在修复过程中，我们需要针对不同的原因采取相应的措施。

维修方法一般包括以下几个步骤：1. 检查控制回路稳定性：首先需要通过示波器等工具检查控制回路的稳定性，确保在不同负载情况下，控制回路能够稳定工作。

如果发现控制回路不稳定，可能需要检查反馈电路、比较器等部件，同时也需要注意检查反馈信号的准确性和稳定性。

2. 检查输出电容：输出电容的充放电不足也是导致输出电压跳动的常见原因之一。

因此需要检查输出电容的工作状态，包括检查电容的容量是否正常、工作电压范围是否合适等，确保输出电容能够正常工作。

3. 采取相应措施：根据问题的具体原因，采取相应的措施进行修复。

可能需要更换损坏的部件、调整控制回路参数、增加输出电容等措施。

针对不同的原因，可能需要采取不同的修复方法。

在进行修复时，需要根据具体情况综合考虑，确保修复的有效性和稳定性。

通过以上维修方法和步骤，可以较好地解决开关电源负载低输出电压跳动的问题。

当然，在实际修复过程中，可能会遇到各种复杂的情况，需要有一定的经验和技术积累。

也需要注意在维修过程中的安全问题，确保操作人员和设备的安全。

个人观点上，我认为开关电源在电子设备中应用广泛，其高效和稳定的特点使得它成为了主流的电源供应方式。

然而，由于其复杂的工作原理和结构，一旦出现问题，可能会对设备造成严重影响。

在实际使用和维修过程中，需要对开关电源有较为深入的了解，才能更好地应对各种问题。

开关电源负载低输出电压跳动的问题需要及时有效地进行维修，通过综合考虑控制回路稳定性、输出电容状态等多个方面进行修复，最终保证设备的正常工作和稳定性。

开关电源效率低的解决方法-回复开关电源是现代电子设备中非常常见的一种电源类型，其具有体积小、重量轻、效率高的特点。

然而，有时候我们可能会遇到开关电源效率低的问题，这不仅会导致能源浪费，还可能影响设备的稳定性和寿命。

那么，接下来我将详细介绍开关电源效率低的解决方法。

首先，了解开关电源效率低的原因是解决问题的关键。

开关电源效率低的主要原因包括功耗大、损耗多、输出电压波动大。

功耗大主要是因为开关管的导通电阻和开关管与负载之间的传输线的阻抗造成的，损耗多主要是因为开关管开关失真、谐振出现等。

因此，解决开关电源效率低的方法可以从限制功耗、减少损耗、稳定输出电压等方面来着手。

首先，限制功耗是提高开关电源效率的重要方法之一。

可以通过选择合适的电源规格、减小开关电源的额定功率等来限制功耗。

此外，优化开关管结构和材料，减小导通电阻和开关损耗，也是限制功耗的有效手段。

例如，采用具有低导通电阻和低开关损耗的电路元件，如SiC (碳化硅)或GaN (氮化镓)等材料制作的开关管，可以显著降低功耗，提高效率。

其次，减少损耗是提高开关电源效率的另一个重要方法。

损耗主要包括开关损耗和导通损耗。

开关损耗可以通过合理选择开关频率和最小化开关失真来减少。

导通损耗可以通过降低电源输出电压和限制电流波动来减小。

此外，优化开关电源的传输线路，减少阻抗损耗也可以降低导通损耗。

最后，稳定输出电压是提高开关电源效率的关键。

开关电源的输出电压波动会导致效率下降和对负载设备造成损害。

为了稳定输出电压，可以采用反馈控制方法，通过连接反馈电路来实时监测并调节输出电压。

此外，增加电源滤波电容和电感，可以有效提供稳定的输出电压和滤除噪声。

综上所述，开关电源效率低的问题可以通过限制功耗、减少损耗和稳定输出电压等方式来解决。

采用合适的电源规格和元件材料，优化开关电源的结构和设计，以及实施反馈控制，是提高开关电源效率的关键。

通过系统的设计和实施这些方法，我们可以显著提高开关电源的效率，减少能源浪费，同时也能提高设备的性能和寿命。

494开关电源输出电压不足解释说明以及概述1. 引言：1.1 概述本文旨在探讨494开关电源输出电压不足的原因，并提供解决方法。

494开关电源是一种常用的电源类型，广泛应用于各种电子设备中。

然而，在实际应用中，我们可能会遇到输出电压不足的问题，这可能导致设备无法正常工作或性能下降。

因此，了解494开关电源输出电压不足的原因和解决方法对于确保设备正常运行至关重要。

1.2 文章结构本文将分为五个部分进行讨论。

首先，我们将介绍494开关电源基本原理和工作原理，帮助读者更好地理解其工作机制。

接着，我们将详细解释输出电压不足的常见原因，并提供相应的解决方法。

在第四部分中，我们将概述494开关电源的应用场景和优势，以及其未来的发展前景。

最后，在结论部分中，我们将总结输出电压不足的原因和解决方法，并提出对于工程实践的指导意义和建议。

1.3 目的本文旨在帮助读者更好地理解494开关电源输出电压不足的问题以及相关解决方法。

通过详细解释494开关电源的工作原理和常见问题，读者将能够更有效地诊断和解决输出电压不足的情况。

此外，本文还将介绍494开关电源的应用场景和优势，以及展望其未来发展的趋势。

希望通过阅读本文，读者能够提高对494开关电源的理解，并在实际应用中遇到问题时能够迅速有效地解决。

2. 494开关电源输出电压不足的原因：2.1 开关电源基本原理：开关电源是一种将输入直流电压转换成带有高频脉冲的方波，然后通过变压器变换、整流、滤波等过程得到稳定的输出直流电压的设备。

其主要组成部分包括输入滤波器、PWM控制器、开关管、变压器等。

2.2 494开关电源工作原理：494开关电源采用了特定的PWM（Pulse Width Modulation）控制器，并通过反馈回路实现对输出端电压和电流的稳定控制。

该控制器会对输入信号进行调节，通过改变开启时间和关闭时间来控制输出端的脉冲宽度和频率，从而达到稳定输出所需的参数。

2.3 输出电压不足的常见原因：当494开关电源输出电压不足时，可能存在以下几个常见原因：a) 输入电压不稳定或过低：输入端供应给开关电源的直流电压可能存在波动或过低的情况，导致无法生成足够大小的脉冲信号来产生稳定输出。

24V 开关电源输出电压低故障分析与处理唐蒙,范慧卿,王继强(莱芜钢铁集团公司运输部机车段,山东莱芜271104) 摘要:通过对GK 1C 型机车24V 开关电源输出电压低故障的处理过程进行分析,找出电源故障处理的一些具有共性的方法和思路以及在电源检修过程中需要注意的问题。

关键词:GK 1C 型机车;24V 开关电源;故障;处理中图分类号:U262.46 文献标识码:B 文章编号:100321820(2009)1220043203 收修回稿日期:2009209207作者简介:唐蒙(1982—),男,山东淄博人,助理工程师;范慧卿(1981—),女,山东泰安人,助理工程师;王继强(1976—),男,山东青岛人,技师。

1　问题的提出2009年1月,莱芜钢铁集团有限公司GK 1C 型0028号机车出现P LC 报警故障,经检查为24V 开关电源输出电压过低,更换该装置后P LC 恢复正常。

检修人员将此电源装置在地面进行了测试,发现输出电压仅为16V 。

检查装置外观无异常,在测试中也未有发热、冒烟等现象。

检修人员随即调整控制板上的电位器,发现输出电压最高仍为16V,调整无效。

然后用同类型的控制板来替换,结果故障消除,由此判断该控制板失效。

2　工作原理及电路分析2.1　电源基本结构及原理故障的24V 开关电源型号为2410A ,在结构上由1块主板和3块控制板组成。

其中主板为输入滤波电路、功率转换电路和输出整流滤波电路,它们构成了整个电源的主回路。

3块控制板中,有1块为整个电源的核心控制板,上面的集成控制芯片3525接收主板输出电路反馈而来的电压并进行比较,输出相应的脉冲调制信号控制开关管的关断。

在该电路板上有一电位器,作用为调节稳定整个电源的输出电压。

而另2块控制板主要是给3525芯片供电,提供15V 的电源。

为便于分析故障原因,检修人员对该控制板的电路进行绘制,绘制出的电气原理图如图1所示。

2.2　电源控制板电路分析由图1可知,电源控制板基本由光耦反馈电路、脉宽调制电路和超压保护电路组成。
