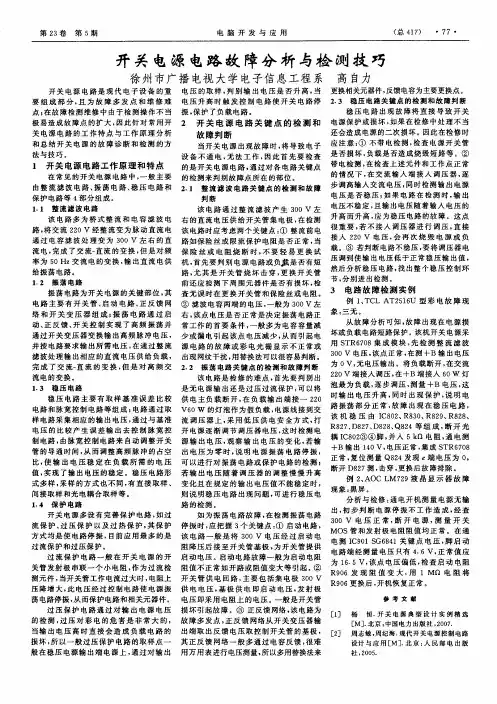

开关电源故障分析与维修

ＯＣＣＵＰＡＴＩＯＮ2012 1096案例C ASES彩色电视机开关电源常见故障的分析与检修吴乐明摘　要：电源电路为彩色电视机各个组成部分提供所需的工作电压，是电视机正常工作的前提。

一旦电源电路发生故障，电视机将处于“三无”状态（无伴音、无光栅、无图像）。

彩色电视机的电源采用的是开关稳压电源，具有工作效率高、稳压性能好、调整范围宽等优点，还可以实现遥控开、关机，但电路复杂，故障率高，是电视机检修的重点部位。

本文以ＴＣＬ２１１６型彩色电视机为例对其电源电路进行分析，并根据经验对出现的常见故障检修进行总结。

关键词：彩色电视机　电源电路　分析　故障检修开关式稳压电源，是一个将交流转换为直流，将直流又转换为交流，再将交流转换为稳定直流电的电源转换电路。

它是通过改变电路中控制元件的导通时间来调整电压大小随负载变化，且无论输入电压和电源负载发生何种变化，它都能使输出电压保持在一个非常稳定的工作状态，是一种新型直流稳压电源。

一、开关稳压电源的基本工作原理开关稳压电源主要由抗干扰电路、整流滤波电路、振荡电路、稳压控制电路、保护电路、待机控制电路等组成。

开关电源的主要作用是把220V的交流电转变为行输出电路所需的100V以上的直流电压、遥控系统所需的+5V的直流电压和其他系统的工作电源（如伴音系统、场输出系统等），但其他系统的工作电源也可由行输出变压器脉冲整流电源提供。

开关电源电路组成方框图如图1所示。

图1　开关电源电路组成方框图二、开关稳压电源电路分析以TCL2116型彩电为例，其开关稳压电源电路采用自激式开关电源。

采用开关管集电极电流流过开关变压器的初级绕组产生自感电动势，在反馈绕组⑤～⑥间产生互感电动势加至开关调整管的基极，使开关调整管自激振荡，经开关变压器耦合，在变压器二次绕组中分别输出几组直流电压，供给行扫描及伴音功放电路。

主要电路分析如下。

1.整流滤波电路交流输入电路的整流滤波电路由整流桥V D 801～ VD804、C804～C805、限流电阻R801及滤波电容C806等组成。

3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。

3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端（电压反馈）2.4伏3. 电流感应放大器同相输入端（电流检测）0.1伏4. 内接振荡器外接rc（定时）元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。

再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。

功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。

把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。

经高频整流滤波后便可得到我们所需的各种直流电压。

输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。

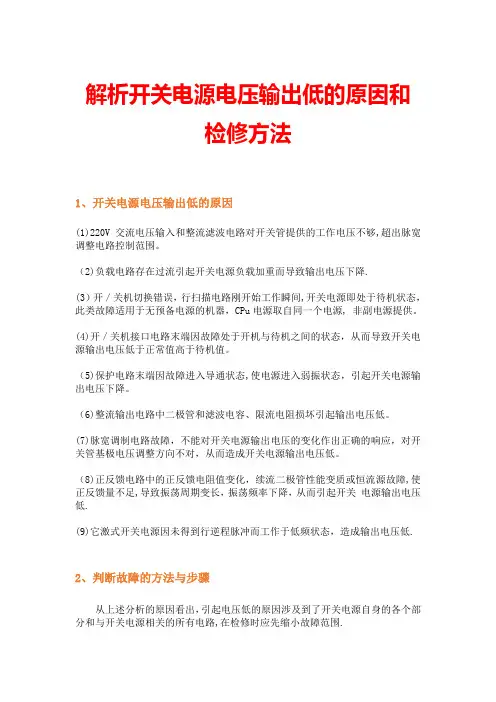

解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够,超出脉宽调整电路控制范围。

（2)负载电路存在过流引起开关电源负载加重而导致输出电压下降.(3）开／关机切换错误，行扫描电路刚开始工作瞬间,开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源, 非副电源提供。

(4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。

（5)保护电路末端因故障进入导通状态,使电源进入弱振状态，引起开关电源输出电压下降。

（6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。

(7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。

（8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障,使正反馈量不足,导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低.(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低.2、判断故障的方法与步骤从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路,在检修时应先缩小故障范围.(1）先测开关管c极电压，确认开关管供电正常.（2)根据开关电源各个输出端电压判断故障。

开关电源有的输出端电压正常，有的低于正常值。

故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫,说明负载过流，查负载。

开关电源各路输出均低.这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路.输出电压有的下降比例大，有的输出电压下降比例小。

测量结果说明故障在输出电压下降比例大的电路.此时可断开此路负载,如果断开的是行电路，应接假负载。

3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。

3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端（电压反馈）2.4伏3. 电流感应放大器同相输入端（电流检测）0.1伏4. 内接振荡器外接rc（定时）元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。

再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。

功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。

把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。

经高频整流滤波后便可得到我们所需的各种直流电压。

输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。

开关电源的工作原理和常见故障分析及维修开关电源的主要电路是由:防雷电路，输入电磁干扰滤波器（Electromagnetic Interference,简称EMI），输入整流滤波电路，功率变换电路，脉宽调制（PWM）控制器电路，输出整流滤波电路组成。

辅助电路有输入过压，欠压保护电路, 输出过压，欠压保护电路,输出过流保护电路，输出短路保护电路等。

开关电源的电路组成方框图如下：高频脉冲电压。

把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。

经高频整流滤波后便可得到我们所需的各种直流电压。

输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G 极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。

开关电源的电路原理图如下：开关电源电路原理图开关电源的常见故障分析及维修由于开关电源的输入部分工作在高压，大电流的状态下，故障率最高，如高压大电流整流二极管，滤波电容，开关功率管等较易损坏。

其次就是输出整流部分的整流二极管，保护二极管，滤波电容，限流电阻等较易损坏；再就是脉宽调制控制器的反馈部分和保护部分。

下面就对开关电源常见故障产生的原因作一分析及如何排除这些故障的维修方法。

一．保险丝熔断一般情况下，保险丝熔断说明开关电源的内部电路存在短路或过流的故障。

由于开关电源工作在高电压，大电流的状态下，直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对大。

电网电压的波动，浪涌都会引起电源内电流瞬间增大而使保险丝熔断。

重点应检查电源输入端的整流二极管，高压滤波电解电容，开关功率管，UC3842本身及外围元器件等。

检查一下这些元器件有无击穿，开路，损坏，烧焦，炸裂等现象。

开关电源维修步骤及常见故障分析-电源(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--开关电源维修步骤及常见故障分析 - 电源1、修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。

再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。

2、第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。

3、然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM 组件的工作状态，测量其电源输入端VC ，参考电压输出端VR ，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。

输出端V0的波形是否为有序的窄脉冲信号。

4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM 组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。

当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。

当PWM 组件启动电流增加后，可减小R值到PWM组件能正常工作为止。

在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R(220K)上并接一个220K的电阻后，PWM组件工作，输出电压均正常。

有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。

开关电源常见故障的分析及维修（论文）开关电源常见故障的分析及维修(论文）摘要：本文主要是针对脉冲宽度调制（PWM）式开关电源常见故障进行分析和维修的。

这类开关电源因其节能，环保，性价比高等优点，很快占领了市场，被广泛的应用于我们的生活中和各行各业中。

但这种开关电源的线路复杂，维修不便，给我们的日常生活和生产带来诸多不便。

因此本文就从这些角度出发，通过分析故障产生的原因以及如何排除故障，进行详细的阐述，希望对我们的日常生活和生产有所帮助。

关键词：开关电源高频变压器 UC3842 PWM前言目前，开关电源已逐渐进入我们的日常生活和生产中，它以节能，环保，性价比高等优点，很快取代了以往传统的那种既笨重效率又低的“线性电源”，很快被人们所接受。

这类开关电源主要是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。

本文就针对此类开关电源进行详细的阐述其原理，常见故障分析以及维修方法。

开关电源的概述及工作原理1.1开关电源的概述开关电源是一种电源转换电路，一般是将交流电（AC）转换成不同电压的直流电（DC），且电压非常平稳。

因开关电源中的开关管（IGBT）总是工作在“开”和“关”的工作状态，所以叫开关电源。

它与传统的线性电源相比无论是在工作程式上还是在各方面的性能上都有了质的飞跃。

传统的线性电源工作程式一般可归纳为：变压器降压，二极管桥式整流，大容量电解电容滤波，稳压电路或专用稳压IC稳压。

而开关电源则不同，它的工作程式一般可归纳为：高压大电流二极管桥式整流，大容量电解电容滤波，中间控制高频变换环节，整流，滤波，稳压及反馈环节，保护环节等。

开关电源的常见故障及维修1 开关电源故障原因分析开关电源是一种将交流电转换成直流电的设备，广泛应用于各种电子设备中。

然而，随着长时间的使用，开关电源也会出现故障。

常见的故障包括：1.1 电容损坏因为开关电源中的电容是长时间高温、高电压环境下工作的，因此容易受到损坏。

损坏的电容会导致电源输出的电压不稳定或输出变小。

1.2 晶体管损坏晶体管是开关电源中的核心部件之一，长时间工作容易受到损坏，导致输出电压和电流不稳定。

1.3 变压器损坏开关电源中的变压器担负着稳压和隔离的作用，长时间工作会加速变压器老化，导致输出电压不稳定或无输出。

1.4 其他故障包括电阻老化、电感短路等。

2 开关电源维修方法2.1 检测电容当开关电源输出电压不稳定或输出变小时，需要检查电容是否正常。

可以通过电容测试仪进行检测，若电容值与理论值相差较大，则需更换电容。

2.2 检测晶体管当开关电源输出电压和电流不稳定时，需要检查晶体管是否正常。

可以使用万用表进行检测，若晶体管损坏，则需更换晶体管。

2.3 检测变压器当开关电源输出电压不稳定或无输出时，需要检查变压器是否正常。

可以用万用表检测变压器是否断路或短路，并检查变压器的绝缘性能。

若变压器损坏，则需更换变压器。

2.4 其他维修方法当出现电阻老化或电感短路等问题时，需要更换受损元件。

3 开关电源预防措施为避免开关电源出现故障，可以采取以下预防措施：3.1 控制环境温度开关电源不宜长时间工作在高温环境下，应保持适宜的工作温度。

3.2 避免过载开关电源应使用在其额定负载范围内，避免长时间的过载。

3.3 定期保养定期对开关电源进行保养和维护，包括清洁、松动零件的固定和更换老化部件等。

3.4 质量控制选择合适的开关电源供应商，不购买低价劣质的开关电源。

总之，开关电源的故障和维修需要一定的经验和技巧，但通过增强维护和质量控制意识，可以最大限度地避免出现故障。

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】开关电源始终无输出的故障检修技巧一。

开关电源始终无输出(保险管正常)的故障检修技巧1．开关电源始终无电压输出的原因这种情况是由于开关电源未产生振荡所致，进一步证明的方法是；测开关电源整流滤波电容关机后的电压，若为300V之后缓慢下降，则说明开关电源确未产生振荡。

开关电源未产生振荡的原因有：1．开关管集电极未得到足够的工作电压。

2．开关管基极未得到启动电压。

3．开关管正反馈电路元件失效。

2。

检修方法与步骤1．测开关管集电极电压为0或低于市电1．4倍，检查交流220V输入电路及整流滤波电路，若集电极电压正常，则检查开关管b极电压。

2．测开关管b极电压或者在关机瞬间，用指针万用表R x 1欧挡，黑笔接b极，红笔接整流滤波电容负极(热地)，听电源有启动声音，说明电源振荡电路正常，仅缺乏启动电压，启动电阻开路或铜皮断。

若无启动声，在测be结后，迅速将表转到电压档，测c极电压是否快速泄放。

若是，说明开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。

若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障。

二、开关电源瞬间有电压输出的故障检修技巧1、瞬间有电压输出故障原因开关电源在加电的初始产生了振荡，但后来由于过压过流保护引起停振，或开关机接口电路加电初为开机状态，但随着CPU清零的结束而转入待机状态。

其原因有：1．开关电源因故造成输出电压过高而引起保护停振。

2．负载过流而引起过流保护动作。

3．保护电路本身误动作。

4．遥控系统因故障而执行待机指令。

其中2、3、4项适用于带有副电源的机器。

2．故障判断的方法与检修步骤1．假负载法：脱开行负载，在B+输出端接上假负载，监测B+电压(应先将电压表接到位，开机后即关机)。

如果高于正常值十几伏以上，可判断故障是由开关电源输出过压，并击穿行输出管所致，或电源本身的保护电路动作关断电源。

开关电源系统的故障分析与维护直流开关电源是通信系统的心脏，电源运行质量直接关系到通信网络在线设备的工作质量;保障电源稳定、可靠、安全、优质的情况下运行，确保各项供电指标符合通信设备的供电要求，才能保证通信设备稳定工作、通信畅通无阻。

电源维护人员是保证电源稳定工作的重要技术力量，深入探讨直流开关电源系统故障分析方法与维护措施，有利于电源维护技术人员在维护检查过程中正确的操作和处理故障，及时保障电源设备正常的工作。

一、直流开关电源系统维护要点1.重视现场巡检定期巡视检测通信电源设备，注意机房环境温度和设备运行状况，利用电源监控系统，实时监控电源设备的各种运行参数，发现问题及时处理。

巡视检测时必须检查电源工作状态：模块配置是否合理，充电限流值是否正确，有无告警，系统交流电压、电流，直流浮充电压、负载电流、蓄电池充电电流，风扇运行状况，防雷器件状况，开关电源监控模块的各项运行参数是否正确，温度补偿是否正常启用。

开关电源模块均流是否小于5%等。

蓄电池保险、蓄电池连接条温升，蓄电池是否有爬酸、漏液、鼓肚等现象。

机房环境温度是否合符维护要求等。

2.应用远程监控利用监控系统对电源设备能够实现远程监控，通过远程监控系统了解故障现象，通过远程能处理的故障可以通过远程监控解决，不能处理的故障，必须马上到现场处理。

同时利用电源监控系统检测电源的各种信号是否正常，数据是否存在偏差。

3. 及时处理故障处理电源设备故障时，应首先初步判断造成电源故障原因和故障部位，然后采取相应的方法和措施对电源故障进行处理。

对严重故障必须请示主管领导。

4. 寻求技术支持对不能马上处理的电源故障，必须电话咨询相关厂家技术人员，若电话指导仍然解决不了问题，应立即采用现有备件临时恢复电源设备供电，同时做好故障记录，并通知相关厂家技术人员带配件来维修。

5.确保安全在处理故障的过程中应特别注意以下方面的问题以确保安全：(1)处理故障过程中大部份时间是带电操作的，因此一定要注意不能引起直流输出、交流输入的短路，各种维护工具必做好绝缘处理，确保人身安全和电源设备供电的安全。

开关电源维修通用六篇开关电源是现代电子设备的重要组成部分，广泛应用于计算机、通信、科研、医疗、工业自动化等领域。

本文将按照故障分类，介绍开关电源维修的六个通用方法。

1. 故障现象：开关电源不能启动当开关电源不能启动时，可能是电源负载过大，电压输入异常，内部元器件损坏等原因所导致。

我们可以采用以下方法进行检修：1) 检查负载电流是否超过额定值，如过载应立即停电并更换高功率电源。

2) 检查输入电压是否正常，若不正常应及时更换或修复输入线路。

3) 检查输出电路是否短路或开路，按照电路分析结果更换元器件。

2. 故障现象：开关电源输出电压不稳定当开关电源输出电压不稳定时，可能是反馈电路故障、输出电感电阻增大等原因所导致。

我们可以采用以下方法进行检修：1) 检查反馈电路元件是否正常，如有异常需更换。

2) 检查输出电感电阻是否增大，如电阻值偏大需更换。

3) 检查开关管是否正常，如有损坏需更换或修复。

3. 故障现象：开关电源输出电压为零当开关电源输出电压为零时，可能是输出端短路，保护电路故障等原因所导致。

我们可以采用以下方法进行检修：1) 检查输出端是否短路，如有短路需消除短路障碍物。

2) 检查保护电路是否正常，如有异常需检查并更换保护元件。

3) 检查开关管是否正常，如有损坏需更换或修复。

4. 故障现象：开关电源开关频繁断电当开关电源开关频繁断电时，可能是过流保护触发、开关管温度过高导致自保护、电源输出电压异常等原因所导致。

我们可以采用以下方法进行检修：1) 检查过流保护元件是否正常，如过流保护元件损坏需更换。

2) 检查开关管是否发热异常，如发热需检查散热器和风扇的是否正常工作。

3) 检查输出电压是否异常，如异常需检查输出电路并更换故障元件。

5. 故障现象：开关电源噪音大开关电源噪音大可能是输出电容值不合适、开关频率过高、电源变压器有振铃等原因所导致。

我们可以采用以下方法进行检修：1) 检查输出电容是否合适，如果超出范围则更换电容。

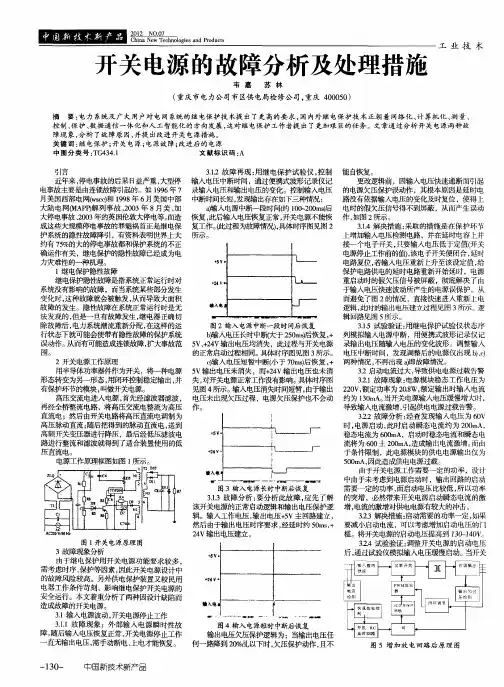

继电保护用开关电源的故障分析及改进1. 引言1.1 继电保护用开关电源的重要性继电保护是电力系统中非常重要的一环，其作用是监视电力系统的运行状态，及时发现并隔离故障，保护系统的安全运行。

在继电保护中，开关电源是提供给各种保护设备供电的重要组成部分，其稳定性和可靠性直接影响到整个电力系统的运行安全。

继电保护用开关电源具有以下几个重要作用：它能够为各个保护装置提供稳定的供电，保证其正常工作；通过开关电源可以实现对继电保护系统的远程监控，及时了解设备状态，对系统故障进行诊断和处理；开关电源还能够为继电保护系统提供备用电源，保证在断电情况下系统继续运行，确保电力系统的连续供电。

由于继电保护用开关电源的重要性，必须保证其稳定可靠地运行。

对于开关电源的故障分析和改进显得尤为关键。

通过对开关电源进行问题分析和改进，可以提高其稳定性和可靠性，进而保障电力系统的安全运行。

1.2 继电保护用开关电源存在的问题继电保护用开关电源存在的问题主要包括以下几个方面：一是稳定性不高，容易出现断电或者电压不稳定的情况，导致继电保护功能无法正常运行；二是故障率较高，由于开关电源工作环境复杂，容易受到外界影响而出现各种故障；三是功耗较大，传统的开关电源设计存在能效低下的问题，造成能源浪费和成本增加；四是维护困难，一旦出现故障需要专业人员进行维修，维护成本高昂；五是性能测试不够全面，目前对开关电源的性能测试主要集中在输出电压、电流等基本参数，对于其它方面的测试较为薄弱，可能导致潜在问题得不到及时发现。

继电保护用开关电源存在的问题亟待解决，需要通过改进设计和维护方法来提高其稳定性和可靠性，减少故障率，降低能耗，简化维护流程，并完善性能测试和评估手段，以实现继电保护系统的更好运行和保护作用。

2. 正文2.1 开关电源的故障原因分析1. 电路设计问题：开关电源的设计是否合理是影响其稳定性和可靠性的重要因素。

电路中存在设计缺陷或误差可能会导致电源输出电压波动或不稳定，进而产生故障。
