开关电源的维修-通俗易懂篇很实用

开关电源工作原理及维修技巧开关电源是现代电子设备中广泛应用的一种电源供应方式。

它以其高效、稳定、可靠的优点，被广泛应用在通信、计算机、工控等领域。

本文将介绍开关电源的工作原理，并分享一些常见故障的维修技巧。

一、开关电源的工作原理开关电源的工作原理基于开关管的开关动作。

它通过将输入直流电压经过变压器降压、整流滤波后得到直流电源，再通过开关管的开关动作进行调节和控制，最终输出稳定的直流电压。

以下是开关电源的工作原理流程：1. 输入电压调整：开关电源通过输入电路接收来自电网的交流电压，并通过变压器将其降压转换为适合电源内部使用的直流电压。

2. 整流滤波：经过变压器的降压，得到的直流电压仍然存在波动和纹波。

开关电源通过整流电路，将交流电压转换为直流电压，并通过滤波电路去除纹波，从而得到稳定的直流电源。

3. 电压变换：开关电源中的开关管负责对电源输出电压进行调节和控制。

当需要增加输出电压时，开关管关闭，此时磁场储能在变压器中。

而当需要降低输出电压时，开关管打开，此时磁场释放能量，通过变压器将电压降低到所需的输出电压。

4. 输出稳定：开关管通过调节开关动作的频率和占空比，控制输出电压的稳定性。

通过负反馈控制，开关电源可以实现对输出电压的精确控制，从而确保工作在设定的电压范围内。

二、开关电源的常见故障及维修技巧尽管开关电源在工作上具有高效、稳定的特点，但由于工作环境、负载变化等原因，仍然可能出现各种故障。

下面是一些常见的开关电源故障及相应的维修技巧：1. 输出电压异常当开关电源输出电压异常，例如过高或过低，可能是由于电源输出端电容损坏、电感元件损坏或者控制芯片故障导致。

此时，可通过测量输出电压、检查元件损坏情况来确诊故障点，并进行相应的更换或修复。

2. 整流滤波故障整流滤波电路是保证开关电源获得稳定直流电压的关键部分。

若出现纹波过大、输出电压波动较大等问题，可能是整流二极管或滤波电容损坏引起的。

在维修时，可通过测试电容容值，检测二极管正常工作情况，及时更换损坏元件。

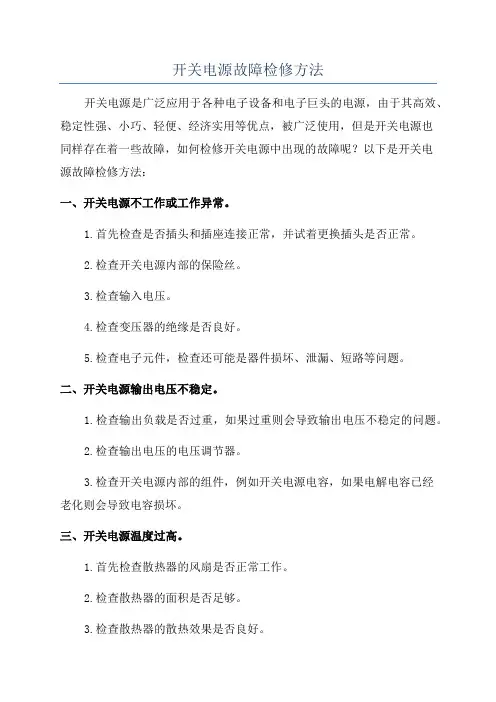

开关电源故障检修方法
开关电源是广泛应用于各种电子设备和电子巨头的电源，由于其高效、稳定性强、小巧、轻便、经济实用等优点，被广泛使用，但是开关电源也
同样存在着一些故障，如何检修开关电源中出现的故障呢？以下是开关电
源故障检修方法：
一、开关电源不工作或工作异常。

1.首先检查是否插头和插座连接正常，并试着更换插头是否正常。

2.检查开关电源内部的保险丝。

3.检查输入电压。

4.检查变压器的绝缘是否良好。

5.检查电子元件，检查还可能是器件损坏、泄漏、短路等问题。

二、开关电源输出电压不稳定。

1.检查输出负载是否过重，如果过重则会导致输出电压不稳定的问题。

2.检查输出电压的电压调节器。

3.检查开关电源内部的组件，例如开关电源电容，如果电解电容已经
老化则会导致电容损坏。

三、开关电源温度过高。

1.首先检查散热器的风扇是否正常工作。

2.检查散热器的面积是否足够。

3.检查散热器的散热效果是否良好。

总之，以上列出的是开关电源故障检修的方法，有些故障只需要简单的修理即可解决问题，而有些问题则需要进行更深入的检查和分析。

在检修开关电源时，需要密切注意安全操作，如果您没有相关的电子经验和知识，最好找到专业的电气工程师进行检修，避免不必要的风险。

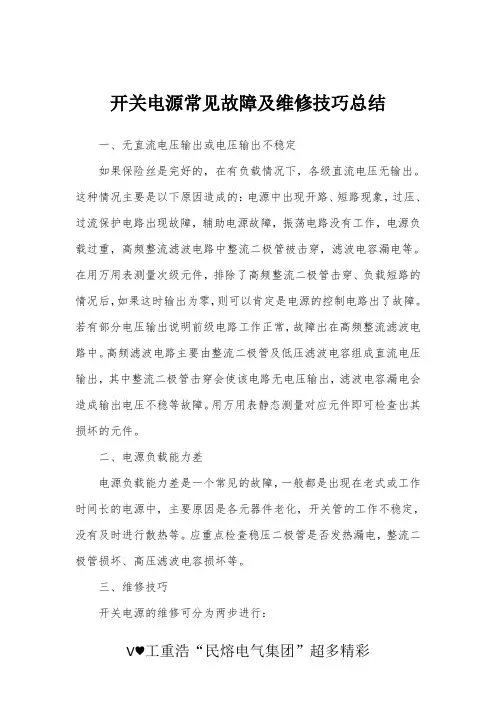

开关电源常见故障及维修技巧总结一、无直流电压输出或电压输出不稳定如果保险丝是完好的，在有负载情况下，各级直流电压无输出。

这种情况主要是以下原因造成的：电源中出现开路、短路现象，过压、过流保护电路出现故障，辅助电源故障，振荡电路没有工作，电源负载过重，高频整流滤波电路中整流二极管被击穿，滤波电容漏电等。

在用万用表测量次级元件，排除了高频整流二极管击穿、负载短路的情况后，如果这时输出为零，则可以肯定是电源的控制电路出了故障。

若有部分电压输出说明前级电路工作正常，故障出在高频整流滤波电路中。

高频滤波电路主要由整流二极管及低压滤波电容组成直流电压输出，其中整流二极管击穿会使该电路无电压输出，滤波电容漏电会造成输出电压不稳等故障。

用万用表静态测量对应元件即可检查出其损坏的元件。

二、电源负载能力差电源负载能力差是一个常见的故障，一般都是出现在老式或工作时间长的电源中，主要原因是各元器件老化，开关管的工作不稳定，没有及时进行散热等。

应重点检查稳压二极管是否发热漏电，整流二极管损坏、高压滤波电容损坏等。

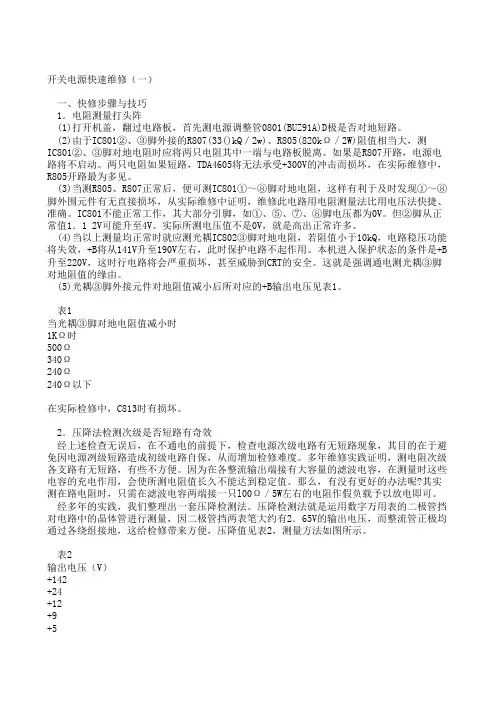

三、维修技巧开关电源的维修可分为两步进行：1、断电情况下，“看、闻、问、量”看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。

资产管理闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。

问：问一下电源损坏的经过，是否对电源进行违规操作。

量：没通电前，用万用表量一下高压电容两端的电压先。

如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心。

用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。

电容器应能充放电。

脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。

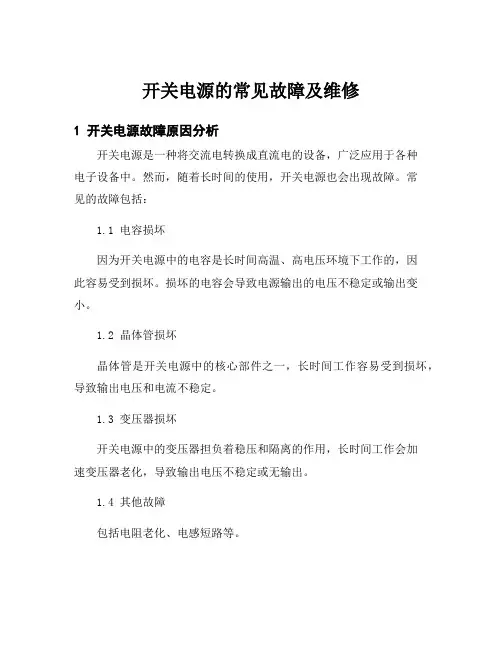

开关电源的常见故障及维修1 开关电源故障原因分析开关电源是一种将交流电转换成直流电的设备，广泛应用于各种电子设备中。

然而，随着长时间的使用，开关电源也会出现故障。

常见的故障包括：1.1 电容损坏因为开关电源中的电容是长时间高温、高电压环境下工作的，因此容易受到损坏。

损坏的电容会导致电源输出的电压不稳定或输出变小。

1.2 晶体管损坏晶体管是开关电源中的核心部件之一，长时间工作容易受到损坏，导致输出电压和电流不稳定。

1.3 变压器损坏开关电源中的变压器担负着稳压和隔离的作用，长时间工作会加速变压器老化，导致输出电压不稳定或无输出。

1.4 其他故障包括电阻老化、电感短路等。

2 开关电源维修方法2.1 检测电容当开关电源输出电压不稳定或输出变小时，需要检查电容是否正常。

可以通过电容测试仪进行检测，若电容值与理论值相差较大，则需更换电容。

2.2 检测晶体管当开关电源输出电压和电流不稳定时，需要检查晶体管是否正常。

可以使用万用表进行检测，若晶体管损坏，则需更换晶体管。

2.3 检测变压器当开关电源输出电压不稳定或无输出时，需要检查变压器是否正常。

可以用万用表检测变压器是否断路或短路，并检查变压器的绝缘性能。

若变压器损坏，则需更换变压器。

2.4 其他维修方法当出现电阻老化或电感短路等问题时，需要更换受损元件。

3 开关电源预防措施为避免开关电源出现故障，可以采取以下预防措施：3.1 控制环境温度开关电源不宜长时间工作在高温环境下，应保持适宜的工作温度。

3.2 避免过载开关电源应使用在其额定负载范围内，避免长时间的过载。

3.3 定期保养定期对开关电源进行保养和维护，包括清洁、松动零件的固定和更换老化部件等。

3.4 质量控制选择合适的开关电源供应商，不购买低价劣质的开关电源。

总之，开关电源的故障和维修需要一定的经验和技巧，但通过增强维护和质量控制意识，可以最大限度地避免出现故障。

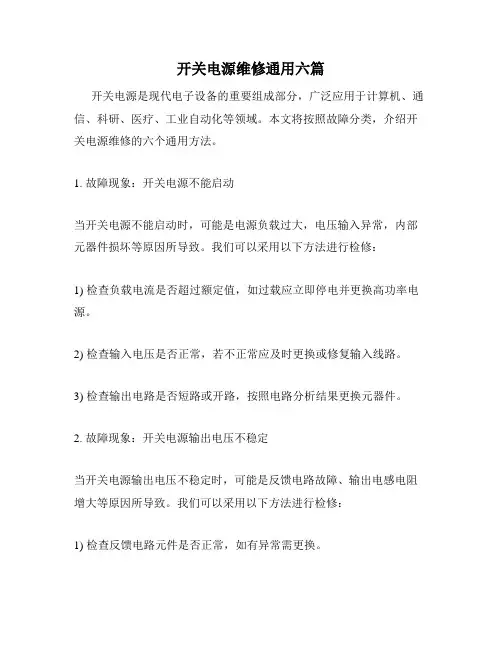

开关电源维修通用六篇开关电源是现代电子设备的重要组成部分，广泛应用于计算机、通信、科研、医疗、工业自动化等领域。

本文将按照故障分类，介绍开关电源维修的六个通用方法。

1. 故障现象：开关电源不能启动当开关电源不能启动时，可能是电源负载过大，电压输入异常，内部元器件损坏等原因所导致。

我们可以采用以下方法进行检修：1) 检查负载电流是否超过额定值，如过载应立即停电并更换高功率电源。

2) 检查输入电压是否正常，若不正常应及时更换或修复输入线路。

3) 检查输出电路是否短路或开路，按照电路分析结果更换元器件。

2. 故障现象：开关电源输出电压不稳定当开关电源输出电压不稳定时，可能是反馈电路故障、输出电感电阻增大等原因所导致。

我们可以采用以下方法进行检修：1) 检查反馈电路元件是否正常，如有异常需更换。

2) 检查输出电感电阻是否增大，如电阻值偏大需更换。

3) 检查开关管是否正常，如有损坏需更换或修复。

3. 故障现象：开关电源输出电压为零当开关电源输出电压为零时，可能是输出端短路，保护电路故障等原因所导致。

我们可以采用以下方法进行检修：1) 检查输出端是否短路，如有短路需消除短路障碍物。

2) 检查保护电路是否正常，如有异常需检查并更换保护元件。

3) 检查开关管是否正常，如有损坏需更换或修复。

4. 故障现象：开关电源开关频繁断电当开关电源开关频繁断电时，可能是过流保护触发、开关管温度过高导致自保护、电源输出电压异常等原因所导致。

我们可以采用以下方法进行检修：1) 检查过流保护元件是否正常，如过流保护元件损坏需更换。

2) 检查开关管是否发热异常，如发热需检查散热器和风扇的是否正常工作。

3) 检查输出电压是否异常，如异常需检查输出电路并更换故障元件。

5. 故障现象：开关电源噪音大开关电源噪音大可能是输出电容值不合适、开关频率过高、电源变压器有振铃等原因所导致。

我们可以采用以下方法进行检修：1) 检查输出电容是否合适，如果超出范围则更换电容。

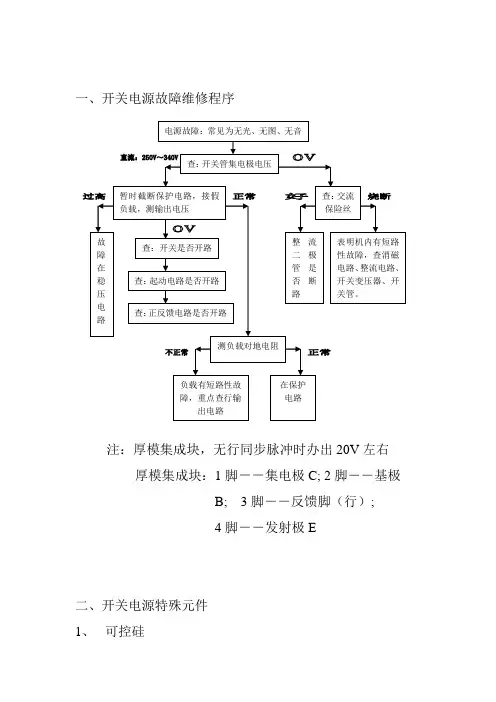

一、开关电源故障维修程序
注：厚模集成块，无行同步脉冲时办出20V左右厚模集成块：1脚－－集电极C; 2脚――基极
B; 3脚――反馈脚（行）;
4脚――发射极E
二、开关电源特殊元件
1、可控硅
2、熔断电阻器（保险丝电阻、防火电阻）
名称：RF或FR，也有可能是压敏电阻
注：保险丝电阻在手头没有的时候，可用一般电阻串保险丝来代替
3、彩电保险管不能用一般的保险管来代替
三、关键检测点
1、输入的交～直流变换检测点（整流滤波电路）
2、间歇振荡的直～脉冲变换检测点
判断是否起振的方法：
（1）、直流电压法：测Vbe反偏或浅正偏
（2）、db法测开关管基极或集电极
（3）、示波吕观察波形
3、输出端的交～直流变换（高频脉冲整流滤波端）
4、稳压调频检测。

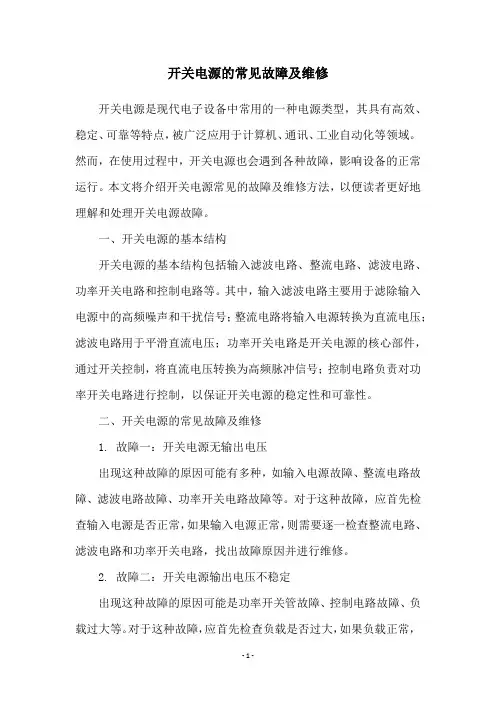

开关电源的常见故障及维修开关电源是现代电子设备中常用的一种电源类型，其具有高效、稳定、可靠等特点，被广泛应用于计算机、通讯、工业自动化等领域。

然而，在使用过程中，开关电源也会遇到各种故障，影响设备的正常运行。

本文将介绍开关电源常见的故障及维修方法，以便读者更好地理解和处理开关电源故障。

一、开关电源的基本结构开关电源的基本结构包括输入滤波电路、整流电路、滤波电路、功率开关电路和控制电路等。

其中，输入滤波电路主要用于滤除输入电源中的高频噪声和干扰信号；整流电路将输入电源转换为直流电压；滤波电路用于平滑直流电压；功率开关电路是开关电源的核心部件，通过开关控制，将直流电压转换为高频脉冲信号；控制电路负责对功率开关电路进行控制，以保证开关电源的稳定性和可靠性。

二、开关电源的常见故障及维修1. 故障一：开关电源无输出电压出现这种故障的原因可能有多种，如输入电源故障、整流电路故障、滤波电路故障、功率开关电路故障等。

对于这种故障，应首先检查输入电源是否正常，如果输入电源正常，则需要逐一检查整流电路、滤波电路和功率开关电路，找出故障原因并进行维修。

2. 故障二：开关电源输出电压不稳定出现这种故障的原因可能是功率开关管故障、控制电路故障、负载过大等。

对于这种故障，应首先检查负载是否过大，如果负载正常，则需要逐一检查功率开关管和控制电路，找出故障原因并进行维修。

3. 故障三：开关电源输出电压波动出现这种故障的原因可能是输入电源电压波动、滤波电容故障、输出电容故障等。

对于这种故障，应首先检查输入电源电压是否稳定，如果输入电源电压稳定，则需要逐一检查滤波电容和输出电容，找出故障原因并进行维修。

4. 故障四：开关电源输出电压过高或过低出现这种故障的原因可能是控制电路故障、反馈电路故障、输出电容故障等。

对于这种故障，应首先检查反馈电路是否正常，如果反馈电路正常，则需要逐一检查控制电路和输出电容，找出故障原因并进行维修。

5. 故障五：开关电源过载保护当开关电源输出电流超过额定值时，开关电源会自动断开输出，以保护电源和负载。

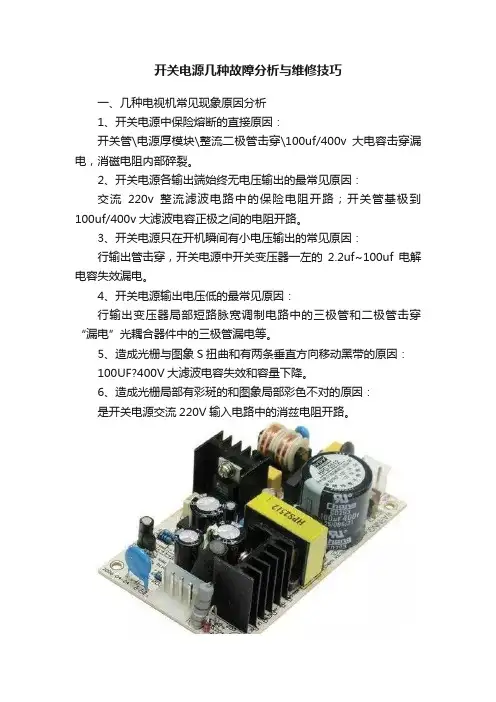

开关电源几种故障分析与维修技巧一、几种电视机常见现象原因分析1、开关电源中保险熔断的直接原因：开关管\电源厚模块\整流二极管击穿\100uf/400v大电容击穿漏电，消磁电阻内部碎裂。

2、开关电源各输出端始终无电压输出的最常见原因：交流220v整流滤波电路中的保险电阻开路；开关管基极到100uf/400v大滤波电容正极之间的电阻开路。

3、开关电源只在开机瞬间有小电压输出的常见原因：行输出管击穿，开关电源中开关变压器一左的2.2uf~100uf电解电容失效漏电。

4、开关电源输出电压低的最常见原因：行输出变压器局部短路脉宽调制电路中的三极管和二极管击穿“漏电”光耦合器件中的三极管漏电等。

5、造成光栅与图象S扭曲和有两条垂直方向移动黑带的原因：100UF?400V大滤波电容失效和容量下降。

6、造成光栅局部有彩斑的和图象局部彩色不对的原因：是开关电源交流220V输入电路中的消兹电阻开路。

二、开关电源无输出的检修技巧1、开关电源始终无电压输出的原因开关电源始终无电压输出是指开关电源各输出端，在按电源开关开机后始终为0V，这种情况是由于开关电源未产生震荡所致。

进一步证实的方法是测开关电源100UF/400V电容关机后的电压，若300V 之后慢慢下降，则说明开关电源未产生振荡。

开关电源未产生振荡的原因有：(1)开关管集电极未得到足够的工作电压(2)开关管基极未得到启动电压和相关电路漏电(3)开关管正反馈元件失效判断故障的方法和步骤检修这类故障的首要任务是判断鼓障在上述三个部位中的哪个部位，具体方法是测开关管集电极，基极电压，可能有以下几种情况：(1)开关管集电极电压为0V和低于市电1.4倍，开关管没有正常的工作电压，如果有1.4倍的电压，说明开关管集电极具备了正常的工作电压，说明AC220V及整流滤波电路工作正常。

(2)开关管的基极电压为0V(包括开机瞬间)这种情况说明启动电路对开关管基极未提供启动(导通)电压，或基极与发射极之间相关元件击穿，应对启动电路和开关管发射极及相关元件进行检查，若电压为0.6~0.7(包括开几瞬间)，说明启动电路和开关管发射极元件正常，若在0.7V以上说明启动电路正常，但开关管发射结或其元件断路或阻值变大。

开关电源的维修开关电源是各种电子设备的能量供给中心，应用非常广泛，其工作正常与否，直接影响着电子设备能否正常运行，开关电源工作时处于高电压、大电流、高频率的特殊工作状态之中，因而故障率较高。

在日常工作过程中绝大多数电子设备的故障就是开关电源故障导致的。

开关电源实际上是由交流、直流、交流、直流变换的过程，是将220V交流电通过整流滤波后变成300V直流电，再通过开关变压器的储能电感、开关管将直流电压变换成多种电压等级的交流电压，再整流滤波后变成直流电压输出驱动负载正常工作。

220V交流输入，通过保险，负温度热敏电阻，安规电容，共模电感组成的抗电磁干扰电路及过流保护电路，经过整流二极管整流滤波后输出300V左右的直流电压。

这是电源板正面图，用红线画出的部分为热地与冷地部分（开关电源接地方式有热地和冷地之分，与220V电源直接相连的地称为热地，人体直接接触会触电；经开关变压器隔离后，再整流滤波后的地称为冷地，人体直接接触不会触电）。

这是电路板背面图，在图中标出开关电源的输入部分、300V滤波大电容、开关管、开关变压器、肖特基二极管等主要元器件。

根据电路板画出电路原理图通过对电路板的分析可知：开关电路由交流抗干扰电路，整流滤波电路，功率转换电路，稳压电路、保护电路等单元电路组成。

开关电源的维修是很多电工师傅经常遇到的事情，但是如果对开关电源的原理，元器件的性能不了解，维修起来还是比较困难，有的时候运气好，拿到电路板换个保险管，故障就排除了，但是绝大多数的电路板维修起来并不是换保险就能解决问题。

下面我给大家分享一下我的维修经验：1、首先了解电路板是用在什么设备上，是什么故障现象，具体发生故障的时间，是否让别人维修过。

这些看似一些小问题，但对我们维修的人来说很重要，能使维修少走弯路。

2、通电观测故障现象，打开机盖后，检查排线有无松脱，元器件有无虚焊、断线。

3、大致确定故障范围，断开负载电路，测试输出电压，如果无输出电压，故障一般在交流输入，开关管这侧；如果输出电压较高或较低，一般故障在稳压电路这边。

详解开关电源维修方法与技巧
开关电源节材、省电、高效率已基本上取代了传统的变压器变压、二
极管整流、晶体管稳压的电源。

由于开关电源电路复杂，保护电路多，维修
困难，要迅速排除开关电源的故障，对维修人员来讲，熟练掌握开关电源的
基本组成和工作原理非常重要。

现在大多数电子仪器所有开关电源主要由电
磁干扰滤波器，防浪涌控制电路，整流滤波电路，开关变压器，开关元件，
脉宽调制组件等元器件组成，已有许多开关电源在整流电路和滤波电路之间
加有功率因校正电路，以提高电源的功率因数，使电源工作的电流波形与电
压波同频同相，尽量消除电流中的谐波成分，开关电源的功率因数可达到99%。

功率因数校正电路由开关器件和功率因数校正模块等构成。

大多数升压型功率因数校正电路在其滤波电容上的电压值约为380V DC，其组成如下面框所示：
像富士3000热敏相机电源，柯达8900激光相机电源及日立EUB525
电源等均属于上述结构。

目前国内电子市场上所售的开关电源大多数没有功
率因数校正电路部分，电路相对简单一些。

对于开关电源的维修方法与技巧。

通用维修方法一：故障分类按属性划分：一般故障，常规故障，典型故障，软故障，特殊故障。

按机理划分：运行故障，老化故障，外因故障，人为故障。

二：怎样运用各种方法和技巧检修开关电源：具体方法经归纳整理后详列如下：1常规方法：五官法、电压法、电流法、电阻法、静态测量法、动态测量法、短路法、开路法、替换法、经验法。

2) 先询问后检查、先静后动、先外后内、先AC后DC、先电源后负载、先功率后辅助、先经验后陌生、先易后难。

2特殊方法：升温降温法、震动搏动法、普焊“扫荡”排查法、样板对比法、分割排除法、“将计就计”将错就错法、变通处理法、触类旁通法、引蛇出洞法、按图索骥、顺藤摸瓜法、“正面攻不上侧面攻”法、“分割包围各个击破”法、功能代换法、移植修复法、应急代换法、拆次补主法、间接求果法、以机修机法、原理分析法、逆推理法、组合处理法、虚拟实验法、精益求精改进优化法。

三：关于特殊方法的详解如下：1升温降温法：对于某种软故障而言，由于晶体管从冷态到热态需要一段时间，我们可以先人为对“被怀疑对象”加热，从而使故障提前显现出来。

或者待故障出现时，人为实施冷却，使故障消失。

该方法对于解决这类软故障而言，是简单快捷行之有效的。

2“将计就计”将错就错法、引蛇出洞法和按图索骥、顺藤摸瓜法：这是典型的多种方法并举。

对于某种较难修的故障而言，故意使故障扩大或程度加重，就是将故障点“烧”出来，然后顺着走线将原发点找到。

但是，这种方法对维修人员的经验层以及相关理论水平要求较高，因为“度”是很难掌握的。

必须准确预测将要发生的结果。

否则，将产生不可抗拒的结果----报废。

3“正面攻不上侧面攻”法：该方法主要是强调思维上的灵活性。

思路决定操作。

既有常规的逻辑思维，又有创新思维和逆向思考。

4虚拟实验法：将某单元接入辅助电源进行技术指标检验。

5功能代换法、移植修复法、应急代换法、拆次补主法、间接求果法;这种方法对维修人员的经验层以及相关理论水平要求较高。

开关电源超实用的检修方法开关电源电路常表现为以下典型故障现象：负载电路的供电电压过高或过低。

开关电源的振荡回路正常，问题出在稳压回路。

输出电压过高，稳压回路的元件损坏或低效，使反馈电压幅度不足。

检查方法：a、在PC2输出端并接10k电阻，输出电压回落。

说明PC2输出侧稳压电路正常，故障在PC2本身及输入侧电路;b、在R7上并联500Ω电阻，输出电压有显著回落。

说明光电耦合器PC2良好，故障为PC3低效或PC3外接电阻元件变值。

反之，为PC2不良。

负载供电电压过低，有三个故障可能：1、负载过重，使输出电压下降;2、稳压回路元件不良，导致电压反馈信号过大;3、开关管低效，使电路(开关变压器)换能不足。

V♥攻种耗“民熔电气集团”快来看看V ♥攻种耗“民熔电气集团”快来看看检查与修复方法：a、将供电支路的负载电路逐一解除(注意!不要以开路该路供电整流管的方法来脱开负载电路，尤其是接有稳压反馈信号的+5V 供电电路!反馈电压信号的消失，会导致各路输出电压异常升高，而将负载电路大片烧毁!)判断是否由于负载过重引起电压回落;如切断某路供电后，电路回升到正常值，说明开关电源本身正常，检查负载电路;输出电压低，检查稳压回路。

b、检查稳压回路的电阻元件R5—R10，无变值现象;逐一代换PC2、PC3，若正常，说明代换元件低效，导通内阻变大。

c、代换PC2、PC3若无效，故障可能为开关管低效，或开关和激励电路有问题，也不排除UC3844内部输出电路低效。

更换优质开关管、UC3844。

对于一般性故障，上述故障排查法是有效的，但不一定百分之百地灵光。

若检查振荡回路、稳压回路、负载回路都无异常，电路还是输出电压低，或间歇振荡，或干脆毫无反应，这此情况都有可能出现。

先不要犯愁，让我们往深入里分析一下电路故障的原因，以帮助尽快查出故障元件。

电路的间歇振荡或停振的原因不在起振回路和稳压回路时，还有哪些原因可导致电路不起振呢?(1)主绕组N1两端并联的R、D、C电路，为尖峰电压吸收网络，提供开关管截止期间，储存在变压器中磁场能量的泄放通路(开关管的反向电流通道)，保护了开关管不被过压击穿。

简单的开关电源维修教学开关电源故障及维修办法
1. 无输出，保险管正常
这种现象阐明开关电源未作业或进入了维护状态。

首先要测量电源操控芯片的发动脚是否有发动电压，若无发动电压或者发动电压太低，则要查看发动电阻和发动脚外接的元件是否漏电，此刻如电源操控芯片正常，则经上述查看能够迅速查到故障。

若有发动电压，则测量操控芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，阐明操控芯片坏、外围振荡电路元件或维护电路有问题，可先代换操控芯片，再查看外围元件;若有跳变，一般为开关管不良或损坏。

2. 保险烧或炸
主要查看300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。

需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源操控芯片烧坏。

负温度系数热敏电阻也很容易和保险一同被烧坏。

3. 有输出电压，但输出电压过高
这种故障一般来自于稳压取样和稳压操控电路。

在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源操控芯片等电路共同构成一个闭合的操控环路，任何一处出问题就会导致输出电压升高。

4. 输出电压过低
除稳压操控电路会引起输出电压低，还有下面一些原因也会引起输出电压低：
a.开关电源负载有短路故障(特别是DC/DC变换器短路或功能不良等)，此刻，应该断开开关电源电路的所有负载，以区别是开关电源电路还是负载电路有故障。

若断开负载电路电压输出正常，阐明是负载过重;或仍不正常阐明开关电源电路有故障。

b. 输出电压端整流二极管、滤波电容失效等，能够通过代换法进行判断。

c. 开关管的功能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。

开关电源维修，找到⽅法很简单，看⾼⼿分析过程终⾝受⽤！电器设备正常⼯作离不开电源，⽬前最常⽤的就是开关电源，这种电源性能稳定，输出电压带负载能⼒强；今天我⽤⼀块输出直流12V开关电源为例，阐述开关电源维修。

就是这种开关电源，我相信很多朋友都使⽤过，也有不少同⾏维修过，这⼀开关电源通电后指⽰灯⽆显⽰，同时⽆输出电压。

根据电路板画出电路图这⼀电源使⽤LD7552芯⽚作为PWM驱动芯⽚，根据故障现象，进⾏排除。

1、通220V交流电，测试输出⽆电压，查300V直流电压有⽆输出，如果有输出，主滤波电容，整流桥等前⾯电路正常，⽆300V输出,需检查滤波电容、整流桥、保险。

2、直流300v电源输出正常，测试U1芯⽚3脚有⽆启动电压，⽆启动电压，测试R27，或者更换相同阻值的启动电阻。

更换后通电测试，故障排除。

3、直流输出300V正常，启动电路正常，查开关管、R28、R4、Q2、Q3，有坏的元器件更换，还需要查D3，这⼀步很重要，如果RCD尖峰吸收电路有故障，更换开关管后，通电试机还会烧开关管，这就是屡烧开关管的原因。

4、开关芯⽚不启振，需要查D1、D2、R3、R7，还需要查反馈电路，是后级电路导致开关芯⽚不启振还是电源芯⽚⾃⾝故障所致。

5、查反馈电路，需要查R5、R30，还需要查后级R24、R25、电位器VR1都要查，所查阻值与电阻标称阻值⽐较，相差太⼤更换。

6、输出电压不稳定，排除以上元器件后，还需检查R31，更换R31故障排除。

通过以上步骤的检查，故障基本都能够排除。

这⼀开关电源故障就是启动电阻坏，更换后开关电源⼯作正常。

开关电源维修如此简单，你学会了吗？备注：本⽂不针对任何⼚家设备，只是为了分享个⼈维修技巧。

所画原理图是按照电路板画的，如有标注不清楚或者错误的地⽅，敬请谅解，同时联系⼩编，我们会尽快改正。
