解析开关电源电压输出低的原因和检修方法1、开关电源电压输出低的原因(1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够,超出脉宽调整电路控制范围。
（2)负载电路存在过流引起开关电源负载加重而导致输出电压下降.(3）开／关机切换错误，行扫描电路刚开始工作瞬间,开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源, 非副电源提供。
(4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。
（5)保护电路末端因故障进入导通状态,使电源进入弱振状态，引起开关电源输出电压下降。
（6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。
(7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。
（8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障,使正反馈量不足,导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低.(9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低.2、判断故障的方法与步骤从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路,在检修时应先缩小故障范围.(1）先测开关管c极电压，确认开关管供电正常.（2)根据开关电源各个输出端电压判断故障。
开关电源有的输出端电压正常，有的低于正常值。
故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫,说明负载过流，查负载。
开关电源各路输出均低.这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路.输出电压有的下降比例大，有的输出电压下降比例小。
测量结果说明故障在输出电压下降比例大的电路.此时可断开此路负载,如果断开的是行电路，应接假负载。

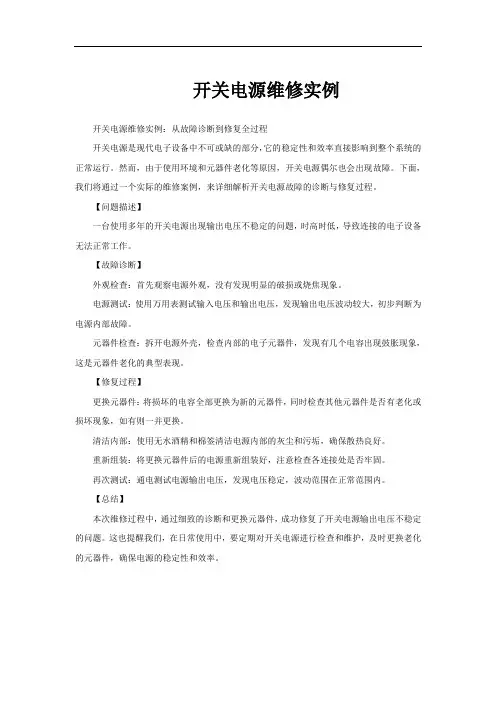

开关电源维修实例
开关电源维修实例：从故障诊断到修复全过程
开关电源是现代电子设备中不可或缺的部分，它的稳定性和效率直接影响到整个系统的正常运行。
然而，由于使用环境和元器件老化等原因，开关电源偶尔也会出现故障。
下面，我们将通过一个实际的维修案例，来详细解析开关电源故障的诊断与修复过程。
【问题描述】
一台使用多年的开关电源出现输出电压不稳定的问题，时高时低，导致连接的电子设备无法正常工作。
【故障诊断】
外观检查：首先观察电源外观，没有发现明显的破损或烧焦现象。
电源测试：使用万用表测试输入电压和输出电压，发现输出电压波动较大，初步判断为电源内部故障。
元器件检查：拆开电源外壳，检查内部的电子元器件，发现有几个电容出现鼓胀现象，这是元器件老化的典型表现。
【修复过程】
更换元器件：将损坏的电容全部更换为新的元器件，同时检查其他元器件是否有老化或损坏现象，如有则一并更换。
清洁内部：使用无水酒精和棉签清洁电源内部的灰尘和污垢，确保散热良好。
重新组装：将更换元器件后的电源重新组装好，注意检查各连接处是否牢固。
再次测试：通电测试电源输出电压，发现电压稳定，波动范围在正常范围内。
【总结】
本次维修过程中，通过细致的诊断和更换元器件，成功修复了开关电源输出电压不稳定的问题。
这也提醒我们，在日常使用中，要定期对开关电源进行检查和维护，及时更换老化的元器件，确保电源的稳定性和效率。
充电器开关电源的常见故障及维修充电器开关电源的常见故障及维修充电器开关电源是在电子行业中使用最广泛的一种电源，它们能够为电子设备提供稳定的电源供应。
随着电子行业不断发展，充电器开关电源也变得越来越重要。
然而，由于工作环境的不同，充电器开关电源也会遇到各种故障。
因此，我们必须熟悉常见的故障，以便及时进行维修和保养，确保充电器开关电源的正常运行。
一、充电器开关电源的常见故障1、电源输出端口不稳定：当电源输出端口的电压不稳定时，电子设备将不能正常工作，甚至可能损坏。
这种情况通常是由于充电器开关电源的电路板有问题导致的。
2、电源输出过大：如果电源输出过大，电子设备就会受到损坏。
这种情况通常是由于充电器开关电源的电流控制部分出现故障所致。
3、电源输出过小：该情况通常是由于充电器开关电源的电流控制部分出现故障导致的，即电流控制部分无法根据电子设备的实际需求调整电压和电流输出。
4、电源输出不稳定：当电源输出不稳定时，电子设备将不能正常工作，甚至可能损坏。
这种情况通常是由于充电器开关电源的电路板存在缺陷或者调节器出现故障所致。
5、高温故障：当充电器开关电源的散热装置出现故障时，就会导致充电器开关电源的温度过高，从而影响到充电器开关电源的正常工作。
二、充电器开关电源的维修1. 检查电路板：检查电路板是维修充电器开关电源的一个重要步骤。
如果发现电路板上有缺陷，就需要及时更换新的电路板，以确保充电器开关电源的正常运行。
2. 更换调节器：当充电器开关电源的电压或电流输出不稳定时，就应该更换调节器。
调节器有助于根据电子设备的实际需求调整电压和电流输出。
3. 更换散热装置：如果充电器开关电源的温度过高，就需要更换散热装置。
这样可以确保充电器开关电源能够正常工作，而不会受到过热的影响。
4. 更换电源模块：如果检查发现电源模块存在缺陷，就需要更换新的电源模块，以保证充电器开关电源的正常工作。
总之，充电器开关电源的维修需要专业技术人员进行操作，以确保充电器开关电源的正常使用。
3842 开关电源常见故障的分析及维修3842 开关电源是以美国Unitorde 公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT （绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation, 缩写为PW）M 式开关电源。
3842 各脚功能：1.误差放大输出（输出补偿）3.4 伏2.误差放大器反相输入端（电压反馈）2.4 伏3.电流感应放大器同相输入端（电流检测）0.1 伏4.内接振荡器外接rc （定时）元件1.9 伏5.接地0 伏6.驱动信号输出端2 伏7.电源供电端、欠压保护端17 伏8.5伏基准电压输出5 伏1 ．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V 的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PW）M 控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。
ATX开关电源维修教程详细一、概述ATX开关电源是以开关电源技术为基础的一种计算机电源，广泛应用于个人计算机和服务器中。
其特点是高效率、稳定性好、寿命长、体积小等。
然而，在长期使用或者老化的情况下，开关电源也会出现各种故障，比如电源不开机、无输出、电源输出不稳定等。
二、常见故障及解决方法1.电源不开机1.1检查电源插头是否插牢，电源插头是否与插座连接良好。
1.2检查电源开关是否打开，尝试按下电源开关。
1.3检查电源线是否损坏，是否接触不良，是否短路等。
1.4检查主板上的电源插座是否正常，是否松动等。
1.5如果以上方法都无效，可能是电源故障，需要更换电源。
2.无输出2.1检查电源线是否插好，电源插头是否连接良好。
2.2检查主机内部电源连接线是否松动、脱落等。
2.3检查电源线是否损坏、接触不良等。
2.4检查主板上的电源插座是否正常，是否松动等。
2.5如果以上方法都无效，可能是电源故障，需要更换电源。
3.电源输出不稳定3.1检查电源线是否插好，电源插头是否连接良好。
3.2检查主机内部电源连接线是否松动、脱落等。
3.3检查电源线是否损坏、接触不良等。
3.4检查主板上的电源插座是否正常，是否松动等。
3.5检查电源风扇是否正常运转，如果运转不良，可能会导致电源过热而使输出不稳定。
3.6如果以上方法都无效，可能是电源故障，需要更换电源。
三、安全注意事项1.在检修电源时，务必先将电源插头拔出，避免触电危险。
2.在更换电源时，务必选择适配的电源，使用规格不符的电源可能会造成设备损坏和人身安全危险。
3.遵守正确的操作步骤和维修要求，避免操作错误或违规操作。
四、维修工具及材料1.万用表：用于测量电源的电压、电流等参数。
2.扳手、螺丝刀等工具：用于拆装电脑主机和电源。
3.替换电源：如果电源无法修复，需要更换新的电源。
总结：ATX开关电源的维修主要涉及到电源不开机、无输出、电源输出不稳定等常见故障。
在维修过程中，需要注意安全事项，遵循正确的操作步骤和维修要求。
明纬开关电源常见故障及维修方法明纬开关电源是一种常见的电源设备，用于向电子产品提供稳定的直流电。
然而，由于各种原因，明纬开关电源会出现故障，导致电源无法正常工作。
下面介绍一些常见的明纬开关电源故障及其维修方法：1.电源无法启动：如果明纬开关电源无法启动，可能是由于输入电压不稳定或内部电路故障导致的。
解决方法是首先检查输入电压是否正常，如果正常，则需要检查电源的保险丝是否烧断，如果烧断需要更换新的保险丝。
如果保险丝正常，可以尝试将电源连接到其他设备上，检查是否能够正常工作。
如果还是无法启动，可能是电源内部电路故障，建议送修或更换电源。
2.输出电压不稳定：如果明纬开关电源输出的电压不稳定，可能是由于电源负载过大或内部电路故障导致的。
解决方法是首先检查电源的输出负载是否过大，如果是，需要减少负载或更换更高容量的电源。
如果负载正常，可以尝试调节电源的输出电压，观察是否能够稳定输出。
如果还是不稳定，可能是电源内部电路故障，建议送修或更换电源。
3.过载保护触发：明纬开关电源通常都具有过载保护功能，当电源负载过大时，会触发过载保护机制，导致电源无法正常工作。
解决方法是首先检查电源的输出负载是否过大，如果是，需要减少负载或更换更高容量的电源。
如果负载正常，可以尝试重新启动电源，重新连接电源和负载，以确保连接稳定。
如果过载保护仍然触发，可能是电源内部电路故障，建议送修或更换电源。
4.温度过高：明纬开关电源在工作时会产生一定的热量，如果电源温度过高，可能会导致电源无法正常工作或损坏。
解决方法是首先确保电源的通风良好，避免长时间在封闭的环境中使用电源。
如果温度仍然过高，可能是电源内部散热器损坏或风扇不工作，需要检查并维修或更换相应部件。
5.其他故障：除了上述常见故障外，明纬开关电源还可能出现其他故障，如输入电源不工作、输出电压跳变等。
对于这些故障，建议查阅明纬开关电源的使用手册或联系厂家进行故障排除和维修。
总结起来，明纬开关电源的常见故障包括电源无法启动、输出电压不稳定、过载保护触发、温度过高等。
开关电源的工作原理和常见故障分析及维修开关电源的主要电路是由:防雷电路，输入电磁干扰滤波器（Electromagnetic Interference,简称EMI），输入整流滤波电路，功率变换电路，脉宽调制（PWM）控制器电路，输出整流滤波电路组成。
辅助电路有输入过压，欠压保护电路, 输出过压，欠压保护电路,输出过流保护电路，输出短路保护电路等。
开关电源的电路组成方框图如下：高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G 极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。
开关电源的电路原理图如下：开关电源电路原理图开关电源的常见故障分析及维修由于开关电源的输入部分工作在高压，大电流的状态下，故障率最高，如高压大电流整流二极管，滤波电容，开关功率管等较易损坏。
其次就是输出整流部分的整流二极管，保护二极管，滤波电容，限流电阻等较易损坏；再就是脉宽调制控制器的反馈部分和保护部分。
下面就对开关电源常见故障产生的原因作一分析及如何排除这些故障的维修方法。
一．保险丝熔断一般情况下，保险丝熔断说明开关电源的内部电路存在短路或过流的故障。
由于开关电源工作在高电压，大电流的状态下，直流滤波和变换振荡电路在高压状态工作时间太长，电压变化相对大。
电网电压的波动，浪涌都会引起电源内电流瞬间增大而使保险丝熔断。
重点应检查电源输入端的整流二极管，高压滤波电解电容，开关功率管，UC3842本身及外围元器件等。
检查一下这些元器件有无击穿，开路，损坏，烧焦，炸裂等现象。
开关电源维修步骤及常见故障分析-电源(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--开关电源维修步骤及常见故障分析 - 电源1、修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。
2、第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
3、然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM 组件的工作状态，测量其电源输入端VC ，参考电压输出端VR ，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。
输出端V0的波形是否为有序的窄脉冲信号。
4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM 组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。
当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。
当PWM 组件启动电流增加后，可减小R值到PWM组件能正常工作为止。
在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R(220K)上并接一个220K的电阻后，PWM组件工作，输出电压均正常。
有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。
开关电源维修步骤| 开关电源的常见故障及应对方法什么是开关电源？开关电源由主电路、控制电路、检测电路、辅助电源四大部分组成。
它是一种电压转换电路，主要的工作内容是升压和降压，广泛应用于现代电子产品。
因为开关三极管总是工作在“开”和“关”的状态，所以叫开关电源。
开关电源维修步骤：1、查电源：检查电源，不仅要用万用表检查电压大小，还要用示波器检查电压波形2、查晶振：检查晶振有没有起振，可以用示波器检查晶振脚的波形来查看3、查复位：检查复位信号是不是正常，复位脉冲有没有正确送到CPU芯片的复位脚。
4、查总线：数据总线、地址总线、控制总线的任何一根开路或短路都可引发故障，可以通过测试平行总线的对地电阻比较某路有没有故障来判断，或者观察各路总线的波形来判断。
5、查接口芯片：接口芯片是坏得较多的一类元件，可通过代换或专用仪器检测来判断是否损坏。
6、更换元器件：通过线路测试、元器件检测等工作，对找出的故障进行处理，包括线路修复、元器件更换、改造等工作。
7、测试电源：故障排除后，上机前，要进行离线加载测试。
合格后方可进行上机负载测试和使用。
开关电源的常见故障及应对方法：1.保险丝或保险管烧断主要检查整流桥各二极管、大滤波电容及开关管等部位，抗干扰电路出问题也会导致保险丝或保险管烧断、发黑。
值得注意的是，因开关管击穿导致的保险丝或保险管烧断往往还伴随着过流检测电阻和电源控制芯片的损坏，负温度系数热敏电阻也裉容易和保险丝或保险管一起烧坏。
2.无输出，但保险丝或保险管正常这种现象说明开关电源未工作，或者工作后进入了保护状态。
首先测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则检查启动电阻和启动脚外接的元器件是否有漏电存在，此时如电源控制芯片正常，则经上述检查可很快查到故障。
若有启动电压，则测量控制芯片的驱动输出脚(厚膜电路没有驱动输出脚)在开机瞬间是否有高低电平的跳变。
若无跳变，说明控制芯片损坏、外围振荡电路元器件或保护电路有问题，可先代换控制芯片，再检查外围元器件。
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端（电压反馈）2.4伏3. 电流感应放大器同相输入端（电流检测）0.1伏4. 内接振荡器外接rc（定时）元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。
1、开关电源的检修方法①假负载法。
在维修开关电源时，为区分故障是出在负载电路还是电源本身出现故障，经常需要断开负载，并在电源输出端(一般为12V)加上假负载进行试机。
之所以要接假负载，是因为在开关管截止期间，存储在开关变压器初级绕组的能量要向次级释放，如果不接假负载，则开关变压器存储的能量无处释放，极易导致开关管击穿损坏。
关于假负载的选取，一般选取30一66W/12V的灯泡〔汽车或摩托车上用)作假负载，这样做的优点是直观方便，根据灯泡是否发光和发光的亮度可知电源是否有电压输出及输出电压的高低。
为了减小启动电流，也可采用30W的电烙铁或大功率600Q一1kn电阻作假负载。
②短路法。
液晶显示器的开关电源，较多地采用了带光电祸合器的直接取样稳压控制电路，当输出电压高时，可采用短路法来区分故障范围。
③串联灯泡法。
所谓串联灯泡法，就是指取掉输入回路的保险丝，用一个f0W/220V的灯泡串在保险丝两端。
通入交流电压后，若灯泡很亮，则说明电路有短路现象。
由于灯泡有一定程度的阻值，如60W/220V的灯泡，其阻值约为soon〔指热阻)，因此灯泡可以起到一定的限流作用。
这样，一方面能直观地通过灯泡的明亮度来大致判断电路的故障;另一方面，灯泡的限流作用不至于立即使己有短路的电路烧坏元件。
排除短路故障后，灯泡的亮度自然会变暗，最后再取掉灯泡，上保险丝。
④替换法。
目前，在液晶显示器开关电源中，一般使用一块电源控制芯片，而此类电源控制芯片已经非常便宜。
因此，怀疑电源控制芯片有问题时，建议使用替换法进行更换。
2、开关电源常见故障维修液晶显示器的开关电源部分与CRT显示器的基本原理是相似的。
因此，它们在检修上也有很多相似之处。
对于这部分电路，常见的故障现象是开机烧保险丝管、开机无输出、一有输出但电压高或低等，由于大家对这类故障已经比较熟悉，因此下面简要介绍这部分电路的检修思路。
①保险丝烧断保险管。
在这种情况下，主要检查300V以上的大滤波电容、整流桥各二极管及开关管粤部位，抗干扰电路出问题也会导致保险丝管烧断、发黑。
开关电源常见故障的分析及维修（论文）开关电源常见故障的分析及维修(论文）摘要：本文主要是针对脉冲宽度调制（PWM）式开关电源常见故障进行分析和维修的。
这类开关电源因其节能，环保，性价比高等优点，很快占领了市场，被广泛的应用于我们的生活中和各行各业中。
但这种开关电源的线路复杂，维修不便，给我们的日常生活和生产带来诸多不便。
因此本文就从这些角度出发，通过分析故障产生的原因以及如何排除故障，进行详细的阐述，希望对我们的日常生活和生产有所帮助。
关键词：开关电源高频变压器 UC3842 PWM前言目前，开关电源已逐渐进入我们的日常生活和生产中，它以节能，环保，性价比高等优点，很快取代了以往传统的那种既笨重效率又低的“线性电源”，很快被人们所接受。
这类开关电源主要是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
本文就针对此类开关电源进行详细的阐述其原理，常见故障分析以及维修方法。
开关电源的概述及工作原理1.1开关电源的概述开关电源是一种电源转换电路，一般是将交流电（AC）转换成不同电压的直流电（DC），且电压非常平稳。
因开关电源中的开关管（IGBT）总是工作在“开”和“关”的工作状态，所以叫开关电源。
它与传统的线性电源相比无论是在工作程式上还是在各方面的性能上都有了质的飞跃。
传统的线性电源工作程式一般可归纳为：变压器降压，二极管桥式整流，大容量电解电容滤波，稳压电路或专用稳压IC稳压。
而开关电源则不同，它的工作程式一般可归纳为：高压大电流二极管桥式整流，大容量电解电容滤波，中间控制高频变换环节，整流，滤波，稳压及反馈环节，保护环节等。
开关电源的常见故障及维修1 开关电源故障原因分析开关电源是一种将交流电转换成直流电的设备，广泛应用于各种电子设备中。
然而，随着长时间的使用，开关电源也会出现故障。
常见的故障包括：1.1 电容损坏因为开关电源中的电容是长时间高温、高电压环境下工作的，因此容易受到损坏。
损坏的电容会导致电源输出的电压不稳定或输出变小。
1.2 晶体管损坏晶体管是开关电源中的核心部件之一，长时间工作容易受到损坏，导致输出电压和电流不稳定。
1.3 变压器损坏开关电源中的变压器担负着稳压和隔离的作用，长时间工作会加速变压器老化，导致输出电压不稳定或无输出。
1.4 其他故障包括电阻老化、电感短路等。
2 开关电源维修方法2.1 检测电容当开关电源输出电压不稳定或输出变小时，需要检查电容是否正常。
可以通过电容测试仪进行检测，若电容值与理论值相差较大，则需更换电容。
2.2 检测晶体管当开关电源输出电压和电流不稳定时，需要检查晶体管是否正常。
可以使用万用表进行检测，若晶体管损坏，则需更换晶体管。
2.3 检测变压器当开关电源输出电压不稳定或无输出时，需要检查变压器是否正常。
可以用万用表检测变压器是否断路或短路，并检查变压器的绝缘性能。
若变压器损坏，则需更换变压器。
2.4 其他维修方法当出现电阻老化或电感短路等问题时，需要更换受损元件。
3 开关电源预防措施为避免开关电源出现故障，可以采取以下预防措施：3.1 控制环境温度开关电源不宜长时间工作在高温环境下，应保持适宜的工作温度。
3.2 避免过载开关电源应使用在其额定负载范围内，避免长时间的过载。
3.3 定期保养定期对开关电源进行保养和维护，包括清洁、松动零件的固定和更换老化部件等。
3.4 质量控制选择合适的开关电源供应商，不购买低价劣质的开关电源。
总之，开关电源的故障和维修需要一定的经验和技巧，但通过增强维护和质量控制意识，可以最大限度地避免出现故障。
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。
3842各脚功能：1. 误差放大输出（输出补偿）3.4伏2. 误差放大器反相输入端（电压反馈）2.4伏3. 电流感应放大器同相输入端（电流检测）0.1伏4. 内接振荡器外接rc（定时）元件1.9伏5. 接地0伏6. 驱动信号输出端 2伏7. 电源供电端、欠压保护端17伏8. 5伏基准电压输出5伏1．2开关电源的工作原理220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。
再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行功率转换。
功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。
把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。
经高频整流滤波后便可得到我们所需的各种直流电压。
输出电压下降或上升时，由取样电路将取样信号通过光电耦合器（PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。
开关电源维修步骤及常见故障分析- 电源
1、修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。
再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。
2、第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。
3、然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC ，参考电压输出端VR ，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。
输出端V0的波形是否为有序的窄脉冲信号。
4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。
当R断路后无VC，PWM 组件无法工作，需更换与原来功率阻值相同的电阻。
当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。
在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R(220K)上并接一个220K的电阻后，PWM组件工作，输出电压均正常。
有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM 组件正常工作，输出电压均正常。
5、当滤波电容上无380VDC左右电压时，说明PFC电路没有正常工作，PFC模块关键检测脚为电源输入脚VC，启动脚Vstart/control，CT和RT脚及V0脚。
修理一台富士3000相机时，测试一板上滤波电容上无380VDC电压。
VC，Vstart/control,CT和RT波形以及V0波形均正常，测量场效应功率开关管G极无V0 波形，由于FA5331(PFC)为贴片元件，机器用久后出现V0端与板之间虚焊，V0信号没有送到场效应管G极。
将V0端与板上焊点焊好，用万用表测量滤波电容有380VDC电压。
当Vstart/control 端为低电平时，PFC亦不能工作，则要检测其端点与外围相连的有关电路。
总之，开关电源电路有易有难，功率有大有小，输出电压多种多样。
只要抓住其核心的东西，即充分熟悉开关电源的基本结构以及PFC及PWM模块的特性，它们工作的基本条件，按照上述步骤和方法，多动手进行开关电源的维修，就能迅速地排除开关电源故障，达到事半功倍的效果。
一般情况是：
1、开关电源不启振，一般查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题，开关管是否击穿等。
2、变压器发热或发出“嗞嗞嗞”声，一般是开关频率不对;
3、输出电压电源指示灯一闪一闪的一般是副边有短路的
