开关电源维修步骤及常见故障分析 - 电源

用万用表维修开关电源常见故障及判断方法：
下面以采用3842电源控制芯片的电源电路为例，介绍电源电路常见故障的维修：
1、故障现象为三无，连一点响声都没有。

首先我们用观察法，检查保险丝是否熔断。

（1）保险丝熔断
a、若保险丝已断，且严重发黑，说明电路存在着严重的短路，造成电流过大而熔断保险丝，这时不应该直接更换保险管，开机。

检修方法：数字万用表用二极管档（指针式用RX100档）对负载部分的主要元件进行在路测量，如整流滤波中的整流二极管击穿，C907高压滤波电容击穿或严重漏电，电源开关管、行管、B+管、消磁线圈与消磁电阻。

b、保险已熔断，玻璃管不发黑能看清里面的断丝，这是保险丝的容量过小，在开机瞬间消磁电流大而熔断。

只要换一只相同容量规格的延迟式保险丝即可使机器恢复正常。

这种情况发生并不多。

开关电源故障检修方法
开关电源是广泛应用于各种电子设备和电子巨头的电源，由于其高效、稳定性强、小巧、轻便、经济实用等优点，被广泛使用，但是开关电源也
同样存在着一些故障，如何检修开关电源中出现的故障呢？以下是开关电
源故障检修方法：
一、开关电源不工作或工作异常。

1.首先检查是否插头和插座连接正常，并试着更换插头是否正常。

2.检查开关电源内部的保险丝。

3.检查输入电压。

4.检查变压器的绝缘是否良好。

5.检查电子元件，检查还可能是器件损坏、泄漏、短路等问题。

二、开关电源输出电压不稳定。

1.检查输出负载是否过重，如果过重则会导致输出电压不稳定的问题。

2.检查输出电压的电压调节器。

3.检查开关电源内部的组件，例如开关电源电容，如果电解电容已经
老化则会导致电容损坏。

三、开关电源温度过高。

1.首先检查散热器的风扇是否正常工作。

2.检查散热器的面积是否足够。

3.检查散热器的散热效果是否良好。

总之，以上列出的是开关电源故障检修的方法，有些故障只需要简单的修理即可解决问题，而有些问题则需要进行更深入的检查和分析。

在检修开关电源时，需要密切注意安全操作，如果您没有相关的电子经验和知识，最好找到专业的电气工程师进行检修，避免不必要的风险。

开关电源修理方法开关电源修理方法一、检查DC输出1、检查开关电源输入电压是否正常，建议使用万用表检查。

2、在万用表的相应位置上设置指示档位，检查相应输出电压是否正常。

3、如果不正常，应首先检查电源的散热是否正常，如果不正常，它应该被清理或更换散热片。

4、检查电源的负载是否正常，如果不正常，应该检查相关部件的功能。

5、检查电源的调整端口是否正常，如果不正常，应该检查相关电路的功能。

6、检查电源的输出电容是否正常，如果不正常，应该更换电容器。

二、检查AC输出1、检查开关电源的AC输出是否正常，如果不正常，应检查输出线的连接紧凑性和接触性。

2、检查开关电源的负载是否正常，如果不正常，应检查相关部件的功能。

3、检查开关电源的输出线是否正常，如果不正常，应检查相关电路的功能。

4、检查开关电源的输出电容是否正常，如果不正常，应更换电容器。

三、检查开关电源的保险丝1、检查开关电源的保险丝是否正常，如果不正常，应更换保险丝。

2、检查开关电源的保险丝容量是否正常，如不正常，应更换将具有正确容量的保险丝。

3、检查开关电源的保险丝是否已损坏，如果损坏，应更换新的保险丝。

四、更换电源1、检查电源的散热片是否已经损坏，如有损坏，应将散热片更换。

2、检查电源的输出电容是否已经损坏，如有损坏，应将电容更换。

3、检查电源的电路板是否已经损坏，如有损坏，应将电路板更换。

4、检查电源的电源模块是否已经损坏，如有损坏，应将电源模块更换。

5、检查电源的保险丝是否已经损坏，如有损坏，应将保险丝更换。

6、如果以上所有问题都未得到解决，则应更换开关电源。

开关电源维修方法步骤
维修开关电源的方法步骤如下：
1. 断开电源：首先，将电源插头从插座拔出，确保电源完全断开。

2. 安全措施：确保自己的安全，佩戴绝缘手套，并确保工作空间和周围环境没有电流泄漏的危险。

3. 确定故障：使用万用表或示波器测量电源输出电压，以确定故障的具体位置。

4. 检查输入电压：使用万用表测量电源输入端的电压，确保输入电压符合电源的额定电压范围。

5. 检查输入电源线路：检查电源线路是否有损坏或短路等问题，并修复或更换损坏的线路。

6. 检查开关元件：打开电源外壳，检查开关电源内部的开关元件，如电容器、电感器、二极管等，确保它们没有受损或短路。

7. 更换故障元件：如果检查到任何故障元件，应将其更换为新的元件。

8. 组装电源：确保所有元件正确安装，紧固电源外壳，并插上电源插头。

9. 测试：将电源重新插入插座，并使用万用表或示波器测量输出电压，确保电源正常工作。

10. 完成维修：如果电源能够正常工作，则维修完成。

但如果问题仍然存在，建议寻求专业维修人员的帮助。

开关电源坏了怎么维修？开关电源维修步骤和技巧开关电源电路的故障诊断与维修也越来越重要，这里简单介绍一下维修过程和注意事项。

（1）修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管；抑制浪涌电流的大功率电阻是否烧断。

再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。

（2）第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块（PFC）和脉宽调制组件（PWM），查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。

（3）然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC，参考电压输出端VR，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。

输出端V0的波形是否为有序的窄脉冲信号。

（4）在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。

当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。

当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。

在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R（220K）上并接一个220K的电阻后，PWM组件工作，输出电压均正常。

有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。

开关电源维修步骤及常见故障分析-电源本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March开关电源维修步骤及常见故障分析 - 电源1、修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。

再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。

2、第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。

3、然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM 组件的工作状态，测量其电源输入端VC ，参考电压输出端VR ，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。

输出端V0的波形是否为有序的窄脉冲信号。

4、在开关电源维修实践中，有许多开关电源采用U C38××系列8脚PWM 组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。

当R断路后无VC，PWM组件无法工作，需更换与原来功率阻值相同的电阻。

当PWM 组件启动电流增加后，可减小R值到PWM组件能正常工作为止。

在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R(220K)上并接一个220K的电阻后，PWM组件工作，输出电压均正常。

有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM组件正常工作，输出电压均正常。

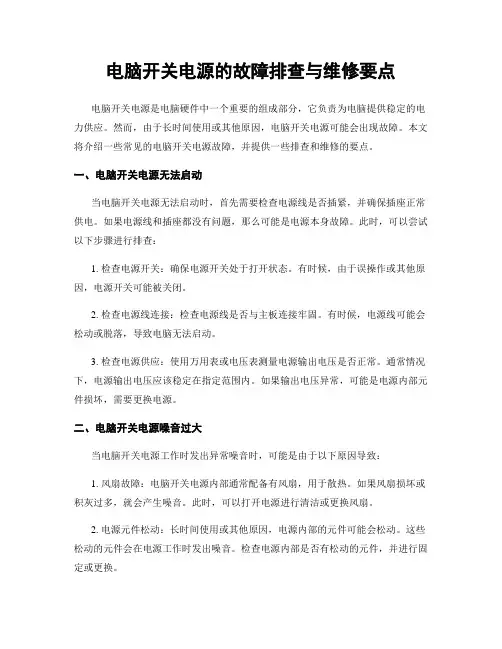

电脑开关电源的故障排查与维修要点电脑开关电源是电脑硬件中一个重要的组成部分，它负责为电脑提供稳定的电力供应。

然而，由于长时间使用或其他原因，电脑开关电源可能会出现故障。

本文将介绍一些常见的电脑开关电源故障，并提供一些排查和维修的要点。

一、电脑开关电源无法启动当电脑开关电源无法启动时，首先需要检查电源线是否插紧，并确保插座正常供电。

如果电源线和插座都没有问题，那么可能是电源本身故障。

此时，可以尝试以下步骤进行排查：1. 检查电源开关：确保电源开关处于打开状态。

有时候，由于误操作或其他原因，电源开关可能被关闭。

2. 检查电源线连接：检查电源线是否与主板连接牢固。

有时候，电源线可能会松动或脱落，导致电脑无法启动。

3. 检查电源供应：使用万用表或电压表测量电源输出电压是否正常。

通常情况下，电源输出电压应该稳定在指定范围内。

如果输出电压异常，可能是电源内部元件损坏，需要更换电源。

二、电脑开关电源噪音过大当电脑开关电源工作时发出异常噪音时，可能是由于以下原因导致：1. 风扇故障：电脑开关电源内部通常配备有风扇，用于散热。

如果风扇损坏或积灰过多，就会产生噪音。

此时，可以打开电源进行清洁或更换风扇。

2. 电源元件松动：长时间使用或其他原因，电源内部的元件可能会松动。

这些松动的元件会在电源工作时发出噪音。

检查电源内部是否有松动的元件，并进行固定或更换。

三、电脑开关电源过热当电脑开关电源过热时，可能会出现以下问题：1. 通风不良：电脑开关电源需要良好的通风环境，否则会导致过热。

确保电源周围没有堵塞物，保持通风畅通。

2. 风扇故障：风扇是散热的重要组成部分，如果风扇损坏或积灰过多，就无法有效散热，导致电源过热。

清洁或更换风扇可以解决这个问题。

四、电脑开关电源频繁断电电脑开关电源频繁断电可能是由以下原因引起：1. 过载：当电脑负载过大时，电源可能无法提供足够的电力，导致断电。

检查电脑的硬件配置是否超出了电源的负载能力，如果是，需要更换更高功率的电源。

开关电源故障检修方法开关电源是一种将交流电转换为直流电的电源，广泛应用于工业、通信和家庭电子设备中。

然而，由于使用和环境等原因，开关电源可能会遇到一些故障。

以下是开关电源故障的常见原因和检修方法。

一、开关电源无输出1.检查电源输入确保电源的输入电压符合标准范围，并检查输入端是否有供电。

2.检查开关管使用万能表或特殊的开关管测试仪检查开关管是否损坏。

如果开关管损坏，需要更换。

3.检查变压器检查变压器是否正常工作。

使用万能表或特殊的变压器测试仪检查变压器的电阻是否正常。

如果变压器损坏，需要更换。

4.检查反馈电路检查反馈电路中的元件和电路连接。

使用万能表检查反馈电路的元件是否损坏或连接是否松散。

5.检查滤波电容检查滤波电容是否正常工作。

使用万能表或特殊的电容测试仪检查电容的电阻和电容值是否正常。

如果电容损坏，需要更换。

二、开关电源过载或短路1.检查输出负载确保输出负载符合开关电源的额定负载范围。

如果输出负载过大，需要减小负载或更换更大功率的开关电源。

2.检查保护电路检查保护电路是否正常工作。

使用万能表或特殊的保护电路测试仪检查保护电路的元件和电路连接是否正常。

3.检查开关管和功率电容检查开关管和功率电容是否正常工作。

使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。

4.检查控制电路检查控制电路是否正常工作。

使用万能表或特殊的控制电路测试仪检查控制电路的元件和电路连接是否正常。

三、开关电源工作不稳定或产生噪音1.检查输入电源检查输入电源的稳定性和电压波动情况。

使用电压表或特殊的电源测试仪检测输入电压的波动情况。

2.检查输出电压检查开关电源的输出电压是否稳定。

使用万能表或特殊的电压测试仪检测输出电压的波动情况。

3.检查滤波电容检查开关电源的滤波电容是否正常工作。

使用万能表或特殊的电容测试仪检测滤波电容的电阻和电容值是否正常。

4.检查开关管和功率电容检查开关管和功率电容是否正常工作。

使用万能表或特殊的元件测试仪检查开关管和功率电容的电阻和电容值是否正常。
