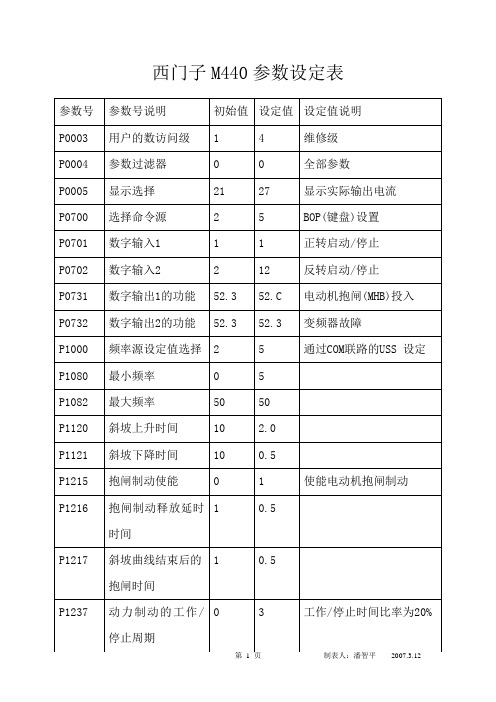

西门子M440变频器参数

调试总结M440变频参数设置：首先快速调试：P03：用户访问级3（专家级）P04：0P10：1（快速调试）P100：功率单位0P205：0（恒转矩）P300：1（异步电机）P304：电机额定电压：400VP305：电机额定电流：22.3AP307：电机额定功率：11KWP310：电机额定频率：50HZP311：电机额定转速：1460R/MINP700：命令源：5（USS控制）P1000：频率设定源：25（主给定USS，辅助给定为模拟量）P1080：最小频率：0HZP1082：最大频率：50HZP1120：加速度：5SP1121：减速度：3.5SP1300：0，线性V/F控制P3900：结束快速调试：1（进行电机计算）显示BUSY一段时间后快速调试结束。

设置附加给定源以及附加给定比例关系参数：P1075：附加给定值：755（模拟量1给定）P1076：附加给定值标定：1（100%）P757：X1值（V/MA）P758：Y1值（%）P759：X2值（V/MA）P760：Y2值（%）P757到P760根据实际情况调试，具体步骤为：首先测量电位器最大值和最小值，P757=最小值，P758=-20，P759=最大值，P760=20，具体微调可根据实际需要调整。

设置通讯协议参数：P2009：通讯标准化：（为1的时候给定的速度为100%，为0的时候为50%）P2010：波特率：6P2011：通讯地址：6P2012：2P2013：127设置制动参数：P1237：1（即5%，可根据实际情况调整）输出参数：P771：模拟量输出1功能：27（实际输出电流）P776.1：模拟量输出方式：1 （电压输出）P777: P778: P779：10 P780:：10模拟量输出为电流输出，要使用电压输出需加500R电阻。

（加500R电阻后电压输出为0~5V）P732：数字量2输出（21、22端子）功能：52.3（变频器故障）P702：2。

•«施耐德变频器Altivar31常用参数设置西门子MM440变频器常用参数设置一 2nd, 2010 by 起重机①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

M440变频器参数设置
1：P0003=( 1,标准级) （2，扩展级）(3,专家级)
2：P0010=(0,准备，调完参数后恢复为0) （1，快速调试）
3：P0304 电动机额定电压
4：P0305 电动机额定电流
5：P0307 电动机额定功率
6：P0308 电动机额定功率因数为0变频器将自动计算
7：P0309 电动机额定效率为0变频器将自动计算
8：P0310 电动机额定频率
9：P0311 电动机额定速度
10：P0640 电动机过载因子恒转矩150 变转矩110
11：P1300(0,线性V/F控制)（1，带FCC磁通电流控制功能的V/F控制）（2，抛物线V/F控制）（20，无传感器矢量控制）
12：P1910 选择电动机技术数据检测
13：P0756 ADC类型(0,0----10V)(2,0------20MA)
14：P0771 定义模拟输出功能
15：P0776 D/A转换器类型
16：P0205 变频器应用恒转矩变转矩
17：P0290 变频器过载时的反映措施
18：P0340 电动机参数的计算
19：P0731 数字输出1的功能
20：P0732 数字输出2的功能
21：P0733 数字输出3的功能
22：P1310 连续提升
23：P1311 加速度提升24：P1312 启动提升
25：P1333 FCC的起始频率26; P1080 电动机最小频率27：P1082 电动机最大频率28：P1120 斜坡上升时间29：P1121 斜坡下降时间。

M440变频器调试参数设置
1.频率设置：
根据实际需要设置变频器的输出频率，一般默认为50Hz，可以根据设备的工作要求进行调整。

2.电机类型选择：
3.电机参数设置：
进入变频器参数设置菜单，设置与电机相关的参数，包括额定电压、额定电流、额定功率等。

这些参数对于保证电机的正常运行和性能发挥至关重要。

4.加速时间设置：
设置变频器的加速时间，即从启动到达额定频率所需的时间。

根据设备的需要进行调整，一般建议设置合理的加速时间，以避免设备的过载或过于迅速的启停。

5.减速时间设置：
设置变频器的减速时间，即从停止到达零频率所需的时间。

同样，合理的减速时间可以避免设备的过载或过于迅速的停止。

6.过载保护设置：
7.故障显示设置：
设置变频器的故障显示方式，包括报警方式、报警代码等。

这样可以便于操作人员及时发现并处理故障，保证设备的正常运行。

8.其他参数设置：
总的来说，M440变频器的参数设置需要根据具体的设备要求进行调整，以保证设备的正常运行和性能发挥。

合理的参数设置可以提高设备的稳定性和运行效率，同时保护设备免受过载和故障的损害。

MM440变频器为例介绍设置方法：1、基本操作面板BOP进行设置在缺省设置时，用BOP 控制电动机的功能是被禁止的。

如果要用BOP 进行控制，参数P0700 ＝1，参数P1000 ＝1。

第一步：设置将电机铭牌数据输入变频器内进行优化：为了能够查看变频器所有参数，我们先设置P0003＝3 P0004＝0P0010＝1 （进行快速调试）P0300设置电动机的类型含义 1为异步电动机 2为同步电动机P0304设置电动机的额定电压？ VP0305设置电动机的额定电流？ AP0307设置电动机的额定功率？ KWP0310设置电动机的额定频率 ? HzP0311设置电动机的额定转速 ? r/minP3900=1 含义结束快速调试其它参数按工厂设置使参数复位此时P0003可能恢复到默认的1级（标准级）如还需要更改参数重新将P0003＝3手动转车设置方法按第一步设置完成后（ BOP面板P0700 ＝1 P1000=1）（AOP面板P0700 ＝4 P1000=1）按电动机点动，按运行电动机，按停止电动机。

按改变电动机的转动方向，按增加输出频率，按减少输出频率。

变频器默认输出频率为5Hz,要想改变初始输出频率，只须改变P1040的值，即可改变初始输出频率，按你设定的初始频率运行。

如果您想要能够正→反或反→正方向进行增加或减小输出频率,应设定P1032＝0。

使电机只有单方向增加或减小输出频率应将P1032=1。

**** 通过PROFIBUS模板的通讯设置方法按第一步设置完成后设置站号P0918 必须与PLC组态配置的站号一致P1000=6 P0927=15(二进制数显示为1111) P0700=6说明： 1、变频器接收PLC的字第一个字为控制字，第二个字为主设定值。

（说明：变频器接收的字第一个PZD 字中位10 必须置1，这样，变频器才能将把它作为合法的过程数据来接收。

为此，必须在第一个PZD 字中把控制字1传送给变频器。

西门子变频器440（420）调试步骤及参数设定一、调试步骤通常一台新的M440（M420)变频器一般需要经过如下三个步骤进行调试：二、参数复位参数复位，将变频器的参数恢复到出厂时的参数默认值。

在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数指恢复到一个确定的默认状态。

序号参数号命令源可设定值1231300124P0304电机额定电压5P0305电机额定电流6P0307电机额定功率7P0308电机功率因数8P0309电机额定效率参数描述标准级（只需要设置最基本的参数）扩展级P0003参数设定访问等级专家级单位HP,频率60HZ 单位KW,频率60HZ 设定值范围：10V-2000V 根据电机名牌输入电机额定电压（V）设定值范围：0-2倍 变频器的额定电流（A） 根据电机名牌输入电机额定电流（A）准备运行（只有在=0的情况下，变频器才能运行）开始快速调试（只有在=1的情况下，电机的主要参数才能被修改）工厂缺省设定值单位KW，频率50HZ 设定值范围：10KW-2000KW 根据电机名牌输入电机额定功率（KW）设定值范围：0.000-1.000 根据电机名牌输入电机额定功率因数cos Ф设定值范围：0.0-99.9% 根据123开始快速调试选择电机功率单位和电网频率P0010P0100 在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

三、快速调试及功能调试参数设定步骤9P0310电机额定频率10P0311电机额定速度012115161123715P1001固定频率16P1080最低频率17P1082最高频率18P1120斜坡上升时间19P1121斜坡下降时间0121P1910选择电动机自动检测方式1根据电机名牌输入电机额定速度工厂缺省设定值BOP（操作面板）I/O端子控制（数字输入）通常设定值为50/60HZ 根据电机名牌输入电机额定频率50HZ 否（继电器输出为低电平）是（继电器输出为高电平）BOP电动电位计给定（操作面板）通过操作P0748的每一位修改禁止数字输入ON/OFF(接通正转/停车命令）固定频率设定值（直接选择）固定频率设定值（直接选择+ON命令） 现场值限制电机运行的最高频率电机从静止状态加速到最高频率所用的时间电机从最高频率到静止停车状态所用的时间模拟输入1通道固定频率模拟输入2通道输入相应的固定频率设定值（直接选择+ON命令）1314结束快速调试，但不进行电动机计算或复位为工厂缺省设置值。

.
；.
西门子M440变频器参数
电流电压开关：1设为OFF （下）,2设为ON （上），
变频器参数有四个访问级：标准级、扩展级、专家级、维修级，取决于P003的设定。

变频器复位：P0010=30 P0970=1，如果要设置P304-P311参数需要将
19注释：这种设置的出发点是，只有当发生故障（F0003等）时变频器已经处于“运行（RUN ）”状态下，它才能再启动。

变频器将确认故障，并在“电源中断”或者“电源隐匿”之后重新启动。

这种情况下需要ON 命令一直加在数字输入端（DIN ）
“电源隐匿”是指，电源中断，，并在BOP 的显示变暗和消失之前重新加上电源（时间非常短暂地电源中断时，直流回路的电压不会完全消失）。

MM440变频器参数说明1.额定功率：MM440变频器的额定功率范围为0.12千瓦到250千瓦。

这意味着它可以适用于不同功率需求的电动机。

2.额定电压：MM440变频器的额定电压范围广泛，从220V到690V。

这使得它可以适应不同地区和不同电源系统的需求。

3.输出频率范围：MM440变频器的输出频率范围为0到400Hz。

这意味着它可以控制电动机的输出速度在0到400Hz之间。

4.控制方式：MM440变频器支持多种控制方式，包括V/F控制、矢量控制和传感器控制。

用户可以根据实际需求选择合适的控制方式。

5.PID控制：MM440变频器具有PID控制功能，可以实现对电动机速度的精确控制。

PID控制可以根据实时反馈信号调整变频器的输出频率，使电动机保持稳定的运行状态。

6.保护功能：MM440变频器具有多种保护功能，包括过载保护、过压保护、欠压保护、过热保护等。

这些保护功能可以有效保护电动机和变频器的安全运行。

7.通信功能：MM440变频器支持多种通信接口，包括RS485、PROFIBUS-DP和PROFINET。

这些通信功能可以实现变频器与上位机或其他设备之间的数据传输和控制。

8.故障诊断：MM440变频器内置故障诊断功能，可以通过显示屏或通信接口输出故障代码，帮助用户快速定位和解决问题。

9.多种工作模式：MM440变频器支持多种工作模式，包括定速运行、定时运行、定量运行和多段速度变频等。

这些工作模式可以根据不同的应用场景灵活调整。

10.外部控制接口：MM440变频器具有多个外部控制接口，包括模拟输入、数字输入、数字输出和继电器输出。

这些接口可以与其他设备进行连接和控制。

以上是MM440变频器的一些主要参数说明，这些参数都是根据西门子公司的产品说明书提供的信息。

在实际应用中，用户应根据具体需求选择合适的参数和设置。
