西门子变频器参数设置参考列表

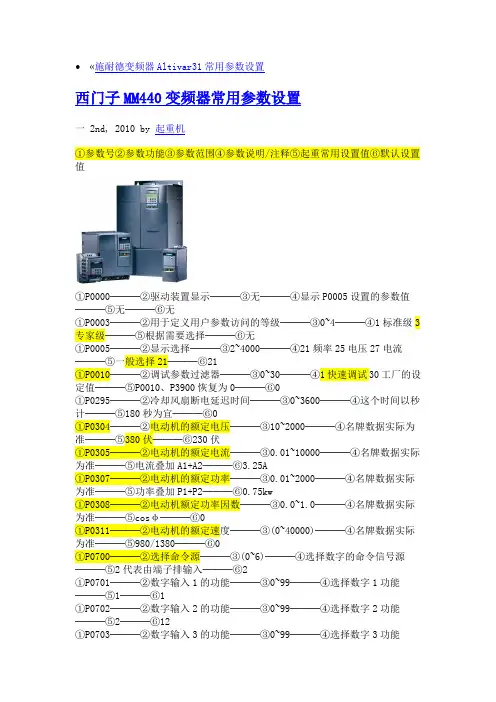

•«施耐德变频器Altivar31常用参数设置西门子MM440变频器常用参数设置一 2nd, 2010 by 起重机①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

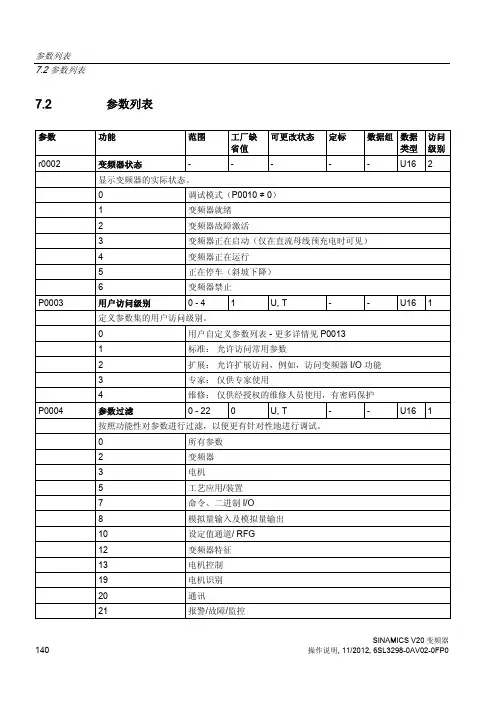

7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。

0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。

0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。

0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。

0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。

0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。

说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。

此时只能看到重要的参数（例如：P0304、P0305等）。

必须逐一输入这些参数的值。

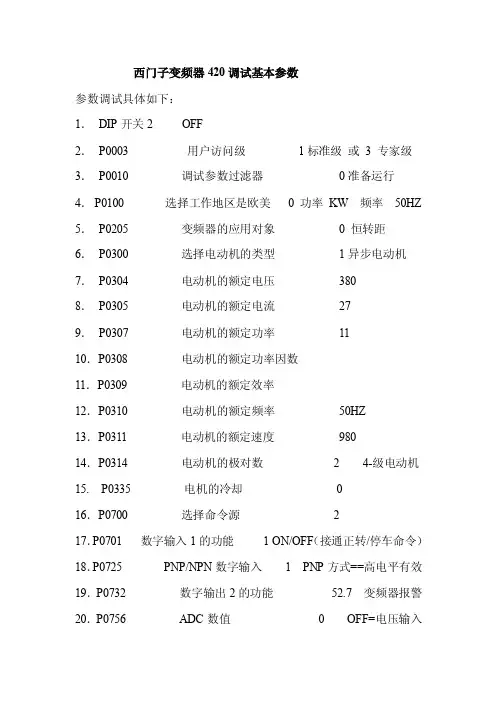

西门子变频器420调试基本参数参数调试具体如下：1．DIP开关2 OFF2．P0003 用户访问级1标准级或3 专家级3．P0010 调试参数过滤器0准备运行4．P0100 选择工作地区是欧美0 功率KW 频率50HZ 5．P0205 变频器的应用对象0 恒转距6．P0300 选择电动机的类型1异步电动机7．P0304 电动机的额定电压3808．P0305 电动机的额定电流279．P0307 电动机的额定功率1110．P0308 电动机的额定功率因数11．P0309 电动机的额定效率12．P0310 电动机的额定频率50HZ13．P0311 电动机的额定速度98014．P0314 电动机的极对数 2 4-级电动机15. P0335 电机的冷却016．P0700 选择命令源 217．P0701 数字输入1的功能 1 ON/OFF（接通正转/停车命令）18．P0725 PNP/NPN数字输入 1 PNP方式==高电平有效19．P0732 数字输出2的功能52.7 变频器报警20．P0756 ADC数值0 OFF=电压输入21．P0771 DAC功能21.0 实际输出频率22．P0776 DAC数摸0 电流输出23．P1000 频率设定值的选择 2 模拟输入24．P1120 斜坡上升时间30S25．P1121 斜坡下降时间20S26．P0778 DAC标定Y1值0.00Ma27．P1080 最低频率0 .0HZ28．P1082 最高频率50.0HZ 29．P1310 连续提升50%30. P0731 52.1(重点)31. P0701=1 ON/OFF(接通正转/停车命令)32. P0702=99 使能BICC参数化(重点)33. P0703=11 反向点动34. P0704=0 禁止数字输入。

7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。

0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。

0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。

0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。

0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。

0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。

说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。

此时只能看到重要的参数（例如：P0304、P0305等）。

必须逐一输入这些参数的值。

注：1、在线监测曲线：K22输出电流
KK73给定速度 ;
KK148实际速度.
2、r002显示速度实际值单位Hz
r004显示变频器输出电流,单位A
r006直流母线电压
r012显示当前有效BICO数据组
r014显示速度给定
r015显示速度实际值
P030/r031显示开关量状态
r069电子板软件版本
r129电流限幅
r550控制字1状态
r551控制字2状态
r552状态字1状态
r553状态字2状态
r733显示CBX控制状态
r782故障发生时间
r783跳闸时的速度
r786跳闸时的电压
r826显示电子板编码
r947/r949故障查询
P952=0故障清除
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

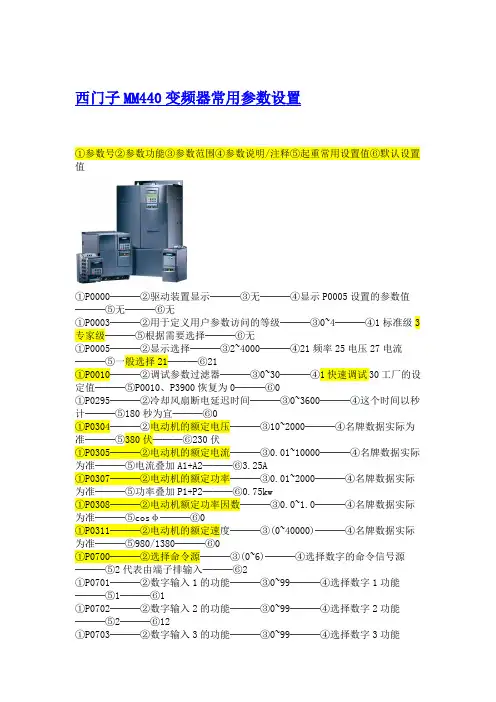

西门子MM440变频器常用参数设置①参数号②参数功能③参数范围④参数说明/注释⑤起重常用设置值⑥默认设置值①P0000───②驱动装置显示───③无───④显示P0005设置的参数值───⑤无───⑥无①P0003───②用于定义用户参数访问的等级───③0~4───④1标准级3专家级───⑤根据需要选择───⑥无①P0005───②显示选择───③2~4000───④21频率25电压27电流───⑤一般选择21───⑥21①P0010───②调试参数过滤器───③0~30───④1快速调试30工厂的设定值───⑤P0010、P3900恢复为0───⑥0①P0295───②冷却风扇断电延迟时间───③0~3600───④这个时间以秒计───⑤180秒为宜───⑥0①P0304───②电动机的额定电压───③10~2000───④名牌数据实际为准───⑤380伏───⑥230伏①P0305───②电动机的额定电流───③0.01~10000───④名牌数据实际为准───⑤电流叠加A1+A2───⑥3.25A①P0307───②电动机的额定功率───③0.01~2000───④名牌数据实际为准───⑤功率叠加P1+P2───⑥0.75kw①P0308───②电动机额定功率因数───③0.0~1.0───④名牌数据实际为准───⑤cosφ───⑥0①P0311───②电动机的额定速度───③(0~40000)───④名牌数据实际为准───⑤980/1380───⑥0①P0700───②选择命令源───③(0~6)───④选择数字的命令信号源───⑤2代表由端子排输入───⑥2①P0701───②数字输入1的功能───③0~99───④选择数字1功能───⑤1───⑥1①P0702───②数字输入2的功能───③0~99───④选择数字2功能───⑤2───⑥12①P0703───②数字输入3的功能───③0~99───④选择数字3功能───⑤17───⑥9①P0704───②数字输入4的功能───③0~99───④选择数字4功能───⑤17───⑥9①P0705───②数字输入5的功能───③0~99───④选择数字5功能───⑤29───⑥15①P0706───②数字输入6的功能───③0~99───④选择数字6功能───⑤17───⑥15①P0732───②数字输出2的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥52.7①P0733───②数字输出3的功能───③0~4000───④电动机抱闸投入───⑤52C───⑥0①P0970───②工厂复位───③0~1───④0代表禁止复位1代表参数复位───⑤根据需要决定───⑥无①P1000───②频率设定值的选择───③0～77───④3代表固定频率───⑤3───⑥2①P1004───②固定频率4───③-650～650───④快速频率的设定───⑤50───⑥50①P1080───②最低频率───③0～650───④设定马达最低频率───⑤20HZ───⑥0①P1082───②最高频率───③0～650───④设定马达最高频率───⑤50HZ───⑥50①P1120───②斜坡上升时间───③0～650───④斜坡函数曲线不带平滑圆弧时电动机从静止状态加速到最高频率P1082所用时间，如果设定的斜坡时间太短，就有可能导致变频器过流而跳闸───⑤4.0秒───⑥10s①P1121───②斜坡下降时间───③0～650───④同上───⑤3.0秒───⑥10s①P1130───②斜坡上升曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1131───②斜坡上升曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.5秒───⑥0①P1132───②斜坡下降曲线的起始段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1133───②斜坡下降曲线的结束段圆弧时间───③0～40───④避免突变性的响应，从而使机械设备免受有害的冲击作用───⑤0.3秒───⑥0①P1215───②抱闸制动使能───③0～1───④0代表禁止电动机抱闸制动；1代表使能电动机抱闸制动；如果用P0731、P0732、P0733数字输出功能投入使用，制动继电器在点1打开，而在点2闭合───⑤1───⑥0①P1216───②抱闸制动释放的延迟时间───③0～20───④启动时不用斜坡函数曲线，立即输出f_min───⑤0───⑥1①P1217───②斜坡曲线结束后的抱闸时间───③0～20───④斜坡曲线下降到点2后，变频器以最小频率P1080运行的时间───⑤0───⑥1①P1237───②动力制动的工作/停止周期，定义制动电阻的工作/停止时间的比率───③0～5───④0代表禁止动力制动；1代表工作/停止时间的比率为5%；2代表工作/停止时间的比率为10%；3代表工作/停止时间的比率为20%；4代表工作/停止时间的比率为50%；5代表工作/停止时间的比率为100%；───⑤1───⑥0①P1300───②变频器的控制方式───③0～23───④控制电动机的速度和变频器的输出电压之间的相对关系，0代表行线性特性的V/F控制；1代表带磁通电流控制Fcc的V/F控制；20代表无传感器的矢量控制───⑤20───⑥0①P1800───②脉冲频率───③2～16───④设定变频器功率开关的调制脉冲频率，这一脉冲频率每级可以改变2KHZ.最低的脉冲频率取决于p1082即最大频率和P0310即电动机的额定功率，电动机频率的最大值P1082限定为脉冲调制频率P1800───⑤2───⑥4①P1910───②选择电动机数据是否自动检测───③0～20───④设置为3时，随后显示A0541.启动变频器，自动检测磁化曲线，稍后变频器停止，完成检测───⑤3───⑥0①P1960───②速度控制器的优化───③0～1───④矢量控制时做，当速度优化器优化功能投入时p1960=1，报警信号A0542将被激活。

7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。

0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。

0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。

0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。

0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。

0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。

说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。

此时只能看到重要的参数（例如：P0304、P0305等）。

必须逐一输入这些参数的值。

复位为工厂的缺省设置值：设定（1）P0010=30；（2）P0970=10 禁止复位1 参数复位保留参数：P0918（CB地址），P2010（USS波特率）和P2011（USS地址）基本参数：P0003 用户访问级可设定值：0 用户定义的参数表1 标准级：可以访问最经常使用的一些参数。

2 扩展级：允许扩展访问参数的范围，例如变频器的I／O功能3 专家级：只供专家使用4 维修级：只供授权的维修人员使用-具有密码保护P0004 参数过滤器0 全部参数2 变频器参数3 电机参数4 速度传感器5工艺应用对象/装置7 命令，二进制I/O 命令和数字I/O8 ADC（模-数）和DAC（数-模）模拟I/O10 设定值通道/RFG（斜坡函数发生器）12 驱动装置的特征13 电动机的控制20 通讯（P918 CB通讯板地址）21 报警/警告/监控22 工艺参数控制器（例如PID）快速调试P0010 调试参数过滤器0 准备调试1 快速调试2 变频器29 下载30 工厂的设定值P01000 欧美-【KW】，频率缺省值50HZ1 北美-【hp】，频率缺省值60HZ 2北美-【KW】，频率缺省值60HZ P0205 变频器应用0 恒转矩 1 变转矩P0300 选择电机类型1 同步2 异步P0304 电机额定电压P0305 额定电流P0307 额定功率P0308 额定功率因数P0309 额定效率（P0100=1）P0310 额定频率P0311 额定速度P0320 电机磁化电流 P3900=1或=2 有变频器内部计算P0335 电机冷却0 自冷 1 强制 2 自冷和内置冷却风机 3 强制和内置P0640 过载因数P0700 选择命令源0 工厂的缺省值设定1 BOP（键盘）设置2 有端子排输入4 ＢＯＰ链路的USS设置5 COM链路的USS设置6 COM链路的通讯板（CB）设置P1000 频率设定值选择0 无主设定值1 MOP设定值2 模拟设定值3 固定频率P1080 最低频率P1082 最高频率P1120 斜坡上升时间P31121 斜坡下降时间P1135 OFF3的斜坡下降时间P1300 变频器控制方式P1500 选择转矩设定值P1910 是否自检测 =1P3900 结束快速调试0 不用快速调试1 结束，并按工厂设置室参数复位2 结束3 结束。

西门子变频器基本参数设置预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。

P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。

6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。

P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。

电机和控制参数未进行设定，不能实施电机调试。

1.2 简单参数设定P60=3 简单应用参数设置，在上述出厂参数设置的基础上，本应用设定电机控制参数P071 进线电压(变频器400V AC / 逆变器540V DC)P95=10 IEC 电机P100=1 V/F 开环控制3 不带编码器的矢量控制4 带编码器的矢量控制P101 电机额定电压P102 电机额定电流P107 电机额定频率HZP108 电机额定速度RPMP114=0P368=0 设定和命令源为PMU+MOPP370=1 启动简单应用参数设置P60=0 结束简单应用参数设置执行上述参数设定后，变频器自动组合功能图连接和参数设定。

6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置 P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。

P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置） P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸） P115=4 电机模型空载测量（按下P键后，20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。

电机和控制参数未进行设定，不能实施电机调试。
