西门子V 变频器常用设置

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介紧凑的尺寸，节省空间和成本简单的安装和调试，无需专业知识高效的节能功能，降低运行成本灵活的通信接口，支持多种协议易于操作的基本操作面板（BOP），提供直观的菜单结构和参数设置二、安全注意事项只有合格的人员才能操作变频器。

合格的人员是指具有相关技术知识和经验，能够识别和避免潜在的危险的人员。

在变频器通电或运行时，不要触摸任何带电部件或裸露的导线，以防止触电或短路。

在变频器通电或运行时，不要打开变频器的外壳或盖板，以防止触电或机械伤害。

在变频器通电或运行时，不要对变频器进行任何修改或维修，以防止损坏变频器或影响其性能。

在变频器通电或运行时，不要将任何物体插入变频器的散热孔或通风口，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何易燃、易爆或腐蚀性的物质靠近变频器，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何液体溅到变频器上，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何金属物品落到变频器内部，以防止引起火灾或故障。

在安装、调试、操作和维护变频器时，请遵守当地的法律法规和标准。

三、安装说明3.1 安装环境安装位置应该平稳、干燥、清洁，并有足够的空气流通。

安装高度不应超过1000米。

如果超过1000米，请根据海拔高度降低输出功率。

环境温度应在-10℃至+50℃之间。

如果超过此范围，请根据温度降低输出功率。

环境湿度应在5%至95%之间，无冷凝水珠。

环境中无强烈的电磁干扰、尘埃、油污、化学气体、盐雾等污染物。

环境中无直接的日光照射、强烈的振动或冲击。

3.2 安装方式穿墙式安装：将变频器的散热部分穿过控制柜的后壁，使之暴露在外部，适用于空间较大或散热较差的场合。

保持变频器之间和周围物体之间的足够距离，以便于散热和维护。

保持变频器的水平方向，不要倾斜或倒置。

保持变频器的正面朝向操作人员，不要旋转或反转。

使用适当的螺钉和垫片将变频器牢固地固定在安装位置上，以防止松动或脱落。

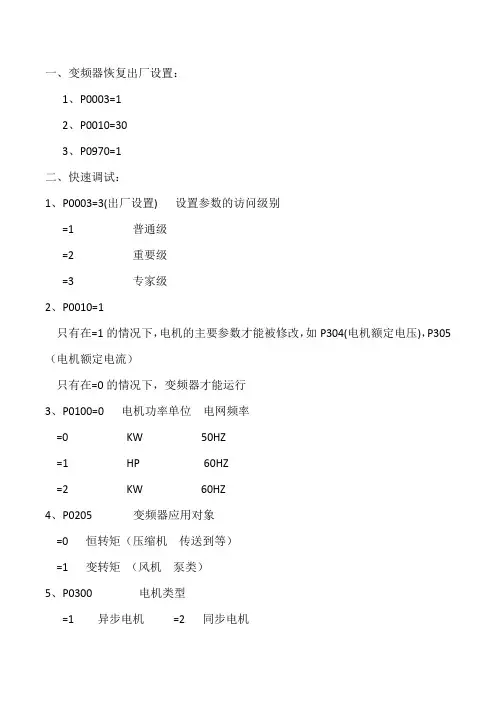

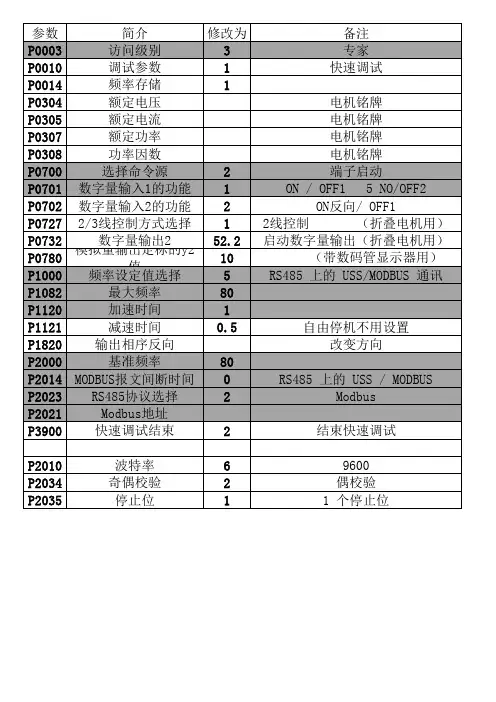

一、变频器恢复出厂设置：1、P0003=12、P0010=303、P0970=1二、快速调试：1、P0003=3(出厂设置) 设置参数的访问级别=1 普通级=2 重要级=3 专家级2、P0010=1只有在=1的情况下，电机的主要参数才能被修改，如P304(电机额定电压)，P305（电机额定电流）只有在=0的情况下，变频器才能运行3、P0100=0 电机功率单位电网频率=0 KW 50HZ=1 HP 60HZ=2 KW 60HZ4、P0205 变频器应用对象=0 恒转矩（压缩机传送到等）=1 变转矩（风机泵类）5、P0300 电机类型=1 异步电机=2 同步电机6、P0304 电机额定电压根据电机铭牌7、P0305 电机额定电流根据电机铭牌如果驱动多台电机，P305要大于电流总和8、P0307 电机额定功率根据电机铭牌9、P0308 电机功率因数（一般是0.8）根据电机铭牌10、P0309 电机的额定效率根据电机铭牌如果P0309设置为0，则变频器自动计算电机效率如果P0100设置为0，看不到此参数11、P0310 电机的额定频率50/60HZ12、P0311 电机的额定速度矢量控制方式下，必须准确设置次参数13、P0320 电机的磁化电流通常取默认值14、P0335 电机冷去方式=0 利用电机轴上风扇自冷却=1 利用独立的风扇进行强制冷却15、P0640 电机过载因子以电机额定电流的百分比来限制电机的过载电流16、P0700 出厂=2 选择命令给定源（启动/停止）=1 BOP（操作面板）=2 I/O端子控制（多段速模拟量）=4 经过BOP链路（RS232）的USS控制=5 通过COM链路（端子29+，,30-）=6 Profibus（CB通讯板）注意：改变P0700设置，将复位所有的数字输入输出至出厂设定和PLC通讯接3，817、P1000 出厂=2 设置频率给定源=1 BOP电动电位计给定（操作面板）=2 模拟输入1通道（端子3, 4）=3 固定频率=4 BOP链路的USS控制=5 COM链路USS控制（端子29，,30）=6 Profibus（CB通讯板）=7 模拟输入2通道（端子10，11）18、P1080 限制电机运行的最小频率19、P1082 限制电机运行的最大频率20、P1120 电机从静止状态加速到最大频率所需时间21、P1121 电机从最大频率减速到静止状态所需时间22、P1300 控制方式选择=0 线性V/F控制，要求电机的压频比准确=2 平方曲线的V/F控制=20 无传感器矢量控制=21 有传感器矢量控制23、P3900 结束快速调试=1 电机数据计算，并将除快速调试以外的参数恢复到工厂设定=2 电机数据计算，并将I/O设定恢复到工厂设定=3 电机数据计算，其它参数不进行工厂复位24、P1910=1 使能电机识别，出现A0541报警，马上启动变频器出现BUSY正常，月10秒钟在完成快速调试后，变频器就可以正常的驱动电机了，下面就根据需要设置控制的方式和各种工艺参数。

西门子变频器V20 操作手册CH 西门子变频器V20操作手册一、概述紧凑的尺寸，节省空间简单的安装和调试，无需专业知识高效的节能性能，降低运行成本灵活的通信接口，支持多种协议多种保护功能，提高可靠性和安全性二、安装2.1 安装条件变频器的型号、电压等级和功率范围与电机匹配温度：-10℃ ~ +50℃湿度：5% ~ 95%，无冷凝海拔：不超过1000米振动：不超过1g没有强烈的电磁干扰、化学腐蚀和尘埃距离电机和电源开关不超过15米距离其他热源或散热设备至少10厘米距离墙壁或其他障碍物至少10厘米2.2 安装步骤1.在控制柜或墙壁上钻孔，按照变频器的尺寸和钻孔图定位。

钻孔图见附件1。

2.使用螺丝和垫片将变频器固定在控制柜或墙壁上。

紧固扭矩见附件1。

3. 连接电源线、电机线和接地线。

连接方式见附件2。

4.连接控制线。

根据不同的控制模式，选择合适的连接宏。

连接宏及其功能见附件3。

5.连接通信线。

根据不同的通信协议，选择合适的通信参数。

通信参数及其设置见附件4。

三、调试3.1 调试条件变频器已正确安装和连接变频器上没有任何故障或警告提示变频器与电机之间没有任何机械负载变频器与外部控制设备之间没有任何逻辑冲突3.2 调试步骤1. 打开电源开关，给变频器通电。

2. 按下BOP（基本操作面板）上的P键，进入参数菜单。

3. 使用上下箭头键选择需要修改的参数组或参数编号。

4. 按下BOP上的S键，进入参数设置模式。

5. 使用左右箭头键修改参数值。

6. 按下BOP上的S键，保存参数设置。

7. 重复步骤3~6，直到所有需要修改的参数都设置完毕。

8. 按下BOP上的P键，退出参数菜单。

9. 按下BOP上的启动键，启动变频器。

10. 观察变频器的运行状态，如输出频率、电流、电压等。

调整BOP上的转速旋钮，改变输出频率，观察电机的转速变化。

12. 按下BOP上的停止键，停止变频器。

四、操作4.1 操作条件变频器已正确调试变频器与电机之间已连接机械负载变频器与外部控制设备之间已建立逻辑连系4.2 操作步骤1.根据需要选择控制模式，如BOP控制、端子控制、通信控制等。

7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。

0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。

0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。

0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。

0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。

0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。

说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。

此时只能看到重要的参数（例如：P0304、P0305等）。

必须逐一输入这些参数的值。

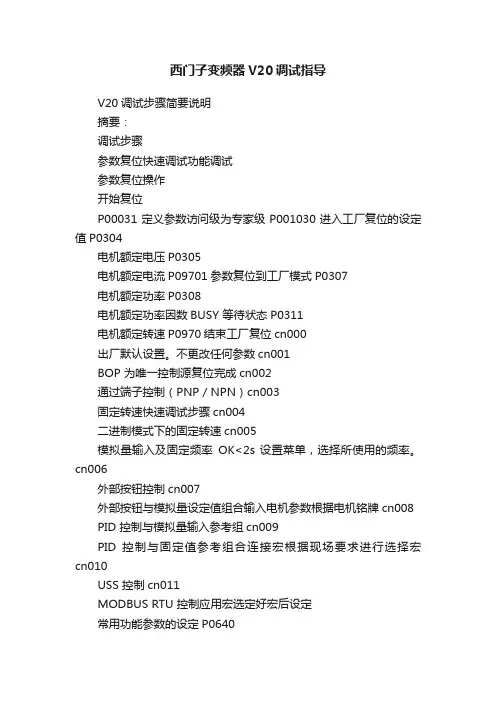

西门子变频器V20调试指导V20调试步骤简要说明摘要：调试步骤参数复位快速调试功能调试参数复位操作开始复位P00031定义参数访问级为专家级P001030进入工厂复位的设定值P0304电机额定电压P0305电机额定电流P09701参数复位到工厂模式P0307电机额定功率P0308电机额定功率因数BUSY 等待状态P0311电机额定转速P0970结束工厂复位cn000出厂默认设置。

不更改任何参数cn001BOP 为唯一控制源复位完成cn002通过端子控制（PNP / NPN）cn003固定转速快速调试步骤cn004二进制模式下的固定转速cn005模拟量输入及固定频率OK<2s 设置菜单，选择所使用的频率。

cn006外部按钮控制cn007外部按钮与模拟量设定值组合输入电机参数根据电机铭牌cn008 PID 控制与模拟量输入参考组cn009PID 控制与固定值参考组合连接宏根据现场要求进行选择宏cn010USS 控制cn011MODBUS RTU 控制应用宏选定好宏后设定常用功能参数的设定P0640变频转矩设定P0700启动命令返回电机数据P1000速度给定P1910电机静态优化P3900电机参数计算M<2s 进入参数菜单查看编辑所用的参数。

P0756模拟信号源选择P0757Y1值P0758Y1百分比模拟量输入P0759Y2值P0760Y2百分比V20变频器为通用变频器，其功率范围为0.12KW-15KW，电压等级为1-AC230v和3-AC4的功率范围为0.12-3KW，而AC400V的功率范围为0.37-15KW。

V20变频器可以与上位机通讯，支持USS/MODLEBUS协议。

集成了操作面板，并可以另购柜门连接组件。

还有下载器作为选件，在不同的装置中可以传递数据。

BOP外部接口模块订货号：6SL3255-0VA00-4BA0。

连接电缆订货号：6SL3256-0VP00-0VA0。

这样就实现了柜门操作机构的连接。

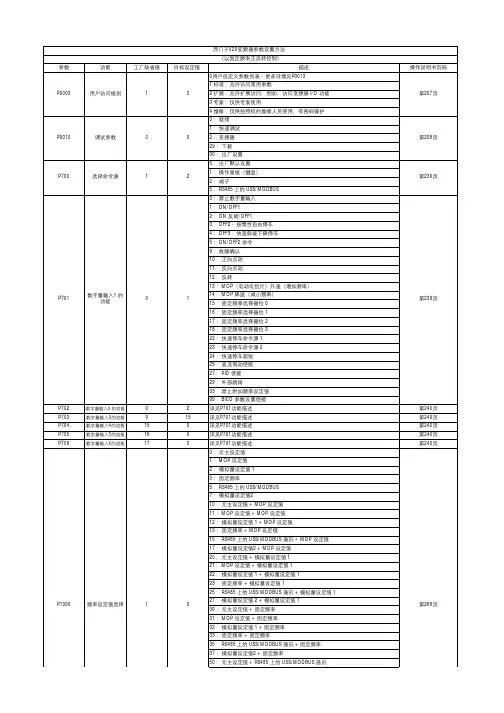

参数功能工厂缺省值目标设定值描述操作说明书页码0用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器 I/O 功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护0 ：就绪1 ：快速调试2 ：变频器29 ：下载30 ：出厂设置0 ：出厂默认设置1 ：操作面板（键盘）2 ：端子5 ：RS485 上的 USS/MODBUS 0 ：禁止数字量输入1 ：ON/OFF12 ：ON 反转/OFF13 ：OFF2 - 按惯性自由停车4 ：OFF3 - 快速斜坡下降停车5 ：ON/OFF2 命令9 ：故障确认10： 正向点动11 ：反向点动12： 反转13 ：MOP （电动电位计）升速（增加频率）14： MOP 降速（减小频率）15 ：固定频率选择器位 016 ：固定频率选择器位 117 ：固定频率选择器位 218 ：固定频率选择器位 322 ：快速停车命令源 123 ：快速停车命令源 224 ：快速停车超驰25 ：直流制动使能27： PID 使能29 ：外部跳闸33 ：禁止附加频率设定值99 ：BICO 参数设置使能P702数字量输入2 的功能02详见P701功能描述第240页P703数字量输入3的功能915详见P701功能描述第240页P704数字量输入4的功能150详见P701功能描述第240页P705数字量输入5的功能160详见P701功能描述第240页P706数字量输入6的功能17详见P701功能描述第240页0 ：无主设定值1 ：MOP 设定值2 ：模拟量设定值 13 ：固定频率5 ：RS485 上的 USS/MODBUS 7 ：模拟量设定值210： 无主设定值 + MOP 设定值11 ：MOP 设定值 + MOP 设定值12 ：模拟量设定值 1 + MOP 设定值13 ：固定频率 + MOP 设定值15： RS485 上的 USS/MODBUS 通讯＋ MOP 设定值17 ：模拟量设定值2 + MOP 设定值20： 无主设定值 + 模拟量设定值 121： MOP 设定值 + 模拟量设定值 122： 模拟量设定值 1 + 模拟量设定值 123： 固定频率 + 模拟量设定值 125： RS485 上的 USS/MODBUS 通讯 + 模拟量设定值 127： 模拟量设定值 2 + 模拟量设定值 130 ：无主设定值 + 固定频率31 ：MOP 设定值 + 固定频率32 ：模拟量设定值 1 + 固定频率33 ：固定频率 + 固定频率35： RS485 上的 USS/MODBUS 通讯 + 固定频率37 ：模拟量设定值2 + 固定频率50： 无主设定值 + RS485 上的 USS/MODBUS 通讯第266页31频率设定值选择P1000第208页调试参数P001021选择命令源P700第239页1数字量输入1 的功能P701第239页3P00031第207页西门子V20变频器参数设置方法 （以固定频率正反转控制）用户访问级别51： MOP 设定值 + RS485 上的 USS/MODBUS 通讯52 ：模拟量设定值 1 + RS485 上的 USS/MODBUS 通讯53： 固定频率 ＋ RS485 上的 USS/MODBUS 通讯55：RS485 上的 USS/MODBUS 通讯 + RS485 上的 USS/MODBUS 通讯57：模拟量设定值 2 + RS485 上的 USS/MODBUS 通讯70 ：无主设定值 + 模拟量设定值271 ：MOP 设定值 + 模拟量设定值272： 模拟量设定值 1 + 模拟量设定值 273 ：固定频率 + 模拟量设定值275 ：RS485 上的 USS/MODBUS 通讯 + 模拟量设定值 277： 模拟量设定值2 + 模拟量设定值2P1001固定频率1 [Hz]10自定义第268页0： 允许反向1 ：禁止反向P1120斜坡上升时间[s]102第279页P1121斜坡下降时间[s]102第279页参数操作说明书页码P100第227页P304第228页P305P307P308P309P310P311参数功能工厂缺省值目标设定值描述操作说明书页码P0003用户访问级别11上一页已描述第207页P0010调试参数030上一页已描述第208页0 ：禁止1 ：参数复位(所有参数（不包括用户默认设置）复位至默认值。

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介采用优化的脉宽调制（PWM）技术，实现高效的电能转换和低谐波干扰。

支持多种控制模式，如标量控制、PID控制、USS控制和MODBUS RTU控制等。

配备基本操作面板（BOP），可实现本地参数设置、状态显示和故障诊断等功能。

提供多种通信接口，如RS485、USB和Modbus等，方便与上位机或者其他设备进行数据交换。

具有多种保护功能，如过流、过压、欠压、过热、过载、短路等，保障设备安全可靠运行。

具有节能功能，如自动转矩监测和自动睡眠唤醒等，可根据负载情况自动调节输出功率，降低能耗。

二、产品规格V20变频器分为五个尺寸（FSA-FSE），功率范围从0.12 kW到30 kW，电压等级为230 V或者400 V。

具体的产品规格如下表所示：---尺寸 ---功率范围 ---电压 ---宽度（mm） ---高度（mm） ---深度（mm） ---分量（kg） -------:--: ---:------: ---:--: ---:--------: ---:--------: ---:--------: ---:--------: -------FSA ---0.12-0.75 kW ---230 V ---68 ---142 ---108 ---0.6 -------FSB ---0.37-2.2 kW ---400 V ---68 ---142 ---108 ---0.6 -------FSAC ---1.1-1.5 kW ---230 V ---73 ---173 ---155 ---1.3 -------FSAD ---2.2-3.0 kW ---230 V ---73 ---173 ---155 ---1.3 -------FSC ---3.0-4.0 kW ---400 V ---100 ---230 ---173 ---2.5 -------FSD ---5.5 kW ---400 V ---100 ---230 ---173 ---2.5 -------FSE ---7.5-15 kW ---400 V ---140 ---300 ---237 ---6 ----三、产品安装安装位置应避免阳光直射、高温、高湿、震动、腐蚀性气体和导电性粉尘等不利环境。

注：1、在线监测曲线：K22输出电流
KK73给定速度 ;
KK148实际速度.
2、r002显示速度实际值单位Hz
r004显示变频器输出电流,单位A
r006直流母线电压
r012显示当前有效BICO数据组
r014显示速度给定
r015显示速度实际值
P030/r031显示开关量状态
r069电子板软件版本
r129电流限幅
r550控制字1状态
r551控制字2状态
r552状态字1状态
r553状态字2状态
r733显示CBX控制状态
r782故障发生时间
r783跳闸时的速度
r786跳闸时的电压
r826显示电子板编码
r947/r949故障查询
P952=0故障清除
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

西门子变频器V20 操作手册CH西门子变频器V20操作手册1. 产品简介紧凑的尺寸，节省空间和成本简单的安装和调试，无需专业知识灵便的控制方式，支持多种通信协议高效的能耗优化，降低运行成本可靠的保护功能，提高设备寿命2. 安装要求2.1 安全提示变频器内部存在高压危（wei）险，请勿在通电状态下打开或者触摸变频器。

变频器输出电压可能高于输入电压，请勿在输出端接触裸露的导线或者端子。

变频器运行时会产生热量，请保持足够的散热空间和通风条件。

变频器可能会产生电磁干扰，请使用屏蔽电缆并接地。

变频器参数设置错误或者修改参数设置可能导致机器误操作，造成人员伤害或者设备损坏，请防止恶意访问参数设置，并采取适当措施应对可能的误操作。

2.2 安装位置和方式环境温度在-10℃到+50℃之间，相对湿度不超过95%无尘埃、油雾、腐蚀性气体、爆炸性气体等污染物无强烈的震动或者冲击海拔高度不超过1000米，否则需要降低额定功率安装距离不超过100米，否则需要增加输出滤波器或者输出电抗根据不同的功率段和电压等级，变频器有不同的尺寸和钻孔图，请参考[《V20产品样本》](^4^)中的相关数据。

1. 在控制柜内或者墙壁上钻孔，并使用螺钉固定变频器。

2.连接输入电源线、输出机电线、接地线和控制线到变频器的相应端子上。

3. 检查接线是否正确和坚固，无短路或者接地故障。

4. 关闭输入电源开关，并打开变频器的前盖。

5. 按下变频器上的电源开关，检查显示屏是否正常显示。

6. 关闭变频器的前盖，并打开输入电源开关。

3. 参数设置和调试使用变频器上的基本操作面板（BOP）使用外部按钮或者开关使用摹拟量或者数字量信号使用通信协议（如USS或者MODBUS RTU）根据不同的控制方式，可以选择不同的连接宏（connection macro），以简化参数设置。

连接宏是一组预设的参数值，用于实现常见的控制功能。

变频器提供了12种连接宏，分别为Cn000到Cn011，具体的功能描述和接线示意图，请参考[《V20入门指南》](^5^)中的相关内容。

西门子变频器设置方法西门子变频器设置方法连接方法：模拟量输入：２＋，３－，４－２０ｍＡ模拟量输出：１２＋，１３－，４－２０ｍＡ开关量输入：９＋，５－，单继电器触点控制开关开关量输出：１９，２０为运行指示２１，２２为停止指示２３，２５为故障指示设置过程：１、端子旁边模拟量开关全拨到上端，为电流输入。

２、安装上基本操作面板，ｂｏｐ－２。

３、按下Ｐ键，进行参数设置，显示ｒ００００。

４、按上升键，直到Ｐ０００３，按下Ｐ键，进入设置，参数设置为３，专家级。

５、按上升键，直到Ｐ００１０，进入设置，参数为１，进入快速设置。

６、按上升键，直到Ｐ０１００，设置为０，功率为ＫＷ。

７、进入Ｐ０３０４，设置电压级别为３８０伏。

８、进入Ｐ０３０５，设置电流参数为电机铭牌参数，７．５ＫＷ电机为１５．１Ａ。

９、进入Ｐ０３０７，设置电机功率。

１０、进入Ｐ０３０８，设置功率因数，根据铭牌设定。

１１、进入Ｐ０３１０，设置电动机额定频率５０Ｈｚ。

１２、进入Ｐ０３１１，设置电机额定速度，根据电机铭牌设定。

１３、进入Ｐ０６４０，设定电动机过载系数，设置为２００％，如果设置过小，可能电机升速比较慢，过载电流还要受断路器电流限制，不能过大，根据实际情况设置。

１４、进入Ｐ０７００，设置为２，端子输入。

１５、进入Ｐ１０００，设定为２，模拟给定１为频率选定。

１６、进入Ｐ１０８０，设置电机最小频率，可以设置为５。

１７、进入Ｐ１０８２，设置最大频率，５０Ｈｚ。

１８、进入Ｐ１１２０，设置斜坡上升时间，过载电流在２００％，可以设置为１２秒左右。

１９、进入Ｐ１３００，选择２，抛物线ｖ／ｆ控制。

２０、进入Ｐ３９００，选择０，结束快速调试。

２１、进入Ｐ００１０，选择为０，退出快速设置。

２２、进入Ｐ０７０１，选择数字输入１功能为１，接通正转。

２３、进入Ｐ０７３１，选择数字输出１功能为５２：２，运行指示。

２４、设置Ｐ０７３２，数字输出２功能为５２：０。

２５、设置Ｐ０７３３，数字输出３功能为５２：３。

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介低成本，高性价比简单的安装和调试多种控制模式和接口节能功能和保护功能可选的操作面板和通讯模块二、产品规格西门子变频器V20的主要技术参数如下：电源电压：单相 200 V 至 240 V 或三相 380 V 至 480 V 额定功率：0.12 kW 至 30 kW额定电流：0.6 A 至 62 A输出频率范围：0 Hz 至 550 Hz控制方式：V/f 控制或 V/f 线性控制谐波抑制：内置直流电抗器或可选的输出滤波器冷却方式：自然风冷或强制风冷保护等级：IP20 或 IP21环境温度：-10 °C 至 +50 °C环境湿度：5% 至 95%，无凝露三、产品安装壁挂式安装：将变频器直接固定在墙壁或其他平面上，要求安装空间充足，通风良好，无强烈的震动和电磁干扰。

穿墙式安装：将变频器的散热部分穿过控制柜的后壁，使之暴露在外部空气中，要求控制柜后壁有适当的开孔，且能承受变频器的重量。

遵守变频器的最小间隙要求，以保证散热效果。

使用合适的螺钉和垫片固定变频器，以防止松动和脱落。

避免在阳光直射或高温高湿的环境中安装变频器，以防止老化和损坏。

避免在有易燃易爆物质或有腐蚀性气体的环境中安装变频器，以防止引发火灾或事故。

四、产品接线标准接线：按照变频器上标注的端子符号连接电源线、电机线、接地线和控制线，不需要修改任何参数设置。

宏接线：根据不同的控制需求选择预设的连接宏，在变频器上选择相应的端子连接电源线、电机线、接地线和控制线，只需要修改少量的参数设置。

自定义接线：根据自己的控制需求自由配置变频器的端子功能，连接电源线、电机线、接地线和控制线，需要修改较多的参数设置。

使用符合规格的导线和端子，以保证接触可靠和安全。

按照正确的极性和顺序连接导线，以防止短路和损坏。

使用合适的扭矩拧紧端子螺钉，以防止松动和过热。

使用合适的绝缘和固定材料，以防止触电和松脱。

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介紧凑轻巧，节省空间易于安装和调试，无需专业知识高效节能，降低运行成本多种控制模式，满足不同需求内置过载保护，提高可靠性可选配件丰富，扩展功能二、产品规格西门子变频器V20的产品规格如下表所示：---功率范围 ---电压 ---尺寸 ---分量 -------:------: ---:--: ---:--: ---:--: -------0.12~0.75 kW ---230 V ---132x140x159 mm ---1.1 kg -------1.1~1.5 kW ---230 V ---140x135x108 mm ---1.2 kg -------2.2~3.0 kW ---230 V ---140x116x108 mm ---1.3 kg -------0.37~2.2 kW ---400 V ---170x170x125 mm ---1.9 kg -------3.0~4.0 kW ---400 V ---223x142x125 mm ---2.4 kg -------5.5 kW ---400 V ---166x228x125 mm ---3.4 kg -------7.5~15 kW ---400 V ---206x282x125 mm ---5.8 kg -------18.5~30 kW ---400 V ---214x219x172 mm ---8.6 kg ----三、产品安装安装前应检查变频器是否完好无损，型号和参数是否符合要求安装时应遵守相关的安全规范，切断电源，佩戴防护用品安装时应保证足够的散热空间，避免阳光直射，防止灰尘和水汽侵入安装时应按照正确的接线方式连接电源、机电和控制信号安装后应检查接线是否坚固可靠，无短路或者接地故障西门子变频器V20的钻孔图和接线图如下所示：四、产品调试调试前应确认变频器已正确安装，并选择合适的控制模式调试时应使用合法的参数值，并避免频繁变更参数调试时应观察变频器的运行状态，如故障代码、输出频率、输出电流等调试时应注意变频器和机电的温度，防止过热或者过载调试后应保存参数，并记录参数设置西门子变频器V20的BOP菜单结构和PC软件界面如下所示：五、产品维护维护前应切断电源，并等待电容放电完毕维护时应使用干净的软布或者压缩空气清除灰尘，不要使用湿布或者溶剂维护时应检查接线是否松动或者损坏，如有必要，更换接线或者端子维护时应避免对变频器施加过大的力或者冲击，不要拆卸或者修改变频器内部的部件维护后应恢复电源，并检查变频器是否正常启动西门子变频器V20的故障代码表和故障排除方法如下所示：---故障代码 ---故障描述 ---故障原因 ---故障排除 -------:------: ---:------: ---:------: ---:------: -------F0001 ---过流 ---机电负载过大或者短路 ---减小负载或者检查机电 -------F0002 ---过压 ---电网电压过高或者制动电阻过小 ---调整电网电压或者制动电阻 -------F0003 ---欠压 ---电网电压过低或者中断 ---调整电网电压或者恢复供电 -------F0004 ---过热 ---变频器温度过高或者风扇故障 ---提高散热效果或者更换风扇 -------F0005 ---欠载 ---机电负载过小或者断路 ---增加负载或者检查机电 -------F0006 ---输出相丢失 ---输出端子松动或者断开 ---紧固输出端子或者连接输出线 -------F0007 ---输入相丢失 ---输入端子松动或者断开 ---紧固输入端子或者连接输入线 -------F0008 ---内部通信错误 ---变频器内部模块通信异常 ---重启变频器或者连系售后服务 ----六、产品附件BOP-LINK：一种用于连接BOP和PC的转换器，可以通过USS协议与变频器通信BOP-2：一种用于替换BOP的控制面板，可以显示更多的参数和信息BOP-I：一种用于安装在控制柜外部的控制面板，可以远程控制变频器PM240：一种用于提供额外的输入/输出信号的扩展模块，可以增加变频器的控制功能PM250：一种用于提供额外的制动功能的扩展模PM250：一种用于提供额外的制动功能的扩展模块，可以增加变频器的制动能力和效率PM260：一种用于提供额外的通信功能的扩展模块，可以通过MODBUS RTU协议与变频器通信PM270：一种用于提供额外的安全功能的扩展模块，可以实现紧急住手和安全速度监控等功能七、产品专属名词V/f控制：一种基于电压和频率之比的控制模式，可以实现恒功率输出和节能效果VVC+控制：一种基于电压矢量补偿的控制模式，可以实现更高的动态性能和精度PID控制：一种基于比例、积分和微分的控制模式，可以实现闭环控制和过程控制JOG运行：一种用于调试或者维护的运行模式，可以实现单向或者双向的脉冲运行SSM功能：一种用于保护机电和变频器的功能，可以实现软起动和软住手DCB功能：一种用于提高变频器性能的功能，可以实现直流制动和直流注入八、产品艰难及解决办法变频器无法启动或者住手：可能是由于参数设置错误或者外部信号干扰导致。

复位为工厂的缺省设置值：设定（1）P0010=30；（2）P0970=10 禁止复位1 参数复位保留参数：P0918（CB地址），P2010（USS波特率）和P2011（USS地址）基本参数：P0003 用户访问级可设定值：0 用户定义的参数表1 标准级：可以访问最经常使用的一些参数。

2 扩展级：允许扩展访问参数的范围，例如变频器的I／O功能3 专家级：只供专家使用4 维修级：只供授权的维修人员使用-具有密码保护P0004 参数过滤器0 全部参数2 变频器参数3 电机参数4 速度传感器5工艺应用对象/装置7 命令，二进制I/O 命令和数字I/O8 ADC（模-数）和DAC（数-模）模拟I/O10 设定值通道/RFG（斜坡函数发生器）12 驱动装置的特征13 电动机的控制20 通讯（P918 CB通讯板地址）21 报警/警告/监控22 工艺参数控制器（例如PID）快速调试P0010 调试参数过滤器0 准备调试1 快速调试2 变频器29 下载30 工厂的设定值P01000 欧美-【KW】，频率缺省值50HZ1 北美-【hp】，频率缺省值60HZ 2北美-【KW】，频率缺省值60HZ P0205 变频器应用0 恒转矩 1 变转矩P0300 选择电机类型1 同步2 异步P0304 电机额定电压P0305 额定电流P0307 额定功率P0308 额定功率因数P0309 额定效率（P0100=1）P0310 额定频率P0311 额定速度P0320 电机磁化电流 P3900=1或=2 有变频器内部计算P0335 电机冷却0 自冷 1 强制 2 自冷和内置冷却风机 3 强制和内置P0640 过载因数P0700 选择命令源0 工厂的缺省值设定1 BOP（键盘）设置2 有端子排输入4 ＢＯＰ链路的USS设置5 COM链路的USS设置6 COM链路的通讯板（CB）设置P1000 频率设定值选择0 无主设定值1 MOP设定值2 模拟设定值3 固定频率P1080 最低频率P1082 最高频率P1120 斜坡上升时间P31121 斜坡下降时间P1135 OFF3的斜坡下降时间P1300 变频器控制方式P1500 选择转矩设定值P1910 是否自检测 =1P3900 结束快速调试0 不用快速调试1 结束，并按工厂设置室参数复位2 结束3 结束。

WORD格式西门子变频器使用说明M键：短按（<2S）：进入参数设置菜单或转至下一画面长按（>2S）；1、进入设置菜单；2、返回状态显示画面OK键：短按（<2S）：1、在状态显示数值间切换；2、进入数值编制模式或切换至下一位；3、清除故障长按（>2S）：快速编辑参数号或参数值一、参数设置长按M--->P0100(变频器频率)--->OK--->AP000--->OK--->M键--->Cn000(用上下键调至Cn002)--->OK---->M键--->P1080--->上下键--->P1020--->OK键--->10.0(上下键调至0.0)--->OK键--->M键--->P1021--->OK键--->10.0（用上下键调至0.0）--->OK键--->长按M键返回状态显示画面二、参数保存短按M键进入到参数设置界面依次设置以下参数P0003:2（用户操作等级）P0011:58（用户自定义参数锁定）：可以自行设置密码P0971:21（从RAM向EEPROM传输数据）P0003:0（用户操作等级）三、参数恢复保存值短按M键进入到参数设置界面依次设置以下参数P0012:58（用户自定义参数密钥）：与设置的密码一致P0003:2（用户操作等级）P0010:30（调试参数）P0970:1（工厂复位）参数恢复后记得把P0003:0，防止误操作四、参数恢复出厂设置，并删除用户保存数据短按M键进入到参数设置界面依次设置以下参数P0012:58（用户自定义参数密钥）：与设置的密码一致P0003:2（用户操作等级）P0010:30（调试参数）P0970:21（工厂复位）注：详细的参数定义请参照V20变频器操作指南的参数列表，或者参数使用说明书中的参数列表专业资料整理。

变频器基本参数的调试变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。

实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。

但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。

因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。

由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。

一加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。

通常用频率设定信号上升、下降来确定加减速时间。

在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。

加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

二转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。

设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。

如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。

对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。

本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。

电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。

7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。

0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。

0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。

0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。

0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。

0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。

说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。

此时只能看到重要的参数（例如：P0304、P0305等）。

必须逐一输入这些参数的值。

西门子变频器基本参数设置预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。

P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。

西门子变频器常用参数的设置1变频器的控制方式它是由负载的力矩特性所决定的，电动机的机械负载转矩特性由下式决定：P=Tn/9550式中：P：电动机功率KW.T：电动机转矩N*M.n：电动机的转速rpm。

转矩T与转速n 的关系可分为3种：①恒转矩：转速变化时转矩恒定的负载。

如传送带，起重机等；②恒功率：转速和转矩成反比关系，但是二者之积恒定不变。

如机床主轴；③变转矩：转矩随着转速的变化按照一定的函数关系变化的负载。

如风机，泵类等。

当参数变频器控制方式P1300=0时变频器工作在线性U/F方式，此方式能够适应大多数恒转矩负载。

如果负载是风机，泵类则P1300=1。

在变频调速的时候系统可能会发生共振现象，从而造成系统工作异常甚至机械损坏，为此变频器提供了可跳转频率的功能，P1091~P1094用于设置跳转频率点P1101用于设置跳频带宽，从而防止共振。

当P1300=3时变频器的工作在可编程的U/F控制方式P1320.P1322.P1324提供了可编程频率坐标，P1321.P1323.P1325提供了可编程的电压坐标，该方式能在某一特定频率下为电动机提供特定的转矩以适应负载的变化。

矢量控制是仿照直流电动机的控制思想对异步电动机开展控制，首先将定子三相电流通过坐标换算成励磁电流分量和电枢电流分量并且分别对这2个量开展控制。

因此电动机的机械特性是非常硬的而且具有很高的动态响应能力。

根据需要可以将P1300=20/21无/有反应矢量控制或P1300=22/23无/有反应的矢量转矩控制以满足负载的控制精度。

2加/减速时间加速时间定义为输出频率从0上升到最大频率所需要的时间，减速时间定义为输出频率从最大下降到0所需要的时间。

加/减速时间设置的合理与否对电动机的起动，结束，以及调速系统对速度变化的响应都有很大的影响。

加速时间的设置应该把电动机的定子电流限制在变频器的额定电流以内而不使过流保护装置动作。

电动机在减速过程中处于再生发电制动状态，其回馈的能量通过逆变器上的续流二极管反送到直流母线的电解电容器上，从而使其起两端的电压升高。

6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。

P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。

电机和控制参数未进行设定，不能实施电机调试。

1.2 简单参数设定P60=3 简单应用参数设置，在上述出厂参数设置的基础上，本应用设定电机控制参数P071 进线电压(变频器400V AC / 逆变器540V DC)P95=10 IEC 电机P100=1 V/F 开环控制3 不带编码器的矢量控制4 带编码器的矢量控制P101 电机额定电压P102 电机额定电流P107 电机额定频率HZP108 电机额定速度RPMP114=0P368=0 设定和命令源为PMU+MOPP370=1 启动简单应用参数设置P60=0 结束简单应用参数设置执行上述参数设定后，变频器自动组合功能图连接和参数设定。
