西门子变频器参数设置二

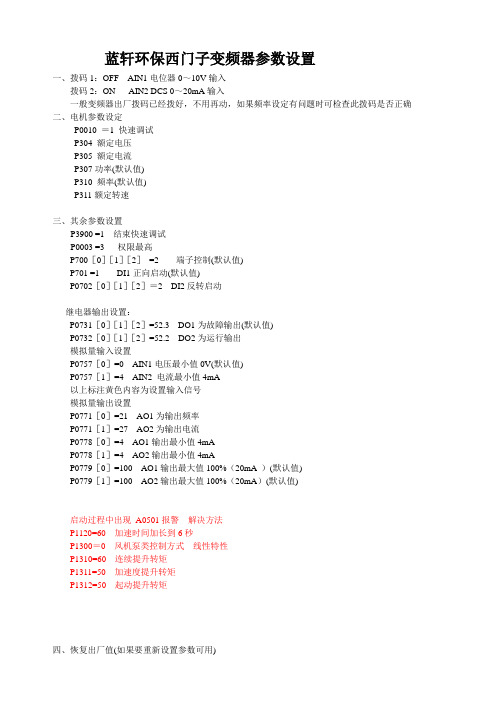

蓝轩环保西门子变频器参数设置一、拨码1：OFF AIN1电位器0～10V输入拨码2：ON AIN2 DCS 0～20mA输入一般变频器出厂拨码已经拨好，不用再动，如果频率设定有问题时可检查此拨码是否正确二、电机参数设定P0010 ＝1 快速调试P304 额定电压P305 额定电流P307功率(默认值)P310 频率(默认值)P311额定转速三、其余参数设置P3900 =1 结束快速调试P0003 =3 权限最高P700［0］［1］［2］=2 端子控制(默认值)P701 =1 DI1正向启动(默认值)P0702［0］［1］［2］＝2DI2反转启动继电器输出设置：P0731［0］［1］［2］=52.3 DO1为故障输出(默认值)P0732［0］［1］［2］=52.2 DO2为运行输出模拟量输入设置P0757［0］=0 AIN1电压最小值0V(默认值)P0757［1］=4 AIN2 电流最小值4mA以上标注黄色内容为设置输入信号模拟量输出设置P0771［0］=21 AO1为输出频率P0771［1］=27 AO2为输出电流P0778［0］=4 AO1输出最小值4mAP0778［1］=4 AO2输出最小值4mAP0779［0］=100 AO1输出最大值100%（20mA ）(默认值)P0779［1］=100 AO2输出最大值100%（20mA）(默认值)启动过程中出现A0501报警解决方法P1120=60 加速时间加长到6秒P1300＝0风机泵类控制方式线性特性P1310=60 连续提升转矩P1311=50 加速度提升转矩P1312=50 起动提升转矩四、恢复出厂值(如果要重新设置参数可用)P10＝30P970＝1出现BUSY字样闪烁，几秒钟后BUSY消失，出厂值恢复完毕五、自整定确保电机运行安全情况下切换到手动模式HANDP1910=1，出现报警信息A0541，按下操作面板绿色启动按钮，则变频器启动，大约经过半分钟左右，变频自动停止，电机自整定完成。

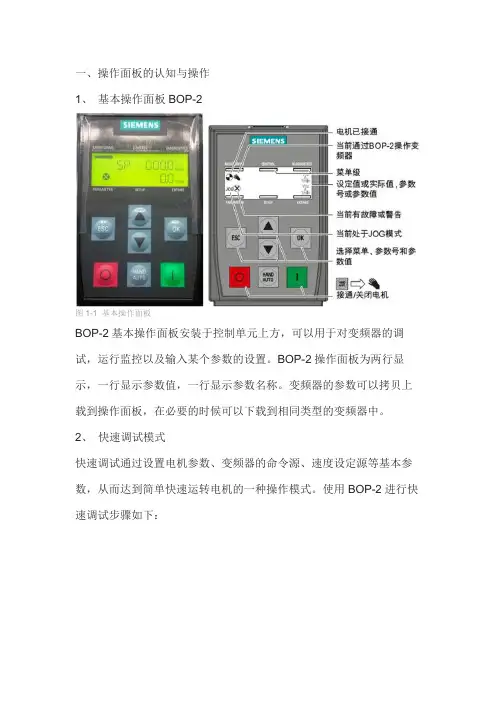

一、操作面板的认知与操作
1、基本操作面板BOP-2
图1-1 基本操作面板
BOP-2基本操作面板安装于控制单元上方，可以用于对变频器的调试，运行监控以及输入某个参数的设置。

BOP-2操作面板为两行显示，一行显示参数值，一行显示参数名称。

变频器的参数可以拷贝上载到操作面板，在必要的时候可以下载到相同类型的变频器中。

2、快速调试模式
快速调试通过设置电机参数、变频器的命令源、速度设定源等基本参数，从而达到简单快速运转电机的一种操作模式。

使用BOP-2进行快速调试步骤如下：
如果在快速调试中设置P1900不等于0，在快速调试后变频器会显示报警A07991，提示以激活电机数据辨识，等待启动命令（详细信息请参考变频器使用说明书5.2章节“静态识别”）。

二、参数设置方法
BOP-2修改参数
修改参数值是在菜单“PARAMS”和“SETUP”中进行。

1、选择参数号：
2、修改参数值：
下列步骤以修改P700[0]参数为例：
三、BOP-2手动模式
四、恢复工厂设置
五、上传参数变频器àBOP-2
六、下载参数BOP-2à变频器
七、主要参数设置。

西门子变频器440（420）调试步骤及参数设定一、调试步骤通常一台新的M440（M420)变频器一般需要经过如下三个步骤进行调试：二、参数复位参数复位，将变频器的参数恢复到出厂时的参数默认值。

在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数指恢复到一个确定的默认状态。

序号参数号命令源可设定值1231300124P0304电机额定电压5P0305电机额定电流6P0307电机额定功率7P0308电机功率因数8P0309电机额定效率 在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

三、快速调试及功能调试参数设定步骤开始快速调试选择电机功率单位和电网频率P0010P0100123单位KW,频率60HZ 设定值范围：10V-2000V 根据电机名牌输入电机额定电压（V）设定值范围：0-2倍 变频器的额定电流（A） 根据电机名牌输入电机额定电流（A）设定值范围：10KW-2000KW 根据电机名牌输入电机额定功率（KW）设定值范围：0.000-1.000 根据电机名牌输入电机额定功率因数cosФ设定值范围：0.0-99.9% 根据电机名牌输入电机额定效率 %专家级准备运行（只有在=0的情况下，变频器才能运行）开始快速调试（只有在=1的情况下，电机的主要参数才能被修改）工厂缺省设定值单位KW，频率50HZ 单位HP,频率60HZ 参数描述标准级（只需要设置最基本的参数）扩展级P0003参数设定访问等级9P0310电机额定频率10P0311电机额定速度012115161123715P1001固定频率16P1080最低频率17P1082最高频率18P1120斜坡上升时间19P1121斜坡下降时间0121P1910选择电动机自动检测方式11、操作面板（BOP)功能介绍选择命令源（启动/停止）开关量输入功能数字输出反相设定频率给定源P0700P0701P0748P1000四、控制面板操作说明11121314电机从静止状态加速到最高频率所用的时间电机从最高频率到静止停车状态所用的时间结束快速调试，但不进行电动机计算或复位为工厂缺省设置值。

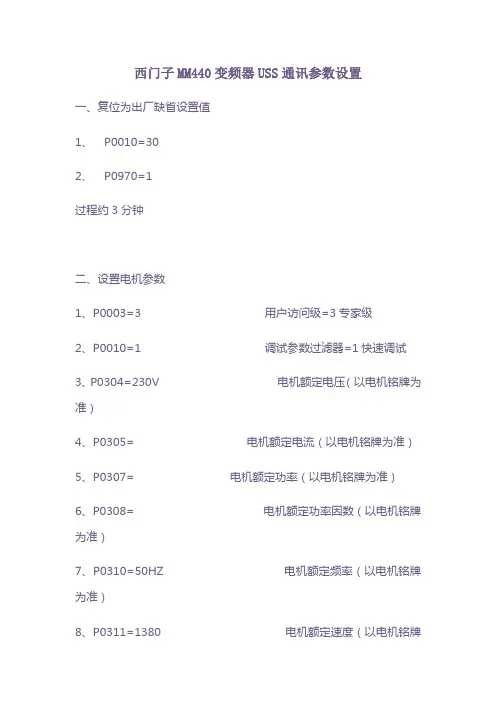

西门子变频器参数设置方法西门子MM440变频器可设置的参数有几千个，只有系统地、合适地、准确地设置参数才能充分利用变频器性能。

变频器控制方式的选择由负荷的力矩特性所决定，电动机的机械负载转矩特性根据下列关系式决定:p= t n/ 9550式中:p——电动机功率(kw)t——转矩(n. m)n——转速(r/ min)转矩t与转速n的关系根据负载种类大体可分为3种。

(1)即使速度变化转矩也不大变化的恒转矩负载，此类负载如传送带、起重机、挤压机、压缩机等。

(2)随着转速的降低，转矩按转速的平方减小的负载。

此类负载如风机、各种液体泵等。

(3)变频器提供的控制方式有v/f控制、矢量控制、力矩控制。

v/f 控制中有线性v/f控制、抛物线特性v/f控制。

将变频器参数p1300设为0，变频器工作于线性v/f控制方式，将使调速时的磁通与励磁电流基本不变。

适用于工作转速不在低频段的一般恒转矩调速对象。

将p1300设为2，变频器工作于抛物线特性v/f控制方式，这种方式适用于风机、水泵类负载。

这类负载的轴功率n近似地与转速n 的3次方成正比。

其转矩m近似地与转速n的平方成正比。

对于这种负载，如果变频器的v/f特性是线性关系，则低速时电机的许用转矩远大于负载转矩，从而造成功率因数和效率的严重下降。

为了适应这种负载的需要，使电压随着输出频率的减小以平方关系减小，从而减小电机的磁通和励磁电流，使功率因数保持在适当的范围内。

可以进一步通过设置参数使v/f控制曲线适合负载特性。

将p1312在0至250之间设置合适的值，具有起动提升功能。

将低频时的输出电压相对于线性的v/f曲线作适当的提高以补偿在低频时定子电阻引起的压降导致电机转矩减小的问题。

适用于大起动转矩的调速对象。

变频器v/f控制方式驱动电机时，在某些频率段，电机的电流、转速会发生振荡，严重时系统无法运行，甚至在加速过程中出现过电流保护，使得电机不能正常启动，在电机轻载或转矩惯量较小时更为严重。

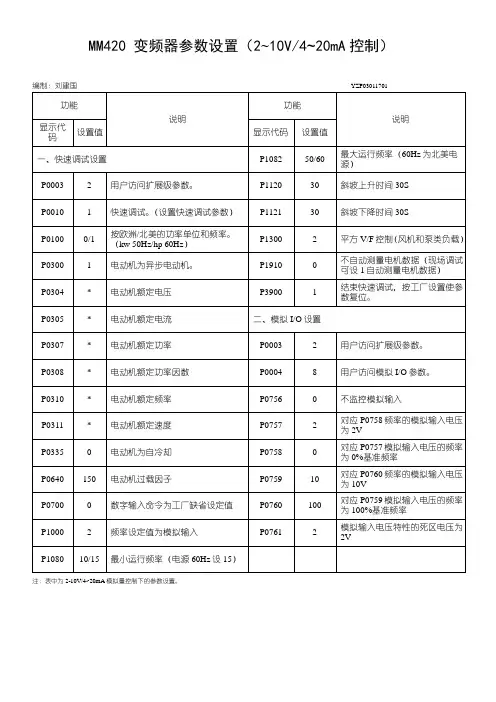

MM420变频器原理与西门子参数设置一、MM420变频器的原理：MM420变频器是一种三相变频器，可用于驱动三相异步电动机。

其工作原理基本上是将交流电源通过整流电路转换成直流电源，再经过逆变电路将直流电源转换成可变频率的交流电源，从而实现对电动机转速和转矩的控制。

具体来说，MM420变频器的原理包括以下几个主要部分：1.整流电路：将交流电源通过整流桥电路将其转换成直流电源。

2.滤波电路：对直流电源进行滤波处理，去除其中的脉动成分，以保证后续逆变工作的稳定性。

3.逆变电路：通过逆变桥电路将直流电源转换成可变频率的交流电源。

4.控制电路：负责控制逆变电路的工作，根据输入的控制信号调整逆变电路的开关状态，控制变频器输出频率和电压。

通过以上几个步骤，MM420变频器能够实现对电动机的转速和转矩的准确控制，从而满足不同工况下对电动机的需求。

二、西门子参数设置：1.主频率设置：主频率是指电动机正常运行的频率，一般为50Hz或60Hz。

通过设定主频率来实现电动机的正常运行，可根据不同需求进行设置。

2.输出频率设置：输出频率是指变频器输出给电动机的电源频率。

可根据电动机的额定工作频率来设置输出频率，一般常见的输出频率范围为0Hz-400Hz。

3.输出电压设置：输出电压是指变频器输出给电动机的电源电压。

根据电动机的额定额定电压来设置输出电压，一般常见的输出电压范围为变换器额定电压。

4.转矩控制参数设置：转矩参数包括电流控制参数和转速控制参数。

可以根据不同的负载需求来设置转矩控制参数，以实现对电动机的转速和转矩的精确控制。

5.故障保护参数设置：变频器具有多种故障保护功能，在使用过程中可以根据实际需求进行设置，例如过流保护、过压保护、过载保护等等。

以上只是一些常见的西门子参数设置方法，MM420变频器还具有更多的参数可供设置，用户在使用过程中应根据实际需求进行设置，以充分发挥变频器的功能。

总结：MM420变频器是一种常见的工业变频器，其工作原理是通过整流、滤波和逆变电路将交流电源转换成可变频率的交流电源，从而控制电机的转速和转矩。

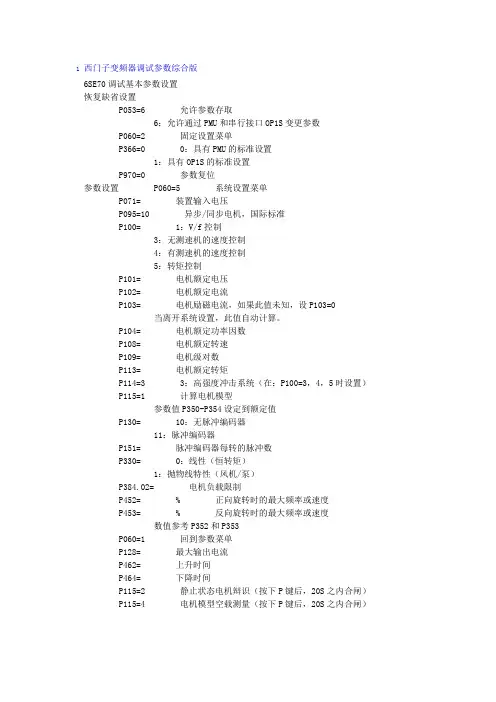

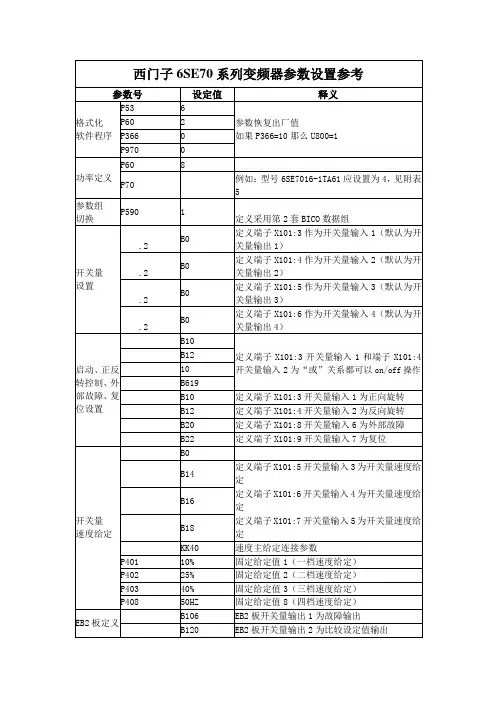

1 西门子变频器调试参数综合版6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU的标准设置1：具有OP1S的标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机，国际标准P100= 1：V/f控制3：无测速机的速度控制4：有测速机的速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流，如果此值未知，设P103=0当离开系统设置，此值自动计算。

P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统（在：P100=3，4，5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器11：脉冲编码器P151= 脉冲编码器每转的脉冲数P330= 0：线性（恒转矩）1：抛物线特性（风机/泵）P384.02= 电机负载限制P452= % 正向旋转时的最大频率或速度P453= % 反向旋转时的最大频率或速度数值参考P352和P353P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识（按下P键后，20S之内合闸）P115=4 电机模型空载测量（按下P键后，20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置，参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置，只是对变频器的设定与命令源进行设定，P366 参数选择不同，变频器的设定和命令源可以来自端子，OP1S，PMU。

电机和控制参数未进行设定，不能实施电机调试。

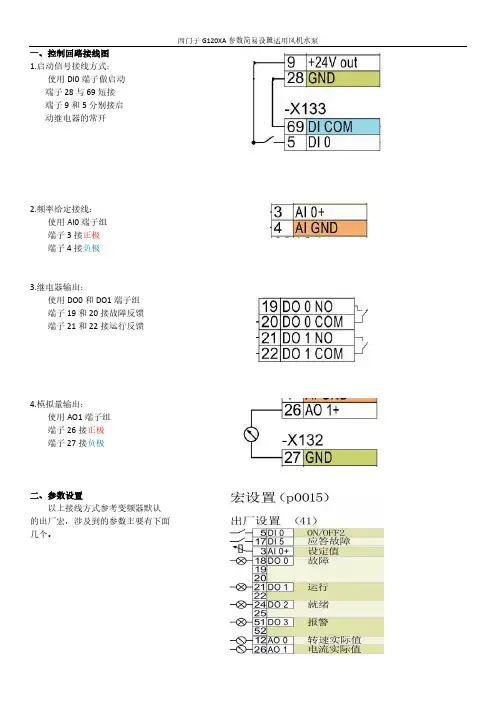

一、控制回路接线图1.启动信号接线方式：使用DI0端子做启动端子28与69短接端子9和5分别接启动继电器的常开2.频率给定接线：使用AI0端子组端子3接正极端子4接负极3.继电器输出：使用DO0和DO1端子组端子19和20接故障反馈端子21和22接运行反馈4.模拟量输出：使用AO1端子组端子26接正极端子27接负极二、参数设置以上接线方式参考变频器默认的出厂宏，涉及到的参数主要有下面几个。

1.快速设置，复位变频器和设置电机参数根据流程图复位变频器复位变频器SETUP—ok---RESET---ok---RESET?---选择YES----ok设置电机参数P304电机额定电压P305电机额定电流P307电机额定功率P308功率因数P309效率P310电机额定频率P311电机转速P1900电机识别=0禁用（默认值2）P1120加速时间（秒）P1121减速时间（秒）P1080最小运行频率P1082最大运行频率2．进入专家模式设置控制参数（常按ok键移动光标）PARAMETER---ok----EXPERT---ok模拟量输入：P0756[0]=3，（默认值4）使用AI0的4-20mA模拟量输出：P0776[1]=2，（默认值0）使用AO1的4-20mA,（输出电流实际值）P2002=设置电机的额定电流做P0776的参考电流给定模式：P1000=2，（默认值2）模拟量设定三、电机故障复位进入参数DIAGNOSTICS---ok---ACKN ALL---ok(显示busy---done结束),四、电机换相改变转向改变参数P1820=0或1。
